摘　要：對生物燃氣實施凈化處理涉及脫除硫化氫、水、鹵化烴、硅氧烷、氧、氮、固體顆粒物等多道工序，盡管成熟技術很多，但由于生物燃氣氣源組成、雜質含量等指標有差異，且下游利用環節對氣質要求各不相同，因此，沒有對每個項目都能適用的成套凈化處理工藝。需要因地制宜，結合具體工程項目的造價、運行成本、場地條件、操作強度等因素，對各類工藝技術集成優化并進行技術經濟分析，以期達到經濟效益最優化目標。介紹了生物燃氣脫除硫化氫、水、硅氧烷、氧、氮等凈化處理技術。

關鍵詞：生物燃氣；  生物氣；  脫硫；  脫水；  凈化

Research on Biogas Purification Technology

Abstract：The biogas purification involves the removal of hydrogen sulfide，water，halogenated hydrocarbons，silicones，oxygen，nitrogen and solid particles and other procedures．Although there are many mature technologies，but because the components，impurities and other indexes of biogas resources are different，and the gas quality requirements in the downstream use sectors vary，there is no one set of purification processes that can be applied to each project．According to local eonditions，combined with the investment，operating costs，site conditions，operating strength and other factors of a specific project，various types of technologies should be integrated，optimized and analyzed technically and economically in order to achieve economic optimization objectives．The removal of hydrogen sulfide，water，silicone，nitrogen，oxygen and other purification techniques are described．

Keywords：biogas；bio-gas；desulfurization；dehydration；purification

1　概述

“缺油、少氣、煤炭資源相對豐富”是我國能源資源的主要特點。2013年，中國進口原油2.82×10⁸t，石油對外依存度達58.1％；進口天然氣530×10⁸m³，天然氣對外依存度達31.6％。能源供應安全問題愈來愈突出。

生物燃氣作為一種清潔能源，經過凈化處理與轉換后加以利用，可以替代天然氣從而彌補國內生產能力不足，保障能源供應安全，有助于環境保護、二氧化碳減排、應對氣候變化等。大力發展生物燃氣產業具有十分重要的意義，可以帶來一系列生態、社會和經濟效益。

通常情況下，生物燃氣凈化處理包括下述典型工序：

①脫硫工序——脫除生物燃氣中的H2S組分；

②脫水工序——脫除生物燃氣中的水分；

③脫除鹵化烴、硅氧烷、氧和氮；

④除塵。

經過上述凈化處理后的氣體，我們將其稱為純凈生物燃氣。

2　生物燃氣凈化處理技術研究

生物燃氣凈化處理技術主要包括脫硫、脫水、脫鹵化烴、脫硅氧烷、脫氧、脫氮等技術^[1]。

2.1　脫硫技術

無論何種來源的生物燃氣，都不可避免地或多或少含有一定量的H2S組分，會對管道、設備造成腐蝕。脫硫的目標就是采用合適的技術和裝備，使生物燃氣中H2S含量降低至國家標準規定的范圍內。

2．1．1脫硫技術分類與特點

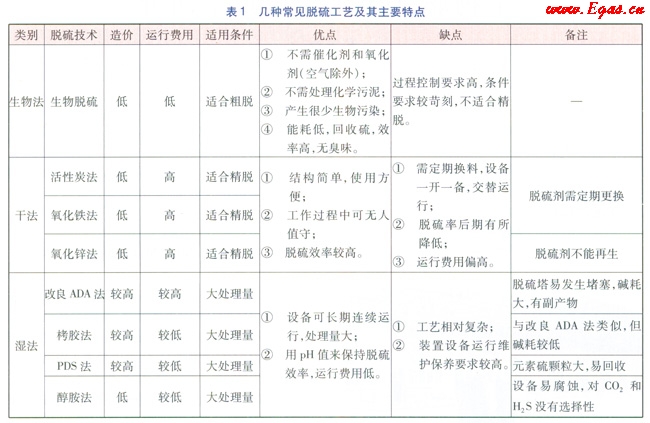

脫硫工藝一般可劃分為3類：生物法、干法、濕法。多數情況下，單項脫硫工藝很難完全滿足要求，通常需要采用組合工藝，例如生物法進行粗凈化，吸附法(干法)進行深度凈化。表1列舉了常見的幾種脫硫工藝及其主要特點^[2]。

2．1．2生物燃氣中的H2S含量

各種不同來源的生物燃氣中H2S的含量不一樣，相互問差異較大，與參與厭氧發酵的原料、厭氧工藝、操作條件等有很大關系。一般來說，城市污水處理廠所產生的生物燃氣中H2S含量大致為7.5～7.8mg／L，屠宰場污水產生的生物燃氣中H2S含量為1.7～2.0mg／L，禽畜養殖廠生物燃氣中H2S含量為1.2～1.8mg／L，酒廠、酒精廠、淀粉廠有機污水產生的生物燃氣中H2S含量為1.0～3.0mg／L。

2．1．3生物脫硫技術^[3]

①脫硫機理

利用各種微生物，如脫氮硫桿菌、氧化硫硫桿菌、氧化亞鐵硫桿菌等，在微氧條件下將H2S氧化成單質S和H2SO3。

與傳統化學脫硫法相比，生物脫硫技術具有造價低、運行成本低、無需催化劑和氧化劑、不消耗化學品、不產生化學污泥、能耗低、硫回收率高等優點。它適合對生物燃氣中的硫進行前期脫除，使H2S含量降低后再用其他脫硫方法對其進行精脫。典型的生物脫硫工藝可脫除生物燃氣中50％的H2S，平均運行成本大致在0.03元/m³左右，比傳統化學脫硫法低70％。但是，該方法也存在不足，比如對反應條件要求嚴格，過程控制要求高，脫硫精度不高^[4]。

②工藝流程

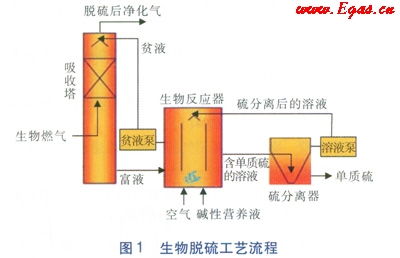

典型的生物脫硫工藝流程如圖1所示，其裝置主要由吸收塔、生物反應器、硫分離器、貧液泵、溶液泵等組成。

生物燃氣由吸收塔底部進入，貧液泵將生物反應器中貧液(堿性營養吸收液)打入吸收塔頂，兩者在塔內逆向接觸反應，生物燃氣中的H2S被貧液吸收，成為含有大量H2S的富液；該富液自吸收塔底部進入生物反應器，生物反應器內裝填有微生物(各類硫桿菌等)，在通入空氣環境下，富液中的H2S通過微生物的好氧反應被氧化成單質硫沉積于生物反應器底部；這樣，富液得以再生為貧液，由貧液泵再次送入吸收塔，吸收生物燃氣中的H2S。由此構成“吸收一再生”循環過程。

上述生物反應器中含有大量單質硫的溶液流入硫分離器后，單質硫被分離出來，不含單質硫的溶液則通過溶液泵返回到生物反應器中。

整個過程需要維持吸收液的pH值在6～8范圍，且需要補充一定量的空氣和堿性營養液，精確控制吸收液中的含氧量是確保脫硫效果的關鍵^[5]。

2．1．4濕法脫硫技術^[6]

濕法脫硫是利用溶解于溶劑中的脫硫劑與生物燃氣中的H2S發生反應，將氣相中的H2S吸收到液相中從而將其脫除。吸收H2S后的吸收液可以通過物理(加熱)或化學(氧化)方法循環再生，因此，濕法脫硫裝置可以連續運行。

根據吸收液與H2S的作用原理不同，濕法脫硫可以分為吸收法與濕式氧化法。前者是利用堿性吸收液(如碳酸鈉、氨水、醇胺等)與酸性氣體H2S發生酸堿中和反應，后者是利用氧化劑與還原性的H2S發生氧化還原反應。兩者原理不同，各有特點。

2．1．5干法脫硫技術^[7-8]

干法脫硫是指用固體脫硫劑與生物燃氣中的H2S發生氣固兩相作用，從而將硫脫除，是一種吸附方法，分物理吸附和化學吸附兩類。前者是硫化物與多孔吸附劑的表面發生物理作用被吸附在吸附劑的表面，后者是硫化物與脫硫劑發生化學反應生成單質硫或固體硫化物。

①活性炭吸附脫硫^[9]

活性炭的吸附作用是一個催化反應。生物燃氣中的H2S被吸附在活性炭表面，活性炭內植入有催化劑，可以加速H2S氧化為S的反應。

活性炭脫硫效果好、操作簡單，但需要定期更換吸附劑，運行成本較高。對于含硫量較高的項目，需要與濕法脫硫或生物脫硫工藝結合，其作為精脫。

②氧化鐵脫硫法

氧化鐵脫硫是一種傳統實用的脫硫方法。造價與運行成本均較低，脫硫過程可在常溫進行，是目前使用最多的生物燃氣脫硫方法。

③氧化鋅脫硫法

氧化鋅脫硫一般用于脫硫精度要求較高的場所，它吸附H2S速度快，脫硫精度較高。其脫硫能力隨溫度的升高而增加。它的主要缺點是氧化鋅脫硫劑在中溫、高溫脫硫時穩定性較差、低溫硫容低、再生溫度高、脫硫過程未實現無害化等問題。

2．1．6脫硫技術的選取原則

選擇何種脫硫技術需要考慮的因素很多，總體原則是因地制宜，具體問題具體分析。除考慮工程造價、運行成本、場地條件等主要因素之外，特別強調的是必須依據下游利用環節對H2S指標的具體要求，綜合分析生物燃氣中H2S含量、燃氣流量、負荷特征以及脫除物處置方式等，對相關脫硫工藝方案進行技術經濟分析后合理選取。

2.2　脫水技術

脫除生物燃氣中水分的常見方法有冷凝法、吸收法和吸附法三種。冷凝法通過對生物燃氣降溫使其中的水分冷凝成液態而將其除去，吸附法是通過硅膠、氧化鋁或氧化鎂等干燥劑來吸收生物燃氣中的水分，而吸收法則是利用乙二醇、三乙二醇等具有強吸水性特性的鹽類物質來吸收生物燃氣中的水分。

2.3　脫除鹵化烴技術^[10]

將一定壓力的生物燃氣通入裝填有吸附劑(比如專門的活性炭)的裝置內，通過控制其孔徑大小，使CH4、CO2、N2、O2等小分子通過，而鹵化烴等大分子被截留。

2.4　脫除硅氧烷技術^[11]

部分生物燃氣(比如垃圾填埋氣)中可能會含有硅氧烷，燃燒過程中硅氧烷轉化成以氧化硅為主的白色粉末顆粒物，這些堅硬的顆粒物會沉積在火花塞、閥座或發動機燃燒室部件上，影響設備運行。

去除硅氧烷的方法主要有冷凍法和吸附法。冷凍法是將生物燃氣冷卻到-30℃左右，將硅氧烷由氣體轉化為液態或固態隨冷凝液一同排出。吸附法則是利用特定孔徑分布的活性炭實現對硅氧烷氣體的高效吸附。

2.5　脫氧和脫氮技術^[12]

生物燃氣生產和收集過程中有時會混入空氣，特別是垃圾填埋氣抽采過程。脫氧一般可以采用低溫變壓吸附(PSA)法、膜分離法和催化脫氧法；脫氮比脫氧難度大，可以采用低溫變壓吸附、深冷處理等方法脫氮。無論是脫氧還是脫氮，運行成本都較高。因此，如何采取預防措施防止空氣侵入是生物燃氣生產和收集過程的關鍵。是否需要脫氧、脫氮，主要取決于下游利用環節中用氣設備對生物燃氣氣質與安全的要求^[13]。

3　結語

①生物燃氣凈化處理過程涉及脫除H2S、H2O、鹵化烴、硅氧烷、氧、氮、固體顆粒物等工序，工藝技術方案的選取至關重要，直接影響到工程造價、運行成本以及操作強度。其中，以脫硫技術的選取最為關鍵。

②生物燃氣利用項目類別較多，盡管成熟的脫硫、脫水、除塵技術很多，但各有其特點和適用范圍，加之生物燃氣氣源組成、雜質含量等差異較大，且下游利用環節對氣質要求又各不相同，因此，很難有對每個項目都能適用的成套凈化處理工藝。需要因地制宜，依據各用氣裝置對H2S等控制指標的具體要求，結合項目工程造價、運行成本、場地條件、操作強度等因素，對各類工藝技術集成優化，并進行技術經濟分析，以期達到經濟效益最優化目標。

③生物脫硫是一項新技術，著眼點是從源頭上降低H2S含量，這是脫硫技術發展方向之一。

參考文獻：

[1]朱世勇．環境與工業氣體凈化技術[M]．北京：化學工業出版社，2001：262-284．

[2]宋燦輝，肖波．沼氣凈化技術現狀[J]．中國沼氣，2007(4)：20-23．

[3]李曉燕，朱建良微生物法凈化沼氣的研究進展[J]．環境科學與技術，2012(11)：82-85．

[4]黃安壽，曾祖剛．沼氣生物滴濾脫硫運行參數探討[J]．安徽農業科學，2013(2)：14-17．

[5]白金蓮，蒲萬芬．微生物法去除H2S的研究進展[J]．石油與天然氣化工，2008(3)：41-44．

[6]陳沛全，曾彩明．沼氣凈化脫硫工藝的研究進展[J]．環境科學與管理，2010(4)：36-38．

[7]李曉紅．沼氣脫硫技術的探討[J]．煤氣與熱力，2010，30(6)：A40-A42．

[8]席旺，沈杰．天然氣脫硫技術研究進展[J]．煤氣與熱力，2010，30(11)：A31-A33．

[9]郝凌云．活性炭脫硫影響因素的分析[J]．煤氣與熱力，2001，21(2)：136-137．

[10]吳滿昌，孫可偉．城市生活垃圾沼氣的凈化技術進展[J]．現代化工，2005(SI)：38-42．

[11]石磊，趙由才．垃圾填埋沼氣的收集、凈化與利用綜述[J]．中國沼氣，2004(1)：52-55．

[12]羅東曉．垃圾填埋場沼氣的合理利用途徑[J]．天然氣工業，2011(9)：112-115．

[13]羅東曉．利用沼氣生產城鎮燃氣的工藝及技術方案[J]．天然氣工業，2011(5)：107-110．

本文作者：羅東曉

作者單位：新奧能源控股有限公司

  中山大學
