摘 要

氣體狀態方程法計算節流溫度降對于一般工程技術人員難以掌握，因此提出一種天然氣節流溫度降的工程估算方法。該方法采用修正系數對等熵過程的溫度－壓力關系式進行修正，在 BWRS 方程的基礎上結合焦耳－湯姆遜系數推導出修正系數的計算式，從而得到修正系數與溫度、壓力和天然氣主要組分 CH 4 的摩爾分?jǐn)?shù)的關系曲線。依據該方法對實際運行的調壓器出口溫度進行工程估算，結果表明估算的調壓器出口溫度在工程誤差允許范圍內。

 摘　要：氣體狀態方程法計算節流溫度降對于一般工程技術人員難以掌握，因此提出一種天然氣節流溫度降的工程估算方法。該方法采用修正系數對等熵過程的溫度－壓力關系式進行修正，在BWRS方程的基礎上結合焦耳－湯姆遜系數推導出修正系數的計算式，從而得到修正系數與溫度、壓力和天然氣主要組分CH4的摩爾分?jǐn)?shù)的關系曲線。依據該方法對實際運行的調壓器出口溫度進行工程估算，結果表明估算的調壓器出口溫度在工程誤差允許范圍內。

關鍵詞：天然氣；  節流效應；  焦耳－湯姆遜系數；  BWRS方程；  溫度降

Engineering Estimation Method of Temperature Drop Caused by Natural Gas Throttling

Abstract：It is difficult to grasp the gas state equation method to calculate the throttling temperature drop for common engineers，so a method of estimating natural gas throttling temperature drop is proposed．The relation between temperature and pressure in isentropic process is amended by the correction coefficient in this method．The calculation equation of the correction coefficient is derived based on BWRS equation combining with Joule-Thomson coefficient．The relationship curves of the cmTection coefficient to temperature，pressure and molar fraction of CH4 in natural gas are obtained．The outlet temperature of actually operational regulator is calculated according to the engineering estimation method，and the results show that the estimated outlet temperature of the regulator is in the range of allowable engineering error．

Key words：natural gas；throttling effect；Joule-Thomson coefficient；BWRS equation；temperature drop



1　概述

天然氣從氣源到用戶一般需要經過節流調壓，該過程會產生溫度降，如果溫度降過大，管道內可能會形成水合物，管道外壁可能會引起結霜，從而造成管材的低溫應力腐蝕，嚴重威脅管道安全[1-2]。節流調壓溫度降的計算會涉及到焦耳－湯姆遜系數[3-4]。通過實際氣體狀態方程來求解焦耳－湯姆遜系數非常復雜，難以被一般工程技術人員掌握。而目前工程上使用的近似節流溫度降計算公式則是對等熵過程的溫度－壓力關系式進行系數修正，修正系數取值相對粗糙，難以滿足工程精度要求[5]。因此，需要尋求一種能夠滿足工程估算需要的計算方法。

目前，國內對于節流溫度降效應的研究主要有兩種：一種采用理論研究的方法，通過推導焦耳－湯姆遜系數來計算溫降；另一種是采用實驗的方法[6]來測試出焦耳－湯姆遜系數。然而天然氣的組成變化較大，難以采用實驗的方法來測試出每一種天然氣組成下的焦耳一湯姆遜系數。因此，筆者采用理論研究的方法來確定天然氣節流溫度降的工程估算方法。

2　焦耳－湯姆遜系數節流溫度降計算

天然氣節流溫度降計算中通常會涉及到焦耳－湯姆遜系數[7]，其計算式見式(1)。

m=(¶T/¶p)h　　　　　　　(1)

式中m——焦耳一湯姆遜系數，K／kPa

T——氣體熱力學溫度，K

p——氣體絕對壓力，kPa

h——氣體比焓，kJ／kmol

由熱力學基本關系式可以導出m與節流前氣體狀態參數(p，r，T)之間的關系式，見式(2)。



式中cp——氣體比定壓熱容，kJ／(kmol·K)

r——氣體摩爾密度，kmol／m3

將實際氣體狀態方程代入式(2)即可求出m,而應用比較廣泛的實際氣體狀態方程為BWRS方程，該方程在計算天然氣的物性參數時，其誤差均在工程可接受范圍內[8]，BWRS方程[9]見式(3)。



式中R——摩爾氣體常數，kJ／(kmol·K)

A0、B0、C0、d0、E0、a、b、c、d、a、g為方程(3)的參數，其具體計算式見文獻[9]。

式(3)在保持p不變的條件下，對T求導，將結果代入式(2)，整理后得到m的計算式[3]，見式(4)。



其中，系數C1、C2、C3、C4的計算式見式(5)～(8)。



節流前后溫度降計算式見式(9)。



式中DT——節流前后氣體的溫度降，K

T1——氣體節流前溫度，K

T2——氣體節流后溫度，K

p1——氣體節流前絕對壓力，kPa

p2——氣體節流后絕對壓力，kPa

將式(3)和式(4)代入式(9)可以計算出節流前后氣體的溫度降DT。由此可知，采用該方法計算節流前后氣體的溫度降DT十分復雜，需要進行大量的運算，不易被一般工程技術人員掌握。因此，需要尋找一種相對簡便的工程估算方法來計算天然氣的節流溫度降。

3　節流溫度降工程估算

天然氣經調壓器進行節流調壓時，由于流速快，調壓器與外界環境的換熱量相對較小，因此，該過程可以視為等熵過程，可以借助等熵過程的溫度－壓力關系式[10]來對節流溫度降進行近似計算?？紤]到實際氣體節流過程為不可逆過程，故在方程右邊引入節流過程修正系數盧，節流溫度降工程估算式見式(10)。



式中b——節流過程修正系數

k——天然氣的等熵指數

由式(10)可以推算出節流溫度降DT的計算式，見式(11)。



4　修正系數盧的確定

4.1　b值計算流程

為了使工程估算式(11)計算出的結果與式(9)計算出的結果一致，為此將式(9)代入式(11)，即可求得修正系數b的計算式，見式(12)。



由式(12)可知，修正系數b與溫度T、壓力p及等熵指數k有關，而k又與天然氣的組成有關。

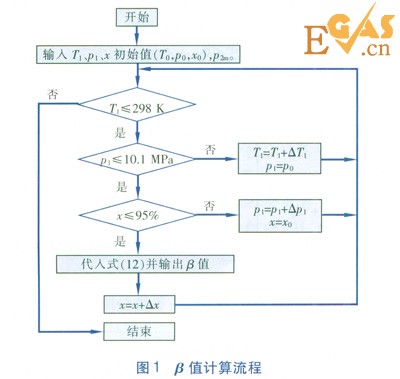

結合國內天然氣輸配的實際情況，其變化范圍較大的主要為T、p和天然氣主要組分CH4的摩爾分?jǐn)?shù)x。節流前溫度T1取278～298K，壓力p1取0.11～10.1MPa，天然氣的主要組分CH4的摩爾分?jǐn)?shù)戈取75％～95％。另外的25％～5％由9種組分(即C2H6、C3H8、i-C4H10、n-C4H10、i-C5H12、n-C5H12、C6H14、N2、CO2)平均分配，k根據式(13)計算?？紤]到輸配系統的實際情況，p2取節流后最低絕對壓力p2m=0.102MPa。研究方法借鑒物理學中的控制變量法[11]，將多因素問題轉變?yōu)槎鄠€(gè)單因素問題，每次只改變其中的某一個因素，而控制其余因素不變，從而來研究該因素變化對JB值的影響程度。屆值計算流程見圖1。



計算過程：輸入p2m=0.102MPa和(T1，p1，x)的初始值(T0，p0，x0)=(278K，0.11MPa，75％)，從而計算出一個b值。而后對T1、p1、x賦予各自的增量，取Dx=10％、DT1=10K、Dp1=0.1MPa，讓其進行循環計算，即可得到b隨T1、p1、x變化的值。當T1大于298K時，整個計算結束。

4.2　b值影響因素分析

根據圖1的口值計算流程圖，利用MATLAB編制相應的計算程序，可以繪制出b值與T1、p1和x的關系曲線，見圖2。由圖2可知：



①b值隨p1的增大而增大，隨T1和x的增大而減小。

②當x、T一定時，b值隨p1的變化幅度較大，相對p1=0.11MPa時的變化幅度最大值為316％；當x、p1一定時，b值隨T1的變化幅度較小，相對T=278K時的變化幅度最大值為12％。

4.3　k值計算

由式(12)可知，修正系數b與k值有關，k值計算見式(13)。

k=cp/cV 　　　　　(13)

式中cV——氣體比定容熱容，kJ／(kmol·K)

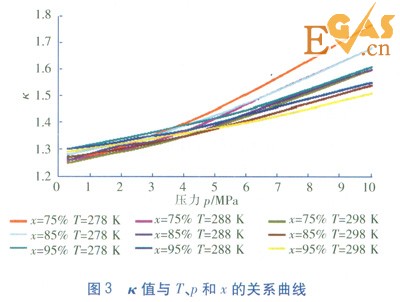

根據文獻[8]中實際氣體的cp和cV的相關計算公式，可以得到k與T、p和x的關系喵線，見圖3。由圖3可知：



①k值隨p的增大而增大，隨T和x的增大而減小。

②當x、T一定時，k值隨p的變化幅度較大，相對p1=0.11MPa時的變化幅度最大值為40％；當x、p一定時，k值隨T的變化幅度較小，相對T=278K時的變化幅度最大值為10％。

5　節流后溫度估算及實例分析

5.1　節流后溫度估算

已知某天然氣的主要組分CH4的摩爾分?jǐn)?shù)x，某級節流前的壓力p1、溫度T1，節流后的壓力p2。由上文分析可知，圖2中b表示從壓力節流調壓到末級p2m=0.102MPa時的修正系數，不能直接用于從壓力p1節流調壓到p2時T2的計算。因此，可以構建兩個相同效應的節流過程來間接計算T2。

過程1：壓力p1、溫度T1的天然氣直接節流調壓到壓力p2m=0.102MPa，相應的溫度為T2m。由式(10)可以計算出T2m。



式中T2m——末級節流后溫度，K

p2m——末級節流后絕對壓力，kPa

b1——過程1的節流修正系數

k1——過程1的等熵指數

過程2：分兩級節流來實現過程1的節流效應。第一級節流：壓力p1、溫度T1的天然氣節流調壓到壓力p2，相應的溫度為T2；第二級節流：壓力p2、溫度T2的天然氣節流調壓到壓力p2m=0.102MPa，相應的溫度為T2m。針對第二級節流，由式(10)可以計算出T2m。



式中b2——過程2中第二級節流修正系數

k2——過程2中第二級節流等熵指數

由于過程1和過程2的節流效應相同，故將式(14)代入式(15)，可以得到疋的估算式(16)。



式(16)中，b1和k1的值可以根據(p1、T1、x)查圖2和圖3得到；b2和k2的值應根據(p2、T2、x)查圖2和圖3得到，但T2為未知量，且考慮到b2和k2隨溫度的變化幅度較小，故用T1近似代替T2進行查圖，即b2和k2的值根據(p2、T2、x)查圖2和圖3得到。

5.2　實例分析

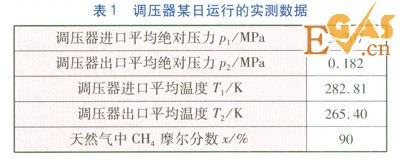

選取文獻[12]中的杭州市北門站天然氣調壓器的實際運行數據來對工程估算方法進行實例驗證。調壓器某日運行的實測數據見表1。



根據表1中門站調壓器進口平均絕對壓力p1=3.207MPa，進口平均溫度T1=282.81K，天然氣中CH4摩爾分?jǐn)?shù)x=90％，查圖2和圖3可得：b1=2.30，k1=1.35；根據調壓器出口平均絕對壓力p2=0.182MPa，進口平均溫度T1=282.81K，天然氣中CH4摩爾分?jǐn)?shù)x=90％，查圖2和圖3可得：b2=1.14，k2=1.29。

將以上參數(p1，T1，x，b1，k1)=(3.207MPa，282.81K，90％，2.30，1.35)、(p2，T1，x，b2，k2)=(0.182MPa，282.81K，90％，1.14，1.29)、p2m=0.102MPa代入式(16)，可以計算出調壓器出口溫度T2=265.83K。這個結果與實測調壓器出口平均溫度的相對誤差為5.54％。

由此可知，估算出的調壓器出口溫度在工程誤差允許范圍內。因此，該方法可以應用于工程上天然氣節流溫度降的估算。

6　結論

①結合BWRS方程并利用理論研究的方法推導出天然氣節流溫度降的工程估算公式，經實例驗證，該公式計算出的節流后溫度在工程誤差允許范圍內。

②構建了天然氣節流過程修正系數b與溫度T、壓力p和CH4摩爾分?jǐn)?shù)石的關系曲線。b隨p的增大而增大，隨T和x的增大而減小。



參考文獻：

[1]張金華，魏偉，王紅巖．天然氣水合物研究進展與開發技術概述[J]．天然氣技術，2009．，3(2)：66-71．

[2]CARROL J，杜建芬．天然氣各組分水合物形成條件關聯式[J]．天然氣工業，2002，22(2)：135-138．

[3]董正遠，肖榮鴿．計算天然氣焦耳一湯姆遜系數的BWRS方法[J]．油氣儲運，2007，26(1)：18-22．

[4]MARIC I．The Joule-Thomson in natural gas flow rate measurements[J]．Flow Measurement and Instrumentation，2005，16(6)：387-395．

[5]田貫三，馬一太，楊昭．天然氣節流過程水化物的生成與消除[J]．煤氣與熱力，2003，23(10)：583-586．

[6]劉豐，李晶晶．基于HYSYS的焦耳－湯姆遜效應實驗裝置設計與模擬分析[J]．廣州化工，2014，42(14)：164-166．

[7]彭世尼，陳建倫，楊建．天然氣絕熱節流溫度降的計算[J]．煤氣與熱力，2．006，26(1)：1-4．

[8]吳玉國，陳保東．BWRS方程在天然氣物性計算中的應用[J]．油氣儲運，2003，22(10)：16-21．

[9]嚴銘卿．燃?xì)夤こ淘O(shè)計手冊[M]．北京：中國建筑工業出版社，2008：42-43．

[10]華自強，張忠進．工程熱力學[M]．北京：高等教育出版社，2000：87-90．

[11]楊博．基于混合法和控制變量法的發輸電系統可靠性評估研究(碩士學位論文)[D]．太原：太原理工大學，2013：68-69．

[12]張鴻鵬，李顏強．門站調壓節流引起管道低溫的分析[J]．煤氣與熱力，2009，29(1)：B01-B04．







本文作者：張錦偉  葉沖  廖亞奇  黃繼烈

作者單位：中國市政工程西南設計研究總院有限公司燃?xì)鉄崃υ?/span>

  湖南華晟能源投資發展有限公司
