摘　要：結合工程實例，指出通電電位測試法、極化探頭斷電電位測試法的不足，提出拉銅線結合極化探頭法。通過測試得知，拉銅線結合極化探頭法能有效測試管道任意位置的陰極保護電位，尤其是測試長距離定向鉆穿越段管道的陰極保護效果。

關鍵詞：燃氣管道；  犧牲陽極；  陰極保護；  通電電位；  斷電電位；  極化探頭

Research on Testing Methods of Sacrificial Anode Cathodic Protection for City Gas Pipeline

Abstract：The deficiencies of the energized potential test and the polarized probe off-potential test are pointed out with an engineering example．The method of polarized probe combined with copper wire was proposed．The test results indicate that this method can measure cathodic protection potential of pipeline at any position effectively，especially the cathodic protection effect for a long-distance pipeline by directional drilling．

Keywords：gas pipeline；sacrificial anode；cathodic protection；energized potential；off-potential；polarized probe

1　概述

城鎮燃氣管道多為埋地敷設，由于土壤中含有水分、空氣、酸、堿、水溶性礦物鹽以及微生物，這些因素都會使金屬管道發生腐蝕。金屬腐蝕直接和間接造成了巨大的經濟損失，因此，必須采取有效的防腐措施，實踐證明控制管道腐蝕的主要方法是采用防腐層和陰極保護。對金屬管道的陰極保護進行測試和評價，可以及時發現管道腐蝕和安全隱患，最大程度降低經濟損失。采用犧牲陽極和3PE防腐層聯合保護的次高壓燃氣管道，通常采用通電電位測試法和斷電電位測試法進行陰極保護測試。

某城市次高壓燃氣管道敷設在公路邊綠化帶里，與周邊地鐵平行，管道存在直流雜散電流干擾。管道規格：Ø508×7.9，管道材質：L360MB，設計壓力：1.6MPa，運行壓力：1.5MPa，設計溫度：-20～50℃，運行溫度：0～30℃，輸送介質：天然氣。陰極保護系統為犧牲陽極，每隔250m設置一組犧牲陽極。選擇該管道中長度為1km的管段進行陰極保護測試，沿該管段均勻分布的5個測試樁編號為：c-yj021、c-yj022、c-yj023、c-yj024、c-yj025。

2　犧牲陽極陰極保護測試方法分析

①通電電位測試法

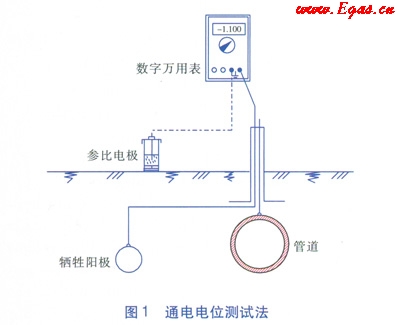

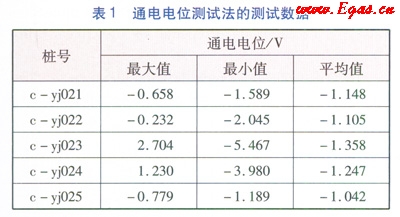

該方法(見圖1)適用于施加陰極保護電流后的管道電位測量，測得的電位除含有管道極化電位外，還包括回路中的所有電壓降^[1]。即通電電位包含陰極保護電位和土壤IR降，在管道存在雜散電流干擾的情況下，土壤IR降又包括了陰極保護電流產生的IR降和雜散電流產生的IR降。采用通電電位測試法測得的數據見表1。由表1可知，管道雜散電流干擾強，管道的通電電位波動較大，測試數據不正常(出現了通電電位大于0的情況)，無法判斷管道的陰極保護效果是否滿足標準要求。因此通電電位測試法測試的數據不能準確有效地評估管道真實的陰極保護效果，已不能滿足GB／T 21448—2008《埋地鋼質管道陰極保護技術規范》中陰極保護判定準則的要求。

②極化探頭斷電電位測試法

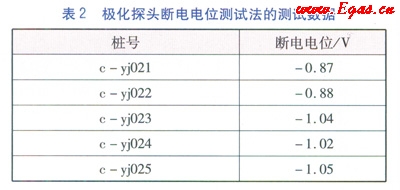

極化探頭^[2]的極化試片在充分極化后，斷掉陰極保護電流，極化試片上的土壤IR降(陰極保護電流產生的IR降和雜散電流產生的IR降)瞬間等于零，在0.5s內讀取的數據為管道的斷電電位(測試數據見表2)。這樣不僅能消除陰極保護電流產生的IR降，還能消除雜散電流產生的IR降，能得到管道真實的陰極保護電位。本方法適用于受雜散電流干擾或無法同步中斷陰極保護電流的管道，尤其適用于犧牲陽極陰極保護的城鎮燃氣管道的測試。

由表2可知，測試數據真實地反映了測試樁附近管道的陰極保護效果，測得的管道斷電電位符合-0.85～-1.2V的要求^[3]，但是，測試樁以外的管道是否達到陰極保護標準要求，尤其是定向鉆穿越管段的中間部位陰極保護效果是否滿足標準要求，都需要進一步驗證。

③拉銅線結合極化探頭法

為了得到管道任意位置的陰極保護數據，包括定向鉆穿越段中間部位、丟失的測試樁、占壓無法打開的測試井等處的陰極保護數據，擬采用拉銅線和極化探頭相結合的方法進行測試。為了驗證該方法的可靠性及準確性，選取c-yj024測試樁作為管道上任意測試點。步驟為：

a．斷掉c-yj024測試樁的兩組犧牲陽極，等待管道完全去極化，即去除犧牲陽極對c-yj024測試樁處管道的影響，使c-yj024測試樁相當于管道任意點的直接測試樁。

b．采用極化探頭法，在c-yj024測試樁上直接測試c-yj024測試樁處管道斷電電位U(測試方法見圖2)，測試數據見表3，測試數據用來比對分析拉銅線結合極化探頭法的準確、可靠性。

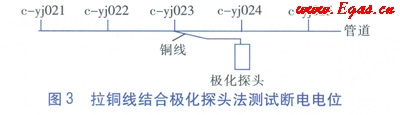

c．在c-yj023測試樁連接銅線，拉銅線到c-yj024測試樁附近，連接c-yj024測試樁附近的極化探頭，測得斷電電位％，極化探頭的埋設位置與在c-yj024測試樁直接測試斷電電位時埋設位置相同(測試方法見圖3)，測試數據見表3。

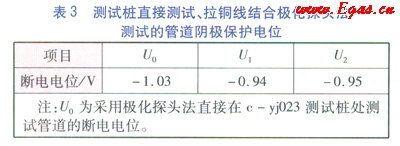

由表3可知，采用極化探頭法在c-yj024測試樁直接測試，試片充分極化后得到的斷電電位為-0.94V。從c-yj023測試樁拉銅線到c-yj024測試樁附近測試，測得的斷電電位為-0.95V，兩值非常接近，可知拉銅線結合極化探頭法測試管道任意位置的陰極保護電位是準確、可靠的。

3　結論

①埋地鋼質管道采用犧牲陽極陰極保護系統時，通電電位測試法測得的管道電位中含有土壤IR降，不能真實代表管道的陰極保護電位，無法判斷管道陰極保護效果是否滿足標準要求。

②埋地鋼質管道采用犧牲陽極陰極保護系統時，在雜散電流干擾嚴重的地方宜采用極化探頭法測試管道的陰極保護電位，但測試數據只能代表測試樁附近管道的陰極保護電位。

③埋地鋼質管道采用犧牲陽極陰極保護系統時，采用拉銅線結合極化探頭法可以測試管道任意一點的陰極保護電位，有利于測試特殊管段(如定向鉆穿越段中間位置)的陰極保護效果，及時發現管道腐蝕和安全隱患，對管道發生腐蝕穿孔等安全事故提前預防，把管道安全運行控制在科學合理的范圍內。

參考文獻：

[1]劉穎，曹備．雜散電流對埋地管道陰極保護體系干擾的研究[J]．煤氣與熱力，2003，23(1)：7-11．

[2]楊義軍，李文玉，王芷芳，等．極化探頭在埋地鋼質管道陰極保護的應用[J]．煤氣與熱力，2010，30(4)：A24-A27．

[3]趙晉云，薛致遠，趙君，等．論埋地金屬管道的陰極保護準則[J]．腐蝕與防護，2014，35(1)：131-134．

本文作者：周吉祥  卓凡  謝高新  林苑  馬文婷

作者單位：深圳市燃氣集團股份有限公司
