摘 要

摘　要：隨著遠傳抄表技術的發展，目前主流無線抄表技術為基于微功率無線通訊技術的遠傳抄表系統。本文在分析微功率無線信號傳輸特點，結合微功率無線抄表技術在燃氣居民用戶中的

摘　要：隨著遠傳抄表技術的發展，目前主流無線抄表技術為基于微功率無線通訊技術的遠傳抄表系統。本文在分析微功率無線信號傳輸特點，結合微功率無線抄表技術在燃氣居民用戶中的試點應用。從燃氣公司實際應用出發，分析系統技術結構，技術選擇方向，規范應用發展方面進行探討，提出微功率無線抄表技術成功應用的系統解決思路，希望為微功率無線遠傳抄表系統在燃氣行業的應用提供經驗借鑒。

關鍵詞：微功率無線通訊技術　無線抄表　通訊　設計規范　標準化　兼容性

隨著城市燃氣事業的發展及人民生活水平的提高，燃氣居民用戶迅猛增加，居民對燃氣行業服務水平的要求也不斷提高?，F(xiàn)行燃氣抄表面臨的入戶難問題，日益成為燃氣公司改善效益、提高管理水平的障礙。

目前深圳市主城區燃氣用戶超過l20萬戶，抄表人員入戶抄表，其工作強度大。遇用戶不在家，需要多次重復到達用戶家中，部分小區入住率低，甚至有些高檔小區用戶不讓抄表員入戶，同時入戶抄表存在的不安全因素對抄表員的人身安全也帶來一定的隱憂。

為提高對用戶的服務質量和企業的管理水平，應用智能表具，實現民用用戶的戶外抄表成為發展的必然方向和選擇。

隨著無線抄表技術的發展，為更好了解無線抄表技術在實際應用環境下的情況，公司對部分樓盤和高層住宅進行了無線抄表技術的試點應用。本文通過對無線抄表技術的研究，分析當前無線抄表技術存在的問題和相應的解決方案，并對試點小區的無線抄表應用情況進行總結、分析，進一步從技術和系統管理上對無線抄表技術的規模應用提出了建議。

1　微功率無線傳輸特點

1．1　微功率無線技術屬于短距離傳輸

目前主流的遠傳燃氣抄表系統采用微功率無線遠傳技術，信號發送的功率不得大于l7dBm(50mW)。信號發送到接收，信號通路必須滿足不超過鏈路預算(系統收發的動態范圍)，即發送功率最大值和最高靈敏度之間的差值，例如，微功率發射最大功率為17dBm，接收最大靈敏度是-l21dBm，鏈路預算就是138dBm。

1．1．1傳輸損耗和距離關系

無線信號傳輸距離取決于無線電傳輸損耗，有兩種形式：

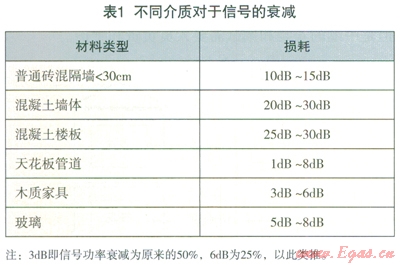

傳輸損耗：無線電波在媒質中傳播是有能量損耗的。這種能量損耗可能由于大氣層對電波的吸收或散射引起，也可能由于電波繞過球形地面或障礙物的繞射而引起。這砦損耗都會使收信點的場強小于發信點的場強。

公式(1)為無線信號在空氣中傳輸時的損耗計算公式：

Los=32.44+20lgd(km)+20lgf(MHz)　　　　　　(1)

Los是傳輸損耗。單位為Db，d是距離，單位是km，堤工作頻率，單位是MHz?？梢姡瑐鬏敁p耗與頻率成正比。即頻率越高，傳輸損耗越大。或者說在同樣傳輸損耗情況下，傳輸距離與頻率成反比。即頻率越高，傳輸距離越短。

舉例說，WIFI或者Zigbee的2.4G設備信號傳輸距離短，傳輸過程衰減大，信號穿透、繞射能力弱，信號易被物體遮擋。470M信號強，傳輸距離長，穿透、繞射能力強，傳輸過程衰減較小。

衰落現象：所謂衰落，一般是指信號電平隨時間的隨機起伏。它一般分為吸收型衰落和干涉型衰落兩種。

(1)吸收型衰落是指衰落主要是由于傳輸媒質電參數的變化，使得信號在媒質中的衰減發生相應的變化而引起的(例如水汽、雨雪等都對無線電波能量有吸收作用)。由于天氣情況是隨機的，則吸收強弱也有起伏，形成信號的衰落。

(2)干涉型衰落主要是由隨機多徑干涉現象引起的。在某些傳播方式中，收、發兩點之間信號有若干條傳播途徑，由于傳輸媒質的隨機性，使得到達收信點的各條途徑的時延隨機變化，則合成信號的幅度和相位。



所以，原則上信號傳遞通路越直接，傳遞的衰減就越少，能夠傳輸?shù)木嚯x也就越遠。

1．1．2彌補傳輸距離不足的組網技術

通過組網技術，用遠傳表或者中繼器來實現接力傳輸，從而擴大抄表信息傳遞的覆蓋范同。

組網可以突破微功率信號傳遞距離有限且受到較多因素制約情況，使得系統可以適應高層樓宇的應用。

1．2　干擾分析和抗干擾措施

1．2．1自干擾

工作在同頻率的燃氣表，如果彼此在信號的覆蓋范圍內，相互之間不能同時工作發送信號，同時發送無線信號，在空間會發生碰撞，導致發出的信號無法被任何沒備接收。

解決方法：

可以使系統支持多個頻點工作，可通過參數配置過程實現不同頻點之間的切換。這樣結合蜂窩通訊的原理，通過規劃和現場測試，確保同頻點的小區不相鄰，進一步結合分不同時間段來抄表，來規避同頻干擾，提高抄表率。

1．2．2外部干擾

國家工業信息化產業部于2005年重新修訂了無線電管理條列，明確規定UHF頻段的470MHz～510MHz作為“民用無線電計量”頻段。但是該頻段也是開放的ISM頻段，意味著誰都可以用改頻段。

該頻段范圍內，和對講機、銀行排隊機、國家數字電視CMMB的某些頻段都有重合。

解決方法：

該類干擾的特點多數是離散和突發的，所以系統需要能夠克服這類突發干擾的能力。通過實驗和統計，80％的干擾對于信號造成l／8的誤碼率，這樣通過特定的糾錯FEC編碼，修正1／8的誤碼，結合CRC校驗和重發機制，可以有效確保系統在絕大多數場合下正常工作。

如果發現系統周圍有持續的干擾存在，則可以通過參數配置，規避干擾，切換到不受到干擾的頻段上，確保系統繼續可靠運行。不過不具備這個能力，則直接的結果是系統失效。

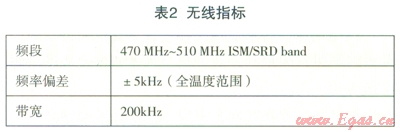

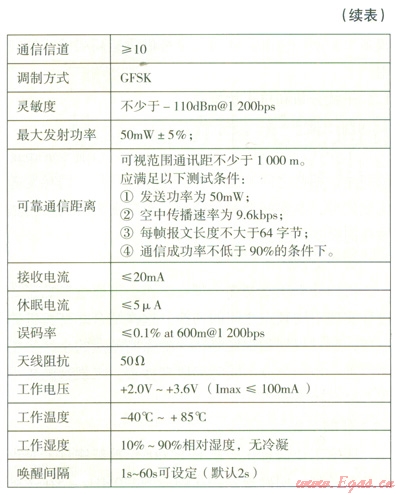

1．3　典型無線技術指標





2　無線抄表系統方案

2．1　無線抄表技術方案

通過微功率無線技術傳輸燃氣表數據，傳輸價格低廉，且由燃氣公司主導網絡建設和實施維護，控制力強，是燃氣公司無線抄表系統抄讀方式的首選。隨著技術多年的應用發展，微功率無線收發和組網技術現在已經進入成熟階段。

以微功率無線射頻傳輸為主要技術的短距離自組網抄表系統，結合公共通訊網絡實現二級網絡結構的遠傳抄表系統，是物聯網的傳感網技術和公共通訊網融合的經典應用案例，可以實現大范圍遠傳和小范圍組網之間的融合和平衡，性價比高。

微功率無線抄表系統有以下幾種形式：

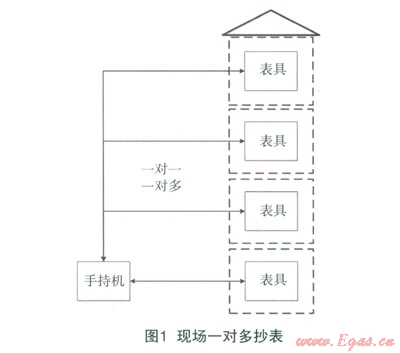

2．1．1現場直抄方式

移動手抄器與表具之間可組成一對多點的網絡。一次喚醒，依次發送命令，各表具按命令回應數據。

網絡簡單，容易實現。抄表效率比純粹的一對一的點對點進行喚醒抄表效率高，當然系統也支持一對一的方式。

但是，針對微功率信號夠不到的地點需要改變抄表員位置，不能完全實現在一個抄表點完成樓棟全部抄表的目標。

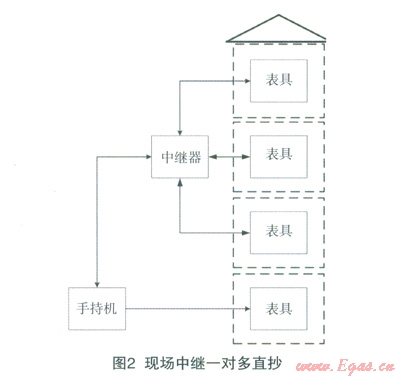

2．1．2現場中繼直抄方式

本方式在現場直抄方式上進一步結合中繼，實現更大范同的點對點抄表。

移動手抄器通過中繼可與表具之間組成一對多點的直抄網絡。移動手抄器發出指令，中繼接收指令后開始直抄，一次喚醒，以此發送命令，各表具按命令回應數據，最后中繼將數據返同給移動手抄器。

網絡簡單，容易實現，抄表效率高。可以通過中繼擴大信號覆蓋范圍，減少抄表員位置移動的要求；但是中繼的安裝和調試需要人員負責和維護。

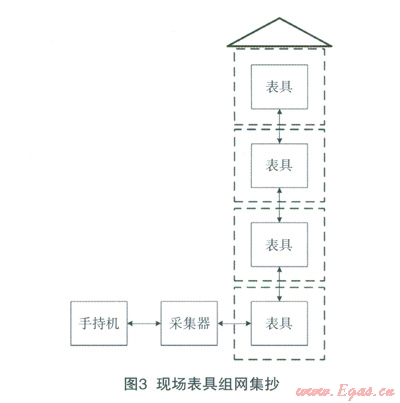

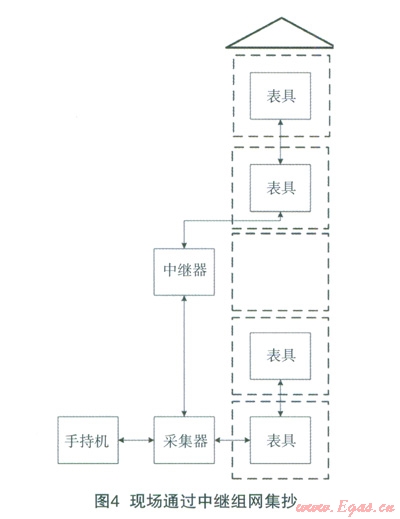

2．1．3現場組網集抄方式

組網方式和直抄的不同在于表具具備自主形成接力傳送數據的組網能力。

移動手抄器控制采集器發起組網，由采集器和中繼器、表具進行組網傳輸。

整個系統采用從上至下的主從模式分級喚醒，分級發送命令，然后從下級向上級回應數據，最后將所有表具數據都發送給移動手抄器。





對于未安裝表具或表具損壞的樓層，可越層發送命令或數據，如跳躍層次太多，并且已經超過了無線傳輸?shù)姆陡魰r，可通過增加中繼器來傳輸命令和數據。

表具之間通過中繼接力傳輸方式，解決了不上樓抄表的問題，而且不受樓層數限制。

網絡可自動愈合，當某一層的表具損壞或未安裝時，表具自動尋找更上一級的表具，傳輸更可靠。

系統運行前需要現場設置每一塊表具的短地址信息，需要結合主站控制系統來進行配置管理。

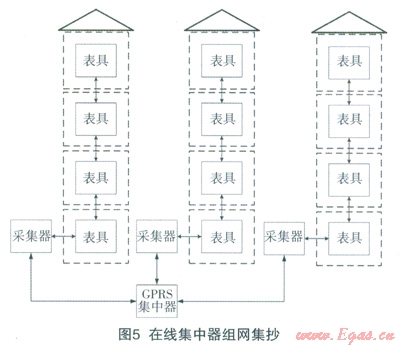

2．1．4在線集中器組網方式

本方式通過小區內加裝GPRS集中器，南集中器控制多個樓棟的采集器發起組網集抄。采集器根據集中器的命令，發起和中繼器、表具的組網過程并回傳數據。組網方式和現場組網集抄方式相同，唯一的不同在于不需要抄表人員到現場用于持機發起集抄，(見圖5)。



抄表發起有主站直接發起，通過移動運營商的通訊網絡發送命令到現場的集中器。

集中器匯總?cè)诤媳砭邤?shù)據、根據抄表的指令要求下發控制指令、完成集中器管理范圍內的采集器中繼器組網的發起和網絡路南的確定。集中器的上行通訊可采用GPRS通訊方式，下行通訊采用微功率無線方式。

本模式抄控方便，集中器可以根據抄表系統的策略隨時抄收會定期抄收遠傳表的數據，并可隨時下發控制指令，經集中器下發到表具。為預付費提供了技術手段。

采集器，中繼器自組網，自動化程度高，人工干預少。當新增表具或中繼器時，由抄表系統下發相關信息至集中器，集中器根據信息維護整個網絡，網絡維護占用相應信道資源。整個網絡建設需要前期的燃氣規劃設計，集中器等設備需要安裝和維護。

2．2　無線抄表系統組成

無線抄表系統組成包括：

硬件設備：無線遠傳燃氣表，手持抄表機，組網設備(集中器，采集器，中繼器)；

軟件系統：主站管理軟件，數據庫，手持抄表軟件，主站接入軟件等。

2．2．1無線遠傳燃氣表

無線遠傳燃氣表是在普通家用皮膜燃氣表上加裝光電直讀計數器、電子控制模塊、無線通訊模塊等電子模塊組成的，如圖6所示，無線遠傳燃氣表安裝在用戶家中，燃氣公司以無線手持機或者采集器為無線數據傳輸媒介，對燃氣表實行戶外實時抄表和遠程閥門控制。主要功能包括以下幾點：



(1)室外遠程抄表功能：在室外可以抄收燃氣表的各種使用狀態和數據，可以實現點抄、集抄，抄收燃氣表數據、閥門開關狀態、電池電量等有效數據以及使用量的參數。

(2)無線控制閥門功能：當用戶燃氣表異常時，可以在室外控制閥門的開關。

(3)自檢功能：根據抄收的閥門開關狀態、電池電量、使用數量等，可以判斷出燃氣表正常與異常狀態。

2．2．2手持機

手持機能與數據終端設備或無線遠傳燃氣表進行數據交換的便攜式設備。是指具有與無線遠傳燃氣表進行無線信息交換功能的手持無線抄表終端。

手持機是基本抄表設備，能夠?qū)崿F(xiàn)點抄，網抄多種抄表方式，同時支持對于遠傳燃氣表和組網設備的維護配置。

2．2．3集中器

用于多個采集器和／或遠傳表與主站間，實現數據采集、傳輸、存儲等功能的電子裝置。設備內置GPRS模塊，利用移動通訊網絡和主站通訊獲取命令和數據。

設備安裝需要提供外接電源，安裝位置提前通過燃氣工程規劃設計確定；需要實現不到現場遠傳抄表時再進行設備安裝。

2．2．4采集器

采集器采集一個或者多個遠傳表的數據信號，進行數據處理和傳輸?shù)碾娮友b置。采集器采用內置電池供電。

2．2．5系統軟件

系統軟件運行在主站上，是整個系統的大腦，控制中樞，管理和維護抄表數據，參數數據等。

同時，系統軟件進行加解密和權限管理，保障系統各類數據安全；

2．3　技術方案選擇

燃氣公司面對的是各種類型的樓盤和應用場景，所以，要求系統同時支持點抄、集抄，并且能夠很方便在各種抄表模式間切換。下面針對不同的樓棟典型情況選擇遠傳抄表系統的方案：

2．3．1多層樓宇(7層以下不高于24m)

多層普通樓宇多數可以考慮燃氣表出戶。

多層的高端樓宇由于有門禁系統以及小區外觀的要求，可以考慮采用遠傳系統。

由于多層樓宇較矮，信號傳輸條件較好，對于中繼器的需求較少。

可以適用的抄表方式有：現場直抄方式，如果加入集中器可以支持小區在線遠傳集抄，無需派人到小區抄表。

2．3．2高層樓宇(100m以下)

高層樓宇燃氣表出戶困難，管道施工難度大，對于樓盤外觀破壞嚴重。

優先采用無線遠傳表，解決抄表不入戶問題。

由于是高層住宅，優先考慮組網方式的集抄，抄表不上樓。

對于進入樓道較為容易的樓棟，適用的抄表方式有：①現場直抄方式，②現場中繼直抄方式，③現場組網集抄方式，④在線集中器組網方式。

其中，①由于可以進入樓道到戶門口，可以實現到門外l00％抄表；

②，③需要規劃和安裝相應的采集器和中繼器；

④在規劃安裝采集器和中繼器基礎上，進一步安裝需要220V電源的集中器。

對于進入樓道較為困難的樓棟，適用的抄表方式有：②現場中繼直抄方式，③現場組網集抄方式，④在線集中器組網方式。

3　無線抄表應用關注問題和解決方案

3．1　抄表率

可以按照公式(2)計算系統對用戶遠傳燃氣表數據抄讀的一次抄讀成功率：



其中：

h：一次抄讀成功率；

N1：一次抄讀成功的次數；

n：應抄讀的總次數。

現場條件下達到1次抄表成功率>90％；2次抄表成功率>95％；到門抄表成功率100％的指標才有規模應用的意義。

抄表率是系統最重要的綜合性指標，和微功率無線組網技術，產品性能及可靠性都密切相關。

系統如果不支持組網，那么對于高層樓宇的適應性就差；如果不支持參數配置信道調整，對于外部干擾的適應調整能力就弱；如果系統設備規劃不合理，信號傳輸條件差，也會影響傳輸?shù)目煽啃浴?span lang="EN-US">

整體上，一個成功的抄表系統需要燃氣工程規劃，到設備安裝調試，網絡規劃調試，日常運維各個環節的努力，更多是一個系統管理的問題而非簡單的一個傳輸技術問題。

3．2　兼容性

處于供應鏈管理風險的考慮，燃氣公司采購燃氣表一般都會實施多家供貨的方式。之前在IC卡表和遠傳燃氣表過程中，面臨多廠家多系統的問題，導致設備種類多，維護使用復雜的情況，譬如，抄表人員需要攜帶多個廠家的抄表機進行抄表，每個廠家的抄表機只能抄收自己廠家的遠傳燃氣表。

同時，隨著新技術的發展，同一個廠家的新產品和舊產品之間不能兼容。

為了方便抄表人員的使用和減少維護工作量，同時保持對新技術的兼容性，對遠傳燃氣表提出兼容性原則要求，具體內容包括：

3．2．1互聯互通

目的在于解決目前主流的芯片廠家有CCll00E，Si443x，Si446x，SXl212等收發芯片。

通過規范編碼方式和基本的調制解調方式，實現底層物理層的兼容，這是互聯互通的基礎。

進一步通過規范命令格式和含義，使得不同芯片之間可以相互通訊，實現互聯互通。

通過標準建設，可以規范統一編碼，調制解調方式，信號幀格式，實現了不同物理芯片之間的兼容，并且建立相關的測試平臺。

3．2．2向前兼容

隨著無線技術的發展和新技術產品及芯片的出現，系統勢必存在升級采用新技術的可能。在采用新技術的過程中，如何保護既有系統運行和維護的統一，這個是需要關注的應用問題，不解決則不能大規模的應用系統，用的越多將來新技術出現更新的成本越高。

解決方法：系統需要提供向前兼容的能力，即后出的設備可以兼容先期已用設備的工作模式，可以混裝應用。工作模式兼容可以通過配置實現，通過版本號管理不同的工作模式。

3．3　電源和低功耗

遠傳表組成有電子器件，需要外部電源供應。現在主要采用電池供電，電池沒電自然影響抄表率，帶閥門的表會自動關閥。

省電的遠傳表對于用戶干擾小，且燃氣表只有在有電情況下才能確保抄表率。

3．3．1產品的工作電流指標衡量

不同廠家的產品設計和工藝水平并不一致，為了使最終燃氣公司對于用戶服務水平的一致性，需要提出明確的技術指標要求，確保用戶體驗的一致性。

工作電流指標需要通過規范來標準和量化，并且提供測試方法加以檢測。

3．3．2 WOR模式

WOR模式(Wake On Radio)是一種低功耗的無線喚醒方式。工作原理是每隔一段時間，無線模塊自動切換到接收狀態，監聽空間有無喚醒命令，沒有繼續進入低功耗休眠，如有且匹配成功確認自己是喚醒目標。則進入命令響應模式。

WOR模式的占空比是決定功耗的關鍵因素，也是決定響應時間的要素。

占空比是指一個周期內工作時間占總時間的比例，例如：每60s內切換到接收模式為1s，剩余59s都處于休眠狀態，占空比是1／60。目前應用的占空比為0.244％。

待機功耗計算方式：接收電流：20mA，休眠電流5uA，那么每年的耗電量為：

365天×24小時×(0.244％×20mA+(1-0.244％)×5uA)=471.2mAH

3．3．3產品的功耗分配和努力方向

待機電流占比：切換到喚醒的電流消耗占年待機耗電量90％；降低接收電流或者進一步降低占空比可以降低年待機耗電量；

開關閥占比：開關閥電流<200mA，每月一次開關閥，每次持續4s，一年耗電量為：200mA×12次×4s／3600s=2.67mAH，和待機電流消耗比僅占0.5％。

3．4　安全和可靠

3．4．1設備安全

作為燃氣設備，遠傳表由于包含的電子部分，需要符合防爆的要求。燃氣表必須通過相關的防爆認證測試。

另外設備現場使用，對于設備防護需要有要求，對于戶外安裝的燃氣表需要做好防護，確保設備的安全。

3．4．2數據安全

燃氣表的數據是通過無線傳輸?shù)?，無線傳輸過程中信息安全如何保障是重要問題。

首先，系統功能設計上，把有價值意義的數據放在最安全的主站處理，不在燃氣表上實現充值等功能，減少有價值數據的傳遞，讓非法獲取無線數據沒有實際的價值意義；

其次，燃氣表的參數配置組合提供了一種防護手段，多種組合讓非法獲取數據者匹配難度加大；

再次，所有手持機傳輸?shù)臄?shù)據都經過AES加密，且抄表員不能接觸修改數據，手持機和集中器都是主站抄表命令信號傳遞的媒介，本身不具備修改數據的功能。

互聯網接入主站的方式通過VPN專線，和公共網絡隔離，阻絕公網攻擊服務器的通路。

3．4．3管理控制

管理控制是指由抄表系統所有業務和數據都匯總到數據中心，有中心主站和管理員集中管理。權限集中后責任人明確，單一的管理和數據接口減少了被非法獲取數據的風險。

對于中央主站，可以較為容易的設計成高安全設備。

3．5　易用性

3．5．1系統復雜度分配

無線遠傳系統應用很多高科技，在實施過程中必然面臨實施人員的培養問題。通過合理分配系統復雜度，提供輔助工具，降低應用難度和人員培養難度。

簡單現場原贓：系統在設計和分割功能上，把復雜的規劃配置功能放到主站，由專業化程度高，受過專門培訓的人員負責。同時通過技術手段，使大量現場實施的人員操作簡單便捷，自動化程度高，降低現場人員的技術素質要求。

3．5．2人性化設計

習慣延續原則：遠傳抄表方式和現有的抄表方式之間存在差異，為了使抄表人員更好的使用抄表設備，設備的界面交互設計需要符合現有抄表員的使用習慣，在概念上更容易讓抄表員接受。

3．6　應用案例

3．6．1試點小區l

小區情況：

小區建筑結構情況：高層(34層)，一層共六戶，分為左右兩個單元，每個單元三戶。廚房有窗戶，都朝北，每個單元三戶中有一戶廚房在天井內。

小區樓道需要刷卡進入，平時抄表員上門不方便。

抄表方式選擇：

由于樓棟較高且上樓不方便，選擇采用無線遠傳抄表系統的集抄方式。

集抄網絡和設備規劃：

每個樓棟分為兩個采集器，每個采集器管理一個單元。

由于有一戶在天井內，信號傳遞阻隔較多，在天井內增加中繼器實現信號覆蓋。

采集器根據現場平面圖，設置在樓棟廚房一側的樓外監控探頭上。集中器根據電源供應情況設置在保安房樓頂。

每個單元配置一組無線參數，確保兩個單元可以同時抄表，提供較快的響應時間。

現場規劃實施：

預分配無線參數干擾檢測，發現周圍ll0KV變電站對于預分配信道有較強的持續干擾，修改預分配無線參數規避干擾源。

燃氣表安裝：

本小區是后裝表。每次裝完表具，由安裝工帶回表具所附條碼，系統建立表具和用戶的一一對應關系信息到數據庫。

主站自動更新新表具信息到集中器和采集器。

抄表情況：

抄表率較低時采用直抄方式，通過中繼器進行直抄；抄表率>50％，開始啟動集中器和采集器實現集抄。系統運行一年，抄表率l00％，完成從直抄到集抄的平滑升級。

3．6．2試點小區2

小區情況：

小區建筑結構情況：高層(34層)，一層共4戶，分為左右兩個單元，每個單元2戶。廚房有窗戶，都朝北。

小區是精裝修高檔小區，燃氣表一次安裝到位，樓道有門禁，進樓不方便。

抄表方式選擇：

由于樓棟較高且上樓不方便，選擇采用無線遠傳抄表系統。

由于是一次性安裝到位，直接采用遠傳在線集抄方式。

集抄網絡和設備規劃：

每個樓棟一個采集器，每個采集器管理一棟樓2個單元。

采集器根據現場平面圖，設置在樓棟廚房一側的樓外同墻上上。集中器根據規劃安裝在公共綠地內的地下車庫通風井建筑外墻，并且由開發商提前拉好電源線。

每個樓棟配置一組無線參數，多個樓棟采集器接入一個集中器，實現小區級遠傳在線抄表。

現場規劃實施：

預分配無線參數干擾檢測，無干擾。

燃氣表安裝：

本小區預裝表。一次性裝完表具后，由安裝工帶回表具所附條碼。燃氣表用戶開戶點火后，裝表工帶回點火工單和條碼復核用戶信息。系統建立表具和用戶的一一對應關系信息到數據庫。

主站自動更新新表具信息到集中器和采集器。

抄表情況：

抄表率較高，直接采用集抄方式。由于表具現裝，用戶開戶點火在后，遠傳系統對于安裝表都統一進行抄表監視，方便及時發現異常用氣情況。等用戶開戶后合并已開戶用戶用量到客服系統。

4　應用實施措施建議

4．1　以標準化為基礎

住建部發布JGT l62-2009《住宅遠傳抄表系統》規范，為燃氣公司采用遠傳系統提供了系統參考。

深圳燃氣聯合各參與廠家，共同針對核心技術問題進行研討并制定了相關技術規范。

標準以住建部行標和國家膜式燃氣表標準為參考依據，結合技術研討結果和實際測試結果，以標準的形式實現兼容性。

4．2　以全面的測試和認證能力為保障

標準制定的同時，建立相關的實驗室，能夠?qū)υO(shè)備和系統進行認證。

通過實驗室，對于新人產品質量指標進行全面的測試，對批量供貨產品則不定期抽檢；根據檢測數據結果形成準入和退出機制，確保產品的質量穩定。

4．3　規劃先行

把遠傳抄表系統的規劃設計作為燃氣工程規劃設計的一部分。

對于每一個小區，根據建筑物結構和小區情況選擇抄表方式。

選擇無線遠傳抄表的小區，優先規劃滿足集抄要求，即需要提前規劃現場安裝的設備位置和供電等要求，設計越早對于后期實施越便利。

燃氣公司和設計院基于微功率無線傳輸?shù)奶攸c，結合各個工程的數據積累，不斷的迭代完善設計規范，使抄表系統設計趨于成熟。

合理的規劃是遠傳抄表系統成功應用的第一步。

4．4　形成針對遠傳抄表的業務流程和規范

遠傳抄表應用涉及規劃設計，安裝調試，網絡規劃配置，抄表系統建立和數據接入，強維修處理各個環節，需要針對遠傳表特點建立相關的業務流程規范。

譬如，和客服系統對接，對每一個樓宇都進行統一的編碼管理，并以此作為樓宇參數管理的索引。搶維修流程的設計，進行搶維修信息的更新和管理。

這些都需要燃氣公司根據自身的實際情況作出調整。

5　小結

綜上-所述，發展遠傳抄表系統是符合社會發展趨勢的。發展無線遠傳抄表技術核心是可靠的無線通訊，成功應用關鍵在系統管理，通過標準建設來保障系統建設。

無線微功率技術是目前無線遠傳的主流技術，在應用中針對微功率傳輸?shù)奶攸c從系統角度形成完整的標準化產品和應用規范。



參考文獻

1安成名.智能抄表系統在燃氣行業的應用與探索[J].光盤技術，2003；1：41-42

2齊海鷗.段長貴.燃氣自動抄表系統通信方式的確定[J].煤氣與熱力，2007；1：41-43



本文作者：安成名　陳運文

作者單位：深圳市燃氣集團股份有限公司
