摘 要

摘　要：頁巖氣主要以吸附狀態和游離狀態兩種形式賦存于發育大量天然微裂縫的頁巖中。為此，分別考慮裂縫系統和基質系統的流體性質和儲層性質，建立了考慮吸附相體積隨地層壓力變

摘　要：頁巖氣主要以吸附狀態和游離狀態兩種形式賦存于發育大量天然微裂縫的頁巖中。為此，分別考慮裂縫系統和基質系統的流體性質和儲層性質，建立了考慮吸附相體積隨地層壓力變化的裂縫性頁巖氣藏物質平衡方程。實例計算結果表明：較之于改進后的物質平衡方程，King提出的物質平衡方程由于未考慮裂縫體系和吸附相體積，儲量計算結果偏??；Williams提出的物質平衡方程未考慮裂縫體系，儲量計算結果偏大；劉鐵成提出的物質平衡方程未考慮吸附相體積，裂縫系統儲量偏?。桓倪M的物質平衡方程同時考慮了裂縫體系和吸附相體積兩因素，當吸附相密度增大時，頁巖氣藏吸附氣儲量就增大，而總地質儲量略有減小，而儲層溫度、壓力、孔隙半徑與吸附相密度的關系及最終對儲量計算的影響還有待進一步研究。結論認為，考慮裂縫體系和吸附相體積對于頁巖氣藏物質平衡方程的建立和應用十分必要。

關鍵詞：頁巖氣  吸附相  裂縫(巖石)  基質  系統  物質平衡方程  儲量  計算

A modified material balance eq uation for shale gas reservoirs and a calculation method of shale gas reserves

Abstract：Shale gas is stored as gas of adsorbed and free state in shale formations with numerous developed natural microfractures．Inview of this，through thc analysis of the fluid and reservoir properIies of the fracture and matrix systems respectively，a modified material halance equation was worked out for fractured shale gas reservoirs considering the adsorbed phase volume changing along with the formation pressure．The calculation results in case histories were compared with those in literatures：with neither the fracture system nor adsorbed phase volume considered，King’s equation presented smaller volumes of shale gas reserves；with the fracture system not considered，such reserves estimated by Williams’s method were larger；and with the adsorbed phase volume not considered，such reserves calculated by Liu Tiecheng¢s method were smaller．However，the modified material balance euuation takes both the fracture system and adsorbed-phase volume into consideration．Therefore，as the adsorbed-phase density rises，the adsorhed gas reserves increases in a shale gas reservoir，and the total geological reServes slightly decreases．Whereas the relationship needs to be further studied among the formation temperature，pressure，pore radius，and adsorbed phase density，as well as their impacts on the final reserve calculation results．In summary，it is essential to take the fracture system and the adsorbed phase volume into account when establishing and applying the material balance equation for shale gas reservoirs．

Keywords：shale gas，adsorbed-phase volume and density，fracture(rock)，matrix，fracture system，material balance equation，reserves,caleulation

頁巖氣是指在富含有機質的細粒頁巖地層中，分別以游離狀態儲集在基質和裂縫孔隙以及以吸附狀態吸附在有機質、黏土顆粒及孔隙表面的天然氣資源^[1-3]。吸附氣體積占頁巖氣總地質儲量的20％(Barnett頁巖)～85％(Lewis頁巖和Antrim頁巖)，這主要取決于頁巖氣的地質和地球化學特征^[4]。由吸附氣控制產量的頁巖區塊通常是富有機質、黏土頁巖，而那些主要由游離氣控制產量的區塊往往是富含石英的頁巖^[5]，并且高產的頁巖氣藏往往都大量發育天然裂縫^[6-7]。

由于頁巖氣藏特有的儲集方式和成藏條件，其儲量計算方法有別于常規油氣藏。根據頁巖氣藏的特點，在勘探開發的不同階段主要有類比法、靜態法、動態法3類儲量計算方法^[8]。物質平衡法作為動態法的一種在目前的頁巖氣藏評價中得到了廣泛應用，考慮頁巖氣中吸附氣和游離氣的吸附與解吸特性，King^[9]在有限水侵條件下建立了泥盆系頁巖氣藏的物質平衡方程。Clarkson等^[10]忽略水和地層壓縮系數建立了適用于煤層氣、頁巖氣的物質平衡方程。Ahmed等^[11]、Firanda等^[12]考慮吸附效應、水和地層壓縮系數建立了煤層氣的物質平衡方程，其分別可以簡化成King、Clarkson所提出頁巖氣藏物質平衡方程。Moghadam等^[13]。重新定義了Z因子，提出了相似于King所推導的物質平衡方程。但上述方程都假設在地層條件下吸附氣的儲集不會影響到游離氣，并且沒有考慮頁巖氣藏的裂縫系統。劉鐵成等^[14]在考慮頁巖氣吸附與解吸特性的基礎上建立了考慮裂縫系統的頁巖氣藏物質平衡方程。但上述這些方程在考慮頁巖氣的吸附／解吸特性時，都只考慮了解吸氣體積而未考慮吸附相自身體積隨地層壓力的變化。Williams等人^[15]針對吸附性氣藏考慮了吸附層體積變化建立了物質平衡方程，但是未考慮頁巖氣藏的裂縫系統。Ambrose等^[16]通過熱力學和SEM成像研究發現頁巖氣中有機質與連通孔隙體積有關，有機質孔隙不僅存儲吸附氣，也為游離氣提供儲集空間。吸附氣與游離氣儲集空間相互影響，而不是之前認為的吸附氣與游離氣的儲集空間相互獨立，互不影響。石曉兵等^[17]在考慮吸附相體積的情況下使用容積法計算得到更為準確的頁巖氣藏地質儲量。筆者基于物質平衡原理，考慮頁巖氣吸附相體積隨地層壓力的變化，并分別考慮基質系統和裂縫系統的儲層、流體物性，推導了新的裂縫性頁巖氣藏物質平衡方程，對原有物質平衡方程做出了改進。

1　頁巖氣藏物質平衡方程的建立

在建立物質平衡方程時作如下假設：①頁巖氣藏為一個等溫系統，地層溫度在整個開發過程巾一直保持不變；②同l時間氣藏內各點壓力和采出程度相同；③忽略地層水中的溶解氣；④裂縫系統和巖石基質系統均可壓縮，但各自壓縮系數不同；⑤裂縫系統和巖塊基質系統束縛水飽和度不同；⑥不存在水侵和忽略地層產水。

在頁巖氣藏中，裂縫不僅是氣體的儲集空間，也是頁巖氣的生產運移通道。在頁巖氣藏開發過程中，裂縫系統內的游離氣首先被采出地層。隨著地層壓力的降低和部分游離氣的采出，以吸附形式儲集在有機質及礦物黏土表面的吸附氣從基質內表面解吸成為游離氣，然后隨基質系統內原始游離氣擴散到裂隙系統中，最后經天然裂縫和誘導裂縫進入井底。目前，頁巖氣的解吸過程通常使用蘭格繆爾等溫線來表征^[18]，其將吸附氣量描述為在等溫條件下壓力的函數：



在通過實驗室?guī)r心測試已知頁巖氣藏巖石的蘭格繆爾體積和蘭格繆爾壓力2個參數的情況下，在地面條件下頁巖氣藏的吸附氣體積為：



而在地層條件下，吸附氣是以吸附相狀態賦存的，根據r1Vl＝r2V2得到一定地層壓力下的吸附相體積為：



隨著地層壓力下降，巖石顆粒和地層束縛水發生彈性膨脹，基質系統和裂縫系統孔隙體積分別減少，即



隨著地層壓力下降，吸附相氣體發生解吸，在地層條件下解吸氣體積為：



根據頁巖氣藏地下儲集空間體積平衡原理，基質系統原始游離氣體積+裂縫系統原始游離氣體積+原始吸附氣吸附相體積＝剩余游離氣體積+剩余吸附相體積+基質體系巖石與束縛水膨脹體積+裂縫體系巖石與束縛水膨脹體積，其中剩余游離氣體積南剩余的原始游離氣及剩余的解吸氣組成，即



令





代入式(7)后整理得到：



2　模型求解



若不考慮吸附相體積隨地層壓力的變化，則



則式(8)可表達為如下形式：

F＝E1Gf+E2Gm 　　　　　　         　　　　　　　　　(10)



式(10)兩邊同時除以E1后得到：



利用(E2／El)-(F／El)關系可作一條直線，其截距為裂縫游離氣的儲量(Gf)，斜率為基質游離氣的儲量(Gm)。分別考慮頁巖氣的基質系統和裂縫系統，則頁巖氣的總地質儲量為基質系統的游離氣儲量、裂縫系統的游離氣儲量及吸附氣儲量之和，可表示為：



3　實例計笪與分析

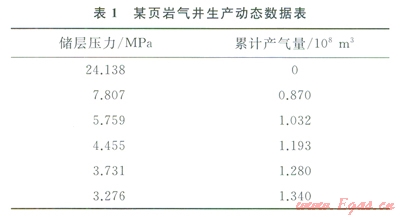

已知某頁巖氣藏的基本參數為：T＝366.48K，gg＝0.69，pi＝24.138MPa，Bgi＝0.00478，Cm＝4.35×10⁴MPa^-1，Cw＝4.35×10⁴MPa^-1，Cf＝8.7×10^-3MPa^-1，j＝0.021，Smwi＝0.2，Sfwi＝0.05，rb＝2.47g／cm³，rs＝0.34g／cm³，rsc＝0.00077g／cm³，VL＝2.76m³／t，pL＝3.69MPa。生產數據如表1所示。

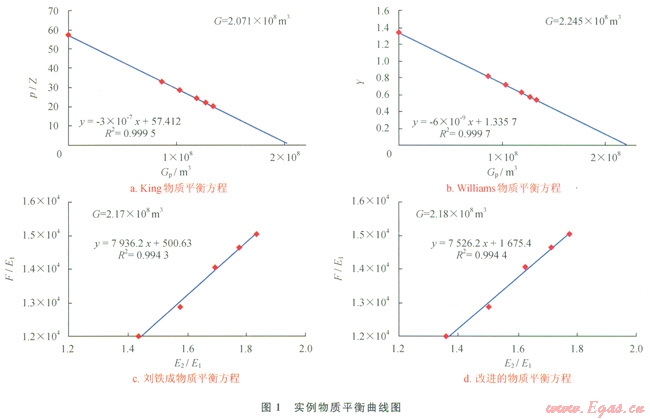

根據上述數據，利用King物質平衡方程、williams物質平衡方程、劉鐵成物質平衡方程及筆者提出的改進的物質平衡方程，計算了該實例頁巖氣井的原始地質儲量(圖1)。



由圖l可知，由于King物質平衡方程既沒考慮吸附相體積隨地層壓力的變化，也沒考慮頁巖氣藏的裂縫系統，計算所得儲量偏小；而Williams物質平衡方程考慮吸附相體積隨地層壓力的變化，但沒有考慮頁巖氣藏的裂縫系統，計算所得儲量偏大。劉鐵成提出的物質平衡方程和筆者提出的改進后物質平衡方程均考慮了頁巖氣藏的裂縫系統，但由于劉鐵成物質平衡方程沒有考慮吸附相體積，計算所得儲量略微偏小。同時劉鐵成物質平衡方程的(E2／El)-(F／El)關系曲線的斜率更大，故計算所得的基質系統游離氣儲量更大(7136.7×l0⁴m³)，裂縫系統游離氣儲量更小(1960.6×10⁴m³)。

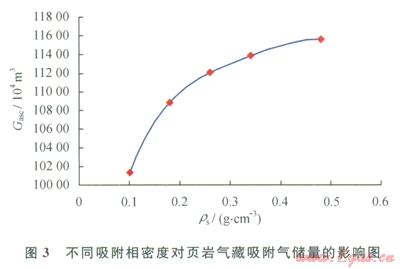

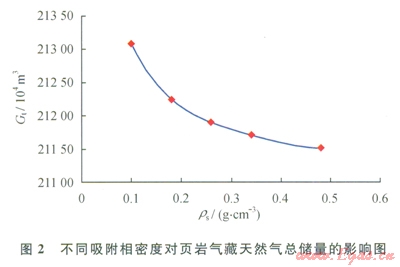

由E2的關系式可知，吸附相密度的取值對最終預測儲量有影響。Ambrose等^[16]使用分子動態模擬法獲得了吸附相的密度，而不同的方法獲得的吸附相密度有一定差異。由圖2、3可知：吸附相密度增大，由改進的物質平衡方程計算得到的吸附氣儲量隨之增加，天然氣總儲量隨之減小，但減小量相對較小。





4　結論

1)對于頁巖氣藏，其天然裂縫及微裂縫發育具備一定的儲集能力，筆者分別考慮裂縫系統和基質系統的流體性質和儲層性質，建立了考慮吸附相體積隨地層壓力變化的裂縫性頁巖氣藏物質平衡方程。

2)通過實例分析表明，同時考慮吸附相體積變化及裂縫系統的頁巖氣藏物質平衡方程計算的儲量較為準確。頁巖氣藏中吸附氣儲量和裂縫系統中的游離氣儲量均十分可觀。因此，考慮頁巖氣藏吸附相體積變化及分別考慮裂縫系統和基質系統的流體性質和儲層性質，對于建立頁巖氣藏的物質平衡方程是必要的。

3)筆者探索性地研究了吸附相密度對頁巖氣地質儲量的影響。隨吸附相密度增大，頁巖氣藏吸附氣儲量增大，而總地質儲量略有減小。對于儲層溫度、壓力、孔隙半徑與吸附相密度的關系及最終對儲量計算的影響還有待進一步研究。



符號說明

Gt為頁巖氣總地質儲量，m³；Gm為摹質系統游離氣儲量，m³；Gf為裂縫系統游離氣儲量，m³；Gasc為解吸氣地面標準體積，m³；Gas為地下吸附相體積，m³；j為孔隙度，無量綱；Smwi為基質系統束縛水飽和度，無量綱；Sfwi為裂縫系統束縛水飽和度，無量綱；Bgi為地層壓力為p時氣體體積系數，無量綱；Bg為地層壓力為p時氣體體積系數，無量綱；rb為巖石視密度，g／cm³；rs為地層條件下吸附相密度，g／cm³；rsc為標準狀態下天然氣密度，g／cm³；V為在一定溫度和壓力下單位質量巖石所吸附的標準狀態氣體體積，m³／t；VL為Langmuir體積，在測量溫度和最大壓力下的理論最大吸附體積值，m³／t；pL為Langmuir壓力，理論最大吸附體積一半的氣體被吸附至表面時的壓力，MPa；pi為原始地層壓力，MPa；p為地層壓力，MPa；GP為累計產氣量，m³；Gh為目前天然氣地質儲量，m³；Cw為地層水壓縮系數，MPa^-1；Cf為裂縫壓縮系數，MPa^-1；Cm為基質壓縮系數，MPa^-1；T為儲層溫度，K；gg為氣體相對密度，無量綱。



參考文獻

[1]BUSTIN R M，BUSTIN A，ROSS D，et al．Shale gas oppor tunities and challenges[c]．AAPG Annual Convention，20-23 April 2008，San Antonio，Texas，USA．Tulsa，Oklahoma：AAPG,2009．

[2]FARAJ B，WILLIAMS H，ADDISON G，et al．Gas potential of selected shale formations in the Western Canadian Sedimentary Basin[J]．GasTIPS l0，Winter 2004(1)：21-25．

[3]武景淑，于炳松，李玉喜．渝東南渝頁1井頁巖氣吸附能力及其主控因素[J]．西南石油大學學報：自然科學版，2012，34(4)：40-48．

WU Jingshu，YU Bingsong，LI Yuxi．Adsorption capacity of shale gas and controlling factors from the well Yuye l at the southeast of Chongqing[J]．Journal of Southwest Petroleum University：Science&Technology Edition，2012，34(4)：40-48．

[4]WILLIAMS KOVACS J D，CLARKSON C R．Using stochastic simulation to quantify risk and uncertainty in shale gas prospecting and development[C]//paper l48867-MS presented at the Canadian Unconventional Resources Conference，l5-17 November 20ll，Alberta，Canada．NewYork：SPE，2011．

[5]李延鈞，劉歡，劉家霞．頁巖氣地質選區及資源潛力評價方法[J]．西南石油大學學報：自然科學版，2011，33(2)：28-34．

LI Yanjun，LIU Huan，LIU Jiaxia．The method of shale gas geological constituency and resource potential evaluation[J]．Journal of Southwest Petroleum University：Science&Technology Edition，2011，33(2)：28-34．

[6]李新景，胡素云，程克明．北美裂縫性頁巖氣勘探開發的啟示[J]．石油勘探與開發，2007，34(4)：392-400．

LI Xinjing，HU Suyun，CHENG Keming．Suggestions fromdevelopment of fractured shale gas in North America[J]．Petroleum Exploration and Development，2007，34(4)：392-400．

[7]馬文辛，劉樹根，黃文明，等．鄂西渝東志留系儲層特征及非常規氣勘探前景[J]．西南石油大學學報：自然科學版，2012，34(6)：27-37．

MA Wenxin，LIU Shugen，HUANG Wenming，et al．Reservoir rocks characters of Silurian and its unconventional gas prospection in western Hubei and eastern Chongqing[J]．Journal of Southwest Petroleum University：Science＆．Technology Edition，2012，34(6)：27-37．

[8]李艷麗．頁巖氣儲量計算方法探討[J]．天然氣地球科學，2009，20(3)：466-469．

LI Yanli．Calculation methods of shale gas reserves[J]．Natural Gas Geoscience，2009，20(3)：466-469．

[9]KING G R．Material balance techniques for coal seam and Devonian shale gas reservoirs with limited water influx[J]．SPE Reservoir Engineering，1993，8(1)：67-72．

[10]CLARKSON C R，MCGOVERM J M．Study of the potential impact of matrix free gas storage upon combed gas reserves and production using a new material balance equation[C]//Proceedings of the 2001 International Coalbed Methane Symposium．Tuscaloosa，Alabama：The University of Alabama，2001：133-l49．

[11]J AHMED T，CENTILMEN A，ROUX B．et al．A generalized material balance equation for coalbed methane reservoirs[C]//paper l02638-MS presented at the SPE Annual Technical Conference and Exhibition，24-27 September 2006，San Antonio，Texas，USA．New York：SPE，2011．

[12]FIRANDA E．The development of material balance equations for coalbed methane reservoirs[C]//paper l45382-MS presented at the SPE Asia Pacific Oil and Gas Confcrence and Exhibition，20-22 September 2011，Jakarta，Indonesia．New York：SPE，2011．

[13]MOGHADAM S，JEJE O，MATTAR L．Advanced gas material balance in simplified format[J]．Journal of Canadian Petroleum Technology，2010，50(1)：90-98．

[14]劉鐵成，唐海，劉鵬超，等．裂縫性封閉頁巖氣藏物質平衡方程及儲量計算方法[J]．天然氣勘探與開發，2011，34(2)：28-30．

LIU Tiecheng，TANG Hai，LIU Pengchao，et al．The calculation method of the fractu red bounded shale gas reservoir material balance equation and reserves calculation method[J]．Natural Gas Exploration and Development，2011，34(2)：28-30．

[15]WILLIAMS-KOVACS J D，CLARKSON C R，NOBA K HT M．Impact of material balance equation selection on rate transient analysis of shale gas[C]//paper l58041-MS presented at the SPE Annual Technical Conference and Exhibidon，8-10 October 2012，San Antonio，Texas,USA．New York：SPE，2012．

[16]AMBROSE R J，HARTMAN R C，DIAZ CAMPOS M，et al．New pore scale considerations for shale gas in place calculations[C]//paper l31772-MS presented at the SPE Unconventional Gas Conference，23-25 FebrHarv 2010，Pittsburgh，Pennsylvania，USA．New York：SPE，2010．

[17]石曉兵，楊火海，范翔宇，等．頁巖氣儲量計算的新方法[J]．天然氣工業，2012，32(4)：60-62．

SHI Xiaobing，YANG Huohai，FAN Xiangyu，et al．New methods for shale gas reserves calculation[J]．Nat ural Gas Industry，2012，32(4)：60-62．

[18]BUMB A C，MCKEE C R．Gas well testing in the presence of desorption for combed methane and Devonian shale[J]．SPE Formation Evaluation，1985，3(1)：l79-l85．



本文作者：張烈輝  陳果  趙玉龍  劉其芬  張和成

作者單位：“油氣藏地質及開發工程”國家重點實驗室·兩南石油大學

  中國石油西南油氣嗣公司勘探開發研究院

  中國石油華北油田公司第一二采油廠
