摘　要：闡述國內外城市燃氣管道完整性管理的研究進展，介紹國外城市燃氣管道完整性管理的法規和標準，提出燃氣管道完整性管理體系，探討了管理體系中的技術體系。

關鍵詞：城市燃氣管道  完整性管理  法規標準  管理體系  技術體系

Researcg on City Gas Pipeline Integrity Management and Technology System

Abstract：The researeh progress in city gas pipeline integrity management at home and abroad is described．Foreign regulations and standards for city gas pipeline integrity management are introduced．A city gas pipeline integrity management system is proposed and the technical system in the management system is discussed．

Key words：city gas pipeline；integrity management；regulations and standards；management system；technical system

1　概述

城市燃氣管道完整性管理(Distribution Integrity Management Program，簡稱DIMP)是指燃氣運營企業根據不斷變化的管道因素，對管道運營中面臨的風險因素進行識別和技術評價，制定相應的風險控制對策，不斷改善識別到的不利影響因素，從而將管道運營的風險水平控制在合理、可接受的范圍內，最終達到持續改進、減少和預防管道事故發生，經濟合理地保證管道安全運行的目的^[1-2]。

2　城市燃氣管道完整性管理研究進展

國外油氣管道安全評價與完整性管理始于20世紀70年代的美國，至90年代初期，美國的許多油氣管道都已應用安全評價與完整性管理技術來指導管道的維護工作。美國油氣管道完整性管理較早在長輸油氣管道開展。為指導長輸油氣管道完整性工作，美國機械工程師協會制定了ASME B31.8S《天然氣管道完整性管理系統》，美國石油學會制定了API ll60《危險液體管道完整性管理系統》^[3-4]。

城市燃氣管道完整性管理的研究從2000年左右開始。2005年，美國國家管道和危險材料安全管理局(Pipeline&Hazardous Materials Safety Adminis-tration，簡稱PHMSA)、燃氣輸配工業協會和國家管道安全協會共同發布了《燃氣管道完整性管理第一階段調研報告》。該報告指出，PHMSA實施的危險液體管道和輸氣管道完整性管理并未對城市燃氣管道提出要求，但是針對燃氣輸配管道的完整性管理非常必要。開展完整性管理最有效的方法是制定高層次的法規和標準，由聯邦政府發布，指導全國完整性管理工作開展。該報告強調，應當在2年內制定針對城市燃氣管道的完整性管理法規，這樣燃氣運營企業可以在2008年時參考法規要求制定完整性管理方案，2009年推行完整性管理。該報告還指出美國部分州的燃氣企業在防止第三方損壞和開挖方面的做法對于降低管道事故是有效的，應當納入完整性管理的范疇^[5]。

近年來，我國城市燃氣行業開始開展城市燃氣管道完整性管理的研究與實踐工作。2012年，Gl3／T 50811—2012《燃氣系統運行安全評價標準》發布，推動了完整性管理的發展。國內大型燃氣企業如北京燃氣集團、深圳燃氣集團、中國石油昆侖燃氣公司等也開展了完整性管理研究工作。

3　國外燃氣管道完整性管理法規和標準

燃氣管道完整性管理法規和標準是實施管道完整性管理的重要指導性文件。為了有效推進燃氣管道完整性管理工作，美國、加拿大等國家燃氣管理和研究機構制定了相關的法規和標準，主要的法規和標準見表l。表l中APGA是美國公共燃氣協會的簡稱，GPTC是美國燃氣協會(簡稱AGA)的下屬機構燃氣管道技術委員會的簡稱。

2009年，美國聯邦法規中增加燃氣管道完整性管理的內容，其CFR l92的P部分明確指出，2011年8月2日以前所有燃氣企業必須實施管道完整性管理，并提出了燃氣管道系統(包含液化石油氣系統)開展完整性管理的最低要求。隨后，美國的城市燃氣管理機構和研究機構發布了一系列規范性文件，提出了完整性管理的操作方法。同時，美國燃氣相關研究機構研發了完整性管理商業軟件，這些軟件可以幫助燃氣企業制定完整性管理方案。其中影響力較大的軟件有美國新世紀軟件公司(New Century)根據聯邦法規條例要求開發的燃氣管道完整性管理軟件系統。以上法規和標準及商業軟件有效地促進了美國燃氣管道完整性管理技術的發展。

4　城市燃氣管道完整性管理體系

燃氣管道完整性管理體系是針對燃氣管道完整性管理的計劃、實施、效能、質量、評審、培訓、改進等內容，建立具有規定性、強制性、科學性的可執行、可操作、可遵循的管理文件、技術文件及技術標準。該體系劃分為管理體系和技術體系，其中管理體系包括法規標準、管理手冊、體系文件及管理方案等；技術體系包括對燃氣管道運營中各種問題的發現、分析、解決、改進等^[6]。

根據國外城市燃氣管道完整性管理研究成果，結合我國長輸管道完整性管理成功經驗，提出城市燃氣管道完整性管理流程和主要內容。城市燃氣管道完整性管理的順利開展需要建立總體框架，明確完整性管理的方針、工作內容、實施流程，以解決國內相關工作不夠系統全面的問題，提升管道管理水平。城市燃氣管道完整性管理的6個關鍵環節為數據管理、泄漏管理方案、風險評價、完整性評價、維修維護和效能評價，這6個環節涵蓋了管道完整性管理工作的各個階段，指明了開展燃氣管道完整性管理的主要內容和工作順序。

5　完整性管理技術體系

管道完整性管理的技術體系主要由數據管理、風險評價、管道檢測與完整性評價、監測、管道修復、完整性管理技術平臺、泄漏管理等技術構成。

①數據管理技術

管道完整性管理首先是對管道數據進行管理，數據是管道完整性管理的重要基石。燃氣管道完整性管理涉及的數據可分為3大類：a．管道空間數據，主要指管道中心線控制點坐標、高程、遙感影像以及重要管道設施(彎頭、閥門、調壓站)坐標和埋深。b．管道屬性數據，主要指管道設施(閥門、彎頭、防腐層、焊縫、鋼管信息、調壓站)數據、管道陰極保護數據、管道雜散電流干擾情況、管道基礎地理信息數據(公路、鐵路、水文、地震帶、土壤腐蝕性等)。c．管道運行管理數據，主要指管道日常巡線、陰極保護、水工保護、第三方破壞、應急搶險、檢測評價數據等。針對城市燃氣管道的數據管理，應當首先根據其屬性和特點，制定完善的數據采集與處理的規范性文件。通過建立數據管理作業文件，可有效規范數據采集過程和數據保存的格式。

②風險評價技術

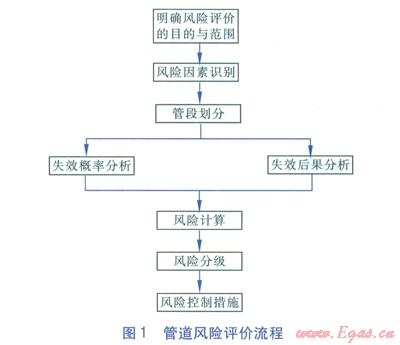

風險評價是指識別出對管道安全運行產生不利影響的風險因素，評價事故發生的可能性和后果，綜合得到管道風險大小，并提出相應風險控制措施的分析過程^[6]。風險評價是完整性管理的關鍵環節，應根據評價范圍、復雜程度采用不同的方法和技術。管道風險評價流程見圖l，其中的幾個主要環節一般為風險因素識別、失效概率分析、失效后果分析和風險分級。

③管道檢測與完整性評價技術

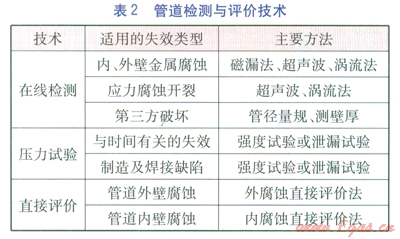

管道在建設和運營過程中，由于各種原因不可避免地會產生凹陷、變形、腐蝕以及由于外力產生的破壞、位移等，造成管道變形、泄漏、爆炸等失效模式，導致輸氣中斷、人員傷亡、財產損失、環境破壞等失效后果。完整性評價是利用基于風險的燃氣管道安全檢測技術，評估管道現行狀態，確定維修維護措施與再評價周期的過程。由于城市燃氣管道與長輸管道在管材、管徑、壓力等級、連接方式等各方面存在較大差異，適用于長輸管道上的完整性檢測方法不可直接移植于城市燃氣管道。目前國內外用于燃氣管道的檢測與評價技術主要有在線檢測、壓力試驗和直接評價3方面，見表2。

④監測技術

監測技術主要包括腐蝕監測、內外壁壁厚監測、沉降變形定量監測、一般性監測與檢驗、線路監測、地質位移監測和運行參數監測等多方面內容。監測技術是完整性管理的重要內容，其作用為：為科學管理與決策提供依據；預防事故發生；預測設備壽命；改善管道運行狀態，提高設備的可靠性，對管道安全、保證操作人員安全和減少環境污染等方面起到有益的作用；有利于分析影響管道完整性的原因，了解失效過程與管道運行工藝參數之間的關系，評價技術方法的實際效果。

⑤管道修復技術

燃氣管道運營企業應按照管道內外檢測、試壓、直接評估中發現的危險缺陷的嚴重程度，確定缺陷點維修的時間表。修復方法主要包括：換管，打磨，鋼制修補套筒A型套筒，鋼制保壓修補B型套筒，玻璃纖維修補套筒，焊接維修、堆焊、打補丁，環氧鋼殼修復技術，夾具維修等臨時搶修。

⑥完整性管理技術平臺

城市燃氣管道完整性管理需要根據燃氣管道完整性管理的特點和運營管理的發展趨勢，研制一套適合燃氣管道完整性管理的信息平臺。燃氣管道完整性管理信息平臺建設還需要強有力的關鍵技術支撐，這些關鍵技術主要包括：管道數據模型技術、高分辨率的衛星遙感和數字航測技術、3S(全球定位系統GPS、遙感系統RS和地理信息系統GIS)一體化技術等。

⑦泄漏管理技術

泄漏管理工作主要依靠可靠的泄漏管理方案，燃氣運營企業在制定泄漏管理方案時，應當包含5個基本要素：泄漏點定位，分析與泄漏點相關聯的風險因素，進行泄漏分級，確定泄漏檢測優先級，自我評價與記錄保存。

城市燃氣管道分支多，接口和閥門也較多，存在多處動密封和靜密封，管道發生的泄漏事故遠遠多于長輸管道。因此，完整性管理方案重點應該放在識別造成泄漏的因素和泄漏點的定位，同時加強泄漏發生時的應急處理。

6　結語

①美國從2005年左右開始投入較多的力量研究城市燃氣管道的完整性管理方法，PHMSA、GPTC和APGA等機構制定了燃氣管道完整性管理相關法規、標準。

②城市燃氣管道完整性管理體系包含管理體系和技術體系，管理體系是指法規標準、管理手冊、體系文件及管理方案；技術體系主要由數據管理、風險評價、管道檢測與完整性評價、監測、管道修復、完整性管理技術平臺、泄漏管理等技術構成。
