摻混比對混煤燃燒特性的影響實驗研究

摘 要

摘 要： 采用熱重分析儀，對3種單煤以及不同摻混比(質量比)下兩兩摻混的混煤進行了熱重分析實驗。根據實驗結果，對不同摻混比混煤的著火溫度、可燃特性、穩燃特性、燃盡特性及綜
摘 要： 采用熱重分析儀，對3種單煤以及不同摻混比(質量比)下兩兩摻混的混煤進行了熱重分析實驗。根據實驗結果，對不同摻混比混煤的著火溫度、可燃特性、穩燃特性、燃盡特性及綜合燃燒特性等進行了探討。按一定比例摻混，可有效改善燃煤的燃燒特性。
關鍵詞： 混煤； 摻混比； 熱重分析； 著火溫度； 燃燒特性； 可燃特性； 穩燃特性；燃盡特性； 綜合燃燒特
    Abstract：The experiments of three kinds of single coals and their binary blends with different mixing ratios(mass ratio)are performed by thermo-gravimetric analyzer． According the experimental resuhs，the ignition temperature，combustibility，stable combustion characteristics．Burn-out characteristics and comprehensive combustion characteristics of the blended coals with different mixing ratios are discussed．The combustion characteristics of coals are improved effectively by mixing them in suitable proportions．
Key words：blended coal； mixing ratio；thermo-gravimetric analysis； ignition temperature： combustion characteristics； combustibility； stable combustion characteristics： burn-out characteristics； comprehensive combustion characteristics

    目前，由于我國煤炭運輸能力不足以及國家要求火電站盡量燃用低品位煤，因此火電廠往往燃用混煤。有資料表明，混煤的配置對煤粉的著火、燃盡、結渣、污染物的形成等有著重要影響[1-4]。因此，有必要對混煤的燃燒特性進行實研究。本文結合工程實例，對摻混比對混煤燃燒特性的影響進行實驗研究。
1 實驗煤種和實驗條件
    國電湖南寶慶煤電有限公司2×660 MW火力發電機組采用DG2070/25.4-Ⅱ9型超臨界前后對沖火焰煤粉鍋爐，根據設計煤種及熱力計算的混煤參數范圍，結合邵陽及周邊地區煤源情況(煤質、產量等)及電廠實際進煤情況，從所采煤樣中選取了3種單煤分別進行單煤樣和混煤樣的熱重分析實驗。通進一步分析計算，獲得各煤樣的可燃性指數、穩燃性指數、煤焦判別指數、綜合燃燒特性指數等燃燒特性判別指標，并據此獲得適合的摻混比。
 ①實驗用煤
實驗用煤為烏峰煤、石下江煤、新東煤3種單煤，將烏峰煤分別與石下江煤、新東煤按不同比例摻混[5] 。

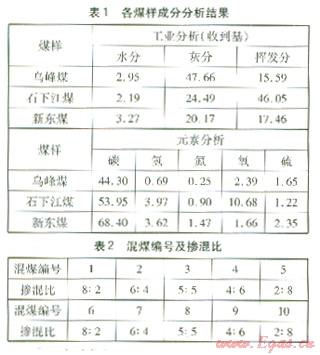

各煤樣的成分分析結果(質量分?jǐn)?shù))見表l。由表1可知，烏峰煤揮發分最低，灰分最高。各種混煤編號及摻混比(質量比)見表2，其中混煤1～5為烏峰煤與石下江煤的混煤，混煤6～10為烏峰煤與新東煤的混煤。



②實驗儀器及目的
實驗采用STA449F3型熱重分析儀，在設定的程序下，定量測試煤樣的質量、溫度的變化，通過專用軟件得出煤樣燃燒的TG、DSC曲線，并對TG曲線進行微分平滑處理可以得到DTG曲線[6]。然后對曲線進行分析，得出計算所需的參數：著火溫度、最快燃燒溫度、燃盡溫度、可燃質量等。
TG曲線反映燃燒過程中煤樣失重量(率)隨溫度(時間)的變化，DTG曲線反映燃燒過程中煤樣失重速率隨溫度(時間)的變化，DSC曲線反映燃燒過程中煤樣與參比物之間的能量差隨溫度(時間)的變化。
③實驗條件
工作溫度：室溫至l l50℃。實驗升溫速率：20℃/min。氣氛條件：模擬空氣環境(氮?dú)饬髁?0mL/min，壓力0.05 MPa；氧氣流量10 mL/min，壓力0.03 MPa)。實驗煤樣質量：(10±1)mg。煤樣粒徑(過200目篩)<74μm。
2 TG、DTG曲線及燃燒特性參數
    ①TG、DTG曲線

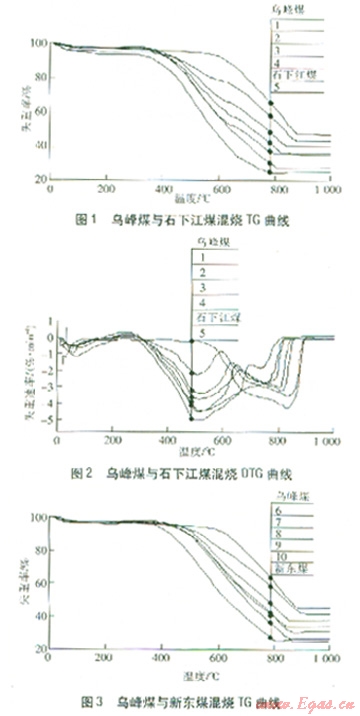

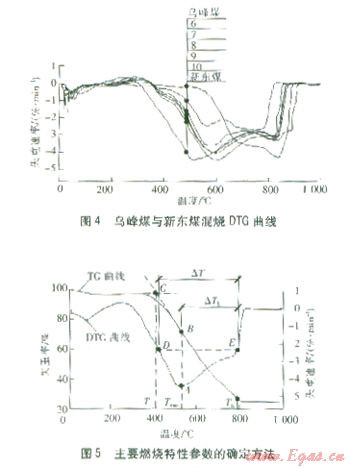

實驗得到各煤樣的TG、DTG曲線，分別見圖1～4。


②燃燒特性參數
采用較常用的TG—DTG法來確定煤樣的著火溫度。在DTG曲線上，過峰值點A(點A對應的溫度為T(mén)max)作垂線與TG曲線交于點B，過點曰作TG曲線的切線，該切線與過失重開始點的水平線的交點C所對應的溫度定義為著火溫度[7] （見圖5）。

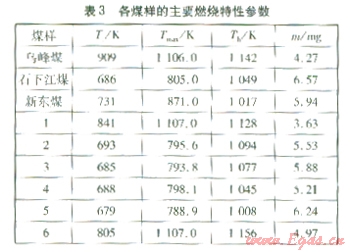

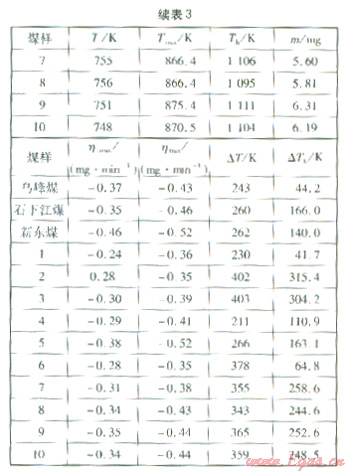

    取點A對應的失重速率的50%，與點A左側DTG曲線交點D，過點D作水平線與點A右側DTG曲線交與點E，得到ΔT、ΔTh，見圖5。主要燃燒特性參數見表3。

由表3可知，烏峰煤著火溫度最高，石下江煤著火溫度最低，新東煤著火溫度居中?；烀旱闹饻囟冉橛趦煞N單煤的著火溫度之間，而且隨著某種單煤比例的增加，混煤的著火溫度逐漸向該煤種的著火溫度靠近。
 3燃燒特性指標分析
①可燃特性
采用可燃性指數Cb對煤樣的可燃特性進行判斷[8]?？扇夹灾笖?shù)Cb的定義式為：

 式中Cb一——可燃性指數
可燃性指數Cb主要反映煤樣燃燒前期的反應能力，該值越大，表明可燃性越好。各煤樣的可燃性指數Cb見表4。由表4可知，單煤樣中，石下江煤、新東煤的可燃性較好，烏峰煤的可燃性較差?；烀旱目扇夹曰窘橛趦煞N單煤的可燃性之間，且隨著某種單煤比例的增加，混煤的可燃性指數Cb逐漸向該煤種靠近。烏峰煤與石下江煤按2:8摻混時，混煤的可燃性明顯變好。
②穩燃特性
采用穩燃性指數G對煤樣的穩燃特性進行判斷[8]，穩燃性指數G的定義式為：


式中G——穩燃性指數
   穩燃性指數G主要反映煤樣后續燃燒情況，該值越大，表明燃燒穩定性越好。各煤樣的穩燃性指數G見表4。由表4可知，單煤樣中，石下江煤及新東煤的穩燃性較好，烏峰煤的穩燃性較差?；烀旱姆€(wěn)燃性基本介于兩種單煤的穩燃性之間，隨著某種單煤比例的增加，混煤的穩燃性向該煤種穩燃性靠近。因此，按一定的比例摻混穩燃性能好的煤種可有效改善混煤的穩燃性能。
③燃盡特性
煤在著火后燃燒速率越高，越容易形成較高的燃燒溫度，燃燒越穩定，在一定的停留時間內燃盡程度也越高。
    △T所對應的DTG曲線所包圍的面積為煤焦可燃質聚積燃燒份額，△T越大，煤焦可燃質聚積燃燒份額越多?！鱐h/ΔT表示煤焦后期燃燒的聚集程度，它可問接反映煤焦后期燃燒的快慢?！鱐h/ΔT越短，表明煤焦燃盡所需時間越短，煤種后期燃燒所需的時間越少；反之，后期燃燒所需時間越長，燃盡情況越差?？捎妹航古袆e指數Hj來判別煤粉燃燒的燃盡特性[9]。煤焦判別指數Hj的定義式為：

式中Hj——煤焦判別指數
煤焦判別指數Hj反映了煤的燃盡性能的優劣，其值越大，表明燃盡性能越好。各煤樣的煤焦判別指數Hj見表4。由表4可知，烏峰煤的燃盡性能最好，新東煤居中，石下江煤最差。由不同摻混比混煤的煤焦判別指數可知，摻混燃盡性能好的煤種可有效改善混煤的燃盡特性。
④綜合燃燒特性
為了全面評價煤樣的燃燒情況，采用綜合燃燒特性指數SN。對煤樣的綜合燃燒情況進行評價[8]。綜合燃燒特性指數SN的定義式為：

式中SN——綜合燃燒特性指數
    SN越大，說明煤的燃燒特性越佳。各煤樣的綜合燃燒特性指數SN見表4。由表4可知，新東煤綜合燃燒特性最好，石下江煤次之，烏峰煤最差。烏峰煤與石下江煤2:8摻混時，混煤的綜合燃燒特性明顯變好。總體而言，摻混綜合燃燒特性好的煤種可有效改善混煤的燃燒特性。


4結論
①隨著摻混比的改變，混煤的可燃性指數、穩燃性指數、燃盡指數、綜合燃燒特性指數等燃燒特性評價指標均會發生一定的變化，變化基本處于兩種單煤的燃燒特性評價指標之間。
             ②通常情況下，隨著某種單煤比例的增加，混煤的燃燒特性指標逐漸向該煤種靠近。
    ③按一定比例摻混燃燒特性好的單煤可有效改善混煤的燃燒特性。當烏峰煤與石下江煤按質量比2:8摻混時，混煤的燃燒特征指標突出。

參考文獻：

[1] 高正陽，方立軍，周健，等．混煤燃燒特性的熱重試驗研究[J]．動力工程，2002(3)：1764—1767．
[2] 王國忠，吳生來．無煙煤與煙煤混燒特性試驗研究[J]．熱力發電，2009(3)：61—65．
[3] 曾漢才，姚斌，邱建榮，等．無煙煤與煙煤的混合煤燃燒特性與結渣特性研究[J]．燃燒科學與技術，1996(2)：181—189．
[4] 孫明，莫言學，李梅，等．混煤燃燒特性的熱重分析法研究[J]．能源技術與管理，2005(2)：50—51．
[5] 于鯨．如何提高煤質分析的準確性[J]．煤炭加工與綜合利用，2010(5)：46—48．
[6] 徐朝芬．煙煤與無煙煤混燃特性的熱分析試驗研究[J]．華北電力大學學報，2005(6)：29—32．
[7] 聶其紅，孫紹增，李爭起，等．褐煤混煤燃燒特性的熱重分析法研究[J]．燃燒科學與技術，2001(7)：72—76．
[8] 孫學信．燃煤鍋爐燃燒試驗技術與方法[M]．北京：中國電力出版社，2001：12—15．
[9] 方立軍，高正陽，閻維平．利用熱天平對電廠混煤燃盡特性的實驗研究[J]．華北電力技術，2001(1)：7—9．
本文作者：楊 威l， 鄢曉忠l， 張 輝1， 王 焱1， 劉定軍2，
陳紹龍2， 張藝漫l
作者單位：1．長沙理工大學 能源與動力工程學院；
2．國電湖南寶慶煤電有限公司























，
