三湖地區真假含氣地震異常的識別與處理技術

摘 要

摘要：柴達木盆地三湖地區地震剖面上的“低頻、同相軸下拉”現象是尋找氣藏的有效手段。但是隨著勘探的深入，發現地震反射異?，F(xiàn)象并不都是由于地層含氣引起的，一些特
摘要：柴達木盆地三湖地區地震剖面上的“低頻、同相軸下拉”現象是尋找氣藏的有效手段。但是隨著勘探的深入，發現地震反射異?，F(xiàn)象并不都是由于地層含氣引起的，一些特殊的地表條件(表層結構異常)也會造成類似的異?，F(xiàn)象，致使一些探井鉆探失利。在近兩年的該區高精度二維地震勘探中，通過針對性的表層調查方法和對近地表結構的精細解剖，弄清楚了地震反射異常與表層結構的對應關系，對表層結構引起的地震異常有了較深刻的認識；通過分析總結，提出了用反射時間法來甄別表層異常與地下含氣異常；在此基礎上，通過高精度折射靜校正處理技術消除了這些由于表層結構異常變化帶來的地震資料異常。這些技術措施的實施，為三湖地區地震資料真假異常的識別提供了比較實用的方法，在實際的生產應用中見到了較好的效果。
關鍵詞：柴達木盆地；三湖地區；表層；地震資料；異常；反射時間；靜校正；消除
   柴達木盆地三湖地區已經發現的含氣構造大多是幅度很低的同沉積背斜，三大氣田的發現和儲量的大幅度增加，很大程度上都是依賴于低頻、同相軸下拉等地震資料異?，F(xiàn)象來識別和發現的。但隨著勘探的深入，按照地震資料異常特點確定的油氣鉆探井出現了很多失利，使得油氣勘探陷入困境[1]。為此對該區域的地震資料異常進行了深入的研究，認識到地震剖面上的異常不僅僅和地下含氣有關，也和近地表結構有關[2]。該區地表相對比較平緩，地表巖性比較單一。一般都認為該區域表層結構相對簡單，靜校正問題不突出，地震資料處理過程中通常都是采用簡單的高程靜校正方法。近兩年來，在該區域開展了高精度二維地震勘探，在表層調查和靜校正方面有了長足的進步。在對表層結構研究的基礎上，對表層結構引起的地震資料異常進行了細致的分析和研究。
1 存在問題與技術需求

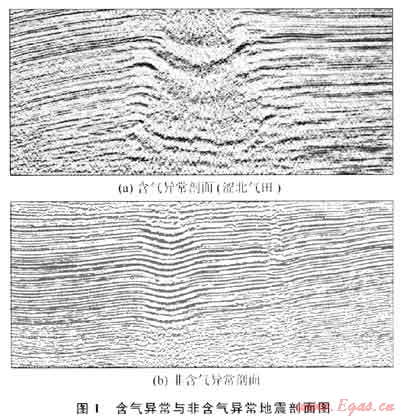

   如圖1-a所示，在三湖地區地震剖面上出現的低頻、同相軸下拉現象是典型的含氣識別標志。在圖1-b所示的地震資料異常與圖1-a含氣地震響應類似，但鉆探的結果未發現工業氣流。通過對該區域表層結構的調查和分析認識到，巨厚疏松的低降速帶也可以造成類似的地震異常[2]。如何有效識別近地表結構引起的地震異常，一直未得到很好的解決。從技術上講，需要有效的方法來識別和區分近地表結構引起的地震異常和地層含氣造成的地震異常，在識別的基礎上，采取一定的方法和措施對地表結構異常帶來的地震異常進行處理和消除。

2 主要技術方法及效果
2.1 精細表層調查及建模技術
2.1.1基于分區的表層調查技術
    表層調查應結合控制點的目的和作用來考慮。從表層調查所要完成的地質任務出發，針對不同的地表特點，采用不同的表層調查方法提高表層調查精度和施工效率。如在速度為正序的層狀介質區主要采用小折射調查；在低降速帶較厚的連續介質區采取層析表層調查；在結晶鹽夾層區采用小折射-微測井聯合調查；在低降速帶巨厚區采用超深微測井調查。同時，分區布設一定數量的微測井調查進行控制和驗證。
2.1.2模型迭代的表層調查技術
    為建立高精度的表層模型，采用模型迭代的調查技術提高對近地表的解剖精度。該流程通過對初次調查的地表模型進行綜合分析，對初次模型不合理的地方采取加密控制點或進行二次調查，然后加入新的調查結果重新建立模型。采取這種重復迭代的方式使最終建立的模型精度達到滿意的結果。
2.1.3內插控制點聯合建模技術
    三湖臺吉乃爾湖區受施工條件的限制，表層調查工作難以開展。因此提出了內插控制點聯合建模技術：結合大炮初至反演結果，內插控制點和常規表層調查結果聯合起來建立整個臺南地區的近地表結構模型。內插控制點聯合建模技術主要有兩部分：①基于表層調查控制點數據插值建模，在表層調查資料質量好、數據完整，具有穩定高速層頂界面的地區，以實際表層調查數據為基礎，合理優化參數，采用層間關系系數法建模；②基于初至波反演建模，湖區等不具備表層調查施工條件的空白區，利用初至層析反演模型結果，內插出空白區的控制點后聯合實際調查點建立模型。
2.1.4表層數據處理分析技術
    三湖鹽堿地表多為鹽泥交互層，表層結構構成方面非常復雜：如低速層+高速層(兩層結構)、低速層+高速層+低速層(三層結構)、低速層+多層降速、高速互層+高速層(多層結構)，以及高速層直接出露于地表的鹽堿層結構。這些結構廣泛存在，且在空間分布上又相互交融，給表層調查數據的分析帶來了較大困難。為提高建模精度，在數據分析上，主要采取了兩種技術：①等效層分析技術——通過等效原理對多層結構進行統層歸一；②平面優化分析技術——通過各種輔助軟件將各類表層物理參數繪制在平面圖上分析，除奇異值，保證數據符合地質變化規律。在分析中主要把握兩個原則：一是確保低降速靜校正相等；二是確?；鶞拭骒o校正相等。
2.1.5近地表整體解剖技術
    首先利用小折射、微測井資料、野外近地表巖性調查資料，以及攻關區域內的地物、地貌資料，查明表層結構基本特征，理清表層巖性、速度的分布規律；然后比對地震大炮資料，搞清表層巖性和剖面上可疑異常的對應關系；最后與大炮初至反演模型相結合，通過對比分析，弄清楚近地表結構變化規律，建立起精確的三維近地表模型。
2.2 反射時間法異常識別技術
    表層異常指地表附近一定區域的速度、厚度異常變化，表層異常范圍一般比含氣異常范圍要淺得多。含氣異常范圍和天然氣的埋藏深度有關，如臺南氣田近地表基本無含氣影響，從一定深度開始，到深層均有異常；澀北氣田從淺至深均受含氣異常的影響[3]。因此，對于一定深度的某一反射層來說，表層異常影響范圍一般在界面以上，而含氣異常范圍影響到了反射界面?；谶@一特點，表層異常、地下含氣異常對某一界面的反射時間的響應特征是不一樣的[4～5]。
    研究結果表明，不同位置單炮對于某一反射界面，表層異常和地下含氣異常的反射時間響應在檢波點域和CMP域是正好相反的。在檢波點域里，表層異常導致的反射時移是對齊的，在CMP域里是分散的；對于地下含氣異常，在檢波點域里，含氣異常導致的反射時移是分散的，在CMP域里是對齊的。實際資料應用表明(圖2)，利用反射時間法識別表層異常與含氣異常是可行的，從而為甄別該區域的表層結構異常提供了一種新的思路和方法。
2.3 表層結構與地震異常關系分析
    從近兩年高精度二維勘探剖面分析來看，三湖地區存在11處主要地震異常(圖3)。從圖3可以看到，臺南氣區南側條帶狀分布的地震異常對應的低降速帶相對較厚，該條帶狀異常區域?qū)?yīng)著低降速帶厚度較厚的疏松砂體，在調查中也發現該區域含水量較多，頻率衰減嚴重，屬于受低降速帶和含水量兩種因素影響的表層結構異常區。澀東地震異常帶存在速度較低的巨厚膠泥體且微測井施工時發現淺表氣發育，屬于表層結構和含氣同時影響的地震異常。工區東北角位于駝峰山前斜坡上，低降速帶也較厚，但探井顯示同時也含有天然氣。通過靜校正應用后，異常幅度有所降低，但依然存在，因此該區域也存在表層結構與含氣的雙重影響。澀北1、2號氣區、臺吉乃爾氣區、駝西區域從地表高程來看，位于地勢較高的山丘上，低降速帶厚度相對也較厚。但是從測線上看，發生異常的區域變化并不是非常劇烈，地震異常區域小于低降速帶的厚度變化區域，和相鄰部位比，是一個漸變的過程，沒有明顯的突變，低降速帶雙程旅行時沒有異常，因此異常主要是受含氣的影響。對這些異常，通過精細表層調查及建模技術建立的表層模型，結合反射時間法分析，進行了有效的識別。


2.4 高精度初至折射靜校正技術

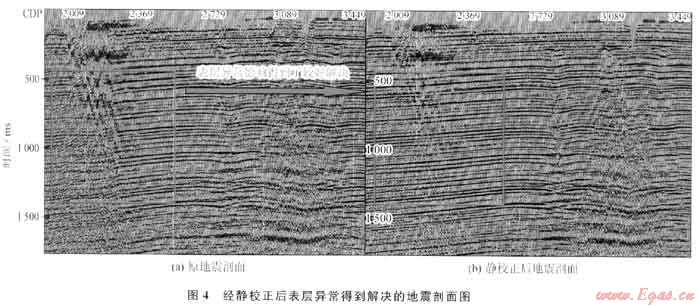

    三湖地區地表相對平坦，以往該區資料處理采用高程靜校正，導致在很多近地表異常地區地面資料較差。通過近兩年的研究，認識到該區的速帶變化劇烈，存在較多的局部低降速帶異常。對靜校正方法的分析，最終確定了適合本區法——折射靜校正方法?；谀Ｐ图s束的折射靜方法能提供高質量的中、長波長分量，同時，其短靜校正精度也較高。在實際靜校正工作中，主要了以下技術要點：①通過詳細的近地表結構的整剖，準確建立近地表模型，為折射靜校正提供了合模型約束參數；②通過對湖區、鹽堿地、鹽堿沼澤層含氣區等表層結構對大炮初至質量影響較大區，采用處理手段提高初至質量，提高了折射靜枝這些區域的應用精度；③通過提高折射波的識別、的折射分層、消除排列邊界效應的延遲時延拓，劉析反演模型，確定合理的靜校正計算標志層，最大地解決了該區存在的靜校正問題，消除了一些表常的影響(圖4)。

3 結論
   1) 精細的表層調查及建模技術是識別異常的基礎。
   2) 通過對異常反射時間響應特征分析，可以有效識別出表層異常，這提供了一種新的思路和方法。
   3) 大炮初至包含了豐富的近地表資料，對表層異常反應較靈敏，因而模型約束下的折射靜校正方法精度較高，能較好消除一些表層異常的影響。
參考文獻
[1] 張紹勝，曾富英，孔驊.柴達木盆地三湖地區地震異常分析[J].天然氣工業，2007，27(增刊1)：176-177.
[2] 王西文，徐鳳銀，馮云發，等.三湖地區地震資料處理中的靜校正方法研究[J].石油地球物理勘探，2007，42(5)：572-580.
[3] 張林，孫平，張紹勝.柴達木盆地第四系巖性氣藏成藏條件[J].天然氣工業，2009，29(9)：32-34.
[4] MIKECOX.反射地震勘探靜校正技術[M].李培明，柯本喜，譯.北京：石油工業出版社，2004.
[5] 陸基孟.地震勘探原理[M].東營：石油大學出版社，1993.

(本文作者：王海立 翟俊偉 寧宏曉 于寶華 趙榮艷 東方地球物理勘探有限責任公司敦煌經理部)
