摘要：隨著杭州天然氣市場的快速發展，上游天然氣供應總量限制與下游用氣需求快速增長的矛盾越來越突出，給城市燃?xì)夤芫W(wǎng)的安全運行帶來很大的壓力。建立GPRS遠程抄表系統可以幫助企業實時掌握大用戶用氣負荷變化信息，有助于企業在氣量調度、運營管理上的科學決策。但國內建成并穩定運行的遠程抄表系統很少，各家單位開發的監控軟件和遠傳終端設備沒有統一的技術標準和通訊接口標準，系統兼容性和可維護性差。本文系統闡述了杭州在組建燃?xì)膺h(yuǎn)程抄表系統過程中的設備選擇標準、安裝驗收技術，為推動燃?xì)庑袠I(yè)遠程抄表技術發展提供了寶貴的經驗。
關鍵詞：杭州燃?xì)?；遠程抄表；設備標準；安裝驗收技術
1 前言
杭州市管道天然氣市場近年來發展迅速，2010年供氣規模達到31719.4萬m3，同比增長25.95%；銷售氣量達到31005.6萬m3，同比增長26.45%。其中，民用戶規模為49.38萬戶，占總銷售氣量的19.57%；公建用戶1534戶，占總銷售氣量的51.57%；工業用戶25家，占總銷售氣量的13.69%。用氣結構呈現多元化趨勢，工業、公建用氣在燃?xì)怃N售結構的比重越來越高。隨著用氣規模的迅速擴大和用戶數量的大幅增加，上游天然氣供應總量限制和下游用氣需求快速增長的矛盾以及各城區中低壓供氣管網供氣能力的矛盾越來越突出，給杭州整個燃?xì)夤芫W(wǎng)的安全運行和公司在氣量調度、管理決策上帶來了很大的壓力，及時、準確地掌握用戶用氣量和用氣負荷變化規律最得尤為重要。按照傳統方法，就需要投入大量的人力、物力去現場采集數據，再人工統計整理和分析，不僅實時性差，還很容易出差錯。
2 國內燃?xì)釭PRS遠程抄表系統的發展現狀與存在問題
GPRS遠程抄表系統作為一項比較成熟的自動抄表技術，目前已廣泛應用于電力、自來水行業，但針對燃?xì)庑袠I(yè)的遠程抄表系統還處于剛起步階段。因為燃?xì)庑袠I(yè)具有不同于電力、自來水行業的特殊性，燃?xì)馐且环N易燃易爆氣體，燃?xì)獾挠嬃空{(diào)壓工藝流程相對比較復雜，在設計上還有防火防爆的要求。因此，針對燃?xì)庑袠I(yè)的遠程抄表系統相對還處于不斷摸索、完善的階段，相關理論研究很多，但實際建成并穩定運行的很少。而且，目前專業從事燃?xì)膺h(yuǎn)程抄表系統的開發單位較少，各家單位開發的遠程抄表系統一般都采用自己研發的監控系統軟件和GPRS遠程抄表設備，軟件和設備自成一套系統，相互之間沒有統一的設備技術標準和通訊接口標準，無法真正實現技術上的兼容，運行穩定性較差，給燃?xì)饨?jīng)營公司帶來一系列的后續運行維護、配件更換等困難。杭州燃?xì)夤驹诮M建燃?xì)膺h(yuǎn)程抄表系統過程中，針對試點中出現的問題，及時組織技術力量制定了遠程抄表設備標準和施工規范，從根本上解決了不同GPRS遠程抄表設備無法接入同一個平臺并穩定運行的問題。目前杭州已建成并投入運行1040塊遠程抄表終端，涉及終端設備廠家有浙江金卡、杭州鴻鵠等4家，運行狀況良好，平均在線率在90%以上，技術和施工管理都達到國內先進水平。
3 杭州燃?xì)釭PRS遠程抄表系統原理

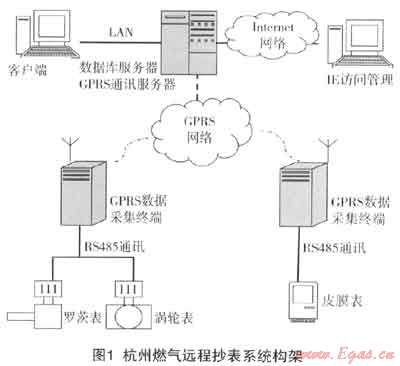

杭州燃?xì)膺h(yuǎn)程抄表系統由計量表具、GRPS無線網絡、GPRS數據采集終端、通訊服務器、數據庫服務器及客戶端組成。整個系統可分為數據采集層、無線網絡層和數據管理層3個層次。其系統架構如下：
采集數據時，由監控中心的計算機通過GPRS通訊網絡向每一臺GPRS遠傳數據采集器發出采集指令，數據采集控制器接收到GPRS無線網絡指令信號，采集器內DTU通過RS485總線讀取燃?xì)獗砝鄯e用氣量、瞬時流量、壓力、溫度等數據，并完成數據處理和存儲，然后采集器通過無線數傳模塊將處理后的數據以IP數據包的形式發送至GPRS/CDMA網絡服務器上，通訊服務器接收到GPRS/CDMA網絡服務器上的數據后，存儲到數據服務器。如果網絡通訊連接超時，系統認為遠傳表不在線，需要等待下一個采集周期，一般一個采集周期在20min-30min左右，可根據需要設定。
接入系統的計量表具應具備RS485通訊接口，如果沒有則需要進行改造。機械式皮膜表最常用的方法是將機械讀數輪拆下，換上光電直讀式數碼輪，該數碼輪內部集成控制芯片，具有將數字轉換成電氣信號和RS485通訊功能。渦輪表和羅茨表需安裝溫壓補償儀，溫壓補償儀不僅可以修正溫度、壓力對燃?xì)庥嬃康挠绊?，還帶有RS485通訊功能，通過信號線可直接接入GPRS數據采集終端。
工作站訪問有兩種工作模式，一種是客戶端模式，通過局域網與數據服務器連接，直接調讀數據庫服務器數據，典型的有MOSAIC 4.2遠程抄表監控系統。另一種是IE訪問模式，通過Internet互聯網，訪問數據庫服務器，不需要安裝專用的客戶端軟件，典型的有DYNAC遠程抄表系統。
4 遠程抄表點的篩選技術
根據杭州市燃?xì)饧瘓F(tuán)2010年運營統計年報分析，民用氣的特點是比較穩定，用氣量與點火數有比較穩定的線性關系，用氣負荷容易預測與管理。工業用氣的特點是用氣負荷受整個生產銷售景氣程度的影響，用氣負荷變化無規律。公建用氣中的鍋爐、空調用氣極易受氣溫等氣候因素影響，日用氣量波動幅度大。而日用氣量在100m3以上的工業公建大用戶用氣量占工業公建總用氣量的75%左右，因此只要對日用氣量100m3以上的大用戶安裝遠程抄表系統，就可以完全滿足實時氣量管理需求，還可以減少數據采集終端設備的投資及后續的運行維護工作量。
5 遠程抄表系統的設備標準與安裝技術
5.1 GPRS數據采集器標準

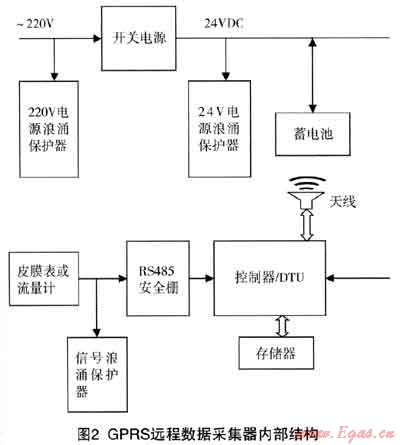

GPRS遠傳數據采集器是遠程抄表系統的重要設備，數據采集器具有RS485/232接口，通信速率為300～115200bps，通信協議采用MODBUS RTU/ASCⅡ工業通信協議，內部供電一般選擇24VDC。一只數據采集終端(DTU)實際應用中一般接1-3只燃?xì)獗怼?biāo)準GPRS遠程數據采集器內部結構如下：
5.2 G PRS數據存儲格式標準

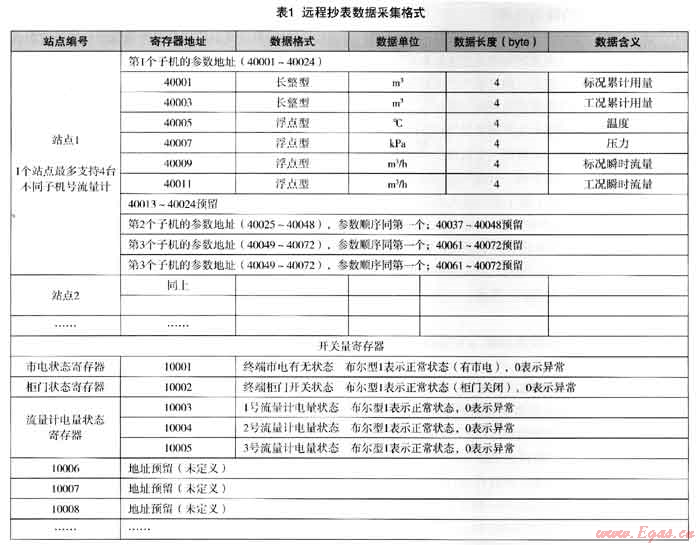

遠程抄表采集的數據有兩種類型，一種是計量表具數據，如流量、壓力、溫度等模擬量數據；另一種是狀態信號數據，如市電狀態、采集終端柜門狀態等開關量數據。數據采集格式見表1。
5.3 安全柵標準與安裝技術
用于遠程抄表系統的安全柵一般選擇RS485或RS232隔離式安全柵。隔離式安全柵采用了將輸入、輸出以及電源3方之間相互電氣隔離的電路結構，具備更強的輸入信號處理能力，由于信號線路無需共地，使得檢測和控制回路信號的穩定性和抗干擾能力大大增強，從而提高了整個系統的可靠性。安全柵應具備浪涌保護功能。若不具備，則必須單獨安裝信號浪涌保護器。
燃?xì)饬_茨表、渦輪表及皮膜表數碼計數器均采用RS485四線制輸出，一般選擇LBGS8093-EX系列或2108D系列安全柵。該規格的安全柵內部已經有防浪涌功能，不必再單獨安裝信號浪涌保護器和電源浪涌保護器，但13-16端子必須短接并接地。
埃爾斯特流量計采用的是六線制輸出，一般采用GS8193-EX系列安全柵，同時配裝信號浪涌保護器。

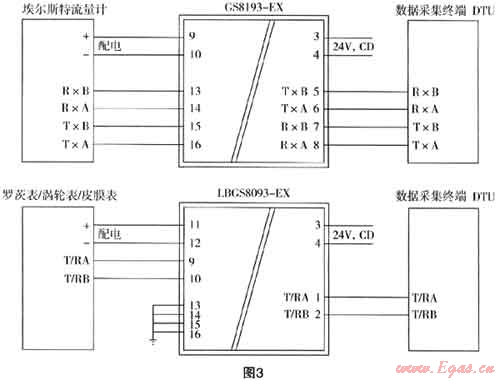

兩種不同規格的安全柵電氣接線圖如圖3。
5.4 供電系統標準及取電安裝技術
燃?xì)膺h(yuǎn)程抄表系統有兩種供電模式，一種為市電供電，另一種為太陽能供電。市電供電的核心元件是開關電源，輸入側為220V市電電源，輸出側是質量較高的24V直流電。直流輸出分兩路，一路供給GPRS數據采集終端，一路供給蓄電池。正常情況下，遠程系統由開關電源供電，蓄電池作為備用，處于充電狀態；當市電停電時，通過電源管理模塊將開關電源供電切換到蓄電池供電。
太陽能供電模式的核心元件是太陽能電池板和電源管理器。太陽能電池是通過光電效應直接把光能轉化成電能的裝置，太陽能電池板輸出電壓最大為1OV。電源管理器輸入接太陽能電池板，輸出分兩路，一路供給GPRS數據采集終端，一路供給蓄電池。
取電應根據遠程終端現場供電情況選擇，一般優先選擇從配電箱內取，因為配電箱有比較完善的電氣保護和接地系統，市電不宜從插座、開關處取電。如現場無市電，且從其他地方接入市電非常困難，則可選擇太陽能電池板供電，但必須具備光照充足、遮擋少且對周邊沒有影響3個條件。如果條件不滿足，還可以采用電磁閥取電，電磁閥取電是最后的選擇。
5.5 接地標準及安裝技術
(1) 接地標準包括浪涌保護、跨接和接地3部分。浪涌保護器(SPD)也叫防雷器，是一種為各種電子設備、儀器儀表、通訊線路提供安全防護的電子裝置。當電氣回路或者通信線路中因為外界的干擾突然產生尖峰電流或者電壓時，浪涌保護器能在極短的時間內導通分流，從而避免浪涌對回路中GPRS設備和流量計的損害。遠程抄表系統上有電源線路SPD和信號線路SPD兩種，電源線路SPD接在開關電源交流側或開關電源直流側，信號線路SPD接在流量計RS485信號線上。
(2) 跨接是用銅導線或編織銅線將設備與金屬護套管、金屬護套管與對接的金屬護套管、金屬護套管與接地線等兩個不同的設備短接起來，目的是防止靜電積聚和感應過電壓對套管內信號線、儀表等影響?？缃泳€一般選用編織軟銅線或6mm2的軟銅線，每個跨接的點都應該用跨接線連接起來，跨接點應使用金屬抱箍扎緊或用螺絲擰緊，禁止用尼龍扎帶捆扎或用導線纏繞的方法。

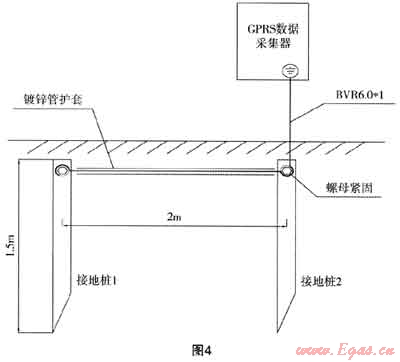

(3) 接地是通過金屬導線與接地裝置連接，將電氣設備和其他生產設備上可能產生的漏電流、靜電荷以及雷電電流等引入地下。遠程抄表系統主要有兩種接地，一是防雷接地，二是屏蔽接地。防雷接地是將220V電源浪涌接地、24V電源浪涌接地、信號浪涌接地、流量計表頭感應電接地。屏蔽接地是將RS485信號線屏蔽接地，防止高頻信號或雜波信號干擾影響DTU正常工作。與建筑物共用防雷接地體接地電阻應小于1Ω；單獨使用鍍鋅角鋼打接地樁的接地電阻應小于4Ω。與接地體連接的接地線應使剛6mm2以上的BVR銅芯軟線或銅編織線。單根接地樁接地電阻達不到4Ω的，打接地樁應選擇土層厚實、雜物較少的地方。單獨打一根接地樁無法滿足接地電阻要求，則應再增加接地樁，直至滿足接地電阻要求。相鄰兩根接地樁之間的距離不應小于2m。接地樁之間應使用相同規格的角鋼焊接或使用6mm2以上的BVR銅芯軟線連接，并用螺絲緊固。其結構如圖4。
5.6 數據采集終端的防爆安裝技術
(1) 絕緣電線和信號線均應要求用鍍鋅鋼管或金屬波紋管穿管安裝。當現場信號線和電源線貼近燃?xì)夤艿婪笤O(shè)時，與室內燃?xì)夤艿赖钠叫蟹笤O(shè)凈距應大于5cm，交叉敷設時應大于1cm。與室外地下燃?xì)夤艿赖乃絻艟鄳?yīng)大于1m，垂直凈距應大于0.15m。
(2) 燃?xì)鈹?shù)據采集終端機箱必須使用不銹鋼防爆機箱。防爆機柜的防爆等級不低于Exd IIbT4。防爆機柜與儀表之間的信號線應使用防爆軟管穿管，或使用DN25鍍鋅鋼管、DN20金屬波紋管穿管，嚴禁使用PVC管穿管。與防爆機柜、儀表、穿線管連接孔應用完全封閉，防止燃?xì)饴┑焦耋w或穿線管內。
5.7 上位軟件遠程點建表技術
(1) 新建遠程點首先應進行SIM卡配置。每張SIM卡對應一個IP地址，1個IP地址只能應用于1個DTU。SIM的設置是在電信或移動公司配置好的，綁定后的SIM直接插入數據通信模塊DTU設備上的卡槽內，GPRS)]艮務器就具備硬件上呼叫、控制DTU的功能了。如果SIM卡壞了，就需要到電信或移動公司配一張新卡。
(2) 設置基本信息。首先確定遠程表的公建編號，一個用戶只有一個公建編號，公建編號不能有重復，否則批量導入時可能會導致服務器程序故障。其次是確定表號，一個表號對應一塊燃?xì)獗怼?/span>
(3) 確定用戶類別與用氣性質。用戶類別有機關、學校、賓館、餐飲、娛樂、貿易局、商場、體育、寫字樓、經委/工業、民政、城投、其他等14類，用氣性質有鍋爐、餐飲、食堂、生產線、空調、下游經銷商等6類。確定用戶類別和用氣性質可以實現分類管理，在遠程抄表系統中可以生成不同性質用氣的統計報表。
(4) 確定在線流量計信息與用戶信息。包括用戶名稱、公建編號、表號、用氣性質、用戶地址、區域、聯系人、聯系電話、流量計類型等基本信息。
(5) 批量導入安裝單位數據采集器IP地址。系統導入時，IP地址必須配置正確，否則將無法連接上。
(6) 批量導入變量關聯。不同類型的流量計，如皮膜表、渦輪流量計、羅茨表、德聞表，其數據采集程序和通訊協議是不同的，因此必須根據現場表具的型號確定RTU的變量關聯代碼，并導入對應的變量關聯程序。變量關聯不正確將無法正常上傳數據。
6 遠程抄表系統驗收技術
遠程抄表系統的驗收應選擇在通氣時或通氣后進行，驗收前制作好檢查卡，按外觀檢查、上電檢測、上位軟件通訊測試、數據核對等4個環節。
(1) 外觀檢查。外觀檢查包括數據采集終端機箱外觀及穿線孔密封檢查、支架牢固度及防腐檢查、電源線與信號線敷設、跨接檢查、機箱內數據采集元器件數量規格檢查等。
(2) 上電檢測。上電檢測在外觀檢查合格后進行，上電應做好兩項內容的檢查，一是上電后，GPRS采集器內所有電氣元件是否工作正常，二是用現場測試軟件，檢測RTU是否能從燃?xì)獗砩铣綌?shù)據，并檢查檢測軟件上的數據是否與燃?xì)獗砩系臄?shù)據一致。
(3) 通訊測試?，F(xiàn)場檢測數據正常后，與信息中心聯系，在服務器上發通訊命令，看服務器是否能與現場DTU建立良好的通訊。通訊連接正常，則在上位監控軟件上進行數據核對，觀察上位軟件數據和現場表數據，達到一致或基本一致視為遠程抄表系統工作正常。
(4) 數據核對。數據核對包括驗收核對和日常核對兩塊。驗收核對在通訊測試的時候同步進行，日常核對在遠程抄表點正常上線后進行。日常數據核對非常重要，主要觀察該表的上線率、數據上傳正確率兩個指標，在試運行期間，上線率和正確率都達到設計要求方可通過驗收。
7 結束語
隨著城市管道燃?xì)庥脩舻目焖僭鲩L和供氣區域的不斷擴大，建立燃?xì)膺h(yuǎn)程抄表系統已成為燃?xì)饨?jīng)營企業在確保管網安全運行、氣量調度和科學決策上的重要措施。針對燃?xì)膺h(yuǎn)程抄表系統技術標準的不統一和施工管理的不規范，杭州燃?xì)饧瘓F(tuán)兩年多來投入大量資金發展遠程抄表系統，在這一領域中，已積累了一定的技術力量和施工管理經驗，促進了燃?xì)庑袠I(yè)遠程抄表系統的技術成熟。
