崖城13-1氣田中后期高效開發難點及對策

摘 要

摘要：崖城13-1氣田進入開發中后期，面臨地層水侵入、儲量動用不均衡、產能下降快等開發難題，國內外可借鑒的經驗較少。為此，從氣藏精細描述、開發模式、氣藏工程等方面對氣藏高效
摘要：崖城13-1氣田進入開發中后期，面臨地層水侵入、儲量動用不均衡、產能下降快等開發難題，國內外可借鑒的經驗較少。為此，從氣藏精細描述、開發模式、氣藏工程等方面對氣藏高效開發進行了探討，提出了解決問題的途徑及對策：①對出水問題，開展控水穩氣研究，分析出水類型及來源，優選控水措施，實現找水堵水排水；②提高動儲量評價精度，采用多種可靠方法計算動儲量并考慮區塊間利、給漏失，明確區塊動用程度及剩余潛力；③降壓開采，最大限度釋放產能，延長氣田穩產期，提高采收率。這些認識對于該氣田的高效開發具有指導和借鑒意義。
關鍵詞：崖城13-1氣田；高效開發；控水穩氣；降壓開采；動儲量；評價
    崖城13-1氣田自1996年投產以來一直持續高產穩產，現今已進入開發中后期。由于該氣田主力氣藏區斷層眾多，儲層縱向變化快，在平面上受構造、地層和巖性控制，因而氣田區塊間儲量動用極不均衡。目前針對該條件下氣田高效開發的經驗較少，需在實際生產中摸索前行，從而保證該氣田的高效穩產。
1 控水穩氣
    崖城13-1氣田自2003年后產水量增加，水氣比從初期0.4m3/104m3升高到目前的0.9m3/104m3，并有繼續上升的趨勢。2007年已有2口生產井水淹關停，目前有2口井存在水淹停噴風險，3口井有少量地層水侵入跡象。
    控水穩氣思路：針對不同氣井的實際情況，進行氣田出水類型分析并找到來源，開展修井控水措施研究，優選適合的修井方式，以減少氣井出水、恢復正常生產。
1.1 出水類型分析
    崖城13-1氣田出水機理與構造部位、儲層物性、水體大小、氣層連通性及驅動能量等多種因素有關，不同的開采階段其出水類型也各不相同。
1.1.1水氣比
    氣藏的氣態流體中含有水蒸氣，如果有共存水存在，水蒸氣將處于飽和狀態。水蒸氣含量高低與儲層溫度、壓力、氣體組成、液態水的含鹽量等有關[1]。

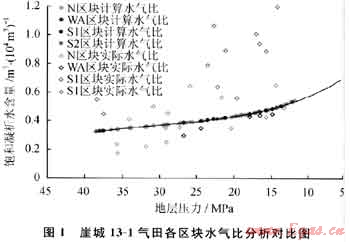

    若現場水氣比大于理論計算值，說明地層存在邊、底水或游離態的可動隙間水進入井筒；若現場產水量小于理論計算飽和含水量，說明地層條件下氣態凝析水含量未達飽和，產出水以凝析水為主。通過分析，崖城13-1氣田部分區塊已有地層水侵入(圖1)。


1.1.2單井Cl-含量

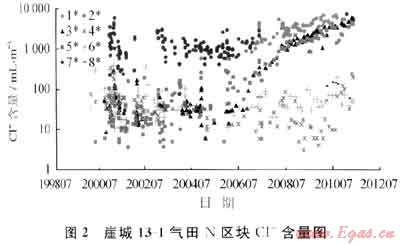

Cl-含量的變化在一定程度上反映地層水的侵入程度，當氣井所產水由凝析水變?yōu)檫叺姿畷r(shí)，Cl-含量或礦化度有較大的變化。通過對氣田單井Cl-含量分析，證明部分井在2006年后受地層水侵入(圖2)。


   通過分析表明，氣田早期主要產凝析水，隨著氣田采出程度增加、地層壓力降低，地層水日益侵入，目前產出水的狀態為凝析水和地層水共存。
1.2 出水來源分析
   對于出水來源，首先要了解氣田驅動能量、氣水分布情況，判斷可能存在的水體類型及大??；再?gòu)囊?jiàn)水區域的構造、儲層物性及見水井射孔位置等信息著手，分析可能的出水來源；最后結合生產測井及出水處固井質量資料，明確出水層位及來源。
   通過分析，崖城13-1氣田為弱邊水驅動氣藏，水體大小是氣藏體積的3～5倍，南北構造具有統一的氣水界面，隨著氣田的開采，邊水日益趨近，在構造低部位離氣水內邊界近的井受到水侵影響；同時有個別井鉆遇孤立水體，由于固井質量不好引起水層管外竄或隨著氣層壓力降低導致水層上竄。氣田出水來源主要有：①孤立水體突破泥巖隔層或管外竄；②邊水趨近。
1.3 控水措施選擇
   解決氣井地層出水主要從兩方面著手：①立足于防，即通過堵水來防止地層出水；②立足于排，對于進入井底的地層水通過人工助排方法及時排出井口，以保證井底暢通[2～3]。
   由于崖城13-1氣田的高溫特性，化學堵水并不適用，其封堵效果也不好?？膳蛎浌軝C(jī)械堵水技術是新工藝，現場運用不普遍，其工藝自身還有待解決，對于該氣田井況復雜的井并不適用。最終優選橋塞或封隔器單層卡封堵水工藝機械堵水方式。為了確保堵水的成功性，減少堵水后氣、水層之間竄漏，封堵位置必須滿足3個必要條件：①有效避射段；②橫向分布均勻的泥巖隔層；③封堵處原始固井質量好。
   對于水體有限且封閉的邊水或底水氣藏，大量采出地層水后，可使地層壓力以及地層廢棄壓力降低，進而達到提高氣藏最終采收率和提高經濟效益的目的。排水采氣是崖城13-1氣田生產中后期必然面臨的問題，其中管柱優化是有效可行的方法。
    崖城13-1氣田目前已完成1口井的堵水作業，達到預期效果；預計2011年10月進行2口井的堵水和更換管柱作業。
2 動儲量精細評價
    氣田區塊間儲量動用不均衡，有些區塊動用程度低，不足10%，有些區塊卻出現動用程度超百現象，區塊間存在補給漏失現象。
    氣田進入開發中后期，受非均質性、出水復雜性等影響，儲量動用不均衡現象不可避免，在研究中應提高動儲量評價精度，采用多種可靠方法計算動儲量并考慮區塊間補給漏失，明確區塊動用程度及剩余潛力，為氣田后續開發調整提供重要依據。
2.1 多種方法計算動儲量

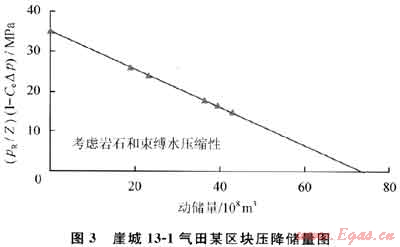

    崖城13-1氣田一直使用壓降法計算動儲量，效果較好(圖3)，但其方法較單一，結果受壓力影響較敏感。隨著氣田不斷生產、資料不斷的豐富，應考慮應用多種可行的方法，更好地計算及認識儲量分布及動用情況。故優選出流動物質平衡法、采氣曲線法和油藏函數影響法。流動物質平衡法要求3次以上全氣藏關井地層壓力資料及原始油氣水、巖石物性參數及地層壓力和溫度；采氣曲線法需要較可靠的井底流壓或氣井井口套壓及產量；油藏函數影響法需要較可靠的生產歷史資料與流壓、溫度數據[4]。3種方法計算的結果均具有一定的可靠性，在崖城13-1氣田適應性較好。


    通過多種方法計算動儲量，是對傳統壓降法的驗證，在氣田無法進行關井壓力測試時也是很好的補充。
2.2 區塊間相互補給(漏失)分析
    氣田區塊間斷層不封閉，天然氣由高壓區(未開采區塊)向低壓區(已開采區塊)流動，導致動態控制儲量計算值大于靜態儲量。對于儲滲條件較好的氣藏區塊產生補給是不可忽視的，計算補給量和外溢量的大小，可以確定各區塊的真實動用程度，為氣藏的合理開發提供依據[5]。

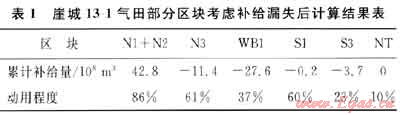

    借鑒物質平衡原理，將氣藏模擬為單獨儲罐體，并考慮有外來氣體通過薄的可滲透邊界不斷流入氣藏的情況下，建立新的補給氣藏物質平衡方程，計算出氣田區塊間存在的補給漏失量(表1)，其中N區塊補給量高達近43×108m3，很好地解釋了動用程度超百的現象，考慮補給后動用程度為86%，而其余區塊考慮漏失后動用程度相應有所增加。


    通過儲量補給漏失分析，對氣田動用程度及剩余潛力有了進一步認識，結合地質油藏及動態資料，為氣田加密井部署提供了指導依據。
3 降壓開采
    受壓力降低、見水等多種因素影響，氣田單井產能下降快。在下游用戶的用氣高峰時，生產井負荷重，壓降快，穩產難度大。
    對于氣井產能下降快的問題，最直接有效的措施是降低井口壓力，最大限度地釋放氣井產能。采取降壓開采是氣田開發中后期的重要增產措施嘲。主要從以下幾方面開展了研究。
3.1 壓力降低后含水上升預測
    利用氣田巖心樣品，進行實驗分析，判斷氣田在壓力下降后巖石物性是否有變化，以及變化對產能的影響；根據氣田氣樣和巖心樣品實驗，判斷天然氣是否由于壓力下降在地層存在相變，影響氣井產能；對氣田不同區塊氣樣進行實驗分析，判斷氣體在壓力、溫度下降后凝析水析出的變化規律；模擬隨著地層壓力降低的地層水趨近速度等。
3.2 氣田降壓后產能預測
    充分利用動靜態資料，采用多種動儲量計算方法，計算不同廢棄地層壓力下氣田最終采出量；改進數學模型，新建單井垂直管流表，以模擬氣井含水上升后對氣井自噴能力的影響，預測不同廢棄壓力條件下氣田及各開發區塊的穩產能力和采收率及增產效果。
3.3 工程改造可行性研究
    基于油藏研究方案和預測配產條件，開展實現降壓開采的工程改造方案研究，評估工程改造工作量、新增設施及概算投資，并結合油藏預測的增產效果，開展經濟評價，提出改造方案建議。
    目前崖城13-1氣田擁有2臺濕氣壓縮機，單臺運行時最低入口壓力為420psi(1psi=6.895kPa。下同)，在氣田生產過程中遇到高峰供氣緊張時，會將壓縮機并聯，通過降低單井井口壓力來釋放產能。在現有設備能力下，壓縮機最低入口壓力可降到350psi。通過數模預測分析，壓縮機入口壓力每降低一個級別，氣田產能會相應的有所增加。
    若對壓縮機進行串聯改造，可實現繼續降壓至壓縮機最低入口壓力100psi，預計氣田穩產期延長6個月，累計產氣量可增加20×108m3，具有一定的經濟性。
    對氣田現有部分生產設施進行改造，可以實現氣田降壓開采(即降低井口廢棄壓力)，有效延長氣田穩產期，提高氣田采收率。對氣田開發以及后續開發方案的調整具有重要意義。
4 結論
    1) 對于氣田出水問題，開展控水穩氣研究，分析出水類型及來源，優選出機械堵水、優化管柱的控水措施，并應用到實際生產井中，效果顯著。
    2) 提高動儲量評價精度，采用多種可靠方法計算動儲量并考慮區塊間補給漏失，明確區塊動用程度及剩余潛力。
    3) 對于產能下降快問題，結合地質、油藏、工程、經濟評價結果提出降壓開采可行性方案，盡可能降低井口壓力，最大限度地釋放產能，有效延長氣田穩產期，提高氣田采收率。
參考文獻
[1] 高濤，王高文.返排率結合水氣比及水性分析識別壓裂后氣井早期出水——以徐深氣田火山巖氣藏為例[J].天然氣工業，2009，29(8)：89-91.
[2] 曹立迎，劉慧卿，張宗元，等.邊水油藏水平井見水規律及控水措施研究[J].斷塊油氣田，2010，17(4)：448-450.
[3] 李士倫，王鳴華，何江川.氣田與凝析氣田開發[M].北京：石油工業出版社，2004：104-136.
[4] 李騫，郭平，黃全華.氣井動態儲量方法研究[J].重慶科技學院學報：自然科學版，2008，10(6)：34-36.
[5] 王星，黃全華，尹瑯，等.考慮水侵和補給的氣藏物質平衡方程的建立及應用[J].天然氣工業，2010，30(9)：32-35.
[6] 李士倫.天然氣工程[M].北京：石油工業出版社，2000：164-170，172-178，217-222.

(本文作者：王雯娟 成濤 歐陽鐵兵 顏明蔣利平 中海石油(中國)有限公司湛江分公司)
