立式家用燃?xì)庠畹难芯?/h1>

摘 要

摘要：介紹了立式家用燃?xì)庠畹慕Y(jié)構、特點。關鍵詞：燃?xì)庠?；安裝方式；立式 一、引言 目前，現有技術家用燃?xì)庠罡鶕?jù)其安裝方式大致可分為兩種類型，一種為臺式燃?xì)庠睿侵苯悠椒?/p>

摘要：介紹了立式家用燃?xì)庠畹慕Y(jié)構、特點。
關鍵詞：燃?xì)庠?；安裝方式；立式
    一、引言
    目前，現有技術家用燃?xì)庠罡鶕?jù)其安裝方式大致可分為兩種類型，一種為臺式燃?xì)庠?，它是直接平放在櫥柜臺面上；另一種是嵌入式燃?xì)庠?，它在安裝時需要在櫥柜臺面上開一個能夠容納灶具底盤的孔。以上兩種燃?xì)庠钤趯?shí)際應用中均存在以下二個不足之處：1、無論是臺式燃?xì)庠钸€是嵌入式燃?xì)庠?，由于它們均是橫放在櫥柜臺面上或桌面上，因此它們?cè)跈还衽_(tái)面上或桌面上占用的空間比較大；2、用戶在烹飪時，經常會使一些湯汁湯水或食物等直接掉在燃?xì)庠钤蠲嫔匣蛟罹邇?nèi)部，從而不但造成清洗困難，而且嚴重時還會因?yàn)闇瓬鴵p壞燃?xì)庠钤罹邇?nèi)部的電路，影響燃?xì)庠畹氖褂脡勖?/span>
    由于嵌入式燃?xì)庠钍馨惭b方式所限，因此它還另外存在以下三個缺陷：1、由于嵌入式燃?xì)庠钤诎惭b時需要在櫥柜臺面上加工一個與其大小相應的灶具孔，因此它不但給用戶增加了額外即加工成本，而且當用戶需要更換燃?xì)庠顣r(shí)必須找到與灶具孔大小相應的燃?xì)庠睿駝t無法正常安裝；2、由于嵌入式燃?xì)庠畹脑罹咧黧w是通過灶具孔嵌入在櫥柜柜體內的，因此不但造成燃?xì)庠钤谑褂萌紵龝r(shí)所需的一次及二次空氣補充困難，而且還會因?yàn)闄还耖T的開關而影響燃?xì)庠钊紵姆€(wěn)定性；3、由于嵌入式燃?xì)庠钤罹咧黧w位于櫥柜內，因此，當灶具發生微量泄漏時，泄漏的燃?xì)馊菀拙鄯e在櫥柜內部，這些聚積的燃?xì)庥雒骰饡r(shí)容易發生爆炸，從而給用戶帶來生命危險。
   二、設計思路
   本研究項目要解決的技術問題是，提供一種占用空間小，清洗簡單、方便，使用壽命長，能夠充分保證燃燒時所需的空氣，無需在櫥柜臺面上加工灶具孔，且在灶具發生微量泄漏時不會使泄漏的燃?xì)饩鄯e在櫥柜內部，使用安全的家用燃?xì)庠睢?/span>
    本研究項目的技術解決方案是，提供一種具有以下結構的家用燃?xì)庠睿核ü鈾C(jī)構、點火機構、與供氣機構和點火機構連接的燃燒機構以及可豎立擺放在櫥柜臺面上或安裝在緊挨櫥柜臺面或桌面的墻壁上的灶具主殼體；燃燒機構包括噴嘴、引射管、爐頭和鍋架；燃燒機構后端與灶具主殼體可轉動連接；灶具主殼體的前殼面上設有供燃燒機構在轉動過程中通過的孔；爐頭底部連接有一個爐頭支撐架。
    采用以上結構后，與現有技術相比，本研究項目具有以下優點：
    1、本研究項目立式家用燃?xì)庠畹脑罹咧鳉んw不但可以豎立擺放在油煙機下方的櫥柜臺面上，而且也可安裝在緊挨櫥柜臺面或桌面的墻壁上，這種擺放安裝方式使燃?xì)庠钤跈还衽_(tái)面上占用的位置僅為原燃?xì)庠铋L度乘以厚度后的面積，而原臺式燃?xì)庠罨蚯度胧饺細庠钤跈还衽_(tái)面上占用的位置是長度乘以寬度后的面積，由于燃?xì)庠畹暮穸瘸叽邕h(yuǎn)小于其寬度尺寸，因此本研究項目立式家用燃?xì)庠钣行Ю昧藦N房空間，使本研究項目占用櫥柜臺面的面積為原臺式或嵌入式灶具的1/4左右；
    2、本研究項目立式家用燃?xì)庠钤诓皇褂脮r(shí)其燃燒機構一般是放置在灶具主殼體內的，需要使用時可以旋轉燃燒機構，并在爐頭支撐架的作用下使燃燒機構平放在櫥柜臺面上，此時燃燒機構的爐頭和鍋架是遠離灶具主體，從而使灶具主體避免了與湯汁湯水或食物等的接觸，避免了油或水等物對灶具零部件(如旋塞閥、點火器)的影響，提高了燃?xì)庠钍褂玫膲勖毫硗猓捎谂腼儠r(shí)所溢出的湯汁湯水或食物與灶具主體無接觸，它是直接掉在櫥柜臺面上，因此用戶清洗時只需將燃燒機構旋轉指灶具內就可簡單、方便的將櫥柜臺面或桌面清洗干凈；
    3、本研究項目立式家用燃?xì)庠钍侵苯迂Q立擺放在櫥柜臺面上的，它不需要在櫥柜臺面上加工一個與其大小相應的灶具孔，從而使用戶不但省去了加工灶具孔的費用，而且在需要更換燃?xì)庠顣r(shí)無需考慮灶具孔問題即可隨意購買任何一款本研究項目的燃?xì)庠睿?/span>
    4、與嵌入式燃?xì)庠钚枰獙⒃罹咧黧w通過灶具孔嵌入在櫥柜柜體內不同，本研究項目燃?xì)庠钍侵苯訑[放在櫥柜臺面上或安裝在緊挨櫥柜臺面或桌面的墻壁上，因此它在燃燒時所需的一次及二次空氣可由櫥柜臺面上自由補充，實現充分燃燒，從而完全解決了上進風型或下進風型嵌入式燃?xì)庠畲嬖诘亩慰諝庋a(bǔ)充不足的問題；另外，櫥柜門的開關不會影響燃?xì)庠畹娜紵瑥亩岣吡吮狙芯宽?xiàng)目燃燒時的穩定性；
    5、由于本研究項目立式家用燃?xì)庠畹娜紵龣C(jī)構與灶具主體均位于櫥柜之外，因此，即使灶具發生微量泄漏時，泄漏的燃?xì)庖膊粫?huì)聚積在櫥柜內部，從而提高了本研究項目使用的安全性。
    本研究項目立式家用燃?xì)庠?，所述燃燒機構后端與灶具主殼體可轉動連接可采用以下具體結構，即所述灶具主殼體的后殼面上連接有轉軸固定架，所述轉軸固定架上設有一根與其相對轉動的轉軸；所述燃燒機構后端與轉軸連接；所述燃燒機構與灶具主殼體之間設有一個控制轉軸轉動的轉軸自動轉動裝置。所述轉軸自動轉動裝置包括電動機、上限位開關、下限位開關、上升開關、下降開關以及控制電路板；所述電動機設置在灶具主殼體內，且其主軸與轉軸的一端連接；所述上限位開關連接在轉軸固定架上；所述下限位開關連接在燃燒機構的前段；所述電動機、上限位開關、下限位開關、電源輸入控制開關、上升開關及下降開
    關均與控制電路板電連接。上述改進實現本研究項目的自動化控制，即用戶打開電源輸入控制開關使本研究項目通電后，用戶只要按動下降開關，轉軸就會從上而下旋轉，當下限位開關碰到臺面或桌面時，轉軸停止旋轉，此時的燃燒機構已經在轉軸的帶動下平放在櫥柜臺面上或桌面上了；當用戶按動上升開關時，燃燒機構就會在轉軸的帶動下由下往上旋轉，當燃燒機構回縮到灶具主殼體內時其后端會碰到上限位開關，此時轉軸就停止旋轉，而燃燒機構也回復到未使用時的狀態。自動化控制大大提高了本研究項目立式家用燃?xì)庠钍褂玫姆奖阈浴?/span>
   三、設計示例
   附圖說明：

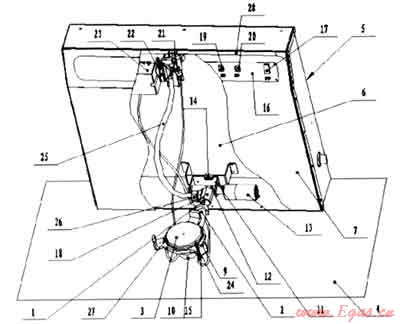

   圖1是本研究項目立式家用燃?xì)庠钍褂脮r(shí)的局部剖視結構示意圖。

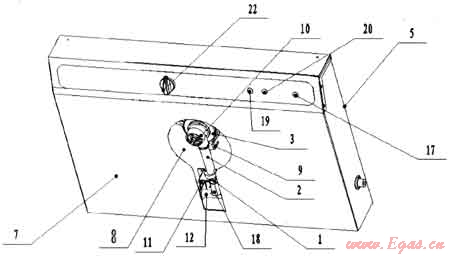

圖2是本研究項目立式家用燃?xì)庠钗词褂脮r(shí)的結構示意圖。

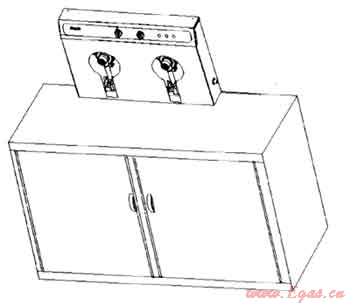

    圖3是本研究項目立式家用燃?xì)庠畎惭b兩套燃燒機構時的結構示意圖。

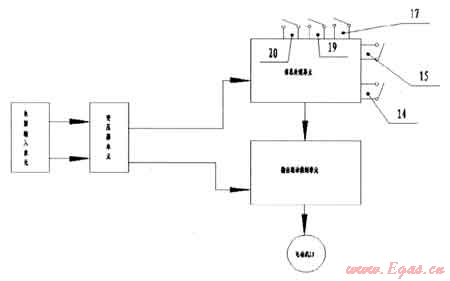

    圖4是本研究項目立式家用燃?xì)庠罟ぷ麟娐吩矸娇驁D。


    圖中所示：1、噴嘴，2、引射管，3、爐頭，4、櫥柜臺面或桌面，5、灶具主殼體，6、后殼面，7、前殼面，8、孔，9、鍋架，10、爐頭支撐架，11、轉軸固定架，12、轉軸，13、電動機，14、上限位開關，15、下限位開關，16、控制電路板，17、電源輸入控制開關，18、連接件，19、上升開關，20、下降開關，21、旋塞閥，22、旋鈕，23、脈；中點火器，24、點火針，25、分氣管，26、分氣管接頭，27、熱電偶式熄火保護裝置，28、進氣管。
   具體實施例：
   下面結合附圖和具體實施例對本研究項目作進一步說明：
    如圖1所示，在本具體實施例中，本研究項目立式家用燃?xì)庠畎ü鈾C(jī)構、點火機構、燃燒機構以及可豎立擺放在櫥柜臺面或桌面4上或安裝在緊挨櫥柜臺面或桌面4的墻壁上的灶具主殼體5，此時灶具主殼體5的高度和寬度都明顯大于其厚度；所述供氣機構包括進氣管20、旋塞閥21和旋鈕22，所述進氣管28與旋塞閥21相通，所述旋鈕22安裝在旋塞閥21上，所述旋塞閥21通過分氣管25及分氣管接頭26與連接件19連接相通；所述點火機構包括脈；中點火器23和點火針24，所述脈沖點火器23與旋塞閥21連接相通并通過導線與點火針24連接，所述點火針24設置在爐頭3上；所述燃燒機構包括噴嘴1、引射管2、爐頭3和鍋架9；所述噴嘴1的一端與連接件18連接相通，其另一端與引射管2的一端連接相通；所述引射管2的另一端與爐頭3連接并與爐頭3的火孔相通；所述爐頭3連接有鍋架9：所述灶具主殼體5的后殼面6上連接有轉軸固定架11，所述轉軸固定架11上設有一根與其相對轉動的轉軸12；所述燃燒機構后端的連接件19與灶具主殼體5后殼面6的轉軸12連接；所述灶具主殼體5的前殼面7上設有供燃燒機構在轉動過程中通過的孔8，如圖2所示；所述爐頭3底部連接有一個爐頭支撐架10。在本具體實施例中，本研究項目還在爐頭3邊安裝有熱電偶式熄火保護裝置27。
    在本具體實施例中，如圖1和圖2所示，所述轉軸12的一端與設置在灶具主殼體5內的電動機13的轉軸連接；所述轉軸固定架11上設有上限位開關14；所述燃燒機構前端設有下限位開關15；所述電動機13、上限位開關14及下限位開關15均與控制電路板16電連接；所述控制電路板1 6 1-還電連接有電源輸入控制開關17、上升開關19及下降開關20。所述的電動機13、上限位開關14、下限位開關15、上升開關19、下降開關20以及控制電路板16組成一個可控制轉軸12轉動的轉軸自動轉動裝置。
    如圖4所示，本具體實施方式中，所述控制電路板16包括電源輸入單元、變壓器單元、、信息處理單元以及輸出驅動控制單元；所述電源輸入單元與變壓器單元電連接；所述變壓器單元與信息處理單元和輸出驅動控制單元電連接：所述信息處理單元與輸出驅動控制單元電連接；所述輸出驅動控制單元與電動機13電連接；所述信息處理單元與電源輸入控制開關17、上升開關19、下降開關20、上限位開關14及下限位開關15。由于本研究項目實現自動化控制的工作電路原理采用的是現有常規技術，故其具體的電路連接關系不在此贅述。
    如圖2所示，本研究項目在不使用時其燃燒機構是放置在灶具主殼體5內的；當用戶打開電源輸入控制開關17使本研究項目通電后，用戶只要按動下降開關20，轉軸12就會從上而下旋轉，當下限位開關15碰到臺面或桌面4時，轉軸12停止旋轉，此時的燃燒機構已經在轉軸12的帶動下平放在櫥柜臺面或桌面4上了，如圖1所示；當用戶按動上升開關19時，燃燒機構就會在轉軸12的帶動下由下往上旋轉，當燃燒機構回縮到灶具主殼體5內時其后端會碰到上限位開關14，此時轉軸12就停止旋轉，而此時的燃燒機構也回復到未使用時的狀態。
    本研究項目立式家用燃?xì)庠畈⒉痪窒抻谏鲜鼍唧w實施例中的結構，它也可以不安裝轉軸自動轉動裝置，即不安裝電動機13、電源輸入控制開關17、上升開關19、下降開關20、上限位開關14、下限位開關15及控制電路板16，換句話說，用戶在使用時只需用手或通過簡單工具旋轉燃燒機構和轉軸即可：另外，如圖3所示，本研究項目也可以在灶具主殼體5上安裝二套甚至三套與后殼面6轉動連接的燃燒機構；還有，本研究項目也不局限于上述具體實施例中提到的采用電子脈；中器的點火機構和熱電偶式熄火保護裝置，它還可以采用其他類型的點火機構和熄火保護裝置，如壓電陶瓷點火方式及離子感焰式或光電式熄火保護裝置。
參考文獻：
(1) 鄭檢生.馮向陽家用燃?xì)庠?中國專利：ZL200810060476.9
(2) 鄭檢生.一種家用燃?xì)庠?中國專利：ZL200810060469.9
(3) GB16410-1996.家用燃?xì)庠罹?/span>

(本文作者：鄭檢生 寧波歐琳廚房電器有限公司)
