直埋供熱管道倒T形固定支座設計

摘 要

摘要：介紹了直埋供熱管道倒T形固定支座的設計過程及構造措施，進行了實踐總結。關鍵詞：倒T形固定支座；設計與計算；構造措施Design of Inverted T.shaped Fixed Support for Direct
摘要：介紹了直埋供熱管道倒T形固定支座的設計過程及構造措施，進行了實踐總結。
關鍵詞：倒T形固定支座；設計與計算；構造措施
Design of Inverted T.shaped Fixed Support for Directly Buried Heat-supply Pipeline
ZHANG Yuchen，LIU Yongfeng，GAO Jiandong
Abstract：The design process and structural measures of inverted T-shaped fixed support for directly burieIt heat-supply pipeline are introduced.The practice sumglary is made.
Key words：inverted T-shaped fixed support；design and calculation；structural measure
1 概述
    隨著城市集中供熱的發展，熱網作為輸送熱量的設施起到了重要作用。在熱網運行時，由于受土壤的摩擦力、管道的內壓力和補償器的彈性力產生沿管道軸向很大的推力，因此在直埋供熱管道中，固定支座是保證管道正常工作的關鍵之一。
    固定支座在管道運行中起支撐和固定結構作用，一般采用鋼筋混凝土結構，它的形式通常有矩形、倒T形、單(雙)井形、翅形、板凳形等。在工程實踐中，尤其是在一級管網中，大管徑管道應用非常廣泛，管道推力也很大，考慮到場地、開挖、施工和造價等因素，經常會采用倒T形固定支座。本文對直埋供熱管道倒T形固定支座的設計進行探討。
2 倒T形固定支座的設計
2.1 結構穩定-陡驗算[1]
   ① 受力分析

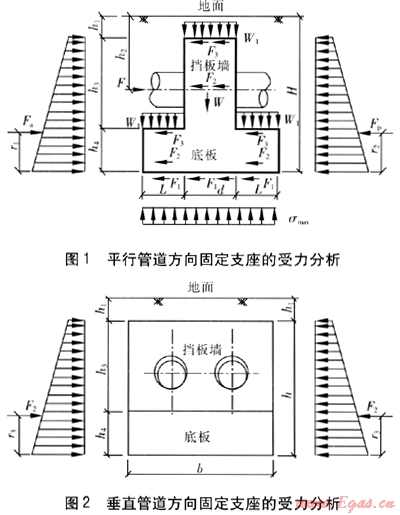

平行、垂直管道方向固定支座的受力分析見圖1、2。


圖中b——固定支座寬度，m
d——擋板墻厚度，m
    F——供熱管道對固定支座的推力，N
F1、F2、F3——固定支座底面、側面及頂面與土壤產生的摩擦力，N
    Fa——主動土壓力，N，當固定支座前后為黏性土?xí)r可忽略
Fp——被動土壓力，N
h——固定支座高度，m
h1——固定支座頂面至地面高度，m
h2——管道中心距地面高度，m
h3——擋板墻高度，m
h4——底板翼緣高度，m
H——固定支座底面至地面的距離，m
L——底板翼緣長度，m
r1——主動土壓力Fa作用點至固定支座底面距離，m
r2——被動土壓力Fp作用點至固定支座底面距離，m
r3——固定支座側面摩擦力F2作用點至固定支座底面距離，m
W——固定支座自重，N
W1——固定支座上部覆土自重，N
σmax——固定支座底面對土壤的最大壓應力，Pa
   ② 抗滑移驗算

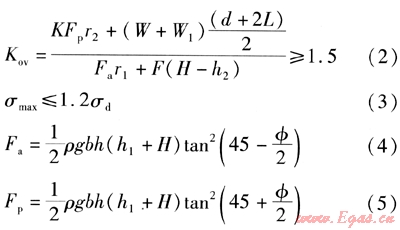

抗滑移系數K的驗算式為：

式中Ks——抗滑移系數
    K——固定支座后背土壓力折減系數，取0.4～0.7
   ③ 抗傾覆驗算
抗傾覆系數Kov的驗算式為：

式中Kov——抗傾覆系數
    σd——地基承載應力設計值，Pa
    ρ——土壤的密度，kg/m3
    g——重力加速度，m/s2
    ф——回填土內摩擦角，(°)，砂土取30°
2.2 強度及配筋的計算

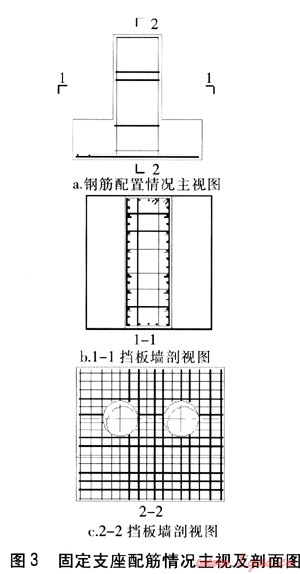

    為了保證固定支座有能夠承受管道推力的足夠強度，需要在固定支座的擋板墻及底板內配置一定數量的鋼筋，見圖3。


2.2.1擋板墻配筋計算[2]
    ① 正截面受彎承載力計算
由于管道推力可能不同時發生在沿管道的兩個互為相反的方向，通常應為雙向相同配筋，假設砼壓應力合力作用在受壓鋼筋合力點處，這樣受拉(壓)鋼筋截面積As(As′)可以簡化計算為：

式中As、As′——受拉(壓)鋼筋截面積，m2
    M——計算配筋截面(擋板墻與底板的連接處)處的設計彎距，N·m
    σy——普通鋼筋設計強度，Pa
    ds′——受壓鋼筋合力點到截面受壓邊緣的距離，m
    ds——受拉鋼筋合力點到截面受拉邊緣的距離，m
    設計要求滿足計算配筋率大于等于最小配筋率。
    ② 斜截面受剪承載力計算及箍筋數量
    a. 確定剪力設計值
    剪力設計值即為管道的推力。
    b. 驗算截面條件
對于厚腹梁，即一般梁有：

式中dw——擋板墻有效厚度，m，dw=d-ds′
    Fv——剪力設計值，N
    βc——混凝土強度影響系數
    σc——混凝土抗壓設計強度，Pa
    c. 確定箍筋數量
當Fv≤0.70σtbdw或時，應按照構造配筋，并滿足：

式中σt——混凝土抗拉強度設計值，Pa
    λ——計算剪跨比
    ρs,v,min——最小配筋率
    σy,v——配筋抗拉強度設計值，Pa
    b. 當Fv＞0.70σtbdw或時，斜截面受剪承載力一般由箍筋和彎起筋共同承擔，由于計算繁瑣，為方便施工，通常僅配箍筋。并滿足計算配筋率大于等于最小配筋率。
2.2.2底板配筋計算

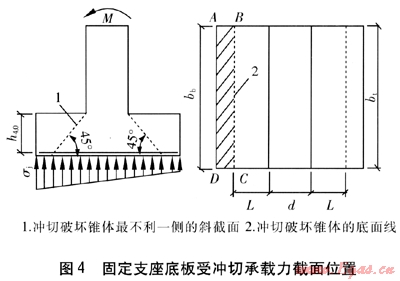

    對固定支座矩形底板，應驗算擋板墻與底板交接處的受沖切承載力。固定支座底板受沖切承載力截面位置見圖4。

   ① 受沖切承載力驗算[3]

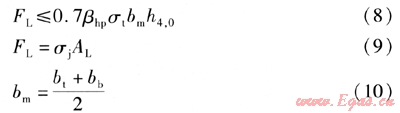

式中FL——相應于荷載效應基本組合時作用在AL上的地基土凈反力設計值，N
    βhp——受沖切承載力截面高度影響系數
    bm——沖切破壞錐體最不利一側計算長度，m
   h4,0——底板沖切破壞錐體的有效高度，m
   σj——扣除基礎自重及其上土重后相應于荷載效應基本組合時的地基土單位面積凈反力，Pa
   AL——沖切承載力驗算時取用的部分基底面積，m2，圖4中ABCD的面積
   bt——沖切破壞錐體最不利一側斜截面的上邊長，m，為固定支座寬度
   bb——沖切破壞錐體最不利一側斜截面的下邊長，m，為固定支座寬度
② 底板配筋計算[4]
底板計算截面所需的鋼筋截面積A的計算式為：

式中A——底板計算截面所需的鋼筋截面積，m2
并滿足計算配筋率大于等于最小配筋率。
3 倒T形固定支座的構造措施

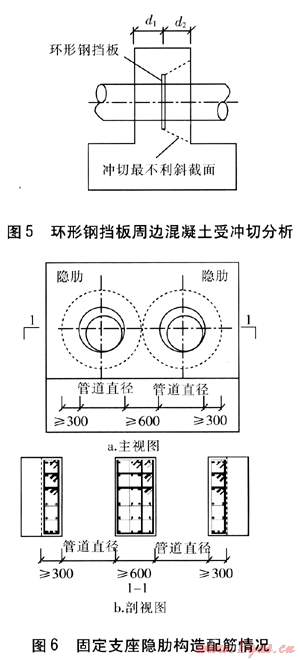

    ① 固定支座可不進行剛度計算，但在計算沖切承載力時，應考慮對沿擋板墻厚度方向較小的一側進行抗沖切驗算，以確定擋板墻的最小厚度。環形鋼擋板周邊混凝土受沖切分析見圖5。圖中d1、d2分別為環形鋼擋板到固定支座擋板墻邊距離，d1＞d2，單位為m。
    ② 管道穿過固定支座處，由于管道上環形鋼擋板對混凝土產生局部壓應力，宜在孔邊加設隱肋[5]，且隱肋內的鋼筋總截面積不宜小于被切斷鋼筋截面積的1.5倍，并應配置箍筋，見圖6，圖中數值單位為mm。

    ③ 為了避免靠近環形鋼擋板兩邊的混凝土局部受壓，在環形鋼擋板兩側布置24根直徑不小于18mm的抗擠壓筋。固定支座抗擠壓筋布置形式見圖7。


   ④ 底部和周圍構造回填：在固定支座底部換填厚度為200mm的毛石，周圍換填級配良好的砂石，這樣使得摩擦系數增大，底面和側面摩擦力增大，內摩擦角增大，被動土壓力增加，主動土壓力減小。
   ⑤ 考慮到地面綠化和道路施工工藝，要求固定支座頂面覆土厚度不小于500mm。
4 實踐總結
    倒T形固定支座受力形式簡單，主要依靠土壤的土壓力和摩擦力來承受管道的推力，使設計相應簡單并合理化。倒T形固定支座結構形式簡單，只由擋板墻和底板兩部分組成。由于結構布局簡單，在施工過程中，模板支護及鋼筋綁扎很規則，減小了施工難度，達到縮短工期的效果。
    在杭州市熱水網二通道工程中，地下管道復雜，供熱管道附近還有其他平行的市政管道，為了不影響其他管道的正常運行，熱力管道固定支座的寬度就要求盡可能小。經過分析，固定支座承受的軸向推力主要還是由底面的摩擦力(側面摩擦力較小)和被動土壓力承擔。既然固定支座的寬度受到限制，被動土壓力也相應受到限制，那么我們通過增加固定支座底板長度，使底板與土壤的接觸面積增大，并增加了固定支座的自重，從而增加了底面和側面摩擦力，在沒有影響與之平行的管道或建筑物的同時，同樣可以抵抗管道的推力。
    對于該工程，管道最大推力為1400kN，經過設計計算，固定支座的擋板墻和底板均能滿足設計強度和構造要求，實際運行效果良好。
