摘要：目前，油氣井探測半徑的計算方法均是針對直井，對于水平井測試或生產過程中的探測范圍的研究較少，而水平井探測范圍又是評價井控儲量大小、確定水平井對油氣藏的控制程度的重要參數。水平井在生產時僅在近井地帶與直井的滲流方式不同，而在遠處均為平面徑向流動。據此，可以將水平井的滲流問題轉化為虛擬直井的滲流問題，利用前人將水平井段簡化為擬圓形生產坑道的設想，借鑒直井探測半徑定義和評價方法，提出了水平井探測半徑的概念，并將水平井探測半徑的問題轉為虛擬直井探測半徑的問題，解決了水平井探測半徑的計算難題。運用該方法可以優化油氣藏水平井設計，并根據生產動態實時評價水平井對儲量的動用程度、正確評估水平井開發的技術優勢。

關鍵詞：水平井；儲量；流體流動；探測半徑；概念；計算方法

石油工業中國際上對于探測半徑的定義為：在某一確定的瞬時，給井中施加一個壓力脈沖，對該脈沖響應達到最大值的位置就稱為探測半徑。在標準單位制式下，探測半徑表示為^[1]：



式中：r_i為探測半徑，m；K為儲層滲透率，μm²；t為生產時間，h；μ為流體黏度，mPa·s；c為綜合壓縮系數，MPa；φ為儲層孔隙度，小數。

根據導壓系數(η)定義，將式(1)寫為：



   本文參考文獻[2]指出，式(2)存在以下問題：

   1) 對于虛擬井無法處理。若虛擬井完井半徑為500m情況下，由式(2)算的井控半徑可能小于500m，這與實際不符。

   2) 無法處理短時問題。當t=0時，探測半徑r_i為零，與實際不符。

   3) 式(2)無法按時間疊加。

   本文參考文獻[3]提出水平井?dāng)M圓形生產坑道的概念，并應用于水平井的產能預測，取得良好效果。擬圓形生產坑道設想如下。

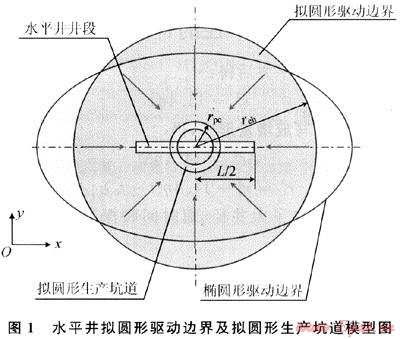

    如圖1所示，假設水平井段長度為L(zhǎng)，氣層厚度為h，水平井位于氣層中部。將水平井的橢圓形驅動邊界簡化為擬圓形驅動邊界，半徑表示為；利用產量等值原則，將線性水平井段簡化為擬圓形坑道，應該看到中心圓形半徑為r_pc=L/4，由于生產坑道空間自身的圓形半徑為h/2。因此圓形坑道的外緣半徑為r_pce=(L/4)+(h/2)。從供給邊境至圓形坑道外緣的流動為平面徑向流，從擬生產坑道的外緣半徑至生產井底的流動為氣層厚度h的空間高度上、垂直并圍繞水平井段的平面徑向流，半徑為氣層高度之半(h/2)。

    根據本文參考文獻[2]的思想，將以上水平井?dāng)M圓形生產坑道外緣半徑視為井筒半徑，即可將水平井生產轉劃為一虛擬直井(井筒半徑為r_pce)的生產。

    基于以上認識和假設，將水平井的探測半徑定義為：以水平段AB的中點為圓心0，以擬圓形生產坑道外緣半徑為基準，在生產過程壓力脈沖響應達到的最大位置至圓心O的距離(圖2)。



4 水平井探測半徑的計算方法

   將式(2)取平方后得：

    r_i²=14.4ηt    (3)

    將式(3)寫成增量形式，得

   △r_i²=14.4η△t       (4)

    ri²=r₀²+14.4η(t-t₀)    (5)

    式(5)解決了大井徑、短時間和探測半徑疊加等問題。

對于式(5)，t₀可理解為水平井開井生產至垂直平面徑向流結束時間，記為t_pce；r₀為擬圓形坑道外緣半徑，記為rp_ce。關于t_pce的確定，利用Giger等人提出的等效滲透率的方法^[4]，并結合式(1)以及t_pce的表達式可以容易得出：



綜合式(5)～(7)，得到水平井探測半徑計算公式：



式中：K_h、K_v分別為儲層水平方向和垂直方向滲透率，μm²。

當考慮徑向復合油氣藏的情形時，本文參考文獻[5]、[6]給出了平均水平滲透率可表示為：



式中：r_w為井半徑，m；r_oj為第j個徑向帶的外半徑，m；r_j為第j個徑向帶的內半徑，m；K_j為第j的徑向帶的滲透率，μm²；n為徑向復合的環帶數。

    將式(9)代入式(8)可計算徑向復合油氣藏水平井探測半徑。計算時需要采用試湊法求解。

    根據式(9)可知，水平井探測半徑主要受測試或生產時間、水平段長度、儲層厚度、儲層滲透率等因素影響。下面以一氣藏的例子對各參數分別進行討論。

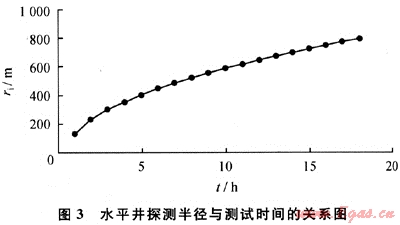

    給定水平井段長度為500m，氣層厚度為40m，水平滲透率為0.005μm²，各向異性系數為2，氣體黏度為0.04mPa·s，孔隙度為10%，綜合壓縮系數為0.0005MPa^-1，測試時間1～18h。由式(8)得出探測半徑與測試時間的關系如圖3所示。從圖3可以看出，探測半徑隨時間延長上升幅度減小，呈現非線性特征。

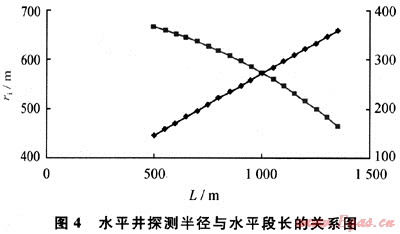

    給定水平井段長500～1350m，測試時間10h，其他參數同前，由式(8)得出探測半徑與水平段長度的關系(圖4)?？梢钥闯觯簲M圓形坑道外緣半徑隨水平段長的增產而變大，而探測半徑是降低的。

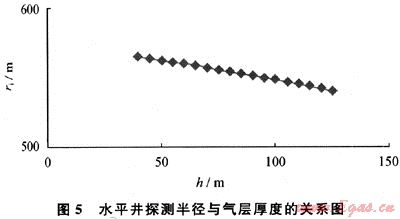

   給定氣層厚度40～125m，其他參數同前，由式(8)得出探測半徑與氣層厚度的關系(圖5)?？梢钥闯觯簹鈱雍穸仍龃螅綔y(cè)半徑減小，但減小的幅度很小。此即說明滲流截面積越大，壓力波向地層推進越慢。

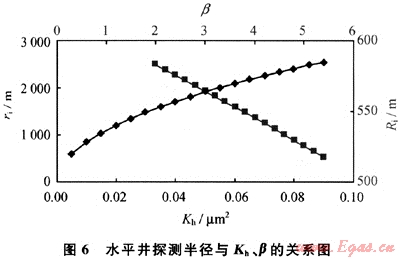

給定水平滲透率為0.005～0.9μm²，各向異性系數為2～5.4，其他參數同前。利用式(8)得出探測半徑與水平滲透率(各向異性系數一定時)、各向異性系數(水平滲透率一定時)的關系(圖6)?？梢钥闯觯禾綔y(cè)半徑隨水平滲透率的增加而增大，隨各向異性系數增大而減小。此即表明氣層滲透率越大，壓力波傳播越快；氣層各向異性越強，壓力波傳播越慢。



    筆者是基于現有油氣井探測半徑公式主要應用于直井并存在諸方面的缺陷而提出的。將水平井滲流問題轉為擬圓形坑道的虛擬直井滲流問題，從而得出油氣藏水平井探測半徑計算公式。

    該水平井探測半徑存在一個基準值，即水平井測試或生產完成垂直平面內的徑向流時的探測半徑(擬圓形坑道的外緣半徑r_pce)以及對應的時間t_pce測試或生產時間大于t_pce時即可進行計算。對于油氣藏儲集空間平面上表現出徑向復合的非均質特征時，可以先對儲層水平滲透率進行平均后再進行計算。實際計算結果表明，水平井探測半徑隨測試或生產時間及儲層滲透率的增大而增大，隨儲層厚度、水平段長度及各向異性系數的增大而降低。根據筆者提出的方法，不僅可以實時評價水平井的探測半徑、對油氣藏的控制程度，還可優化水平井油藏工程設計、評價水平井開發的優勢。

[1] 孔祥言.高等滲流力學[M].合肥：中國科學技術大學出版社，1999：173-292.

[2] 李傳亮.油井探測半徑的精確計算公式[J].油氣井測試，2006，15(3)：17-18.

[3] 陳元千.水平井產量公式的推導與對比[J].新疆石油地質，2008，29(1)：68-71.

[4] GIGER F M，REISS L H，JOURDAN A P. The reservoir engineering aspects of horizontal drilling[C]∥SPE Annual Technical Conference and Exhibition. Houston，Texas：SPE，1984.

[5] 崔迪生.徑向復合油藏探測半徑計算方法[J].油氣井測試，2005，14(1)：15-16.

[6] 劉全穩.關于極差與滲透率極差及其他[J].西南石油大學學報，2009，31(1)：36.



(本文作者：朱黎鷂 童敏 閆林 中國石油勘探開發研究院)
