摘要：煤層氣轉化制合成氣工藝的生產成本低、能耗小，對減輕全球性溫室效應具有一定的作用，是煤層氣利用的較好方案，但該反應存在催化劑積炭嚴重易失活等問題。為此，采用Ni/MgO-Al₂0₃催化劑，在常壓固定床反應器上進行了CO₂重整CH₄制合成氣反應的研究，系統地考察了載體制備方法、MgO含量、焙燒方式等因素對催化劑性質的影響，并采用N₂物理吸附和XRD檢測手段對催化劑進行了表征。結果表明，采用共沉淀方法制備催化劑載體，當MgO含量為4%，在550℃流動空氣環境里焙燒4h后所得到的催化劑10%Ni/4%MgO-Al₂0₃用于煤層氣轉化制合成氣的反應，CH₄和CO₂的轉化率分別可達到82%和92%，且反應6h內轉化率沒有降低，催化劑未發生積炭現象，其催化活性和穩定性都較好。

關鍵詞：煤層氣；CH₄-CO₂重整；催化劑；制備方法；MgO含量；焙燒方式；XRD

   煤層氣主要成分與天然氣基本相同^[1]，因此利用途徑也很相似，大多用在民用燃?xì)夂桶l(fā)電上，有一小部分用作化工原料^[2～5]，但煤層氣在開采過程中會混入一部分的空氣，使其成分中除了CH₄以外，還有一部分的CO₂和O₂，因此如何進一步高效利用這些氣態碳?xì)滟Y源已成為制約我國能源工業發展的重要環節。煤層氣化工的起步比較晚，其研究工作是在天然氣化工的基礎上進行的。目前，利用煤層氣制氫的生產工藝已經較為成熟，即利用甲烷與氧氣的燃燒反應熱，使甲烷與二氧化碳發生轉化反應，得到含氫、CO、CO₂和氮(煤層氣中原有的)的混合氣，然后通過變壓吸附法一次除去所有雜質而得到純氫^[6～9]；煤層氣也可以作為燃料電池的燃料，尤其是磷酸鹽燃料電池和高溫固體燃料電池，可以減少能量的損失，但此工藝還需要克服很多技術難題^[10]；另外，開采中發現某些氣田中CH₄和C0₂的濃度很相近，可以直接作為CO₂重整CH₄反應的原料氣制成合成氣，再生產甲醇等一系列的化工產品^[11～12]，此工藝不僅生產成本低，能耗小，而且利用了廉價的煤層氣，對減輕全球性溫室效應也具有一定的作用。因此引起了各國科學家的興趣。但該反應存在催化劑積炭嚴重易失活等問題，對此，科學家在天然氣轉化制合成氣催化劑的研究基礎上，進一步探索出一種適合煤層氣重整反應的催化活性較高、抗積炭能力較強的催化劑是目前研究工作的重點^[13～16]。

    筆者采用Ni/MgO-Al₂0₃催化劑，對煤層氣轉化制合成氣進行研究，系統考察了催化劑制備方法、MgO含量和焙燒方式等影響因素對載體催化劑性質的影響，并根據表征結果和其產物轉化率的高低，確定出了一個活性較高的新型催化劑。

    分別采用沉淀-沉積法、共沉淀法和分步浸漬法制備4%MgO-Al₂0₃載體，以1:5(體積比)的氨水為沉淀劑，過程中pH值控制在10.5左右，連續攪拌2h，靜置陳化5h，得到水凝膠，經過水洗和醇洗，抽濾之后得到醇凝膠，將所得的醇凝膠于110℃下干燥12h以上，焙燒制得載體；再改變MgO含量、焙燒方式等實驗條件，制備出不同的載體。

    采用浸漬法將適量的Ni(NO₃)₂·6H₂O(純度98.0%，開原化學試劑廠出產)浸漬到相應的載體上。催化劑于110℃干燥12h以上，焙燒，經壓片，破碎，過篩至20～40目備用。

    催化劑性能評價在常壓固定床反應裝置MRCS-2000A上進行。催化劑的用量為200mg，放入石英反應管中(內徑6mm)。先通入惰性氣體(N₂氣)使催化劑床層溫度升至設定溫度。待溫度穩定后通入體積比為1:9的H₂/N₂，在800℃下還原催化劑1h，然后再用氮?dú)獯祾呤⒐?5min，將管中的還原性氣體吹掃干凈。反應前先將氣路閥撥至旁路以一定比例通入原料氣，打開工作站檢測氣體比例是否正確。檢查完畢后將氣路旋轉至反應檔，通過皂沫流量計測量無水尾氣的流量，催化劑床層溫度即反應溫度通過插入催化劑床層的熱電偶測量，反應尾氣經冷凝除水后，進入1790型氣相色譜儀，以Ar為載氣，用TCD檢測器進行分析，柱溫80℃，進樣溫度120℃，檢測器溫度110℃。待反應穩定后，每隔20min取樣1次，用N-2000雙通道色譜工作站進行檢測數據處理和分析。

    催化劑的比表面積及孔結構由ASAP-2020物理吸附儀(美國Micromeritics)測定。樣品預先在350℃脫氣5h，然后在-196℃進行N₂吸附。比表面積用BET方程求得，孔體積取相對壓力(p/p₀，其中聲為壓力，Pa；p₀為飽和點氣壓，Pa)為0.995時N₂吸附量對應的體積、孔徑分布根據脫附曲線利用BJH法求得。XRD譜圖在BDX—2000型X射線衍射儀(北大青鳥)上進行，光源為Cu Kα靶，管電流20mA，管電壓36kV，掃描范圍衍射角2口為20°～75°。

    分別采用沉積-沉淀法(DP)、浸漬法(Imp)和共沉淀法(CP)制備了4%MgO-Al₂0₃載體。制備方法對載體性質的影響結果見表1。

從表1可以看出，不同方法制備載體的比表面積明顯不同，共沉淀法制備載體的比表面積最大，可達到431m²/g，沉積-沉淀法和浸漬法制備載體的比表面積都較小。它們的比孔容差別也比較明顯，由此可以看出，比表面積的大小與比孔容有關，比孔容越大，比表面積越大。

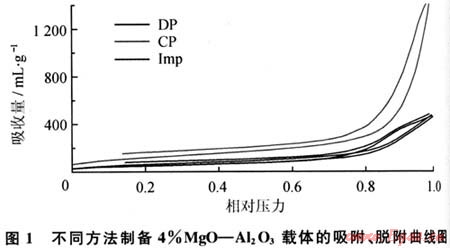

    圖1為沉積-沉淀法、浸漬法和共沉淀法制備4%MgO-Al₂0₃載體的吸附/脫附等溫曲線。從圖1中可以看出共沉淀方法制備的載體粒子N₂吸附量最大，沉積-沉淀法和浸漬法的曲線基本相同。

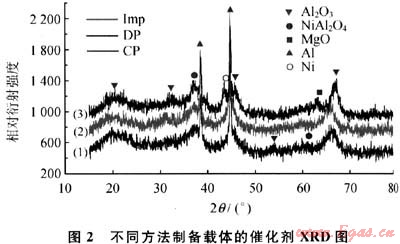

    圖2為不同方法制備4%MgO-Al₂0₃載體制成催化劑的XRD譜圖。通過與標準譜圖進行對比可以得知這3種催化劑中都存在Ni、Al、MgO、Al₂0₃、NiAl₂O₄相，其中，當2θ為36°處存在NiAl₂O₄尖晶石的衍射峰，共沉淀法制備的載體催化劑的NiAl₂O₄衍射峰最弱，而其他兩種方法NiAl₂O₄的衍射峰逐漸增強，說明Ni與Al₂O₃的相互作用較強，使活性中心Ni的含量較少，進而影響其催化劑的催化活性。

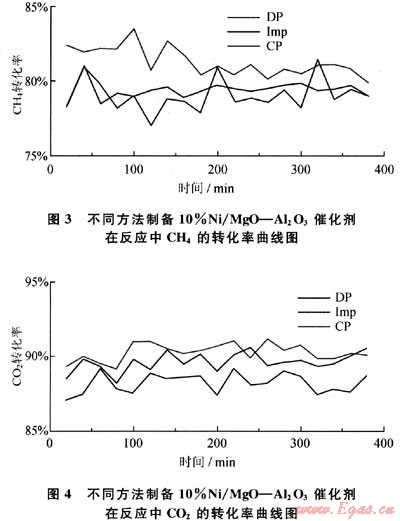

用不同方法制備4%MgO-Al₂0₃載體，用浸漬法負載Ni，制備成10%Ni/4%MgO-Al₂0₃催化劑，在常壓固定床反應器中測得CHn的轉化率(X_CH4)和C0₂的轉化率(X_CO2)(圖3、4)。從圖3、4中可以看出，在反應開始階段共沉淀法制備的載體催化劑的初始活性較高，可以超過90%，高于沉積沉淀法和浸漬法的催化活性，隨著反應時間的進行，CH₄和C0₂的轉化率始終保持較高，但反應進行4h后，催化劑發生了積炭，催化活性有所降低，說明其穩定性不是很好。



    采用共沉淀方法制備了4%MgO-Al₂0₃、7%MgO-Al₂0₃、10%MgO-Al₂0₃載體，不同MgO含量對載體性質的影響結果見表2。

   從表2可以看出3種不同MgO含量的載體比表面積差別不是很明顯，4%MgO-Al₂0₃載體的比表面積最小，7%MgO-Al₂0₃載體的比表面積較大，可以達到591m²/g，說明少量MgO的加入可以提高復合載體的比表面積，但隨著加入量的增加，比表面積反而降低。

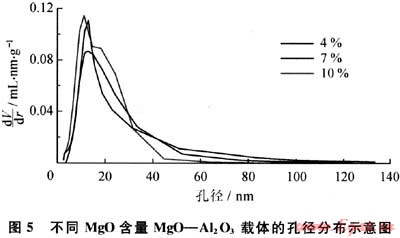

    圖5為共沉淀法制備MgO-Al₂0₃的孔徑分布曲線。從圖5中可以看出，3種不同MgO含量載體的孔徑分布較為集中，主要在12nm，7%MgO-Al₂0₃、10%MgO-Al₂0₃的孔徑和孔體積差不多，4%MgO-Al₂0₃載體的孔徑和孔體積較小。



    圖6為不同MgO含量的載體催化劑的XRD譜圖，通過與標準譜圖對比可以看出，在2口為36°和62°兩處出現NiAl₂O₄尖晶石的衍射峰，4%MgO-Al₂0₃載體曲線中NiAl₂O₄的衍射峰很弱，但隨著MgO加入量的增加，NiAl₂O₄的衍射峰逐漸增強，說明Ni與Al₂O₃的相互作用增強，活性中心Ni逐漸減少，而且4%MgO-Al₂0₃載體的曲線比較散漫，表明粒徑分布較為均勻，使得催化活性較好。

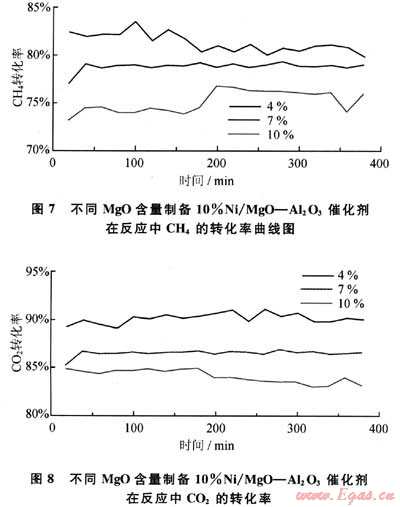

    圖7、圖8為不同含量MgO-Al₂0₃載體制成10%Ni/MgO-Al₂0₃催化劑在反應中CH₄和CO₂的轉化率。從圖7、8中可以看出，在反應過程中10%Ni/4%MgO-Al₂0₃催化劑的催化活性最高，CH₄和CO₂轉化率分別為82%和90%左右。隨著反應的進行，10%Ni/4%MgO-Al₂0₃催化劑的催化活性略有浮動，但其轉化率仍然較高，在整個反應過程中催化劑的催化活性變化都不是很大，表明其穩定性較好。



    分別采用靜態空氣(SAir)、流動空氣(FAir)、流動氮?dú)?FN₂)焙燒制備4%MgO-Al₂0₃載體。不同焙燒方式對載體性質的影響結果見表3。從表3中可以看出，用流動空氣焙燒的載體比表面積最大，可以達到537m²/g，靜態空氣焙燒的載體比表面積最小。

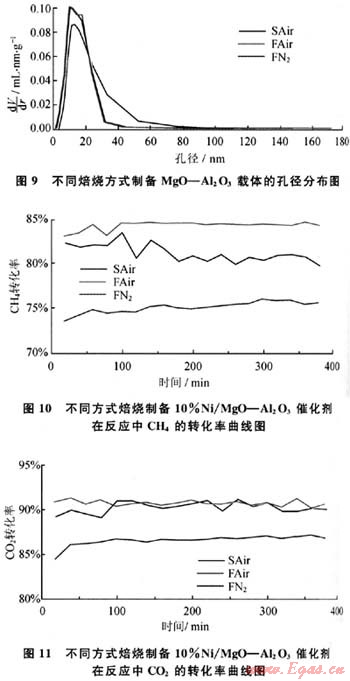

圖9為不同方式焙燒制備4%MgO-Al₂0₃載體的孔徑分布曲線。從圖中可以看出，3種不同焙燒方式所得載體的孔徑分布主要集中在13nm，在流動空氣和流動氮?dú)獗簾绞较滤玫降目讖胶涂左w積差不多，而在靜態空氣方式下焙燒的載體的孔徑和孔體積較小，但其孔徑的分布較為松散。

    圖10、圖11為不同方式焙燒MgO-Al₂0₃載體制備10%Ni/ MgO-Al₂0₃催化劑在反應中CH₄和CO₂的轉化率。從圖10、11中可以看出，流動空氣條件下焙燒載體催化劑的催化活性較好，CH₄和CO₂的轉化率分別可以達到82%和92%左右，隨著反應的進行，流動空氣焙燒催化劑的催化活性一直較為穩定，表明催化劑的穩定性較好。

    通過對煤層氣轉化制合成氣催化劑的研究發現：載體采用共沉淀方法制備，MgO含量為4%，在550℃流動空氣環境里焙燒4 h所得到的催化劑10%Ni/4%MgO-Al₂0₃在煤層氣轉化制合成氣的反應中，CH₄和CO₂的轉化率分別達到82%和92%，反應的6h內二者的轉化率沒有降低，催化劑未發生積炭現象，表明催化劑的催化活性和穩定性較好，且該催化劑體系與天然氣制合成氣的催化劑體系相同。但煤層氣CO₂重整是一個強吸熱反應，在反應過程中需要提供大量的熱，若將放熱的甲烷催化部分氧化和吸熱的甲烷、二氧化碳重整結合起來制備合成氣，不僅可以實現能量的耦合，降低反應能耗，還可以降低成本，而且煤層氣中的氧氣不需分離，可以直接作為CO₂-O₂聯合重整CH₄制合成氣的反應原料，這方面工作有待于下一步進行研究。
