氣體鉆井的錄井監測方法

摘 要

摘要：由于氣體鉆井循環系統的流體介質改變——由常規的液態變?yōu)闅鈶B(tài)，致使傳統的錄井方法無法適應，表現為：①粉塵狀巖屑采集困難且樣品質量很難滿足要求；②因出口樣氣中
摘要：由于氣體鉆井循環系統的流體介質改變——由常規的液態變?yōu)闅鈶B(tài)，致使傳統的錄井方法無法適應，表現為：①粉塵狀巖屑采集困難且樣品質量很難滿足要求；②因出口樣氣中粉塵摻混，易產生管路堵塞，影響氣測分析結果的精度；③綜合錄井儀原有的密度、電導率等參數無法監測，切斷了地層流體信息識別和井下工況異常的及時報警。針對這些難題，通過現場調研和探索，分別研制出“巖屑自動取樣裝置”、“氣體凈化裝置”和“氣體鉆井實時監測系統”，實現了氣體鉆井連續、自動錄取巖屑，提高了鉆井地質剖面的符合率；實現了樣品氣的連續、干燥、無塵獲取，確保了氣測分析精度的需要；在出口管線的適當位置加裝濕度和硫化氫等集成傳感器，實現了氣體鉆井出口參數的實時監測和工程、地質異常的預警，為安全鉆井施工方案的制訂提供了依據。該方法與技術經現場多口井應用與推廣，取得了良好的效果，獲得了2項實用新型專利并申請了1項軟件著作權登記。
關鍵詞：氣體鉆井；錄井；自動化；取樣；監測；實時；報警裝置；方法
    氣體鉆井是用氣體(空氣、氮氣等)作為鉆井流體所進行的一項鉆井工藝[1]，近年來在川渝地區被廣泛采用。僅2007年1月至2008年6月，川渝地區就進行了100余井次的空氣或氮氣鉆井，使鉆井機械鉆速提高了3～15倍[2]。目前，在中國石油天然氣集團公司重點工程中，實現鉆井提速的主要技術思路仍是采用氣體鉆井。
1 氣體鉆井的錄井現狀
1.1 巖屑采集困難
    由于氣體鉆井技術的普遍應用，無法在原來的振動篩處進行巖屑采集，錄井巖屑取樣被迫改變環境。目前現場巖屑取樣，主要是在氣體出口管線的下方焊接一個簡易取樣管，由管口閘門開關控制取樣。由于是手動開閘取樣，錄井人員勞動強度大，且取出的巖屑樣品為不連續的——是開閘瞬時的樣品，致使氣體鉆井段的巖屑剖面符合率較低，不能滿足要求。同時，由于氣體介質對巖屑的懸浮能力遠遠低于液相介質，巖屑在井下被機械重復破碎[3～4]，直到可以被氣體介質帶出井口為止。如果取樣方法不當，會造成巖樣不能客觀反映真實地層巖性的情況。
1.2 樣氣凈化難度大
    在氣體鉆井中，由于氣體介質的出口樣氣粉塵極多，常堵塞管線，維護難度很大?，F(xiàn)場采用的簡易過水凈化方法，由于水對有些氣體的溶解性及其不同氣體溶解度的差別(如H2S較CH4、CO2等的溶解度大)，仍然會影響監測結果。
1.3 出口參數錄取困難
    在常規鉆井中，綜合錄井儀針對液態循環介質對出口參數進行錄取，并以出口參數的變化來進行井漏、氣侵、井涌等異常預警。在氣體鉆井中，循環介質改為了氣態，鉆井工藝流程發生了變化，綜合錄井儀原有的出口參數無法采集，直接影響了地層流體的識別及井下工況異常的及時預警。
2 氣體鉆井的錄井監測方法
2.1 研制了“巖屑自動取樣裝置”
    “巖屑自動取樣裝置”由巖屑收集、巖屑存儲和自動控制3部分組成。在氣體出口管線的上方或側面安裝取樣管，取樣管的插入端為“斜口”，其作用是有助于巖屑進入取樣管。巖屑經上閥門到巖屑收集筒，巖屑收集筒下端連接下閥門，下閥門之下為巖屑存儲筒(圖1)。

   上閥門和下閥門的開啟與關閉，由閥門控制器和電腦根據遲到井深信號進行自動控制。
2.2 樣氣凈化方法

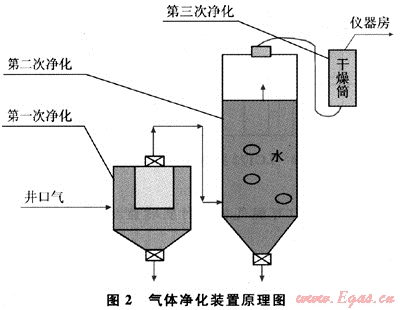

   根據井口高壓氣體自行向前運動，設計了不同的凈化方式，氣體經過“三重凈化”后(圖2)，進入綜合錄井色譜儀，達到了連續、干燥、無塵的目的，提高了氣測分析的準確度。

2.2.1第一次凈化
   在進樣管線上安裝一個粉塵過濾器，對樣氣進行第一次凈化。
2.2.2第二次凈化
   經第一次凈化后的樣氣通過水罐對殘留的粉塵進行第二次凈化。水罐用有機玻璃制造，便于觀察內部情況。水罐底部做成漏斗形狀，便于取樣和排污。
2.2.3第三次凈化
    利用井口高壓氣體自行向前運動，樣氣在色譜儀的抽吸作用下通過干燥筒進行第三次凈化，最終達到氣相色譜儀所需要的樣氣標準。
2.3 研發“氣體鉆井實時監測系統”，對地質、工程異常進行監測和預警
2.3.1加裝“集成傳感器”
    基于對氣體鉆井的井下安全及人員安全考慮，在出口管線的適當位置加裝“集成傳感器”。即在出口管線上安裝濕度、溫度、硫化氫、氧氣、二氧化碳和可燃?xì)怏w等傳感器，并開發“氣體鉆井實時監測系統”軟件，實現了對氣體鉆井出口參數的實時監測和地質、工程異常的及時預警。
2.3.2錄井監測方法
2.3.2.1 地層出水的監測方法
    氣體鉆井中，一旦地層出水，會導致裸眼井段的泥頁巖水化膨脹，造成井壁坍塌[5]或在井壁上形成“泥餅環”。當?shù)貙映鏊＜熬掳踩珪r，應停止鉆進，并根據井下情況分析確定下步措施[6～7]。所以地層出水的及時監測及時預警就顯得十分重要。
    在出口管線上加裝“濕度”傳感器，錄井根據監測的濕度值變化，對地層出水情況進行定性而快速的檢測。
    值得注意的是，氣體鉆進剛開始時，檢測到的濕度值可能是高值，這與井壁的干燥程度有關。如果濕度值隨鉆進時間的增加而逐漸下降，說明原來的井壁逐步吹干；如果濕度值一直居高不下或在某一時段突發升高，加之出口返出巖屑量的減少，則要引起高度重視，及時預警。
2.3.2.2 “地層出氣”的快速監測方法
    天然氣與空氣的混合氣體容易發生“井下燃爆”。一旦發生“井下燃爆”，輕則造成井下鉆柱斷裂，重則導致井塌甚至使所鉆井報廢，危害程度極大。也許沒有絕對的方法能阻止井下燃爆，但是可以采取措施以減小井下引燃的發生幾率[8]。
    在出口管線上加裝“可燃?xì)怏w”、“硫化氫”等傳感器，對第一次凈化后的氣體進行快速檢測，當發現檢測的參數發生變化時，錄井人員可及時綜合分析及時預警。
2.3.2.3 “井下燃爆”的監測方法
    在出口管線上加裝氧氣、二氧化碳、一氧化碳等傳感器，對井下燃爆情況進行實時監測。當監測的氧氣值降低或二氧化碳、一氧化碳值升高時，即有可能發生了井下燃爆。
2.3.2.4 鉆具異常的監測方法
    為了更好地進行鉆具異常預警，在出口管線上加裝壓力傳感器，結合綜合錄井監測的其他參數變化，對井下鉆具異常進行預警。
    當發現立壓值下降或其他參數發生變化時，有可能井下發生了“鉆具刺”；當發現立壓值下降、懸重值降低時，有可能井下發生了“鉆具斷裂”事故。
2.3.2.5 空氣錘(或鉆頭)異常的監測方法
    當發現扭矩值增加或鉆時明顯增加時，有可能是空氣錘(或鉆頭)發生了異常，錄井人員應及時綜合分析及時預警。
2.3.2.6 地層坍塌或產生泥餅環的監測方法
    當發現扭矩值增加，注氣壓力增大，出口返出的巖屑增多或減少、起下鉆遇阻或遇卡等異常時，則可能發生了地層坍塌或產生了泥餅環，錄井人員應及時綜合分析及時預警。
3 應用效果
3.1 “巖屑自動取樣裝置”應用效果

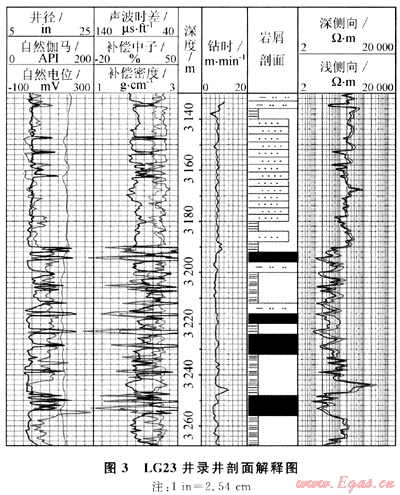

   LG23井，試驗(氮氣)井段3130.00～3683.00m。該井用自動取樣裝置所取巖樣(每4m取1個樣)建立的錄井剖面，與測井解釋剖面符合率為87%(圖3)。
    該井試驗(氮氣)井段由于是每4m取樣，錄井巖屑剖面解釋就顯得較粗，如煤層，錄井剖面只能定為4m或8m，而測井解釋煤層厚僅1～2m。
    用“巖屑自動取樣裝置”之前，錄井的巖屑剖面符合率為60%～70%；應用“巖屑自動取樣裝置”之后，錄井的巖屑剖面符合率提高至80%～90%。
3.2 錄井監測的應用效果
3.2.1對出口氣體介質的“濕度”進行實時監測，及時預警地層出水情況
    LG172井，于2009年11月27日從井深3106.00m開始進行氮氣鉆進，排量90m3/min。

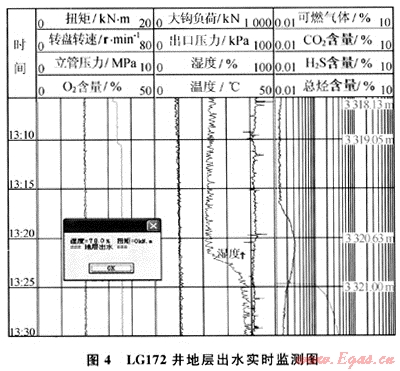

    鉆至井深3320.63m時濕度開始快速升高，至井深3321.00m上升至78%(圖4)；觀察出口返出的巖屑較少，顏色深，具濕潤感，部分呈團塊狀，經綜合分析，判斷地層出水，及時進行了預警。
    此次地層出水預警，是通過監測出口氣體的“濕度”變化并結合巖屑返出情況進行分析和判斷的，為下一步鉆井決策提供了依據。

3.2.2對出口可燃?xì)怏w進行實時監測，及時預警地層出氣情況

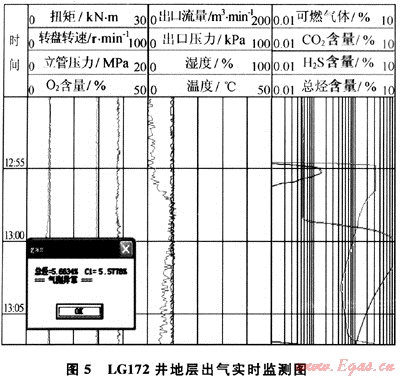

    LG172井，2009年11月28日氮氣鉆進在12：54時發現可燃?xì)怏w參數明顯升高，至12：58時井深3255.58m發現綜合錄井儀的氣測總烴含量明顯升高——含量由0.0723%↗6.6719%。“氣體鉆井實時監測系統”連續彈出“氣測異常”報警對話框(圖5)。
    從圖5可看出，可燃?xì)怏w的曲線形態與總烴的變化趨勢一致，且時間上要早于全烴的變化，提前4min進行預警，達到快速監測的目的，為下一步的工程處理贏取了寶貴的時間。

4 認識與建議
   1) 研制的“巖屑自動取樣裝置”改進了常規鉆井條件下的巖屑取樣方法，由過去瞬間開閘取“點式”樣變成自動集成取“連續”樣，且取樣時間實現了電腦自動控制，保證了氣體鉆井條件下的巖屑剖面真實性，又減輕了錄井人員的勞動強度。“巖屑自動取樣裝置”已獲國家實用新型專利。
   2) 研究的“樣氣凈化”方法解決了氣體鉆井條件下氣體檢測的難度和精度問題。“綜合錄井樣氣凈化裝置”已獲國家實用新型專利。
   3) 加裝出口“集成傳感器”，研發了“氣體鉆井實時監測系統”軟件，對出口參數進行實時監測和異常預警。
    4) 對氣體鉆井的地層出氣、地層出水、“井下燃爆”等井下異常的監測方法進行了研究，取得了新的成果。
    5) “巖屑自動取樣裝置”僅適用于干氣體介質狀態下(即井筒內為氣、固兩相流)。建議對霧化、泡沫等氣、液相介質狀態下(即井筒內為氣、液、固三相流)的“巖屑取樣”進行專題研究，以解決實際應用中的巖屑取樣問題。
參考文獻
[1] 新疆石油管理局鉆井工藝研究院，勝利石油管理局鉆井工藝研究院.SY/T 6543.1-2008欠平衡鉆井技術規范[S]∥國家發展和改革委員會.北京：石油工業出版社，2008.
[2] 魏武，許期聰，鄧虎，等.氣體鉆井技術在七北101井的應用與研究[J].天然氣工業，2005，25(9)：48-50.
[3] 郭建華，李黔，王錦，等.氣體鉆井巖屑運移機理研究[J].天然氣工業，2006，26(6)：66-67.
[4] 黃進軍，崔茂榮.空氣霧化鉆井中液滴尺寸及其分布[J].西南石油學院學報，1994，16(3)：39-43.
[5] 許期聰，劉奇林，侯偉，等.四川油氣田氣體鉆井技術[J].天然氣工業，2007，27(3)：60-62.
[6] Q/CNPC-CY 807—2006天然氣、氮氣、柴油機尾氣鉆井操作規程[S]∥四川石油管理局.成都：[出版者不詳]，2006.
[7] Q/CNPC-CY 808—2006空氣鉆井技術規范[S]∥四川石油管理局.成都：[出版者不詳]，2006.
[8] LYONS W C.空氣和氣體鉆井手冊[M].曾義金，譯.北京：中國石化出版社，2006.

(本文作者：唐家瓊 鄭永 熊馳原 龐江平 韓貴生 川慶鉆探工程公司地質勘探開發研究院)
