摘 要：根據滑坡體與埋地管道的管—土作用原理，提出橫向滑坡和縱向滑坡條件下管道外載的計算方法，基于殼單元和土彈簧單元，建立兩種工況下管道的有限元計算模型。管道受拉壓作用而存在三個應力集中區，分別處于兩端和中部。除滑坡規模等常規因素外，橫向滑坡兩側場地土體性質對管道的受力和變形有明顯影響。
關鍵詞：埋地管道； 縱向滑坡； 橫向滑坡； 有限元方法； 應力分析
Stress Analysis of Buried Pipeline Subjected to Landslide
Abstract：According to pipeline-soil interactive theory between landslide body and buried pipeline，the calculating method of pipeline external load under the transverse and vertical landslide conditions is proposed．The finite element models of pipeline under the two conditions are built based on shell and spring elements．There are three stress concentration regions at two ends and middle of the pipeline due to tension．The nature of soil at two sides of the transverse landslide has significant influence on stress and deformation of pipeline besides conventional factors like landslide scale．
Keywords：buried pipeline；vertical landslide：transverse landslide；finite element method；stress analysis
1 概述
滑坡是輸送管道經常遇到的自然地質災害，滑坡體的滑動使得管道局部產生應力集中并導致斷裂破壞，從而影響管道的安全運行。根據滑坡體滑動方向與管道走向所形成交角的變化，管道的外載和潛在失效模式也不盡相同[1]，通常情況下，國內外學者將其劃分為縱向滑坡和橫向滑坡[2-3]。縱向滑坡主要使管道受到軸向摩擦力和向上隆起的垂直作用力，橫向滑坡使管道受到垂直于管道軸向與滑坡體滑動方向一致的彎曲作用[4]。兩種情況下的有限元模型考慮因素各異，管道的易受損管段和位置也各不相同，本文提出兩種工況下管道外載的計算方法，并建立有限元模型，給出管道的應力分布規律和影響因素，為滑坡區域管道設計施工、應變計安裝和應變監測提供參考依據。
2 縱向滑坡

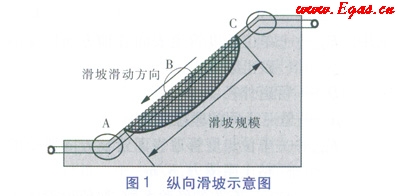

該工況下管道沿山坡方向敷設，管道走向與滑坡體滑動方向一致(見圖l)，滑坡體滑動時管道受下滑坡體軸向摩擦作用力明顯，另外滑坡體到達底部時受空間限制會發生向上隆起的現象，而在滑坡區域之外，即A、C點以外區域，可以近似認為管道兩端受到位移的約束。
2.1 有限元模型的建立
采用ABAQUS有限元軟件進行應力分析計算，由于管道為薄壁結構，因此可簡化采用四邊形的殼單元[5]建模，模型沿管道環向和軸向分別等間距劃分單元網格。
管道受到以下作用力：管道內壓、輸送介質與管道的重力、管道上方土體對管道的壓力、管道下方土體隆起時對管道的垂直作用力、周邊土體對管道的軸向摩擦力。部分外載計算如下。
①管道上方土體對管道的壓力。假設管道的埋深不變，則管道上方土體對管道的壓力不隨滑坡傾斜角和規模變化，管道上方土體壓力為：
pup＝rgh (1)
式中pup——管道上方土體壓力，Pa
r——土體密度，kg／m3
g——重力加速度，m／s2
h——管道埋深，m
②管道下方土體隆起時對管道的垂直作用力?；麦w到達滑坡底部時由于空間所限，有垂直于管道向上隆起的趨勢，采用朗肯理論[6]建模，其基本原理為處于任意深度的土體壓力與計算點到地面的垂直距離d成正比關系，管道不同位置受力不同，任意深度處的土體對管道的壓力見式(2)：
pdown＝rgdk0 (2)
式中pdown——下方土體對管道的垂直作用力，Pa
d——計算點到地面的垂直距離，m
k0——土體的壓力系數，粘土一般取0.5～0.7，對于砂土可取0.8
③周邊土體對管道的軸向摩擦力。沿管道軸向方向，單位長度管道表面所受砂土、粘土摩擦力[7]150-177分別見式(3.1)、式(3.2)：
Fzf,s＝0.75pDrghm (3.1)
Fzf,n＝pDassoil (3.2)
式中Fzf,s——單位長度管道表面管軸方向所受的砂土摩擦力，N／m
D——管道外徑，m
m——管—土間的摩擦系數
Fzf,n——單位長度管道表面管軸方向所受的粘土摩擦力，N／m
a——與ssoil有關的經驗系數，取值可參考美國ASCE標準[7]150-177
ssoil——土體剪切強度，Pa
單位長度管道的表面積為,pD，則管道上單位面積所受的砂土摩擦力、粘土摩擦力見式(4.1)、式(4.2)：
fz,x＝0.75rghm (4.1)
fz,n＝assoil (4.2)
式中fz,s——管道上單位面積所受的砂土摩擦力，N／m2
fz,n——管道上單位面積所受的粘土摩擦力，N／m2
有限元模型中管道被切為上、下兩個部分，兩部分受到的內壓、管道自身重力及土體摩擦力相同，但兩者受到的輸送介質重力和土體對管道的垂直作用力應分別考慮，管道兩端施加位移約束。載荷分步施加[8]，第1步：輸送介質、管道重力和內壓；第2步：土體對管道的垂直作用力；第3步：土體對管道的摩擦力。各類載荷直接施加到殼單元上。
2.2 計算與分析

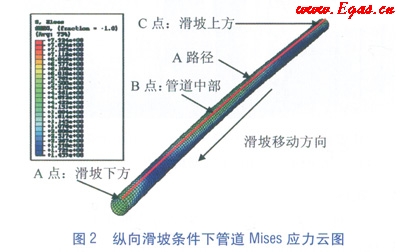

模型中滑坡體取粘土，土體剪切強度為50kPa，滑坡傾斜角為30°，滑坡規模為25m。以輸油管道為例，管道外徑為711mm，壁厚為10.3mm，管道材質為X70鋼，管道內壓8MPa，管道埋深1.8m，管—土間的摩擦系數為0.65。在ABAQUS軟件中繪制出管道的Mises應力云圖(見圖2，單位為MPa)，并沿管道軸向在管道上取A點、B點、C點和經過以上三點的A路徑為參考位置和分析對象。
由于管道敷設方向與滑坡體滑動方向一致，沿管道軸向的土體摩擦力作用明顯，表現在管道下方(A點)受壓而上方(C點)受拉，并在A點和C點附近區域形成兩個應力集中區。根據朗肯理論，管道下方受到土體垂直作用力，并且隨滑坡體下滑而增大，因此管道受到彎曲作用并在管道中部(B點)附近形成第三個應力集中區?？傮w看來，軸向摩擦力引起的軸向拉壓應力和土體垂直作用力引起的彎曲應力兩類應力形成組合應力，管道受到組合應力作用表現出相應的應力分布特征。

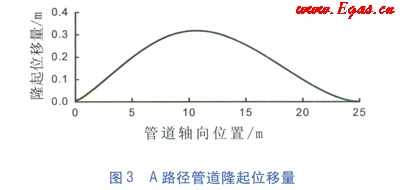

A路徑上各點的垂直方向隆起位移量見圖3(其中A點為坐標原點，C點位于管道軸向位置25m處)，可見管道受滑坡體作用發生隆起，且最大隆起位移位于管道中下部，即B點偏下位置，這是因為管道下方受到的土體壓力比上方大引起的。

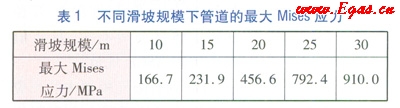

將滑坡傾斜角固定為30°，滑坡規模分別為10m、15m、20m、25m和30m，得出管道上最大Mises應力值如表1所示，隨著滑坡規模的擴大，管道上的最大Mises應力迅速增大。

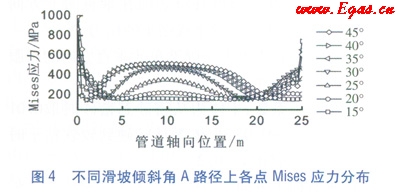

將滑坡規模固定為25m，滑坡傾斜角分別為15°、20°、25°、30°、35°、40°和45°，A路徑上各點的Mises應力值見圖4。不同傾斜角下，管道的應力集中區均為管道兩端和中下部。但隨著滑坡傾斜角的增加，管道的三個應力集中區范圍逐漸增大，特別是管道中段的應力集中區向兩端延伸，且最大應力值也隨之增加。

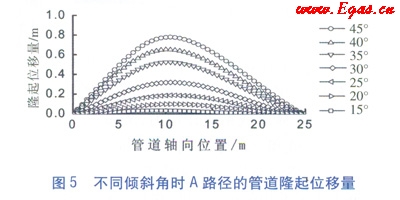

不同滑坡傾斜角時管道隆起位移量見圖5。管道的隆起位移量隨著傾斜角的增大而增加，但最大隆起位移量始終位于管道中下部，這與管道下方所受土體壓力較大有關。
3 橫向滑坡

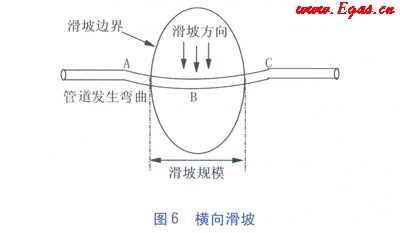

該工況下管道走向與滑坡體滑動方向垂直(見圖6)，滑坡體滑動時管道主要受滑坡體橫向沖刷作用，管道彎曲現象明顯，另外還受到軸向拉伸作用。
3.1 有限元模型的建立
有限元模型的建立與縱向滑坡類似，采用殼單元模擬管道。管道主要受到滑坡兩側場地土體的約束作用力、滑坡體沿滑動方向的橫向沖刷作用力、管道上方回填土體的壓力、管道內壓以及管道和輸送介質的自身重力。模擬時，兩側場地土體長度各沿管道軸向取30倍管徑[9]。
土體對管道的作用力可分為軸向摩擦力、水平橫向作用力和垂直方向土體壓力，均采用土彈簧單元模擬[10]，每一個殼單元節點附加三個土彈簧(分別代表三個方向的作用力)，土彈簧單元的一端與殼單元連接，另一端施加土體滑動的位移量。隨著土體的滑動位移增加，土彈簧對殼單元的作用力線性增加。實際土體與管道相對位移超過一定值后土體發生剪切破壞，對管道的作用力達到極限值后不再隨滑坡位移的增加而增加，該極限作用力稱為土彈簧的屈服力，相應的位移稱為屈服位移。
首先計算土體對單位長度管道的作用力，然后轉換為對每一個殼單元的作用力，并施加在土彈簧上；其他類型作用力直接施加在殼單元上。三個方向的土彈簧作用力計算如下。
①管軸方向
管軸方向受土體的摩擦力，單位長度管道表面所受的砂土、粘土摩擦力見式(3.1)、式(3.2)。
將摩擦力分配到有限元模型中各個管軸方向的土彈簧單元，則每個土彈簧單元的屈服力為：
Fz＝FzfL/n (5)
式中Fz——土彈簧單元管軸方向所受屈服力，N
Fzf——單位長度管道表面管軸方向所受的砂土或粘土作用力，N／m
L——殼單元管軸方向長度，m
n——管道環向殼單元數量
每個土彈簧單元的屈服位移從密砂土到松砂土為2.54～5.08mm，從較硬粘土到較軟粘土為5.08～10.2mm。
②水平橫向
水平橫向受土體的沖刷作用，水平橫向土彈簧主要由土體性質決定。橫向土彈簧中土體對管道作用力的極大值為Kennedy方法中的側向土壓力。該值在Et本和美國相關規范中有不同計算公式，這里選取美國ASCE規范，單位長度管道表面在水平橫向所受砂土、粘土作用力分別見式(6.1)、式(6.2)：
Fxf,s＝rghNqxD (6.1)
Fxf,n＝ssoilNcxD (6.2)
式中Fxf,s——單位長度管道表面水平橫向所受砂土作用力，N／m
Fxf,n——單位長度管道表面水平橫向所受粘土作用力，N/m
Nqx，Ncx——抗壓能力因子，與管道埋深h、管徑D、土體性質有關，具體值參考美國ASCE規范[7]150-177
橫向土體作用力分配到有限元模型中的各個水平橫向土彈簧單元，則每個土彈簧單元的屈服力及屈服位移分別見式(7)與式(8)：
Fx＝FxfL/n (7)
sx＝R0(h+D/2) (8)
式中Fx——土彈簧單元水平橫向所受的屈服力，N
Fxf——單位長度管道表面水平橫向所受砂土或粘土作用力，N／m
sx——土彈簧單元水平橫向的屈服位移，m
R0——系數，當土體為松砂時，取0.07～0.1；土體為中等密度砂土時，取0.03～0.05；土體為較密砂土時，取0.02～0.03；土體為從較硬到較軟的粘土時，取0.03～0.05
③垂直方向
管道在垂直方向主要受到上方土體的壓力和下方土體的反力。當管道在豎直平面內移動時，由于地表以上為空，因此管道向上與向下的土體剛度各異，即管道相對于土體向上位移和向下位移時的土體反力不同。因此垂直方向土彈簧單元應分別確定。
a．垂直向上方向
Fyf1,s＝rghNqy1D (9.1)
Fyf1,n＝ssoilNcy1D (9.2)
式中Fyf1,s——單位長度管道表面垂直向上方向所受的砂土壓力，N／m
Fyf1,n——單位長度管道表面垂直向上方向所受的粘土壓力，N／m
Nqy1，Ncy1——抗壓能力因子，與埋深h、管徑D和土體性質等有關，具體值參考美國ASCE規范[7]150-177
管道上方土體壓力分配到有限元模型中的相應方向土彈簧，則每個土彈簧單元的屈服力和屈服位移分別見式(10)與式(11)：
Fy1＝Fyf1L/n (10)
Sy1＝R1h (11)
式中Fy1——土彈簧單元垂直向上方向所受的屈服力，N
Fyf1——單位長度管道表面在垂直向上方向所受的砂土或粘土的壓力，N／m
Sy1——管道上方土彈簧單元垂直方向的屈服位移，m
R1——系數，土體為從密砂到松砂時取0.01～0.05，土體為從較硬到較軟粘土時取0.1～0.2
b．垂直向下方向
Fyf2,s＝rghNqy2D+1/2rgD2Nry2 (12.1)
Fyf2,n＝ssoilNcy2D (12.2)
式中Fyf2,s——單位長度管道表面在垂直向下方向所受的砂土壓力，N／m
Fyf2,n——單位長度管道表面在垂直向下方向所受的粘土壓力，N／m
Nqy2，Nry2，Ncy2——抗壓能力因子，與埋深h、管徑D和土體性質等有關，具體值參考美國ASCE規范[7]150-177
管道下方土壓力分配到有限元模型中的相應方向土彈簧單元，則每個土彈簧單元的屈服力和屈服位移分別見式(13)與式(14)：
Fy2＝Fyf2L (13)
Sy2＝R2D (14)
式中Fy2——垂直向下方向土彈簧單元的屈服力，N
Fyf2——單位長度管道表面在垂直向下方向所受的砂土或粘土壓力，N／m
Sy2——管道下方垂直方向土彈簧單元的屈服位移，m
R2——系數，土體為砂土或粘土時取0.10～0.15
對于橫向滑坡而言，水平橫向土彈簧和軸向土彈簧起主要作用，垂直方向的土彈簧由于管一土相對位移較小作用不大。
管道兩端受到滑坡兩側場地土體的約束，中間部分受到滑坡體的沖刷作用，因此在管道兩端的軸向方向施加等效彈簧約束，兩側場地土體約束和管道中部的土體沖刷均采用上述的土彈簧模擬。
3.2 計算與分析

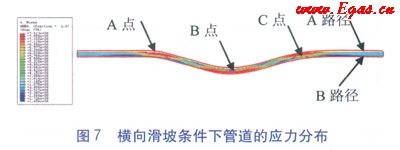

模型中滑坡體取粘土，土體剪切強度為50kPa，滑坡傾斜角為30°，滑坡規模為15m，滑坡兩側場地土各取20m。以輸油管道為計算對象，管道外徑為711mm，壁厚為10.3mm，管道材質為X70鋼，管道內壓為8MPa，管道埋深1.8m，管—土摩擦系數為0.65。在ABAQUS軟件中繪制出管道的Mises應力云圖(見圖7，單位為MPa)，管道共存在三個應力集中區域(A點、B點和C點)，即管道中部和滑坡體與兩側場地土分界面處的兩個彎曲區域，但管段彎曲方向內外兩側由于拉壓應力和彎曲應力組合而有所不同，沿管道軸向根據滑坡移動方向在管道兩側選擇A路徑和B路徑為分析對象。

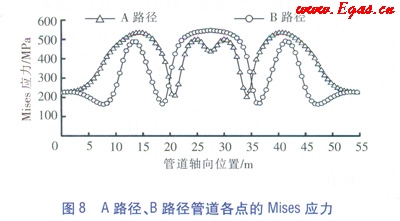

繪制出A路徑和B路徑上管道的Mises應力分布曲線(見圖8)，拉壓應力和彎曲應力的組合使得管道部分彎曲區域形成最小應力區。

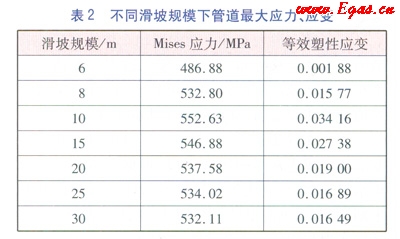

計算滑坡規模分別為6m、8m、10m、15m、20m、25m和30m工況下管道的最大Mises應力和最大等效塑性應變(見表2)，隨著滑坡規模的不斷擴大，管道沿滑坡體滑動方向的應力、應變逐漸增加，當滑坡規模達到一定程度后，管道的應力、應變趨于穩定并開始降低。該現象可以解釋當滑坡規模較大時，管道的彎曲程度減緩，使得彎曲應力降低，一定程度上減小了組合應力。

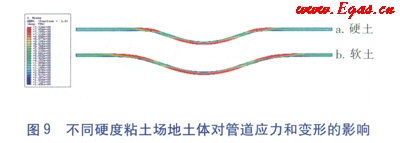

為分析滑坡兩側場地土體的影響，以滑坡規模20m為例，其他計算參數不變，分別計算硬土和軟土條件下管道的受力情況，硬土和軟土的剪切強度分別取50kPa和35kPa，如圖9所示，當場地土體為軟土(圖9-b)時管道橫向位移發生范圍較長。

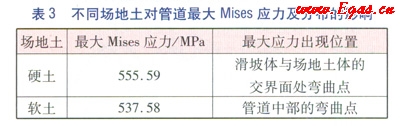

計算兩種情況下管道的最大應力及其位置(見表3)，當場地土較硬時最大應力出現在滑坡體與場地土體交界處，即在A點和B點的彎曲作用明顯；而當場地土較軟時管道最大Mises應力稍小一些，且最大應力出現在管道的中部，即較軟的場地土可以使管道產生更大范圍的橫向位移，一定程度上緩解了彎曲應力，反而使其最大Mises應力有所降低。
4 結論
①根據管道的敷設角度，土體對管道作用力存在較大差別。
②縱向滑坡和橫向滑坡工況下管道均存在三個應力集中區域，位于管段兩端和中部，但產生原因不同。縱向滑坡條件下管道主要受到土體軸向摩擦力引起的拉壓應力和下側滑坡體的垂直作用力導致的彎曲應力的組合影響；橫向滑坡條件下管道主要受到滑坡體的橫向沖刷并產生彎曲應力，并由此產生拉應力。受力模式的區別導致兩種條件下管道的失效模式稍有不同。
③橫向滑坡條件下兩側場地土體性質影響管道的應力和位移分布，設計和施工過程中要適當在潛在滑坡區域兩側的管溝回填軟土，以降低滑坡時管道的整體應力值，降低管道的失效概率。
④在管道運營中，對滑坡區域的管道實施應變監測已成為常用的實踐手段，根據管道的應力分析結果，應變計應優先布置在滑坡體管段的兩側和中部，而對于縱向滑坡，中部的應變計可適當向下移動以實現與中部應力集中區的重合。
參考文獻：
[1]劉全林，楊敏．地埋管與土相互作用分析模型及其參數確定[J]．巖土力學，2004，25(5)：728-731．
[2]王滬毅．輸氣管線在地質災害中的力學行為研究(碩士學位論文)[D]．西安：西北工業大學，2004：3-8．
[3]張東臣，滑坡條件下埋地管道受力分析[J]．石油規劃設計，2001，12(6)：1-6．
[4]鄧道明，周新海，申玉平．橫向滑坡過程中管道的內力和變形計算[J]．油氣儲運，1998，17(7)：18-22．
[5]任艷榮，劉玉標，顧小蕓．用ABAQUS軟件處理管—土相互作用中的接觸面問題[J]．力學與實踐，2004，26(6)：43-45．
[6]梅國雄，宰金珉．考慮變形的朗肯土壓力模型[J]．巖石力學與工程學報，2001，20(6)：851-853．
[7]Committee on Gas and Liquid Fuel Lifelines of the ASCE Technical Council on Lifeline Earthquake Engineering．Guidelines for the Seismic Design of Oil and Gas Pipeline Systems[S]．New York：American Society of Civil Engineers，1984．
[8]朱向榮，王金昌．ABAQUS軟件中部分土模型簡介及其工程應用[J]．巖土力學，2004，25(2)：144-148．
[9]劉愛文，胡聿賢，趙鳳新，等．地震斷層作用下埋地管線殼有限元分析的等效邊界方法[J]．地震學報，2004，26(1)：141-147．
[10]劉愛文．基于殼模型的埋地管線抗震分析(博士學位論文)[D]．北京：中國地震局地球物理研究所，2002：38-43．
本文作者：焦中良 谷海威 郭杰 劉勇
作者單位：中國石油天然氣股份有限公司規劃總院
中國石油天然氣股份有限公司天然氣與管道分公司
