LNG在生產及運輸過程中，對溫度的要求相當苛刻，常壓下其儲存溫度為-162℃。因此，環境熱量的流入、裝卸船過程中的體積置換、閃蒸以及大氣壓力的急劇降低等因素，導致相當部分的液化天然氣氣化。這部分蒸發氣(BOG)會引起罐內壓力升高，進而引發事故，需要及時引出處理。

1　LNG蒸發量(BOG量)的確定

LNG蒸發量的確定是設備選型及壓力控制的前提，特別是對BOG回收的核心設備BOG壓縮機的選擇及再冷凝工藝中再冷凝器的氣液比確定有直接影響。正常情況下LNG蒸發氣主要來自3方面：熱量的流入，裝卸船過程中的體積置換和閃蒸，溫差、壓差的變化^[1-3]。

①熱量的流入

流入的熱量主要包括環境熱量和LNG泵機械能轉化的熱量^[4]。

a．吸收環境熱量產生的BOG量

外部環境向儲罐內不斷傳遞熱量，儲罐內LNG吸收熱量后氣化，產生大量的BOG氣體，這部分熱量會隨著季節、晝夜、太陽輻射等因素的不同而不同。通常為了安全，選擇一年中溫度最高的夏季一晝夜的平均吸熱量作為計算標準，采用公式(1)計算BOG量：

qm,1＝F/r 　　　　   (1)

式中qm,1——從環境正常吸熱產生的BOG量，kg/h

F中——LNG高液位(滿液位的80％)下，夏季一晝夜從環境的正常平均吸熱量，kJ／h

r——LNG的氣化潛熱，kJ／kg

b．吸收LNG泵機械能轉化熱量產生的BOG量

LNG泵在工作過程中會消耗電能，其中一部分電能會轉化為熱能被LNG吸收，由此產生的BOG量計算公式見式(2)：

qm,2＝3600l(P/r) 　　   (2)

式中qm,2——吸收LNG泵電能轉化的熱量產生的BOG量，kg／h

l——散熱系數

P——LNG泵的額定功率，kW

c．由于熱量流入產生的總BOG量

由于熱量流入產生的總BOG量計算式為：

qm,1-2＝(Q+3600lP)/r 　   (3)

式中qm,1-2——由于熱量流入產生的總BOG量，kg／h

②大氣壓力下降

LNG儲罐一般都裝有自動泄壓裝置。通過壓力表測量?jī)?chǔ)罐內的壓力，將數據反饋給控制單元，當壓力超過一定值時自動泄壓以維持儲罐的穩定運行。由于外界大氣壓力降低，在絕對壓力一定的情況下，壓力表測量的表壓偏高，致使泄壓，罐內由于壓力降低又引起氣液界面LNG過熱而氣化。由于大氣壓力下降而引起的這部分BOG量可用以下公式進行估算^[5]：



式中qm,3——由于大氣壓力下降產生的BOG量，kg／h

qm,G——氣壓下降直接排空的BOG量，kg／h

qm,L——LNG液面過熱產生的BOG量，kg／h

V——儲罐的氣相空間體積，m³

rNG——泄放時天然氣的密度，kg／m³

pmin——外界大氣壓變化時段內的大氣壓最低壓力，Pa

Dpmax——外界大氣壓變化時段內大氣壓的最大變化率，Pa／h

qm,x——低液位(滿液位的20％)下從環境吸熱產生的BOG量，kg／h

p1——外界大氣壓變化時段內1h內的大氣壓最大變化量，Pa

p2——滿液位下對應的氣液界面壓力，Pa

AL——氣液界面面積，m²

③體積置換

體積置換指的是隨著LNG來液的增加，儲罐中的空間被LNG所填充，使得氣相空間縮小，為維持儲罐的微正壓，部分BOG被擠出儲罐。依據其定義，體積置換產生的BOG量可用公式(5)進行計算^[4]：



式中qm,4——體積置換產生的BOG量，kg／h

qm,load——LNG儲罐的最大卸裝質量流量，kg／h

rLNG——LNG的密度，kg／m³

④LNG卸裝時的閃蒸

對于LNG船上的LNG，在卸裝時由于和儲罐內LNG溫度不同會出現瞬間的閃蒸現象。由于閃蒸而產生的BOG量采用公式(6)進行估算^[5]：



式中c——LNG的比熱容，kJ／(kg·K)

t2——罐壓下的泡點溫度，℃

t1——進料LNG的溫度，℃

以上僅對正常情況下LNG的蒸發量進行了一定程度地估算，對于一些特殊情況下BOG量的估算請參照相關文獻。

2　常用BOG的處理方法和適用條件

正常情況下，儲罐的日蒸發量(質量比)大約在0.03％～0.08％左右，對于大型儲罐來說，這已相當可觀，對其進行回收可以帶來巨大的經濟和社會效益。目前，BOG回收包括二方面內容，一是對LNG氣化產生的天然氣進行回收，二是對BOG攜帶的冷量進行回收。

2.1　直接放空或點燃

為保證生產及運輸?shù)陌踩?，最常用?/span>BOG處理方法是將這部分氣體放空或送入火炬點燃，以維持儲罐內的壓力。嚴格地說，被放空和點燃的氣體已不屬于BOG回收的范疇，但隨著技術的發展，這種處理方式已不再是單純的放空和點燃。放空的BOG具有一定的壓力和冷能，可以將其引出，作為制冷介質，或經壓縮機壓縮后用作動能載體，點燃后也可以用來聯合發電、供暖等。最常見的是在LNG船遠洋運輸過程中，BOG作為燃料，帶動動力設備驅動LNG船航行^[6]。但總體來說，這種方法對能量的利用率低，浪費了大量天然氣資源，也污染了環境。而且由于有些系統運行過度依賴BOG，容易導致系統不穩定，此外，氣體的排空也會對周?chē)斐梢欢ǖ陌踩[患。

2.2　直接壓縮送入輸氣管網

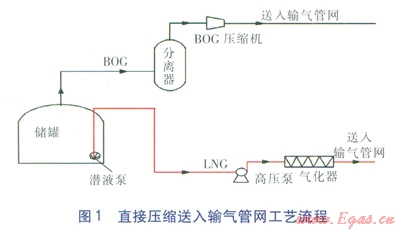

直接壓縮送入輸氣管網的工藝流程見圖1^[7]。BOG氣體進入分離器分離掉夾帶的液體后，經過BOG壓縮機多級壓縮，直接送入輸氣管網，供用戶使用。在氣量不足時可使LNG通過氣化器進行氣化，送入輸氣管網進行補充。



該工藝流程簡單，設備少，可以節約造價，因此，在實際中被較多采用，比如日本大阪瓦斯和東京瓦斯公司等的LNG接收站的BOG處理就是采用了這種方法^[8]。但是這種方法能耗大，受下游用氣量影響較大，適應性不強，而且BOG所攜帶的大量冷能消耗于壓縮機的壓縮過程，未得到利用，造成了浪費。

2.3　返補真空

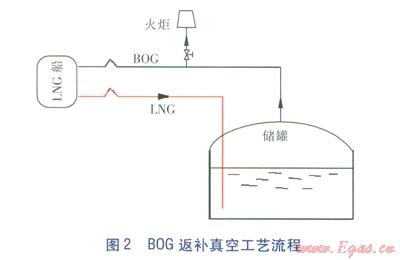

LNG船在向儲罐卸裝液體時，由于液體流出而產生真空，增加了液體卸裝的阻力，極大地增加了耗能，甚至使LNG船上的液體無法完全卸入罐內。因此，LNG接收站接收LNG時，需要及時填補LNG船艙由于液體流出所形成的真空。如采用其他氣體返補真空，既會引入新的雜質，又會造成熱量大量流入，加速LNG氣化。而LNG儲罐中產生的BOG溫度大約在-140～150℃，將BOG通過氣體返回線流回船艙填補真空，可以很好地避免上述問題。同時在BOG返回船艙時，船艙內大量LNG提供的冷量使得BOG重新液化，在一定程度上回收了BOG^[7]。BOG返補真空工藝流程見圖2。



該方法雖然能夠在一定程度上對BOG進行回收，但在BOG量比較大的情況下顯然不能夠滿足處理的需求，無法獨立使用。而且這種方法只有在LNG船卸料時才能平衡掉一部分氣體，限制了其應用范圍。

2.4　代替氮?dú)獬涮罡魺釋?span lang="EN-US">

LNG儲存于低溫儲罐內，對隔熱的要求較高，大容量的儲罐大多采用普通堆積型隔熱結構。為防止外界空氣中的水分進入隔熱層而冷凝，通常向隔熱層內充裝N2使其維持正壓，因此LNG的生產和儲存過程大多配有制氮設備，大大增加了運行成本^[9]。

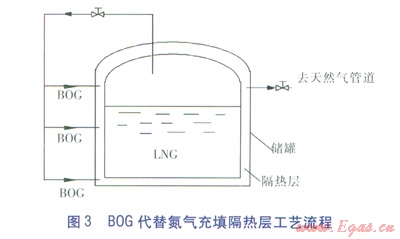

BOG氣體需要及時排出以維持儲罐的微正壓，一個辦法是使用BOG代替氮?dú)獬涮罡魺釋?。利?/span>BOG充填絕熱層只需在原儲罐基礎上稍加改造就可實現，投資很少，可以省去制氮設備，經濟高效，且熱量流入時首先會被低溫的BOG氣體吸收，儲罐的隔熱效果更好。俞樹榮、席家福^[10]在這方面進行了探索和論證，并對BOG充填隔熱層進行了傳熱分析，給出了具體的計算，提出了BOG代替氮?dú)獬涮罡魺釋拥墓に嚵鞒?/span>(見圖3)。但是，充填隔熱層用量對于大型儲罐的日產BOG量來說比較小，并不能從真正意義上減少BOG的排放。



2.5　再液化

再液化工藝系統主要由BOG壓縮機、再冷凝器、蒸發氣管道系統等組成^[11]。將BOG引出后，經過壓縮機增壓，進而由再冷凝器冷卻，將BOG重新液化為LNG返回儲罐或氣化后送入管網外輸。根據再冷凝器的冷源不同，再液化可以分為二類^[12]，一類是依靠外部制冷介質提供冷量，最常用的為液氮；另一類是由儲罐內的部分LNG提供冷量。

①外部制冷介質制冷

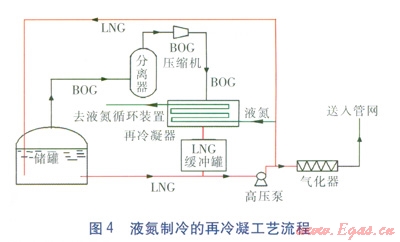

再冷凝過程中，采用外部制冷介質(如液氮)提供冷量使BOG液化為LNG的工藝流程見圖4，液氮和丙烷是兩種比較常見的制冷劑^[13-14]。



儲罐內的BOG經過分離器分離后進入BOG壓縮機增壓，增壓后的氣體通過再冷凝器吸收液氮放出的冷量液化為LNG，繼而送回儲罐或外輸。白改玲等^[15-16]在此基礎上進行了優化，使得BOG的回收方法更具實用性。成都深冷公司^[17]針對具體的加氣過程，提出了具有BOG回收功能的LNG無泵加氣方法。

②儲罐內部分LNG制冷

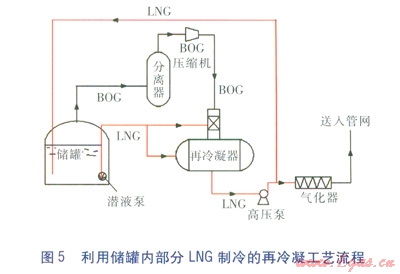

利用儲罐內部分LNG制冷的再冷凝工藝流程見圖5。



由圖5可知，相比于外部制冷劑制冷的BOG回收流程，其最大不同在于再冷凝器中BOG液化的冷量來自于儲罐中的部分LNG。由于這種方法不依靠外部制冷，節約了配套投資，其應用更加廣泛^[18-21]。

③蓄冷式再液化

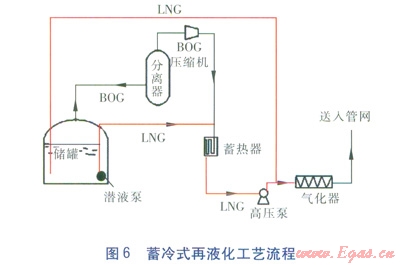

為了克服LNG夜間外輸量小導致所提供的冷量不足以將BOG再液化的問題，在以上基礎上發展了蓄冷式再液化工藝，流程見圖6。



蓄冷式再液化工藝在LNG外輸供氣時，通過蓄冷劑與LNG進行冷量交換，將冷量?jī)?chǔ)存下來。白天用氣量較多，LNG可以提供足夠多冷量將BOG液化，剩余的冷量則被儲存。晚上用氣量較少，LNG流出也較少，冷量不足以使BOG完全液化。此時，通過蓄冷劑冷卻BOG彌補冷量的不足。

該工藝雖然具有較大的優勢，但投資較高，操作較為困難，未來對這方面進行研究仍然具有很大的發展?jié)摿Α?/span>

④再液化工藝比較

無論是采用部分LNG提供冷量，還是利用外部冷源提供冷量，再液化工藝都存在以下無法克服的缺點^{[2，22-24]}：

a．管網輸氣負荷波動時操作較為困難。

b．再液化后的氣體返回儲罐時，容易產生二次閃蒸，增加了系統運行的負荷。

c．BOG壓縮機及泵的選型及采購比較困難。

d．采用部分LNG提供冷量的再冷凝過程，對于進入再冷凝器的BOG和LNG的氣液比有嚴格的要求，控制起來較為困難。

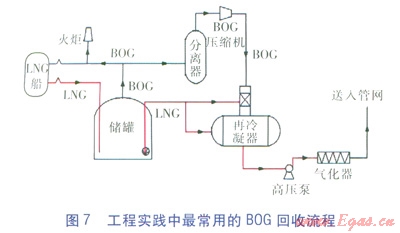

一般在實踐中，將液化工藝與返補真空等BOG處理方式相結合，取其優點，圖7為工程實踐中最常用的80G回收流程^[17]。



總的來說，再液化工藝比其他工藝具有較大的優勢，可以實現BOG的零排放；比直接壓縮工藝節約30％～60％的成本費用^[25]。因此，絕大多數LNG接收站都采用再冷凝工藝對BOG進行回收^[26]。

3　結語

對LNG生產和運輸過程中產生的BOG進行處理，不僅可以帶來巨大的經濟效益，還能起到節能減排作用。正常情況下BOG的產生主要源于熱量的流入、大氣壓力的急劇下降、裝卸船過程中的體積置換和閃蒸四個方面，其中熱量流入是BOG產生的最主要原因。通常對BOG的回收包括兩方面：冷能回收和天然氣回收，處理方式主要有再冷凝、直接壓縮、返補真空、代替氮?dú)獬涮罡魺釋?、燃燒等五種。其中返補真空、代替氮?dú)獬涮罡魺釋佣N方式由于處理量小，一般不單獨使用；燃燒對環境的影響較大，資源利用率低，很少被采用；直接壓縮和再冷凝工藝是實踐中回收BOG的兩種主要方法。但由于再冷凝工藝的能耗比直接壓縮減少30％～60％，因此在實踐中更具優勢；然而，再冷凝工藝同樣存在著一些無法克服的缺點，如壓縮機選型、氣液比控制困難等。隨著LNG產業的發展及國家對節能減排的重視，相信各種新技術將會在BOG回收上大有可為。
