摘　要：為滿足燃?xì)馄髽I(yè)應急互聯互供燃?xì)?，設計出使用單臺單向流量計實現雙向加合計量的計量裝置，僅需手動切換閥門便可實現雙向加合計量。探討了無旁通燃?xì)怆p向加合計量裝置、有旁通燃?xì)怆p向加合計量裝置的工藝流程。

關鍵詞：單向流量計；  雙向加合計量裝置；  應急互調；  雙向計量

Design of Two-way Additive Gas Metering Device

Abstract：To meet the demand of emergency mutual supply of gas companies，a two．way additive gas metering device using single one-way gas flow meter is designed．The two-way additive metering can be simply achieved by manual switch valve．The processes of two-way additive gas metering device with bypass and without bypass are discussed．

Keywords：one-way gas flow meter；two-way additive gas metering device；emergency mutual supply；two-way metering

1　概述

各城市區域或區域性用氣項目的燃?xì)鈿庠赐^單一，其保障性、應急性較差。在各城市區域燃?xì)忭?xiàng)目的特許經營權已授定的情況下，如何搞好供氣服務，提高供氣保障性、安全性、應急性是燃?xì)馄髽I(yè)要考慮和解決的問題。各城市供氣區域間互聯互供燃?xì)獗闶浅杀咀畹偷慕鉀Q方法之一。

為滿足燃?xì)馄髽I(yè)應急互聯互供燃?xì)?，我們?cè)O(shè)計出了燃?xì)怆p向加合計量裝置(結算周期內以雙方讀數差值結算)，該裝置利用單臺單向流量計實現了燃?xì)獾碾p向加合計量，工藝流程簡單明了，造價低，便于管理，實用性強。

2　燃?xì)怆p向加合計量裝置的設計思路

①在滿足現行國家標準GB 50028—2006《城鎮燃?xì)庠O(shè)計規范》和安全供氣的前提下，采用的管件、閥門、流量計等均為燃?xì)獬Ｓ卯a(chǎn)品。

②雙向加合計量裝置要結構簡單，易操作，安全可靠性高，造價低，便于管理。

③經對現有調壓、計量裝置租單向、雙向計量裝置的工藝分析總結，對設備、閥門等的功能進行分析研究，通過選用不同的閥門并利用其功能設計出了兩種燃?xì)怆p向加合計量裝置：無旁通燃?xì)怆p向加合計量裝置、有旁通燃?xì)怆p向加合計量裝置。

④雙向加合計量裝置僅在應急時兩燃?xì)馄髽I(yè)互調燃?xì)馐褂茫M(jìn)行流量差值結算，較少使用。

3　工藝流程

①無旁通燃?xì)怆p向加合計量裝置

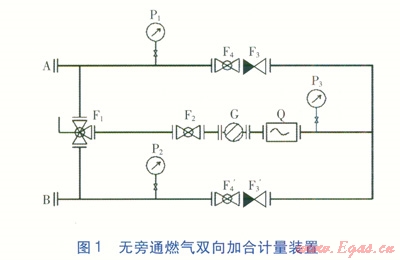

依據L型三通球閥與升降式止回閥的工作特性，設計出了利用單臺單向流量計實現燃?xì)鈶?yīng)急的無旁通燃?xì)怆p向加合計量裝置，見圖1。

當需要燃?xì)鈴?span lang="EN-US">A端流向B端時，此時pA>pB(p代表壓力)，人工操作將L型三通球閥F1開向A端，打開球閥F4¢并關閉球閥F4，燃?xì)庥?span lang="EN-US">A端流入，經L型三通球閥F1、球閥F2、過濾器G、流量計Q、升降式止回閥F3¢、球閥F4¢到達B端。由于升降式止回閥F3的止回作用，即使球閥F4未關閉，燃?xì)庖矡o(wú)法通過(正常情況下關閉球閥F4)。使用過程中隨著B端壓力的上升，可能出現pA≤pB。當pA≤pB時，由于升降式止回閥F3¢的止回作用，燃?xì)怆m然能通過球閥F4¢，但無法大量經過升降式止回閥F3¢逆流，從而達到了燃?xì)鈫蜗蛄鲃?dòng)并計量的目標。

同理，可實現燃?xì)鈴?span lang="EN-US">B端單向流向A端并計量的目標。

該加合計量裝置由L型三通球閥的開向決定了燃?xì)獾牧鲃?dòng)方向并計量，無旁通保證了燃?xì)饬鲃?dòng)方向的唯一性，并且L型三通球閥只有兩個操作方向，操作簡單不易失誤，操作時鎖定L型三通球閥F1并進行流量登記。但是，當過濾器G、流量計Q有問題或需清洗維修時，該加合計量裝置暫時無法應急通氣。

②有旁通燃?xì)怆p向加合計量裝置

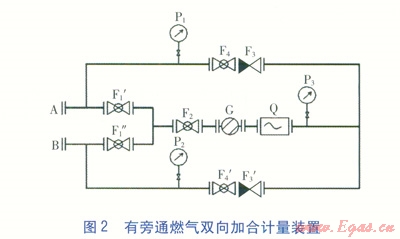

為保證加合計量裝置燃?xì)鈶?yīng)急供氣的連續性，在無旁通燃?xì)怆p向加合計量裝置的基礎上增加了旁通功能。用兩只球閥代替L型三通球閥，并利用升降式止回閥的工作特性，設計出了利用單臺單向流量計實現燃?xì)鈶?yīng)急的有旁通燃?xì)怆p向加合計量裝置，見圖2。

當需要燃?xì)鈴?span lang="EN-US">A端流向B端時，此時pA>pB。打開球閥F1¢，球閥F1²關閉并鎖定(即關閉旁通管路)，打開球閥F4¢，關閉球閥F4。燃?xì)庥?span lang="EN-US">A端流入，流經球閥F1¢、球閥F2、過濾器G、流量計Q、升降式止回閥F3¢、球閥F4¢到達B端。由于升降式止回閥F3的止回作用，即使球閥F4未關閉，燃?xì)庖矡o(wú)法通過(正常情況下關閉球閥F4)。使用過程中隨著B端壓力的上升，可能出現pA≤pB。當pA≤pB時，由于升降式止回閥F3¢的止回作用，燃?xì)怆m然能通過球閥F4¢，但無法大量經過升降式止回閥F3¢逆流，從而達到了燃?xì)鈫蜗蛄鲃?dòng)并計量的目標。當過濾器G、流量計Q有問題或需清洗維修時，可打開旁通球閥F1²讓燃?xì)馔ㄟ^(guò)(此時就不計量了，僅限于非常特殊的情況)，保證了加合計量裝置燃?xì)鈶?yīng)急流動的連續性。

同理，可實現燃?xì)鈴?span lang="EN-US">B端單向流向A端并計量的目標。當過濾器G、流量計Q有問題或需清洗維修時，可打開旁通球閥F1¢讓燃?xì)馔ㄟ^(guò)，以保證加合計量裝置燃?xì)鈶?yīng)急流動的連續性。

本文作者：趙  凱

作者單位：佛山市順德區港華燃?xì)庥邢薰?span lang="EN-US">
