摘　要：對某廠燃?xì)廨啓C(jī)在夏季高溫環境高負荷條件下跳車頻繁的問題進行分析，結合燃?xì)廨啓C(jī)跳車過程中的參數變化以及燃?xì)廨啓C(jī)工作時發出的噪聲，認為燃燒室工作時發生振蕩燃燒是跳車的根本原因。對燃?xì)廨啓C(jī)進行相應的燃燒調整是解決跳車故障的有效手段。

關鍵詞：燃?xì)廨啓C(jī)；　跳車；  振蕩燃燒；  燃燒調整

Cause Analysis and Solutions for Gas Turbine Trip

Abstract：The frequent trips of gas turbine in a plant under the condition of high temperature environment and high load in summer are analyzed．Combined with the variation of parameters in the process of gas turbine trip and noise emitted from the gas turbine during operation，the oscillation combustion in the combustor is considered as being the basic cause of the trip．The combustion adjustment of gas turbine is an effective method tor solving the trip fault．

Keywords：gas turbinej tripi oscillation combustion；combustion adjustment

1　概述

南方某廠的制冷劑壓縮機由西門子燃?xì)廨啓C(jī)SGT200-2S拖動，但是自投產以來燃?xì)廨啓C(jī)一直存在高負荷跳車問題。該問題大多發生在溫度較高的夏季，冬季也曾發生過跳車現象，但是概率相對較低。雖然燃?xì)廨啓C(jī)廠家工程技術人員對其進行過小的調整，但仍然無法解決燃?xì)廨啓C(jī)高溫環境中高負荷工況跳車問題。具體故障表現為在溫度較高的環境里高負荷工況下跳車頻繁，而在較低環境溫度下跳車現象較少；燃?xì)廨啓C(jī)無法達到甚至大大低于設計輸出功率，造成制冷劑壓縮機無法滿負荷運轉，影響工廠的實際產能。因此該廠一直在尋求燃?xì)廨啓C(jī)高溫高負荷條件下跳車問題的解決方法。

SGT200-2S為西門子生產的雙軸燃?xì)廨啓C(jī)，空氣經過燃?xì)廨啓C(jī)壓氣機后與燃料混合進入燃燒室燃燒，燃燒后的高溫高壓炯?xì)膺M(jìn)入第一段透平做功，該段透平帶動與之同軸的燃?xì)廨啓C(jī)壓氣機壓縮入口空氣，并不對燃?xì)廨啓C(jī)本體以外輸出功；做功后的煙氣進入與第一段透平不同軸的第二段透平再次做功，第二段透平帶動通過聯軸器與之相連的制冷劑壓縮機。

2　工廠備選解決方案

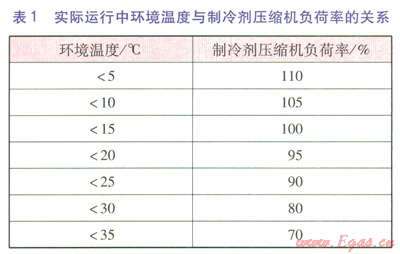

針對燃?xì)廨啓C(jī)高溫情況下易跳車的故障表現，該工廠擬采用降低空氣入口溫度的方法解決跳車問題。其方案可行性研究報告認為，工廠夏季平均環境溫度高達30℃，相對濕度為70％～80％，溫度高、濕度大是造成燃?xì)廨啓C(jī)輸出功率不足的主要原因。燃?xì)廨啓C(jī)額定輸出功率為7.65MW，制冷劑壓縮機設計輸入功率為6.13MW，理論上燃?xì)廨啓C(jī)應能滿足制冷劑壓縮機滿負荷下的功率要求。但在實際運行過程中，按照制冷劑壓縮機功率計算，夏季負荷率最高只能維持在80％左右，相當于燃?xì)廨啓C(jī)在該環境溫度下的輸出功率僅有4.9MW左右，遠低于燃?xì)廨啓C(jī)的額定輸出功率。該廠技術人員總結實際運行經驗，發現實際運行中環境溫度與制冷劑壓縮機負荷率的關系見表l。

該工廠認為制冷劑壓縮機能維持的最大負荷與環境溫度有密切聯系，擬采用以下改造方案解決高溫環境下燃?xì)廨啓C(jī)跳車問題：在燃?xì)廨啓C(jī)壓氣機入口前加裝冷卻裝置，對入口空氣進行冷卻，確保38℃、相對濕度80％、質量流量35kg／s的入口空氣能夠冷卻至l2℃，析出的水分通過絲網氣水分離裝置除去，通過降低入口空氣溫度的方法保證制冷劑壓縮機能滿負荷運行。預計改造后燃?xì)廨啓C(jī)輸出功率約為7.25MW，能夠滿足制冷劑壓縮機的功耗要求，整個改造項目總造價約為2142×10⁴元。

3　該廠燃?xì)廨啓C(jī)故障分析

該工廠制冷劑壓縮機冬季曾有滿負荷運行的記錄，實施進氣冷卻改造后也許能夠?qū)崿F(xiàn)夏季滿負荷運行，但也僅僅是從表面上避免燃?xì)廨啓C(jī)夏季高負荷跳車問題，未從本質上解決燃?xì)廨啓C(jī)高溫高負荷下跳車問題，其原因如下。

3.1　燃?xì)廨啓C(jī)設計性能理論上能滿足壓縮機需求

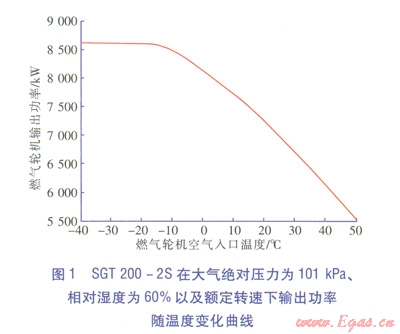

溫度升高、濕度增大固然會降低燃?xì)廨啓C(jī)的輸出功率，但是根據SGT200-2S燃?xì)廨啓C(jī)性能曲線，其設計功率能夠滿足當?shù)馗鱾€(gè)溫度下制冷劑壓縮機的功耗要求。SGT200-2S在大氣絕對壓力為l01kPa、相對濕度為60％的設定狀況以及額定轉速下輸出功率隨溫度的變化曲線見圖l。從圖1中可以看出，即使在40℃下理論上燃?xì)廨啓C(jī)輸出功率仍能滿足制冷劑壓縮機的功耗要求。該廠所處地區夏季平均環境溫度為32.7℃，低于40℃；該地區夏季相對濕度為80％，高于燃?xì)廨啓C(jī)設定狀況下的相對濕度，可能會造成燃?xì)廨啓C(jī)輸出功率有所降低，但影響效果應該較小^[1]。

為了明確相對濕度對燃?xì)廨啓C(jī)輸出功率影響的大小，利用美國AspenTech公司的Aspen Plus軟件對其進行了模擬計算。在101kPa大氣絕對壓力下，體積流量為22.5m³／s、溫度為30℃的空氣進入壓氣機壓縮至l.1MPa，送入絕熱反應器與質量流量為0.437kg／s的燃?xì)夥磻?yīng)，生成的高溫高壓煙氣進入透平做功，透平發出的功率與壓氣機消耗的功率之差即為燃?xì)廨啓C(jī)的輸出功率。

對相對濕度為0和相對濕度為70％的兩種工況進行模擬：相對濕度為0時，凈輸出功率為6381kW；相對濕度為70％時，凈輸出功率為6351kW。從以上結果可以看出，相對濕度增大會降低燃?xì)廨啓C(jī)輸出功率，但是影響只有0.5個百分點左右。

綜上所述，在該廠所處地區的環境條件下，燃?xì)廨啓C(jī)的設計輸出功率理論上能滿足制冷劑壓縮機的功耗要求。因此如能通過其他方式解決燃?xì)廨啓C(jī)跳車問題，可避免額外增設空氣冷卻裝置，達到節省投資的目的。

3.2　燃?xì)廨啓C(jī)故障分析

環境溫度較高時，該燃?xì)廨啓C(jī)只能在較小負荷下正常運行，輸出功率遠低于設計值。如果試圖提高燃?xì)廨啓C(jī)輸出功率，在燃?xì)廨啓C(jī)升負荷過程中，還未達到設定負荷就因燃燒室火焰熄滅而跳車。曾經懷疑空燃比嚴重失衡或旋流器工作異常是燃燒室熄火跳車的原因，但是根據現場故障數據以及運行人員反映的情況發現，燃?xì)廨啓C(jī)并沒有出現空燃比嚴重失衡或旋流器工作異常現象。首先，經計算，SGT200-2S的過?？諝庀禂?shù)約為3.5～3.9，隨工況不同有所變化，而一般燃?xì)廨啓C(jī)穩定燃燒的過?？諝庀禂?shù)范圍為2.7～30.0，因此總的來看空燃比處于正常范圍；其次，該廠更換可變進氣導葉(Variable Inlet Gas Vane，VGV)控制連桿后，發生火焰吹熄現象的燃燒室從7號變?yōu)?span lang="EN-US">3號，而之前3號燃燒室工作正常，由此說明3號以及7號燃燒室的旋流器工作正常，旋流器也不是造成燃?xì)廨啓C(jī)跳車的原因。

為分析燃?xì)廨啓C(jī)跳車原因，將燃?xì)廨啓C(jī)跳車前后相關重要參數繪制成圖(VGV控制連桿更換前的數據)，燃?xì)廨啓C(jī)跳車時間發生在下列圖2～5中5s左右。

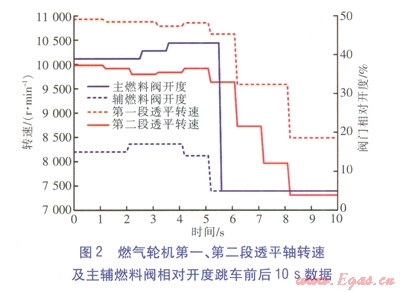

SGT200-2S燃?xì)廨啓C(jī)為雙軸燃?xì)廨啓C(jī)，燃?xì)廨啓C(jī)第一、第二段透平軸轉速及主輔燃料閥相對開度跳車前后l0s數據如圖2所示，左側縱坐標表示燃?xì)廨啓C(jī)透平轉速，右側縱坐標表示主輔燃料閥相對開度。

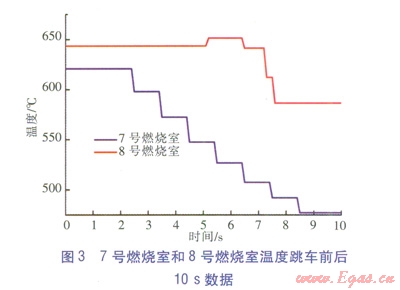

SGT-200-2S燃?xì)廨啓C(jī)有8個燃燒室，每個燃燒室都設置了測溫?zé)犭娕迹?span lang="EN-US">7號燃燒室和8號燃燒室跳車前后10s數據如圖3所示，其他燃燒室溫度變化情況與8號燃燒室情況類似。

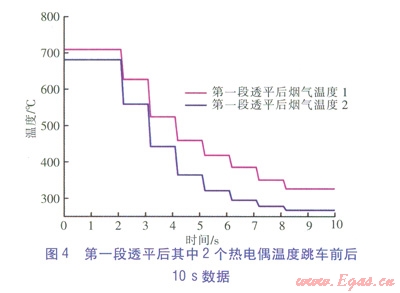

燃?xì)廨啓C(jī)第一段透平后設置了16個測溫?zé)犭娕迹渲?span lang="EN-US">2個熱電偶跳車前后l0s數據如圖4所示，根據熱電偶測點位置可以確定這兩個熱電偶測得的是7號燃燒室后的煙氣溫度。圖4中的數據顯示第一級透平后的溫度甚至高于圖3中燃燒室的溫度，這是因?yàn)閳D3中顯示的燃燒室溫度并不是透平進口初溫(該溫度通常為ll00℃以上)，而是實際燃燒室內熱電偶布點處的溫度，由于燃燒室溫度并不是均勻的，該熱電偶所處位置溫度較低。

結合圖2～4可以看出，在最初主、輔燃料閥相對開度不變的情況下，每個燃燒室的溫度都很穩定；隨著工況的變化，由于某種原因燃?xì)廨啓C(jī)轉速稍稍下降，為了阻止燃?xì)廨啓C(jī)透平轉速下降的趨勢，在2s左右主輔燃料閥的相對開度都增大，但是7號燃燒室排出的煙氣溫度突然急劇下降，同時7號燃燒室的熱電偶顯示的溫度也迅速下降，表明增加的燃料并沒有燃燒或者完全燃燒，相反由于7號燃燒室可能發生了火焰吹熄現象，溫度進一步降低。為提高燃?xì)鉁囟龋ＷC燃?xì)廨啓C(jī)的功率，在2.5s左右控制系統增大主燃料閥的相對開度，但是更多燃料的進入并沒有改善7號燃燒室的燃燒狀況，7號燃燒室的溫度持續降低，隨后主燃料閥的相對開度再次增大。從圖3中可以看到，8號燃燒室溫度隨著燃料的增多，煙氣溫度進一步升高，盡管6s之前主燃料閥相對開度已經降低到最小，由于管路中存留的燃料和熱慣性原因，8號燃燒室6s之后還維持很短時間高溫后溫度才開始下降(除7號燃燒室外，其余燃燒室與8號燃燒室情況類似)，唯有7號燃燒室溫度持續下降。當7號燃燒室溫度過低時，說明進入7號燃燒室的燃料未完全燃燒，燃?xì)廨啓C(jī)跳車，主輔燃料閥的相對開度同時大幅減小。

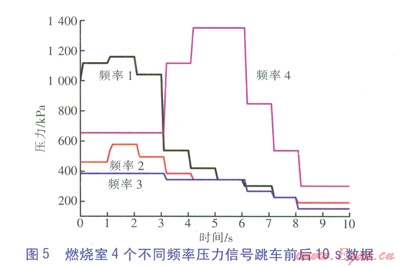

燃燒室4個不同頻率壓力信號跳車前后10s數據如圖5所示，這4個壓力信號表征燃燒室火焰振蕩特征頻段的強度。頻率l、頻率2、頻率3、頻率4代表頻率依次降低。從圖5可以看出，在2s左右，高頻段頻率1、頻率2的值突降，圖3和圖4中7號燃燒室的溫度也突然降低；3s左右，高頻段強度進一步降低，低頻段信號頻率4突然增強，7號燃燒室的溫度也再次下降；4s左右，這一趨勢進一步加強，7號燃燒室溫度也進一步降低；6s以后，所有頻段的信號強度都減弱，這是因?yàn)橹鳌⑤o燃料閥都已經關小，燃燒室功率下降。從以上變化趨勢可以看出，火焰高頻振動減弱、低頻振動加強代表燃燒不穩定的增強，最后導致火焰被吹滅，燃燒室溫度下降。該廠現場操作人員也反映，燃?xì)廨啓C(jī)運行過程中除了正常的運行噪聲外，還有周期性的轟隆聲，這些外部表現與燃?xì)廨啓C(jī)熱聲振蕩燃燒現象非常相似。周期性的燃燒不穩定，并且出現較大振幅的壓力波動，這種現象通常稱為熱聲振蕩燃燒。

該廠SGT200-2S燃?xì)廨啓C(jī)為了降低NOx排放，采用干式低排放燃燒室，屬于預混燃燒方式，預混燃燒相比傳統的擴散燃燒，更容易產生振蕩燃燒現象^[2]。

3.3　環境溫度與跳車頻率的關系

該廠SGT200-2S燃?xì)廨啓C(jī)跳車的一個顯著特點就是冬季溫度低不跳車或者跳車頻率很低，而夏季溫度高則只能保持較低負荷運行，無法升至較高負荷，容易在升負荷過程中發生跳車。環境溫度主要影響入口空氣密度，燃?xì)廨啓C(jī)在升負荷過程中，很大范圍內VGV開度都不發生變化，基本固定在某一個值，那么可以推測同等轉速下壓氣機進氣體積流量不變，而在溫度較高的條件下因空氣密度較小，質量流量隨著溫度的升高而減小。升負荷過程中，燃料閥門開度會發生變化，而VGV開度不變，那么空氣和燃?xì)獾谋壤?，即?dāng)量比(或者說過?？諝庀禂?shù))發生變化，筆者認為燃?xì)廨啓C(jī)跳車對燃燒過程中的燃?xì)饪諝猱?dāng)量比敏感。關于采用預混燃燒方式的燃?xì)廨啓C(jī)振蕩燃燒現象的研究結果表明，振蕩燃燒現象對當量比敏感^[3]，這可能是造成該廠SGT200-2S燃?xì)廨啓C(jī)對溫度敏感的原因。其具體作用過程為：冬季溫度低，平均當量比遠離產生劇烈振蕩燃燒的當量比極限值，升負荷過程中的壓力波動造成時域或者空間域的當量比波動沒有造成燃?xì)廨啓C(jī)的劇烈振蕩燃燒，燃?xì)廨啓C(jī)不發生跳車事故；夏季溫度較高，密度的變化造成平均當量比距離振蕩燃燒的當量比極限值較近，升負荷過程中的壓力波動造成時域或者空間域的當量比波動易造成燃?xì)廨啓C(jī)的劇烈振蕩燃燒，燃?xì)廨啓C(jī)發生跳車事故。

近幾年越來越多的研究者認識到當量比波動在燃燒不穩定中的重要作用，普遍認為當量比波動是影響火焰熱釋放和火焰?zhèn)鞑ニ俣鹊闹饕蛩刂弧?span lang="EN-US">

當量比波動能引起化學反應速率的變化。對在稀態條件下當量比擾動的響應研究表明，燃燒反應速率對當量比波動高度敏感。相關研究分析表明，隨著當量比平均值的減小，由當量比波動引起的反應速率的波動顯著增加；在接近可燃極限時，即使微小的當量比波動也可能引起反應速率大幅的變化，那么火焰特性也隨之變化，如火焰溫度、火焰?zhèn)鞑ニ俣然蚧瘜W(xué)反應(特征)時間。當量比減小，化學特征時間的梯度呈現顯著的增加。同樣的當量比變化量在稀態條件下與在化學恰當比條件下相比，所引起的化學特征時間的變化量要大得多。反應速率與化學特征時間成反比例關系，因此在稀態條件下反應速率的變化量也要大得多。

當反應速率波動與燃燒室系統聲波耦合時，若滿足Rayleigh準則，將出現壓力振蕩，那么當量比波動、熱釋放波動和壓力波動構成了反饋環。當量比波動的觀點解釋了為什么稀態預混燃燒更容易受到不穩定的困擾。

在燃?xì)廨啓C(jī)稀態預混燃燒中，當量比波動顯著地影響燃燒不穩定的特性，能夠運用相關運行條件的變化控制不穩定程度。根據這一思想，可以通過調節燃?xì)饬髁縼硪种茐毫φ袷帲瑥亩荛_相應特定當量比條件下的不穩定運行工況^[3-4]。

3.4　可變進氣導葉的影響

該廠自行加工更換損壞的VGV控制連桿后，其熄火而造成跳車的燃燒室從7號變?yōu)?span lang="EN-US">3號，根據這一現象推測，VGV的開度及其工作狀態也與振蕩燃燒現象相關。

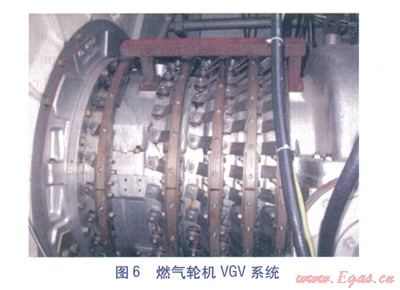

SGT200-2S的一級進氣導葉和四級靜葉可調，燃?xì)廨啓C(jī)VGV系統見圖6。

VGV的調整會改變進氣量以及氣體速度。壓氣機壓力的周期性微小變化，有可能在燃燒室反饋放大，成為燃燒室發生受迫振蕩燃燒的受迫源。該廠燃?xì)廨啓C(jī)VGV控制連桿扭曲斷裂后，自行加工安裝控制連桿，其與原配控制連桿有細微差異，這可能是造成熄火燃燒室從7號轉至3號的原因。

4　燃?xì)廨啓C(jī)跳車解決方案

筆者認為燃?xì)廨啓C(jī)跳車的根本原因是燃燒不穩定問題，控制或消除燃燒室燃燒不穩定現象是解決問題的關鍵。

燃燒不穩定的控制方法可分為被動控制和主動控制。早期采用被動控制的方法，如改變火焰的穩定位置、安裝消聲器和防振屏等等。這些方法是燃燒不穩定性控制中常用的技術。但是在低頻范圍內控制這種聲學不穩定性比較困難，而且直到現在還沒有一個消聲措施的設計準則，消聲設備的形式、尺寸需要大量的實驗來確定。主動控制是通過一些手段主動對燃燒過程實施干擾。研究結果表明，利用作動器較小的能量來控制壓力的振動是可行的?？刹捎玫淖鲃?dòng)器主要有聲波發生器如揚聲器等，空氣一燃?xì)庹{(diào)節器如快速響應旋轉閥等。燃燒不穩定的主動控制方法是控制燃燒不穩定性的一種有希望的方案，但也需要解決很多實際問題。其中一個問題就是目前的主動控制策略大多基于線性控制理論，但燃燒不穩定具有非常強的非線性特性，非線性系統的控制與線性系統的控制之間存在很多不同之處。

從以上分析可以看出，無論被動控制還是主動控制，幾乎都需要對燃?xì)廨啓C(jī)本體結構做一定的改動，都存在一定的難度，可能需要相當長的時間以及滿足較高的技術要求，不適合短時間內解決燃?xì)廨啓C(jī)故障的要求。鑒于該廠SGT200-2S燃?xì)廨啓C(jī)對溫度和VGV敏感的表現，可以試圖從以下幾個方面著手對燃?xì)廨啓C(jī)進行一定的調整，有可能實現對燃燒不穩定的控制。

①主、輔燃料比例的調節：如前文所述，振蕩燃燒現象主要發牛于預混燃燒方式。SGT200-2S燃?xì)廨啓C(jī)中有主燃料和輔燃料兩個燃料噴嘴，主燃料為預混燃燒，輔燃料為擴散燃燒，因此調節主、輔燃料比例必然會對燃燒產生一定影響。燃?xì)廨啓C(jī)主／輔燃料比例對燃?xì)廨啓C(jī)燃燒室壓力波動的作用需要仔細觀察，根據觀察結果總結出一定規律，進而可以調整主、輔燃料比例以達到調整燃燒的目的。一般而言，在低負荷條件下，由于燃料量較少，燃燒溫度較低，當輔燃料的比例小時，擴散火焰的強度不足以維持穩定燃燒的要求，易產生熄火；而在高負荷條件下，燃燒溫度較高，過量輔燃料比例必然造成NOx排放的增加。

②通常VGV開度由機組負荷和進氣溫度決定，按照一定的曲線開啟，在燃燒調整過程中一般只在滿負荷時進行改變以找尋機組最適合的控制方式。該廠VGV控制連桿自行加工更換后，熄火燃燒室發生變化。可以考慮配合主、輔燃料比例的調節，調整VGV開啟曲線，使燃?xì)廨啓C(jī)在啟動、升負荷、滿負荷狀態都能穩定運行。

③從燃?xì)廨啓C(jī)較低負荷到滿負荷區間，每隔一定負荷量作為一個負荷點，分別對主、輔燃料比例和VGV開度進行調整，在每個負荷點的調整中，都需要分別對主、輔燃料比例和VGV進行調整，以尋找機組安全的運行邊界。一般來說，輔燃料比例的偏置在±1％范圍，如果實際的安全區域較小，則需要檢查機組其他運行參數，確認是否存在問題；而如果機組的工作點不在安全區域的中部，則需要通過調整將工作點移動到安全區域的中部。在各個負荷點的調整工作完成后，需要對機組進行變負荷試驗，確保機組在非穩態工況下也能夠安全穩定地運行。

5　結語

以上調整方案實際為對燃?xì)廨啓C(jī)燃燒的調整，與燃?xì)廨啓C(jī)入口空氣冷卻改造方案相比，工程建設量較小，投資成本低，無需增加額外設備，調整成功后無額外運行費用。因此，建議采用燃燒調整方案解決燃?xì)廨啓C(jī)跳車問題。

參考文獻：

[1]張引弦．進氣濕度對燃?xì)廨啓C(jī)性能的影響[J]．艦船科學技術，2011(11)：67-70．

[2]李國能，林江，李凱．燃燒誘發熱聲不穩定控制的研究進展[J]．浙江科技學院學報，2010，22(4)：266-271．

[3]張欣剛．燃?xì)廨啓C(jī)燃燒室預混燃燒自激不穩定性的研究(博士學位論文)[D]．南京：東南大學，2007：3-6

[4]張吳，黃錚，朱民．自激振蕩預混燃燒的實驗[J]．航空動力學報，2011，26(1)：28-34．

本文作者：秦鋒

作者單位：中海石油氣電集團有限責任公司技術研發中心
