摘 要

摘　要：隨著城市能源結構的調整，我國北方城市天然氣發電的比例逐年增加，天然氣發電對城市天然氣季節調峰產生一定影響，發電用氣比例的增加對城市用氣季節不平衡性有何種影響程度

摘　要：隨著城市能源結構的調整，我國北方城市天然氣發電的比例逐年增加，天然氣發電對城市天然氣季節調峰產生一定影響，發電用氣比例的增加對城市用氣季節不平衡性有何種影響程度是值得探討的問題。本文假設了我國北方某城市區域截止到2{)20年的天然氣負荷預測結果，分“2020年有電廠”和“2020年無電廠”兩種情況，以這一假設為基本模型，參考能源工程、電力系統規劃中的相關概念，對比分析大型燃氣發電對天然氣季節調峰的影響。引入了最大月不均勻系數、不均勻系數的偏離度，負荷持續曲線、峰谷比、年負荷率，儲氣容積、存儲比等參數和概念定量分析大型燃氣發電導致的負荷的波動和季節調峰需求變化。計算結果表明大型燃氣發電能夠縮小峰值與各月平均氣量的倍數，各月用氣量之間的不均衡性、峰值與低谷的倍數(峰谷比)、季調峰儲氣容積占年用氣量的比例(容積指數)也有所減小，供應系統的利用效率提高，發展大型燃氣發電使天然氣供應系統季節調峰單位成本有所降低。

關鍵詞：用氣規律　儲氣調峰　調峰成本　負荷特性　天然氣發電

當前我國北方特大型城市以冬季供熱為主的用氣結構，其用氣量主要受室外氣溫影響，冬季用氣量占年用氣量的比例較高，峰谷現象十分突出。隨著城市對大氣環境質量進一步改善的要求，天然氣用量將進一步增加，結合用戶用氣規律的歷史數據，分析大型燃氣發電對天然氣季節調峰的影響，提前預測季節調峰需求，為天然氣儲氣設施規劃建設提供前瞻參考，對于保障城市供氣安全具有重要意義。

1　天然氣季節調峰需求分析

1．1　用氣不均勻性

對于季節調峰氣量的需求，以各月用氣量為基本數據，在假設各月均勻供氣的基礎上計算理論調峰氣量。為了平衡一年中的不均勻用氣，需要設置儲氣設施，假設氣源按月平均供氣量均勻供氣，用氣量低時，多余天然氣存儲在儲氣設施內，以補充用氣高峰時用氣量高于供氣量的不足部分。

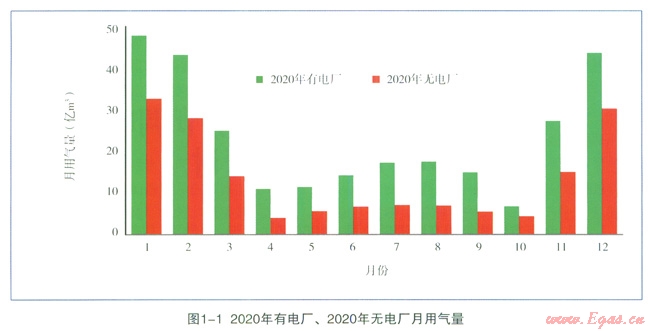

為定量計算電廠對城市用氣季節調峰的影響，根據相關實例，現以我國“北方某城市區域”截止到2020年的天然氣負荷預測結果為基本模型進行計算，并分“2020年有電廠”和“2020年無電廠”兩種情況。此計算模型2020年有電廠、2020年無電廠兩種情況各月用氣量、用氣不均勻性(城市其它用戶及電廠用氣規律)如圖1-1、1-2所示。





1．2　調峰需求分析

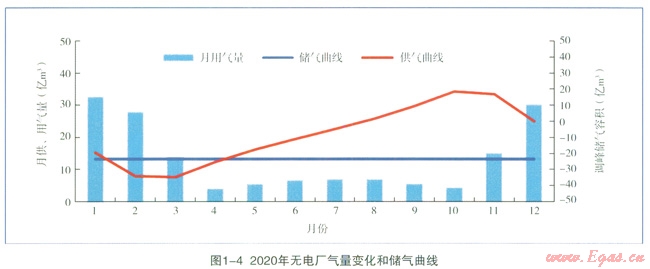

2020年有電廠、2020年無電廠兩種情況供氣曲線、用氣曲線、儲氣設施工作曲線合成圖分別如圖1-3、1-4所示，圖中供應曲線、用氣曲線對應左側縱坐標，儲氣曲線對應右側縱坐標。用氣曲線代表負荷的逐月變化情況，供氣曲線代表氣源在一年內連續均勻供氣，儲氣曲線代表自計算開始時算起天然氣供應量累計值與用氣量累計值之差。

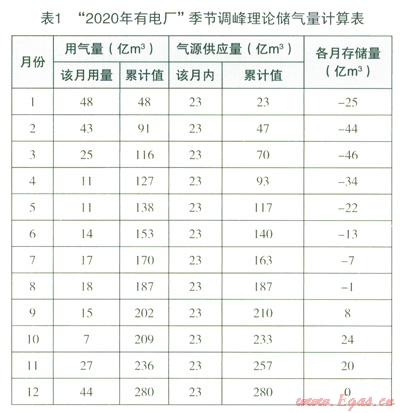

據圖1-3可以看“2020年有電廠”的情況，4月至10月份供氣量大于月平均氣量，假設按月平均氣量均勻供氣(供氣曲線)，供氣量大于用氣量，由儲氣設施存儲多余供應的部分；其它月份供氣量小于用氣量，由儲氣設施供氣以補充氣源不足的部分。以“2020年有電廠”為例，所需理論儲氣量的計算辦法如下，每月用氣量如表l第二列所示，第三列為計算開始時算起的天然氣廂氣量累計值，第四列所示為每月平均供氣量，第五列與第三列之差即為月末天然氣的存儲量(天然氣供應量累計值與用氣量累計值之差)。第六列中找出最大值和最小值，兩個數的絕對值之和即為所需要的儲氣量。

用以上方法計算得到：對于第一種情況“2020年有電廠”，平衡一年中各月不均勻用氣所需的儲氣量為70億m³；第二種情況“2020年無電廠，”季節調峰理論儲氣量53億m³。

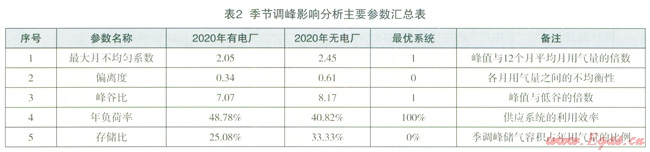

2　負荷特征參數的引入和分析

為了定量分析負荷波動特性，特引入以下參數和概念，同樣分“2020年有電廠”和“2020年無電廠”兩種情況，進行對比分析。

2．1　最大月不均勻系數

最大月不均勻系數：是“高峰月用氣量”與“全年平均月用氣量”之比，用來表示月用氣量峰值與12個月平均月用氣量的倍數關系，用最大不均勻系數接近于1的程度表明“峰值”與“均值”的偏離程度。

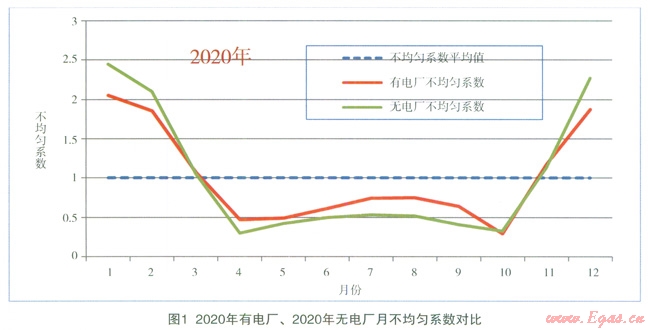

計算表明：預計到2020年，“有電廠”的最大月不均勻系數為2.05，“無電廠”為2.45，“有電廠”的最大月不均勻系數最小，“峰值”與“均值”的偏離程度最小，如圖1所示。



2．2　不均勻系數的偏離度(方差)

“偏離度”是利用時間序列特性分析方法中“方差”的概念，反映各月用氣量之間的不均衡性，用方差值接近于0的程度反映負荷波動大小，越接近于0，各月之間的負荷波動越小。選擇方差來表示波動情況，是利用平方和的累加特性，消除正負累加帶來的抵消作用，如果不進行平方直接累加，那么各項的絕對值很大而累加結果仍有可能為零。其計算式如下：



式中S——方差；

Ki——第i月的月不均勻系數；

`K——月不均勻系數的平均值，1；

i——采暖季月不均勻系數的序號(=1，2，3，…，12)。

預計到2020年，“有電廠”的偏離度為0.34，“無電廠”為0.61，“有電廠”可以明顯縮小各月間用氣的不均勻性，使一年內的負荷變化趨于平衡。

2．3　峰谷比

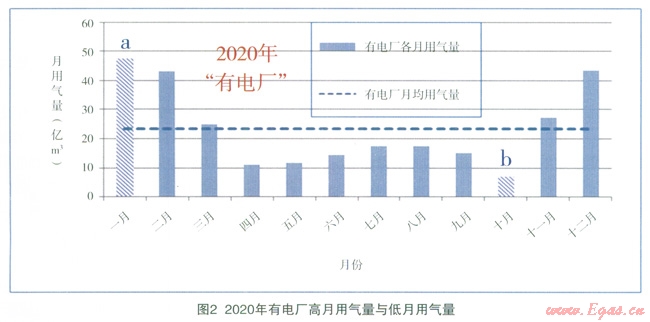

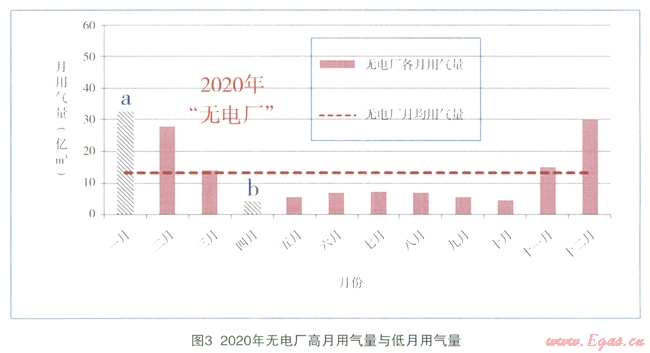

峰谷比反映了“月用氣高峰”與“低谷”的倍數關系(圖2、圖3中a／b的值，高月用氣量與低月用氣量之比)，比值越大，負荷曲線的波動越明顯。

R=K^max／K^min

式中R——峰谷比；

K^max——月不均勻系數最大值；

K^min——月不均勻系數最小值。





預計到2020年，“有電廠”的峰谷比為7.07，“無電廠”為8.17，說明“無電廠”則峰谷比存在擴大趨勢，“有電廠”可以減小負荷波動的劇烈程度。

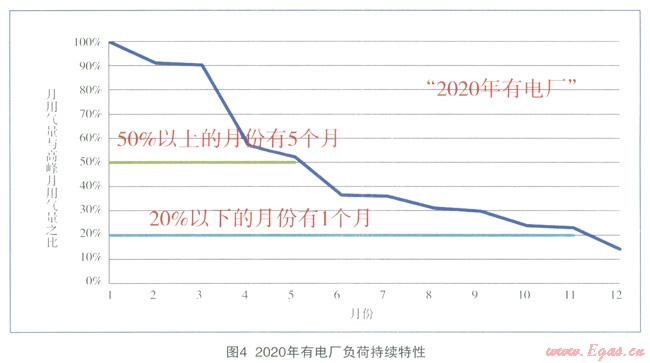

2．4　負荷持續曲線

利用能源工程管理中負荷持續曲線的分析方法進行分析，將時序負荷曲線按照負荷大小順序重新排列后得到新的曲線，即負荷持續曲線(Load Duration Curve，LDC)。它包含了最大負荷、最小負荷、負荷累積持續時間、負荷出現的概率等大量信息，常被用于電力系統規劃和發電系統可靠性評估中。

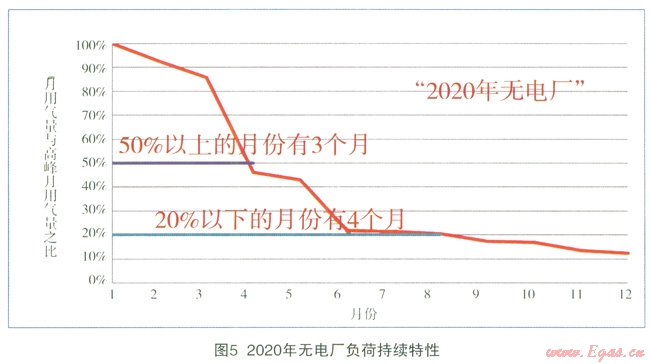

預計到2020年，管網“有電廠”與“無電廠”相比，低負荷運轉的月份將有所減少，月用氣量達到高峰月氣量50％以上的月份將由3個增加到5個，月用氣量在高峰月氣量20％以下的月份將由4個減少到1個。

2．5　年負荷率

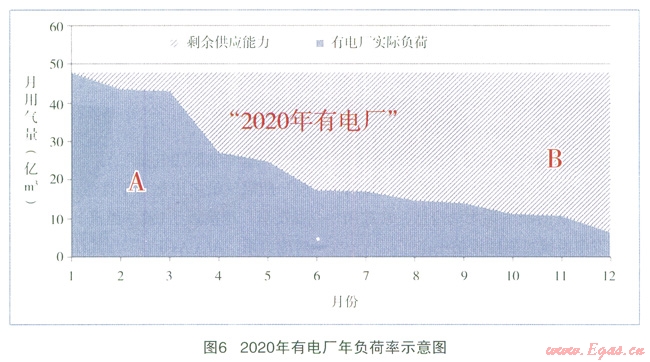

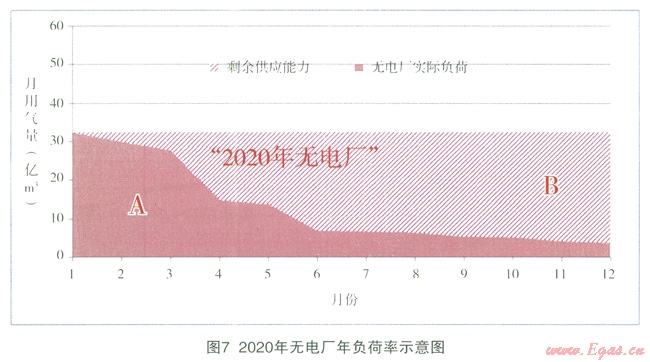

“全年實際用氣量”與“全年按最大月剛氣量供應”所需氣量之比稱為年負荷率，反映供應系統的利用效率，越接近于1效率越高，如圖6、圖7中的面積對應火系“A／(A+B)”。其計算式如下所示：



式中P——峰谷比。





預計到2020年，“有電廠”的年負荷率為48.78％．“無電廠”為40.82％，2020年“有電廠”的系統利用效率高于2020年“無電廠”系統的利用效率。

2．6　存儲比

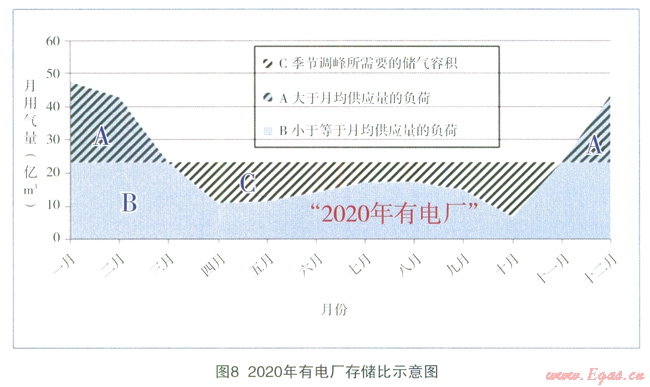

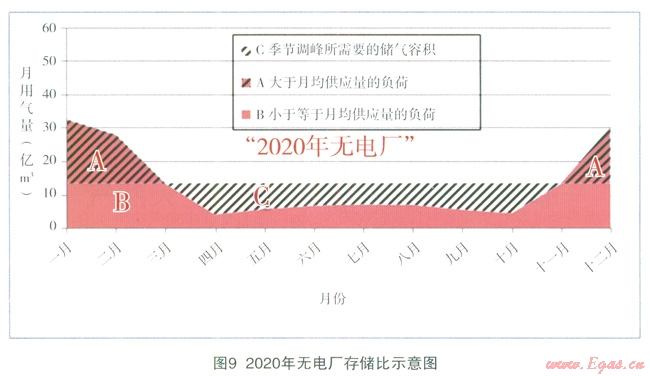

存儲比反映了季節調峰儲氣容積占年用氣量的比例。存儲比接近于0的程度反映了負荷接近于平衡用氣的情況，越接近于0就越接近于平穩用氣，系統的經濟性也就越高。圖8、圖9中的面積對應關系“A／(A+B)=C／(A+B)=A／(B+C)=存儲比”。其計算式如下所示：



式中C——存儲比；

n——一年中月不勻均系數大于1的月份數。





預計到2020年，“有電廠”、“無電廠”存儲比分別為：25％、33％，2020有電廠的存儲比最小。既：2020年有電廠、2020年無電廠‘理論季節調峰量與年用氣量之比分別為25%、33%，2020年有電廠有情況下需最多存儲年用氣量的25％滿足調峰需求，存2020年無電廠的情況下需最多存儲年用氣量的33％才能滿足季調峰的需要。



3　凋峰成本分析

根據存儲比計算結果可知，2020年“有電廠”、“無電廠”每1億m³年州氣量需理論季節調峰儲氣量分別為0.25億m³、0.33億m³。地下儲氣庫每增加1億m³有效工作氣量大約需要投資1.2億元，據此計算2020年“有電廠”、“無電廠”兩種情況每1億m³年用氣量的季節調峰成本約0.3億元、0.4億元。既：電廠用氣的情況下，每1m³天然氣承擔的季節凋峰成本比“無電廠”用氣承擔的季節調峰成本低0.1元。

4　結語

通過引入定量化指標：偏離度、峰谷比、年負荷率和存儲比等參數的分析方法，對我國北方某城市區域(假設模型)大型燃氣發電天然氣季節調峰的影響進行了分析。結果表明，氣量增加一定程度上并未增加各月之間負荷波動的劇烈程度，夏季負荷有所增加，各月之間的負荷落差趨于平緩。大型燃氣發電有利于系統利用率的提高，有利于單位調峰成本的降低。



參考文獻

1劉燕，杜學平．基于管網負荷確定LNG應急儲備規模[J]．天然氣工業，2011；31(05)：84-86

2郭潔瓊，仇品，杜學平．華北華東地區天然氣季節調峰對比分析[J]．石油與天然氣化工，2012；06

3張謙，朱雪凌，黃俊輝等．負荷持續曲線的解析化模型及其預測方法[J].中國電力，2009；42(9)：49-53

4李帆，黃偉強，董秋玲基于負荷持續曲線的天然氣市場及供應規劃[J].煤氣與熱力，2010；30(06)：B38-43

5李慶生，楊建紅，張欽安．陜京二線天然氣管輸負荷分析[J]．國際石油經濟，2005；13(9)：50-52

6孫祖亮．北京天然氣地下儲氣庫建設研究[J]．公用科技，l997；13(4)：6-11

7王莉，莊建遠，檀建超．對加快發展我國大然氣供氣調峰沒施的思考[J]．國際石油經濟，2005；13(6)：32-36

8彭穎瑛．熱計量對燃氣集中采暖用氣規律及儲氣涮峰的影響(碩士學位論文)[D]．北京：北京建筑工程學院，2010：53-56

9金芳，段常貴，陳明．燃氣直燃機對燃氣負荷季節淵峰的作用[J]．煤氣與熱力，2003；23(12)：724-727



本文作者：邱迪　杜學平　劉燕　曹育軍

作者單位：北京市燃氣集團有限責任公司
