生物質循環流化床鍋爐的設計

摘　要：分析生物質燃料特點及生物質循環流化床鍋爐設計原則。對某型號蒸發量為15t／h生物質循環流化床鍋爐的結構進行了探討。

關鍵詞：生物質燃料；  循環流化床鍋爐：

Design of Biomass-fired Circulating Fluidized Bed Boiler

Abstract：The characteristics of biomass fuel and the design principles of biomass-fired circulating fluidized bed boiler are analyzed．The strueture of a type of biomass-fired circulating fluidized bed boiler with evaporation of 15t／h is discussed．

Keywords：biomass fuel：circulating fluidized bed boiler；design

1　概述

為建設資源節約和環境友好型社會，國家加大了保護環境和改善生態環境的工作力度。有些燃煤供熱鍋爐房的排放指標不符合要求，而燃油燃?xì)忮仩t房的燃料成本相當高，尋找新的可替代清潔燃料已迫在眉睫。我國的能源特點是富煤有氣少油，大力發展生物質燃料及其燃燒技術對優化我國能源結構，減少溫室氣體排放，減輕環境污染，促進經濟可持續發展意義重大^[1-4]。

近20年來，盡管我國在生物質燃料燃燒技術方面取得了長足進步，但仍與發達國家存在差距，因此大力發展具有我國自主知識產權的生物質高效燃燒技術至關重要。據調查，目前蒸發量為4～15t／h的中小型燃最等蚴原燃敞糯徽燃數為采取層狀燃燒的DZL系列水火管鍋爐、SZL系列水管鏈條爐排鍋爐，但層狀燃燒鍋爐的熱效率比較低。加之生物質燃料含水量較高，當層狀燃燒鍋爐燃用生物質燃料時，干燥及預熱過程時間較長，導致生物質燃料在爐排上延遲著火。由于生物質燃料灰分很少，燃盡后不能在爐排上形成灰渣層，容易造成爐排燒壞。

循環流化床(Circulating Fluidized Bed，簡稱cFB)燃燒技術相當成熟，是燃燒生物質燃料的最佳方法之一。在CFB鍋爐中，床料具有很高的熱容量，給生物質燃料提供了充分的干燥及預熱熱源，使得含水量較高的生物質燃料可穩定地著火燃燒。本文對生物質CFB鍋爐的設計進行探討。

2　生物質燃料特點及CFB鍋爐設計原則

2.1 生物質燃料特點

密度小、體積大；含水量高，隨季節變化大，熱值較低；灰分低，揮發分高；氯及堿金屬成分較高；灰熔點低，在高溫?zé)煔庵谐嗜廴趹B(tài)，易在金屬管壁粘結；燃燒過程中易結焦。

生物質含硫量低，含氮量不高，煙氣中NOx、SO2的含量很低?；曳值?，充分燃燒后煙塵含量極低?？紤]生物在生命時期轉化的二氧化碳，生物質燃料燃燒具有二氧化碳零排放的特點。

2.2　CFB鍋爐設計原則

①爐膛設計

a．采用大容量的爐膛設計，下部衛燃帶較高，保證生物質燃料不易因含水量較高而影響燃燒。衛燃帶可采取將水冷壁敷設耐火澆注料的方式建立。b．合理布置爐膛水冷壁受熱面積，保證整個爐膛溫度均勻，且爐膛出口煙氣溫度不超過800℃。

②配風系統設計

a．合適的給料高度配合播料風，使生物質燃料在進料段燃燒時不會熔融聚團。b．布風板上風帽的作用是使從床料底部進入的一次風風量均勻，確保床料流化良好。由風帽小孔噴出的一次風風速要高，提高床料流化速度，以吹出生物質燃料燃燒過程中的灰渣并打碎半焦粗粒子。c．返料中的粗顆粒能補充床料，使床料處于一個動態置換過程，有效避免結焦，因此返料風應使返料穩定可靠。d．播料風布置在給料下方，出風速度高，吹散給料，避免局部燃燒導致的局部溫度過高。

③尾部對流受熱面的設計

尾部對流受熱面包括對流排管(由上下鍋筒、管束組成)、省煤器、空氣預熱器等。生物質灰熔點低，燃燒時飛灰顆粒處于軟化或熔融狀態，易發生積灰腐蝕，因此尾部對流受熱面的設計應防止積灰腐蝕：a．采用成熟可靠高效的旋風分離器，大大減少進入尾部對流受熱面的灰濃度，降低尾部受熱面積灰的可能；b．對流排管采用順列布置，選用大橫向間距，防止積灰搭橋；c．合理設計防磨、防腐裝置，如管子設置防磨瓦，空氣預熱器進口設置防磨套管，采用耐腐蝕的材料；d．在尾部對流受熱面布置吹灰器，加強積灰的吹掃。

3　某CFB鍋爐的設計參數及結構

3.1　設計參數

SHCF15-1.25-M型生物質CFB鍋爐是湘潭鍋爐有限責任公司與某高校聯合設計開發的產品。額定蒸發量為15t／h，額定蒸汽壓力為1.25MPa，額定蒸汽溫度為194℃，給水溫度為105℃，排煙溫度為140℃，設計熱效率為88％。

鍋爐寬度(左右鋼架中心線距離)為6875mm，鍋爐深度(前后鋼架中心線距離，包括省煤器)為8160mm，上鍋筒標高為14183mm。

3.2　燃料特性

以木屑為原料制備的生物質燃料元素分析(收到基)見表l。生物質燃料的低位發熱量為14.46MJ／kg。

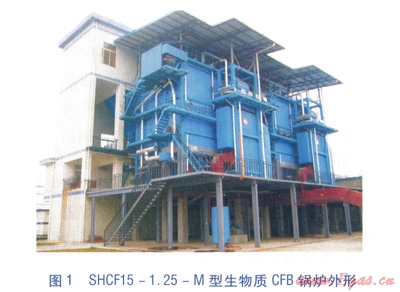

SHCF15-1.25-M型生物質CFB鍋爐外形見圖1。

3.3　CFB鍋爐結構

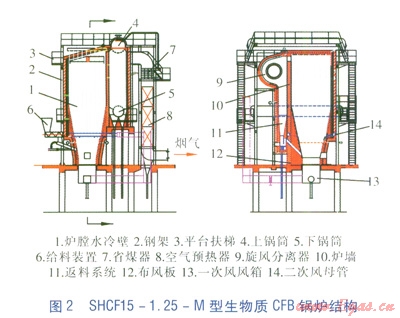

SHCF15-1.25-M型生物質CFB鍋爐結構見圖2。該型號生物質CFB鍋爐采用雙橫置式鍋筒自然循環，爐膛右側墻和前后墻布置水冷壁。爐膛上部為長方形，下部為逐漸收縮的錐斗形。爐膛頂棚為管撐式，省煤器、空氣預熱器均采用輕型護板結構，該部分重量均由其外部鋼架單獨承受。鍋爐的給料裝置采用上部螺旋輸送加下部氣力輸送相結合的聯合給料形式。爐體采用半露天布置，設置頂棚，外墻采用彩鋼板包覆，管道用鍍鋅鐵皮包覆。

①鍋爐給料系統

一定粒度的生物質燃料經給料機進入布置在前墻的給料管，借助自身重力和播料風作用，在布風板上方進入爐膛。由于給料管內為正壓，給料機必須有很好的密封性。

②燃燒系統

爐膛內的燃料在流態化狀態下燃燒，并與爐膛水冷壁進行換熱，離開爐膛并夾帶大量物料顆粒的煙氣經過旋風分離器后，絕大部分固體物料被旋風分離器分離下來，經返料器返回爐膛，進一步燃盡，煙氣則進入對流排管。對流排管由上下鍋筒、管束組成，管束采用順列布置，煙氣為橫向沖刷。每組對流排管的第一排管子采取防磨套管(或防磨弧板)措施進行防磨。對流排管后布置鑄鐵省煤器、空氣預熱器?；以恳燥w灰形式飛出尾部對流受熱面，經除塵裝置處理后排放。

③旋風分離器與返料器

爐膛出口布置旋風分離器，延長煙氣中物料顆粒停留時間，有利于進一步燃盡，分離器布置膜式水冷壁。在分離器下部布置U形返料器，將固體物料送回爐膛內循環燃燒。旋風分離器的內壁面及入口煙道內壁面均敷設高溫耐磨材料，壁面必須光滑，保證旋風分離器既有較高的分離性能，又有較長的使用壽命。

④配風系統

鍋爐采用兩級配風，空氣經空氣預熱器升溫后，一部分進入一次風風室，經過布風板上的風帽進入爐膛。爐膛下部布置二次風，在兩側墻布置一排下傾15°的二次風噴管，左右對稱布置。二次風由一次風支管引出，進入二次風母管，經過二次風噴管進入爐膛。運行中可以通過調節一、二次風風量的配比來控制爐膛溫度。從一次風風道引出支管，接到爐前進料管的特定部位形成播料風，在進料口的下部使燃料能夠順利地進入爐膛。返料風由高壓流化風機提供。

SHCF15-1.25-M型生物質CFB鍋爐已在珠海運行2臺。自2009年運行至今，經實踐證明該型生物質CFB鍋爐結構設計合理，運行可靠，熱效率高，為用戶節省了大量成本，取得了良好的經濟效益和環境效益。

4　結語

循環流化床燃燒具有傳熱性能好、燃燒效率高、有害氣體排放少、熱容量大等優點，很適合燃用含水量高、熱值低的生物質燃料。SHCF15-1.25-M型生物質CFB鍋爐結構合理，燃燒效率及熱效率高，深受用戶好評，具有廣闊的市場前景。

參考文獻：

[1]蘇海鵬．鍋爐利用生物質能源的技術應用[J]．煤氣與熱力，2012，32(1)：A01-A03．

[2]劉洪龍，商桂新，牛國蕾．工業鍋爐生物質與燃煤混燃技術[J]．煤氣與熱力，2008，28(6)：A01-A03．

[3]馬文超，胡艷軍，劉方金，等．生物質循環流化床氣化的實驗[J]．煤氣與熱力，2007，27(7)：31-34．

[4]米鐵，唐汝江，陳漢平，等．生物質能利用技術及研究進展[J]．煤氣與熱力，2004，24(12)：701-705．

本文作者：唐躍  王志平  劉啟  李劍忠　何軍  賀能  廖朝暉

作者單位：湘潭鍋爐有限責任公司

  湖南省特種設備檢驗檢測研究院湘潭分院
