摘 要

摘　要：闡述區域性分布式能源系統的特點和原理，結合某冷熱電聯供工程，根據冷熱負荷，研究區域性分布式能源系統的主機選型方案，進行方案對比，得出推薦方案。關鍵詞：分布式能源； 冷熱

摘　要：闡述區域性分布式能源系統的特點和原理，結合某冷熱電聯供工程，根據冷熱負荷，研究區域性分布式能源系統的主機選型方案，進行方案對比，得出推薦方案。

關鍵詞：分布式能源；  冷熱負荷；  裝機方案；  冷熱電聯供

Comparison between Installation Schemes of Regional Distributed Energy System

Abstract：The characteristics and principle of the regional distributed energy system are expounded．The selection schemes of main equipment for the regional distributed energy system are studied according to the cold and hot load of a coolin9，heat and power cogeneration project，the scheme comparison are made，and the recommend scheme is obtained．

Keywords：distributed energy：cold and hot load；installation scheme；coolin9，heat and power cogeneration



1　區域性分布式能源系統特點和原理

1.1　概述

國內具有代表性的分布式能源主要有如下兩種：第一種是指將冷熱電系統以小規模、小容量、模塊化、分散式的方式直接安裝在用戶端，可以獨立地輸出冷、熱、電能的系統，能源包括太陽能、風能、燃料電池和燃?xì)饫?、熱、電三?lián)供等多種形式。第二種是指安裝在用戶端的能源系統，一次能源以氣體燃料為主，可再生能源為輔；二次能源以分布在用戶端的冷、熱、電聯產為主，其他能源供應系統為輔，將電力、熱力、制冷與蓄能技術結合，直接滿足用戶多種需求，實現能源梯級利用，并通過公用能源供應系統提供支持和補充，實現資源利用最大化。

目前國內應用比較廣泛的燃?xì)饫錈犭娙?lián)供形式按照其應用規模分為區域性和樓宇式系統。

1.2　區域性分布式能源特點

區域性分布式能源主要采用燃?xì)?mdash;蒸汽聯合循環電站作為分布式能源系統的能源中心，主機采用燃?xì)廨啓C(jī)發電機組、余熱鍋爐和蒸汽輪機發電機組。一般按照“以熱定電”的原則，根據區域內冷熱負荷的大小確定燃?xì)庖徽羝?lián)合循環電站的裝機容量。區域性分布式能源覆蓋的能源供給范圍相對較廣，區域內冷、熱負荷比較大，因此，單機容量相對較大為宜，這樣有利于增加和提高分布式能源站的規模和效率。

區域性分布式能源接近負荷中心，不需要建設大電網進行遠距離高壓或超高壓輸送，可以大大減小線損，節省輸配電建設投資額和運行費用；由于高效利用燃?xì)廨啓C(jī)發電后排氣的廢熱，實現了能源的梯級利用。與傳統的集中式能源相比，分布式能源能夠?qū)崿F(xiàn)更高的能源綜合利用率。目前，分布式能源的一次能源綜合利用效率可達70％～90％。分布式能源低排放，對大氣環境影響小。與燃煤電廠比，基本沒有二氧化硫排放，氮氧化物的排放量降低80％，二氧化碳排放量降低50％以上。區域性分布式能源把工業與民用冷、熱、電結合起來聯供，雖然聯供參數高低不一，系統復雜，但有利于能源的梯級利用，實現集中供應能源，減少重復投資，優化社會資源，且大大地提高了能源的利用效率，減少了大氣污染物的排放量^[1]。

1.3　區域性分布式能源系統原理

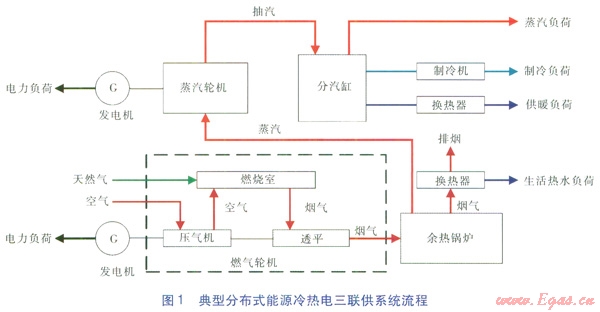

采用天然氣為燃料的區域性分布式能源，一般采用燃?xì)廨啓C(jī)發電機組作為發電設備，燃?xì)廨啓C(jī)由壓氣機、燃燒室、透平組成。壓氣機從大氣吸入空氣，并把它壓縮到一定壓力，然后進入燃燒室與噴入的燃料混合、燃燒，形成高溫?zé)煔?。具有做功能力的高溫?zé)煔膺M(jìn)入透平膨脹做功，推動透平轉子帶著壓氣機一起旋轉，并同時帶動發電機輸出電能，從而把燃料中的化學能部分地轉變?yōu)闄C(jī)械功。煙氣在透平中膨脹做功，其壓力和溫度都逐漸下降，最后煙氣進入余熱鍋爐，在余熱鍋爐內煙氣與水換熱形成蒸汽，蒸汽進入蒸汽輪機用于發電。部分蒸汽通過蒸汽輪機的抽汽進入分汽缸，其中一部分蒸汽直接由分汽缸供給蒸汽用戶；另一部分蒸汽通過溴化鋰制冷機組生產冷水提供制冷負荷；還有一部分蒸汽通過換熱器提供供暖負荷。余熱鍋爐的尾部煙氣通過換熱器提供生活熱水負荷^[2]。典型分布式能源冷熱電三聯供系統流程見圖1。



2　工程案例

2.1　項目背景

本文對我國華南地區某區域性分布式能源項目進行案例分析，主要對該分布式能源的裝機方案進行分析。項目覆蓋區域占地面積約60km²，區域內冷熱用戶主要為生物醫藥類企業、電子產品加工生產類企業、醫院、大型生活社區等。城市天然氣管網的供氣壓力為3.2MPa?，F(xiàn)有蒸汽負荷均由各用戶采用燃?xì)忮仩t自行供給，冷負荷一般采用電制冷機組提供，能源利用效率低，能耗成本高。

2.2　裝機方案研究

區域性分布式能源具有工業與民用冷熱電相結合聯供、聯供范圍廣、多媒供應等特點，系統運行安全性、可靠性非常重要。因此，主機選擇時除優先考慮單機容量適中、技術比較先進外，還須考慮燃?xì)廨啓C(jī)天然氣供應系統的通用性、主機運行的可靠性、大中修的方便性、環保要求的適應性^[3]。

2．2．1冷熱電負荷確定

按照“以熱定電”的原則，通過本工程的冷熱負荷分析，系統設計供熱能力擬滿足近期全部工業最大用汽量(101.69t／h)，對外供熱蒸汽管網的凝結水不考慮回收；空調制冷的最大負荷為111.53MW；通過對冷熱負荷的分析，本工程的工業蒸汽負荷與制冷負荷同時利用系數為0.75；生活熱水日平均負荷為33.64MW；本工程不考慮冬季供暖負荷；過渡期不需要考慮空調制冷負荷；實際運行根據機組特性和各類負荷變化統一調整，根據熱負荷情況本工程裝機容量為300MW級，電力負荷作為附屬產品通過變電站送入電網，將來在政策條件允許的情況下可以考慮對用戶直供電。

2．2．2主機選型分析

采用天然氣作為燃料的分布式能源系統的核心設備是燃?xì)獍l(fā)電裝置，目前常選用的主機設備有內燃機、輕型燃?xì)廨啓C(jī)和重型燃?xì)廨啓C(jī)。其中內燃機(功率一般比較小)和中小功率的輕型燃?xì)廨啓C(jī)適應于樓宇式分布式能源站；而中小功率的重型燃?xì)廨啓C(jī)和大功率的輕型燃?xì)廨啓C(jī)可用于區域性分布式能源。

輕型燃?xì)廨啓C(jī)結構緊湊，體積小，重量輕，設備部件精度高，還具有啟停迅速，單循環熱效率較高的特點。但是輕型燃?xì)廨啓C(jī)的壽命較短，功率比較小，運行環境條件要求苛刻，特別是排氣流量小，煙氣溫度較低，聯合循環運行時，余熱鍋爐產汽量少，故蒸汽輪機的發電功率和供熱量均較小，對熱、電、冷三聯供項目來說，其供熱能力低。另一方面，輕型燃?xì)廨啓C(jī)造價較高，并且設備部件要求精度高，設備氏時間運行可靠性較差，燃?xì)廨啓C(jī)的檢修周期短，維修工作難度大，主要部件一般要返廠才能修理，運行維護費用較高。另外，燃用天然氣的輕型燃?xì)廨啓C(jī)對天然氣的供氣壓力要求很高，如：LM6000PF型燃?xì)廨啓C(jī)要求機前進氣壓力為4.6MPa。因此，該類型燃?xì)廨啓C(jī)對區域性分布式能源雖不很適應，但仍是一種選擇。

重型燃?xì)廨啓C(jī)是專門為陸用發電而開發設汁的，其特點是設備體積和重量較大，對燃料的適應性較強，燃用天然氣時其天然氣供氣壓力為2.5～3.0MPa，適應我國目前城市電站供氣壓力等級。聯合循環運行時，其配置的余熱鍋爐產汽量較大，能夠提高蒸汽輪機功率及供熱量。雖然該類燃?xì)廨啓C(jī)單循環效率略低于輕型燃?xì)廨啓C(jī)，但聯合循環熱效率卻高于輕型燃?xì)廨啓C(jī)。另外，其設備的檢修間隔周期也較長。如：PG6111FA(以下簡稱6FA)型燃?xì)廨啓C(jī)除了具有單機容量適中、供熱能力強、技術比較先進外，燃?xì)廨啓C(jī)天然氣進氣壓力通用性好、主機運行的可靠性、大修方便性、環保性能和對噪聲治理的適應性也很好。在目前的技術條件下，中小功率的重型燃?xì)廨啓C(jī)應是城市區域性分布式能源選擇的主要目標之一。

從目前國際、國內燃?xì)廨啓C(jī)市場情況看，適應于我國區域性分布式能源的中型燃?xì)廨啓C(jī)(代表性的)有2類4種，即：

一類是重型燃?xì)廨啓C(jī)，如：通用電氣公司(GE)生產的PG6111FA型燃?xì)廨啓C(jī)和南京汽輪機有限公司生產的PG65018型燃?xì)廨啓C(jī)。

另一類是輕型燃?xì)廨啓C(jī)，如：通用電氣公司(GE)生產的LM6000PF型和LM2500型燃?xì)廨啓C(jī)。

根據冷熱負荷特性分析結果，結合中、遠期規劃預測負荷，整體考慮冷、熱、電聯供系統的最優化和裝機方案的合理性，本工程考慮兩種裝機方案及相應的燃?xì)?mdash;蒸汽聯合循環供熱系統。

①方案一

以6FA型燃?xì)廨啓C(jī)為基礎，共設置2套裝機系統，其中1套系統由2臺燃?xì)廨啓C(jī)+2臺余熱鍋爐+1臺抽凝式汽輪機組成，另1套系統由l臺燃?xì)廨啓C(jī)+1臺余熱鍋爐+1臺背壓式汽輪機組成。2種組態構成2套燃?xì)?mdash;蒸汽聯合循環機組形成的能源站系統。

a．燃?xì)廨啓C(jī)主要技術參數如下：

制造商及型號：GE公司6FA型；

型式：?jiǎn)屋S，重型，軸排氣，快裝式；

額定功率：74.09MW；

排氣量：737.4t／h；

排煙溫度：602.9℃；

熱耗率：10268kJ／(kW·h)。

b．余熱鍋爐主要技術參數如下：

型式：雙壓，無補燃型；

高壓主蒸汽絕對壓力：9.8MPa；

高壓主蒸汽溫度：538℃；

高壓主蒸汽質量流量：110t／h；

低壓主蒸汽絕對壓力：0.9MPa；

低壓主蒸汽溫度：275℃；

低壓主蒸汽質量流量：15t／h。

c．抽凝式汽輪機主要技術參數如下：

型式：雙壓，單軸，下排氣，單抽式；

純凝工況額定功率：74.9MW；

高壓蒸汽進汽絕對壓力：9.8MPa；

高壓蒸汽進汽溫度：536℃；

高壓蒸汽進汽質量流量：220t／h；

低壓蒸汽進汽絕對壓力：0.8MPa；

低壓蒸汽進汽溫度：270℃；

低壓蒸汽進汽質量流量：30t／h；

抽汽絕對壓力：1.0MPa；

抽汽溫度：280℃；

額定抽汽質量流量：77.55t／h。

d．背壓式汽輪機主要技術參數如下：

型式：?jiǎn)螇?，單軸，下排式；

額定功率：16.05MW；

高壓蒸汽進汽絕對壓力：9.8MPa；

高壓蒸汽進汽溫度：536℃；

高壓蒸汽進汽質量流量：110t／h；

排汽絕對壓力：1.0MPa；

排汽溫度：280℃。

②方案二

以LM6000PF型燃?xì)廨啓C(jī)為基礎，共設置3套裝機系統，其中有2套采用相同的裝機系統，每套系統由2臺燃?xì)廨啓C(jī)+2臺余熱鍋爐+1臺抽凝式汽輪機組成；另外1套系統由2臺燃?xì)廨啓C(jī)+2臺余熱鍋爐+1臺背壓式汽輪機組成。2種組態構成3套燃?xì)?mdash;蒸汽聯合循環機組形成的能源站系統。

a．燃?xì)廨啓C(jī)主要技術參數如下：

制造商及型號：GE公司LM6000PF型：

型式：?jiǎn)屋S，航改型，軸排氣，快裝式；

額定功率：43.26MW；

排氣量：448.6t／h；

排氣溫度：458.7℃；

熱耗率：9103kJ／(kW·h)。

b．余熱鍋爐主要技術參數如下：

型式：雙壓，無補燃型；

高壓主蒸汽絕對壓力：5MPa：

高壓主蒸汽溫度：440℃；

高壓主蒸汽質量流量：42t／h：

低壓主蒸汽絕對壓力：0.7MPa：

低壓主蒸汽溫度：207℃；

低壓主蒸汽質量流量：13t／h。

c．抽凝式汽輪機主要技術參數如下：

型式：雙壓，單軸，下排氣，單抽式；

純凝工況額定功率：24.49MW；

高壓蒸汽進汽絕對壓力：4.8MPa；

高壓蒸汽進汽溫度：438℃；

高壓蒸汽進汽質量流量：84t／h；

低壓蒸汽進汽絕對壓力：0.6MPa：

低壓蒸汽進汽溫度：205℃；

低壓蒸汽進汽質量流量：26t／h；

抽汽絕對壓力：1.0MPa；

抽汽溫度：280℃；

額定抽汽質量流量：25.3t／h。

d．背壓式汽輪機主要技術參數如下：

型式：?jiǎn)螇海瑔屋S，下排式；

額定功率：8.72MW；

高壓蒸汽進汽絕對壓力：4.8MPa：

高壓蒸汽進汽溫度：438℃；

高壓蒸汽進汽質量流量：84t／h；

排汽絕對壓力：1.0MPa；

排汽溫度：280℃。

2．2．3原則性熱力系統

本工程燃?xì)廨啓C(jī)按6FA和LM6000P11兩種機型考慮，與國產余熱鍋爐及國產蒸汽輪機發電機組構成聯合循環供熱機組。余熱鍋爐采用雙壓、無補燃、臥式自然循環鍋爐，蒸汽輪機分別采用抽凝式汽輪機和背壓式汽輪機。系統對外提供l50℃生活熱水負荷(利用余熱鍋爐尾部煙氣通過換熱器獲取)、1.0MPa飽和蒸汽負荷(由抽凝式汽輪機和背壓式汽輪機供給)以及冷負荷(利用蒸汽通過溴化鋰制冷機組制冷，本工程每1t／h的蒸汽可轉換成約0.93MW冷負荷)。

2.3　裝機方案對比

能源站采用6FA型燃?xì)廨啓C(jī)時，只需在廠區內建一座天然氣調壓站，對廠外天然氣主干管來氣起調壓、計量等作用，以滿足燃?xì)廨啓C(jī)進氣要求。能源站采用LM6000PF型燃?xì)廨啓C(jī)時，需在廠區內建一座天然氣升壓站，將城市天然氣管網的3.2MPa來氣升壓至4.8MPa，以滿足燃?xì)廨啓C(jī)進氣壓力要求。

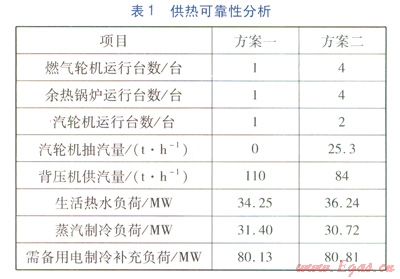

考慮到最惡劣條件下，方案一中抽凝式汽輪機系統發生事故，方案二中有1套抽凝式汽輪機系統發生事故，兩個方案供熱可靠性分析見表1。



生活熱水負荷是通過余熱鍋爐尾部煙氣換熱獲取，方案一中6FA型燃?xì)廨啓C(jī)配套的l臺余熱鍋爐(單臺供生活熱水能力為37.2MW)尾部煙氣換熱量和方案二中LM6000PF型燃?xì)廨啓C(jī)配套的4臺余熱鍋爐(單臺供生活熱水能力為l2.96MW)尾部煙氣換熱量都能滿足生活熱水負荷的供給；汽輪機發生故障時，供應蒸汽量減少，優先滿足工業蒸汽負荷，剩余部分蒸汽轉換成制冷負荷約31MW，通過備用電制冷補充約80MW以滿足最大空調制冷負荷；由表l可知兩種方案均能滿足最大工業蒸汽負荷101.69t／h，通過備用電制冷也能滿足最大空調制冷負荷111.53MW的要求。

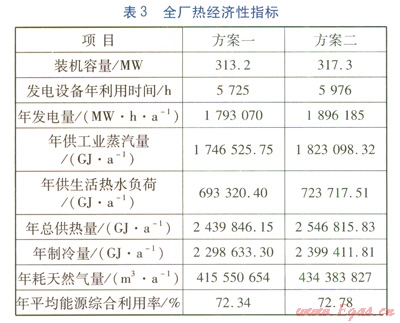

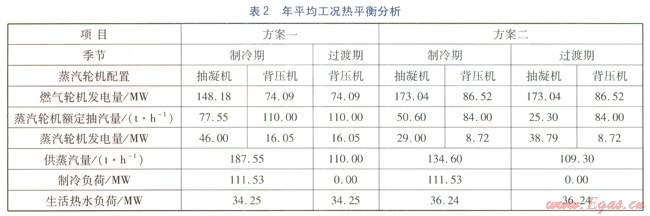

兩種裝機方案的機組年平均工況熱平衡分析見表2。由表2可知，兩種方案在制冷期和過渡期均能滿足負荷需求。兩種裝機方案的全廠熱經濟性指標見表3。





表3中，年總供熱量為年供工業蒸汽量及年供生活熱水負荷的總和；能源站采用天然氣作為燃料，天然氣的低熱值取37237.15kJ／m³，年平均能源綜合利用率為年總供熱量與年制冷量及年發電量之和與年消耗天然氣熱量之比。

本工程按照兩種裝機方案進行投資估算，方案一的工程靜態投資額為129366×10⁴元，單位造價為4130元/kW；工程動態投資額為134040×10⁴元，單位造價為4280元/kW。方案二的工程靜態投資額為l70395×10⁴元，單位造價為5370元／kW；工程動態投資額為178228×10⁴元，單位造價為5617元/kW。

2.4　對比結果

上述兩個方案經技術經濟比校，方案一比方案二具有以下優勢：

①方案二結構緊湊，體積小，重量輕，但單位發電量造價比較高；本工程對場地面積限制不嚴格，因而方案一造價低的優勢更加明顯。

②方案一燃?xì)廨啓C(jī)天然氣入口壓力要求較低，運行更為安全，且無需設立天然氣壓縮機，造價比方案二低，耗電量也低。

③方案一比方案二主機大修更方便、更經濟。

④方案一(可室內布置)比方案二(不能室內布置)在噪聲治理方面有更好的適應性。

從裝機方案及其供熱系統的構成模式和總平面布置看，方案一和方案二都是可行的。從總體上和長遠供熱的角度看，方案一具有明顯優勢，特別是考慮到燃?xì)廨啓C(jī)天然氣進氣壓力的通用性與安全性、主機大修的方便性與經濟性以及對場地與噪聲治理的適應性和發展的持續性等因素，本工程推薦方案一。



參考文獻：

[1]金紅光，鄭丹星，徐建中．分布式冷熱電聯產系統裝置及應用[M]．北京：中國電力出版社，2010：49-54．

[2]馬悅，董舟．分布式能源系統的研究及配置方案分析[J]．節能，2011(4)：15-19．

[3]江億，付林，李輝．天然氣熱電冷聯供技術及應用[M]．北京：中國建筑工業出版社，2008：27-53．



本文作者：姜福長  胡俊強

作者單位：中機國際工程設計研究院有限責任公司電力工程所
