　　　　　　　——以南海北部荔灣深水氣田為例

摘　要：珠江口盆地荔灣地區為南海北部深水油氣重要勘探區。該區地震資料上多次波異常發育且復雜多樣，單一的多次波壓制方法有著明顯的局限性。為此，在調查荔灣地區多次波特點的基礎上，針對性地采取了多項技術組合應用的聯合去多次波技術：①海底相關多次波為地震資料處理中多次波衰減的主要對象，可用基于波動方程的3D SRME技術來壓制，理論和實際應用均表明3D SRME較之2D SRME更具技術優勢；②拉冬域去多次波技術處理流程位于3D SRME之后，主要壓制海底相關多次波以外的長周期多次波；③對于剩余的繞射多次波主要利用AVO預測法壓制，基本思想是分離多次波與有效波，利用多次波與有效波的頻率和能量差異進行壓制。最后，從壓制多次波效果和保幅性兩個方面對聯合去多次波技術進行了評價，認為該技術多次波壓制效果明顯，能夠做到相對保幅處理。該技術為荔灣深水氣田群的地震資料精細解釋、AVO分析和疊前反演提供了優質的基礎數據。

關鍵詞：荔灣深水氣田  聯合去多次波  3D SRME技術  拉冬域去多次波  繞射多次波衰減技術  應用

A portfolio of demultiple technologies in deepwater seismic data processing：A case study of the Liwan gas reservoirs in northern South China Sea

Abstract：Liwan is an important deepwater exploration area in the northern South China Sea．Multiples are common and complex in seismic data acquired in this area，thus a single multiple rejection approach is not very effective in processing these seismic data．Based on a study of the multiple characteristics of seismic data acquired in this area，a portfolio of demultiple technologies was proposed．(1)Seafloor-associated multiples are the major target for multiple attenuation in seismic data processing and can be rejected by using the wave equation-based 3D SRME technology．Both theoretical studies and application practices show that 3D SRME is superior than 2D SRME．(2)The Radon antimuhiple processing flow follows after 3D SRME and mainly attenuates long-period multiples except seafloor-associated multiples．(3)The remaining diffracted multiples are attenuated mainly through AVO prediction．The basic principle is to attenuate multiples through separating effective waves from multiples according to their differences in frequency and energy．The portfolio of demultiple technologies was of high performance and also preserved amplitude processing．Its application in Liwan deepwater gas reservoirs provided quality data for fine seismic interpretation，AVO analysis and pre-stack inversion．

Keywords：South China Sea，Liwan，deep water，a portfolio of demuhiple technologies，3D SRME technology，Radon antimuhiple，diffracted multiple attenuation technology

進軍深水已提升到國家戰略，中海石油計劃2020年末在深水區建成5000×10⁴t的油氣當量產能。近幾年，荔灣深水氣田勘探的重要突破^[1-4]，更堅定了我們開展深水油氣勘探的信心。

深水地震資料處理是深水油氣勘探的一個重要環節^[5-8]，它直接影響到基礎資料的品質。對于深水資料處理來說，多次波的壓制又是重中之重^[9-10]。荔灣地區為深水重要勘探區，該區發育多種類型的多次波。筆者分析了該區多次波的發育特點，在此基礎上提出了聯合壓制多次的思路，包括3D SRME技術、拉冬域去多次波技術、繞射多次波衰減技術。將該套技術應用于荔灣地區地震資料的處理，取得了較好的應用效果。

1　荔灣地區多次波特點

荔灣地區發育各種類型多次波，這源于其海底特點(圖1)。荔灣地區海底的趨勢大致是北淺南深，在工區中部，發育多條海溝，海底較為崎嶇。海底對處理的影響有兩個方面：一個是海底反射會產生多次，特別是崎嶇的海底，反射雜亂，繞射多次發育；另外一個影響是海底附近速度橫向變化大，射線路徑復雜。

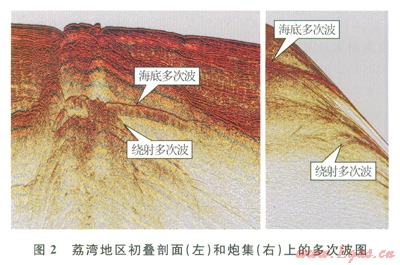

深水多次波的發育情況很大程度取決于海底崎嶇程度。首當其沖的是海底全程多次波(圖2)，是因反射波在海底來回震蕩而形成，其特點是多次波發育有一定規律性，能量強，掩蓋了大部分的地層，是多次波衰減的主要對象。其次是繞射多次波(圖2)，是信號在海底反射一次后，以崎嶇海底為繞射點形成，它的特點是規律性差，能量強，較難衰減。



2　聯合去多次波技術

針對不同特征的多次波開發了各種衰減技術，目前比較流行的方法大致可分為3類^[11-15]：①利用多次波周期性的衰減技術，如反褶積等；②模型預測減去法，如SRME技術等；③利用多次波與有效波的速度、頻率等差異的衰減技術，如拉冬域去多次、分頻分能量繞射多次波壓制等。如前所述，單一的多次波壓制方法往往針對單一類型的多次波，為此采取了3D SRME、拉冬域去多次、繞射多次波衰減等技術組合進行聯合壓制的方式，并在荔灣地區進行了實際應用。

實際地震資料處理過程中，以上提到的3類方法在組合應用上有一定的先后順序。首先應用的是3D SRME技術，在噪音衰減后的炮域內進行處理。該技術放在組合壓制多次波技術的第一位基于以下原因：①3D SRME屬于模型預測減去法，需要相對原始的炮集數據來進行模型預測；②海底相關的多次波能量強，掩蓋了絕大部分的有效信號，需要優先壓制。對于海底相關多次波，3D SRME已被公認是壓制該類型多次波的最佳方法。

應用3D SRME后，剩余了較多的長周期多次波，3D SRME對該類型的多次波無能為力。拉冬域去多次波技術是應用較早的很成熟的壓制該類型多次波的技術，放在3D SRME后的CMP道集上處理。值得一提的是，拉冬域去多次波技術涉及道集在拉冬域的正反變換，很顯然，應用3D SRME后的道集更適合于這種正反變換，可以減少高頻的海底相關多次在正反變換中的假頻現象。

在經過3D SRME多次波衰減和拉冬域去多次波衰減后，主要殘留繞射多次。繞射多次波衰減一直是多次波衰減的難點，它的一個基本特點是能量強，頻率高，多集中在近道。對于該類型的多次波壓制，把它放在了聯合去多次波技術的最后一步。主要原因是，對于該類型的多次波使用了AVO預測法與分頻分能量多次波衰減組合技術來進行去除。這種方法需要對有效信號和多次波進行分離，應用3D SRME多次波衰減和拉冬域去多次波后，剩余較為單一類型的繞射多次波，更適合于多次波與有效信號的分離。應用結果表明，此套聯合去多次波技術能夠有效壓制荔灣地區多次波，為后續地質研究提供高品質的基礎資料。

2．1　3D SRME技術

3D SRME基于波動方程的波場外推^[16-18]，是進行深水勘探不可或缺的去多次波技術，相對于其他技術有如下優勢：①完全數據驅動；②不需要速度等先驗信息；③去近道多次波效果明顯，優于其他技術。

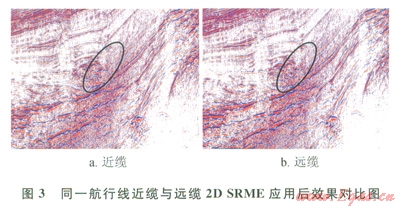

首先與傳統的2D SRME進行比較。圖3是同一航行線近遠纜使用2D SRME后的疊加，可以看到近纜2D SRME效果較好，而遠纜效果則較差。這種現象可以從2D SRME的理論基礎來解釋，2D SRME技術是平面波褶積模型，它沒有考慮到多次波場的三維空間傳播，只有當震源與拖纜在一條航行線上時，2D SRME才會有較好的效果?，F在的采集方式多為多纜采集，很難滿足2D SRME理論要求。3D SRME克服了2D SRME的技術缺陷，考慮了多次波場的三維空間傳播，一方面能模擬更多的多次波場(如繞射多次)；另一方面，其模擬的多次波在空間位置更準確，對于后續的匹配相減更重要。

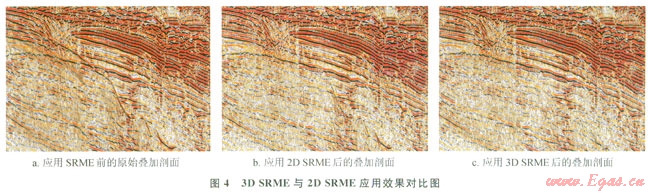

圖4為3D SRME與2D SRME的應用效果?？煽吹綉?span lang="EN-US">2D SRME后還殘留較多的多次波，而3D SRME衰減多次波的效果要好得多。



2．2　拉冬域去多次波技術

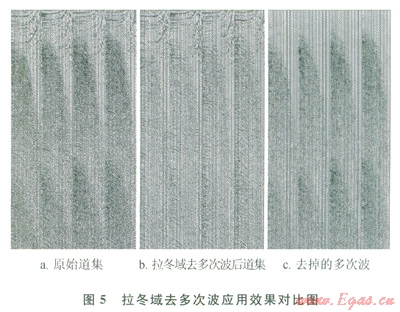

3D SRME主要衰減了與海底相關的多次波。從圖4應用3D SRME后的疊加剖面來看，還殘留有較多的長周期多次波。對于長周期多次波的壓制，主要應用拉冬域去多次波技術^[19-23]。該技術的基本原理是利用有效波與多次波的速度差異，道集用有效波速度動較后，多次波因校正不足在拉冬域有較大的Q值，通過選擇適當的門檻值在拉冬域去除多次波。圖5為應用拉冬域去多次波前后的道集，可以看到拉冬域去多次波技術較好衰減了長周期的多次。



2．3　繞射多次波衰減技術

繞射多次波衰減一直是多次波衰減的難點。其基本特點是傳播路徑復雜，規律性差，這是其較難衰減的主要原因。其另外一個特點是高頻強振幅，在經過3D SRME多次波衰減和拉冬域去多次波衰減后，能量多集中在近道。根據繞射波的該特征，使用AVO預測測法與分頻分能量多次波衰減組合技術來進行去除。

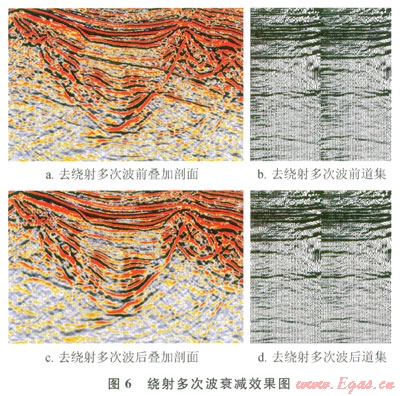

AVO預測法是通過AVO正演技術把地震數據分解為主要有效波和主要多次波成分^[24-25]。對于多次波成分，利用繞射多次波高頻高能特點，采用分頻分能量的方式壓制。多次波成分壓制后，再與有效波成分相加輸出，達到去繞射多次波的效果。從圖6可以看到疊加剖面上繞射多次波得到了很好去除，道集上集中在近道的高頻繞射能量得到了較好衰減。



2．4　應用效果評價

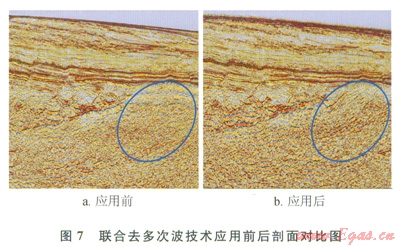

對多次波的衰減能力是評價一項去多次波技術的首要指標。圖7-a為早期處理剖面，限于技術僅使用了2D SRME技術和拉冬域去多次波技術。圖7-b則使用聯合去多次波技術。圓圈標注位置發育有較多的多次波。新資料多次波壓制效果好，硬基底以下的斷裂系統成像清晰，周邊地震和鉆井已經證實斷裂是存在的。

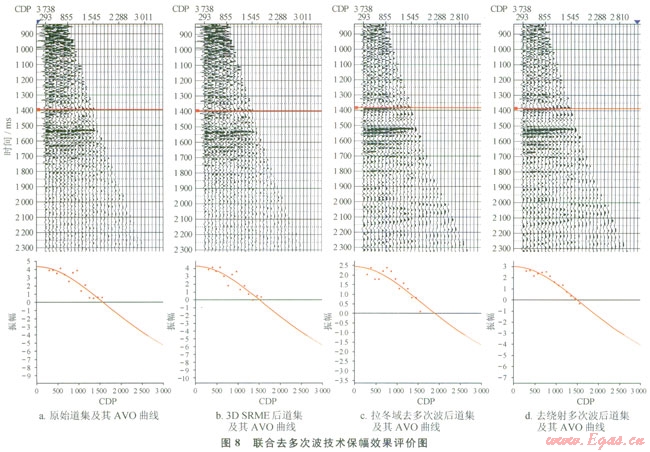

為了驗證該聯合去多次波技術的保幅性，在每一個處理階段都加入了AVO分析。從圖8可以看到(拾取時間均為1400ms)：在每一個多次波處理階段，其相對振幅是有變化的，而振幅隨偏移距的變化趨勢大體一致。通過這種半定量的評價方式，認為該套聯合去多次波技術是保幅的，能夠滿足后續AVO分析和疊前反演的需求。



3　結束語

針對荔灣深水地區多次波發育特點開發的聯合去多次波技術，將3D SRME技術、拉冬域去多次波技術和繞射多次波衰減技術組合到一起，多次波去除效果好，成果剖面保幅。該套技術應用于荔灣深水地震資料處理，取得了較好的應用效果，為荔灣深水氣田群的地震資料解釋、AV0分析和疊前反演提供了優質數據。

隨著荔灣深水勘探的不斷深入，巖性勘探必將會被提上勘探日程，這就需要解決層間多次波的問題。雖然目前地震資料處理技術日新月異，多次波處理技術發展也比較快，但針對深水層間多次波的處理技術尚未見到，需要加強研究。



參考文獻

[1]施和生，柳保軍，顏承志，等．珠江口盆地白云荔灣深水區油氣成藏條件與勘探潛力[J]．中國海上油氣，2010，22(6)：369-374．

SHI Hesheng，LIU Baojun，YAN Chengzhi，et al．Hydrocarbon accumulation conditions and exploration potential in Baiyun Liwan deepwater area，Pearl River Mouth Basin[J]．China Offshore Oil&Gas，2010，22(6)：369 374．

[2]何家雄，夏斌，施小斌，等．世界深水油氣勘探進展與南海深水油氣勘探前景[J]．天然氣地球科學，2006，16(6)：747-752．

HE Jiaxiong，XIA Bin，SHI Xiaobin，et al．Prospect and progress for oil and gas in deep waters of the world and the potential and prospect foreground for oil and gas in deep waters of the South China Sea[J]．Natural Gas Geoscience，2006，16(6)：747-752．

[3]白云程，周曉惠，萬群，等．世界深水油氣勘探現狀及面臨的挑戰[J]．特種油氣藏，2008，15(2)：7-10．

BAI Yuncheng，ZHOU Xiaohui，WAN Qun，et al．Deepwater oil and gas exploration status and challenges in the world[J]．Special Oil&Gas Reservoirs，2008，15(2)：7-10．

[4]呂福亮，賀訓云，武金云，等．世界深水油氣勘探現狀、發展趨勢及對我國深水勘探的啟示[J]．中國石油勘探，2007，12(6)：28-31．

LU Fuliang，HE Xunyun，WU Jinyun，et al．Current situation and tendency of deepwater oil and gas exploration in the world[J]．China Petroleum Exploration，2007，12(6)：28-31．

[5]龔旭東，陳繼宗，莊祖垠，等．深水地震資料處理關鍵技術淺析[J]．勘探地球物理進展，2010，33(5)：336-341．

GONG Xudong，CHEN Jizong，ZHUANG Zuyin，et al．Key technologies in deep water seismic data processing[J]．Progress in Exploration Geophysics，2010，33(5)：336-341．

[6]莊祖垠，陳繼宗，王征，等．深水地震資料特性及相關處理技術探析[J]．中國海上油氣，2011，23(1)：26-31．

ZHUANG Zuyin，CHEN Jizong，WANG Zheng，et al．A discussion on characteristics of deep-water seismic data and their processing techniques[J]．China Offshore Oil＆Gas，2011，23(1)：26-31．

[7]王建立，王真理，張洪宙，等．海上多次波的聯合衰減法[J]．地球物理學進展，2009，24(6)：2070-2078．

WANG Jianli，WANG Zhenli，ZHANG Hongzhou，et al．A joint technique of multiple attenuation for offshore seismic data processings[J]．Progress in Geophysics，2009，24(6)：2070-2078．

[8]孫振剛，李宏圖，張曉渝，等．海洋拖纜地震資料處理關鍵技術[J]．天然氣工業，2007，27(增刊l)：192-194．

SUN Zhengang，LI Hongtu,ZHANG Xiaoyu．et al．The key techniques of marine towing seismic data processing[J]．Natural Gas Industry，2007，27(S1)：192-194．

[9]李鵬，劉伊克，常旭，等．多次波問題的研究進展[J]．地球物理學進展，2006，2l(3)：888-897．

LI Peng,LIU Yike，CHANG Xu，et al．Progress on the multiple problems[J]．Progress in Geophysics，2006，21(3)：888-897．

[10]張軍華，王要森，鄭旭剛，等．海上地震資料多次波特征分析[J]．石油地球物理勘探，2009，44(5)：574-577．

ZHANG Junhua,WANG Yaosen．ZHENG Xugang．et al．Offshore seismic data multiple characteristics analysis[J]．Oil Geophysical Prospecting，2009，44(5)：574-577．

[11]陳禮，李列，劉金朋，等．深水地震資料特征分析與處理關鍵技術[J]．海洋地質前沿，2013，29(7)：58-65．

CHEN Li，LI Lie，LIU Jinpeng，et al．Characteristics of deepwater seismic data and processing techniques[J]．Marine Geology Frontiers，2013，29(7)：58-65．

[12]李聳．多次波衰減技術方法分析[J]．中國石油和化工標準與質量，20ll，31(2)：137．

LI Song．Technique of multiple attenuation analysis[J]．China Petroleum and Chemical Standard and Quality，2011，3l(2)：l37．

[13]徐云霞．海洋資料多次波衰減技術綜述[J]．內蒙古石油化工，2012，38(11)：102-103．

XU Yunxia．The overview of marine data multiple wave attenuation technology[J]．Inner Mongolia Petrochemical Industry，2012，38(11)：102-103．

[14]王汝珍．多次波識別與衰減[J]．勘探地球物理進展，2003，26(增刊l)：423-432．

WANG Ruzhen．Recognition and suppression of multiple waves[J]．Progress in Exploration Geophysics，2003，26(S1)：423-432．

[15]楊春梅，梁春生．多次波衰減技術的應用研究[J]．天然氣工業，2004，24(5)：48-50．

YANG Chunmei，LIANG Chunsheng．Application and research on multiple reflection attenuation technique[J]．Natural Gas Industry，2004，24(5)：48-50．

[16]黃兆林．SRME與Radon濾波方法組合衰減深水多次波[J]．工程地球物理學報，2011，8(6)：659-665．

HUANG Zhaolin．Multiple attenuation in deep water seismic exploration with combined application of SRME and Radon Filtering[J]．Chinese Journal of Engineering Geophysics，2011，8(6)：659-665．

[17]李宏圖，黃志，李振勇，等．三維SRME技術及其在深海資料處理中的應用[J]．石油地球物理勘探，2009，44(增刊1)：60-62．

LI Hongtu，HUANG Zhi，LI Zhenyong，et al．3D SRME(Surface-Related Multiple Elimination)technique and its application in deep sea seismic data processing[J]．Oil Geophysical Prospecting，2009，44(S1)：60-62．

[18]肖二蓮，陳瑜，萬歡，等．SRME多次波衰減方法在海洋地震資料中的應用[J]．地球物理學進展，2010，25(3)：1057-1064．

XIAO Erlian，CHEN Yu，WAN Huan，et al．Surface-Related Multiple Elimination on marine seismic data[J]．Progress in Geophysics，2010，25(3)：1057-1064．

[19]羅小佳，朱仕軍，劉二軍，等．最優化相似加權Radon變換壓制多次波[J]．勘探地球物理進展，2009，32(3)：186-188．

LUO Xiaojia，ZHU Shijun，LIU Erjun，et al．Multiple suppression with optimized semblance weighted Radon transform[J]．Progress in Exploration Geophysics，2009，32(3)：186-188．

[20]林文，魏大力，王建民，等．Radon變換多次波壓制方法及應用研究[J]．物探化探計算技術，2009，31(4)：344-348．

LIN Wen，WEI Dali，WANG Jianmin,et al．Approach and application of multiple suppression using Radon trans form[J]．Computing Techniques for Geophysical and Geochemical Exploration，2009，31(4)：344-348．

[21]單長冰，張濤，牛艷榮．拉冬變換在處理海洋資料中的應用[J]．斷塊油氣田，2010，17(2)：188-190．

SHAN Changbing，ZHANG Tao，NIU Yanrong．Application of Radom transform in processing of marine seismic data[J]．Fault-Block Oil&Gas Field，2010，17(2)：188-190．

[22]顧建平．改進的Radon濾波壓制多次波技術及應用效果[J]．石油地球物理勘探，2003，38(增刊l)：38-41．

GU Jianping．Improved technique and application effect of Radon filter multiple suppression[J]．Oil Geophysical Prospecting，2003，38(S1)：38-41．

[23]許自強，萬歡，顧漢明，等．深水多次波與噪音同時壓制技術[J]．工程地球物理學報，2012，9(6)：692-696．

XU Ziqiang，WAN Huan，GU Hanming，et al．The multiples and noise attenuation approach in the deep sea[J]．Chinese Journal of Engineering Geophysics，2012，9(6)：692-696．

[24]劉軍榮，陳寶書，楊小椿．基于AVO正演模型的相干擬合多次波壓制技術及其應用[J]．中國海上油氣，2009，21(3)：162-164．

LIU Junrong，CHEN Baoshu，YANG Xiaochun．AVO forward-model-based multiple suppression technique of coherent fitting and its applications[J]．China Offshore Oil&Gas，2009，21(3)：162-164．

[25]顧漢明，王緯，陳國?。畯碗s介質中地震多次反射波快速正演模擬[J]．地球科學，2001，26(5)：541-544．

GU Hanming，WANG Wei，CHEN Guojun．Fast synthetic seismograms for multiples in any complex stratified media[J]．Earth Science-Journal of China University of Geosciences，2001，26(5)：541-544．



本文作者：張振波  謝濤

作者單位：中海石油(中國)有限公司深圳分公司

  中海油服物探事業部數據處理與解釋中心
