摘 要

摘　要：解決好番禺35-2／35-1深水開發項目水下生產系統在設計過程中遇到的關鍵技術問題，可優化整個生產系統的設計，滿足下一階段海上安裝和氣田生產的需要，保證深水氣田水下設施的

摘　要：解決好番禺35-2／35-1深水開發項目水下生產系統在設計過程中遇到的關鍵技術問題，可優化整個生產系統的設計，滿足下一階段海上安裝和氣田生產的需要，保證深水氣田水下設施的經濟性并降低風險。為此，在對水下生產系統設計溫度、化學藥劑注入、硬管與軟管比選、連接器形式選擇以及海底管線在線管匯的安裝方案等方面問題進行梳理和分析的基礎上，結合項目在基本設計階段的成果文件和目前設備供應和海上安裝承包商的制造能力和優勢，以及當前世界深水開發的經驗，在詳細設計階段對水下生產系統關鍵技術、水下生產系統設計優化方面初步總結出了一套適合該項目的方案。結論認為：詳細設計階段需要對基本設計階段的成果進一步進行核實，并在全面考慮各方面影響因素的基礎上對各個關鍵技術進一步優化，以保證項目的順利開展，合理設計并節約投資。該成果為以后類似項目的開發提供了技術支撐與經驗借鑒。

關鍵詞：番禺35-2／35-1氣田  水下生產系統  溫度  化學藥劑  通信  管線  管匯  安裝  水下連接器

An optimal design of a subsea production system in the Panyu 35-2／35-1 gas fields，South China Sea

Abstract：This paper aims to solve those key technical issues encountered in the engineering design of a subsea production system in the Panyu 35-2／35-1 Deepwater Development Project，South China Sea．This will help optimize the whole production system design to meet the requirements of gas field production and offshore installation in the coming phase，ensuring that high efficiency，low cost and low risk will be achieved by underwater facilities for deepwater gas field development．To this end，we first made an integrated analysis of design temperature，chemical injection，comparison and selection of rigid and flexible pipes，selection of connector types for an underwater production system as well as the installation method of online manifold in a subsea pipe line svstem．And by combining with basic engineering documents of this project，manufacturing capacity and advantages of the existing equipment suppliers and offshore installation contractors，and rich experience in other worldwide similar projects，we presented a solution suitable for this project from the key technologies and design optimization for a subsea production system in the detailed design phase，during which it is highlighted that all the key technical issues in the basic design phase need to be further investigated to ensure successful project execution and cost saving．The design idea and achievements will provide technical support for other subsea projects in the future．

Keywords：South China Sea，Panyu 35-2／35-1 gas fields，subsea production system，temperature，chemicals，communication，pipelines．manifold，installation．suhsea connector

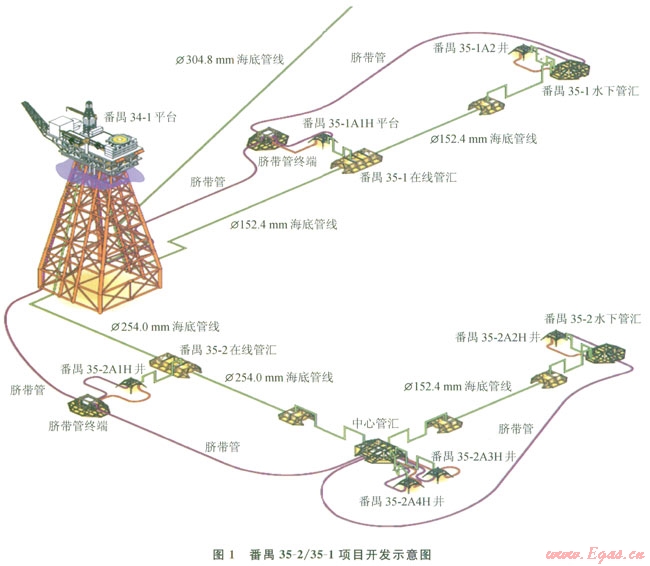

番禺35-2／35-l氣田位于中國南海北部，氣田所在海域水深為l90.2～338.0m。該項目氣田一期計劃開發6口氣井，采甩半潛式鉆井平臺鉆完井和后期修井與鉆調整井作業，使用水下系統開發。生產的天然氣用海底管線輸往一個中心平臺后外輸陸地終端^[1]。項目開發示意圖如圖1所示。



水下生產設施為深水項目的主要設備，設計參數的確定直接影響到后期材料的采辦、設備的建造、海上安裝及調試等各個環節的工作。為了避免對后期項目整個工作開展造成重大的影響，在基本設計階段選擇合適的設計，并在詳細設計中根據現實情況對設計進行優化就顯得尤為重要。

1　水下生產系統關鍵技術

1．1　深水油氣田水下生產設施設計溫度確定方法

深水油氣田的開發主要以產出液體為主同時伴隨一定量的伴生氣產出。生產流體從油氣藏經過生產油管到達井口位置，然后通過采油樹內的各個閥組后再經過生產控制閥節流然后進入生產管匯，生產流體從油氣藏流經數千米的生產油管及采油樹，達到生產管匯時會有一定的熱量通過各類方式傳遞到環境中并造成生產流體的溫度降低，同時考慮到生產節流閥的節流效應，最終進入生產管匯的流體溫度會有一定程度的低于油氣藏溫度。另外考慮到液體的熱容較大，且液體經過生產節流閥后節流效應相對氣體來講不是很明顯，深水油氣田井口處生產流體的溫度相比油氣藏的溫度不會有太多的降低。因此，大多數深水油氣田的水下生產設施一般采用油氣藏溫度作為設計溫度。

深水氣田相比油氣田最大的特點在于產出流體以輕烴為主。同時根據具體油氣藏的不同攜帶一部分凝析液體，由于氣體的熱容要小，這就決定了深水氣田開發系統以非保溫為主，因此流體從油氣藏流經生產油管以及水下生產系統到達上部設施過程中熱損失較大，且在此過程中溫降很快。另外，考慮到氣體的可壓縮性，因此在生產流體流經井口節流閥時會產生很大的壓降，從而導致井口節流閥前后的溫差很大。這樣在考慮井口節流閥前后設施的設計溫度時，就需要綜合考慮溫降的影響，井口節流閥前設施的最高設計溫度應該以井口流溫作為參考設計溫度，井口節流閥后的設施可保守地取為井口流溫，而不能以油氣藏的溫度作為設計標準。

1．2　深水油氣田水下生產設施化學藥劑的選擇

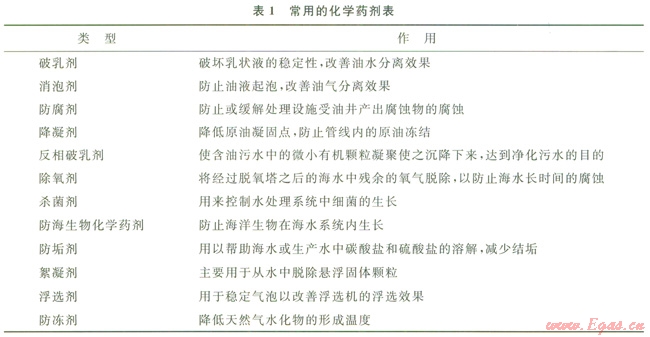

海上油氣田的開發都離不開化學藥劑，這些藥劑主要用來添加到生產流體、海水等介質中，以此來提高各有關處理設備的處理效率，保護設備與井口管線，以及延長設備的使用壽命等。常用的化學藥劑如表1所示。



1．3　主控制系統通信方式的選擇

主控制系統(MCS系統)是水下控制系統的一部分，負責整個水下生產系統的控制，進行數據采集和存儲，通過臍帶纜與水下設備通信。主控制系統MCS與平臺DCS系統通信通常采用OPC通信或者MOD-BUS RTU協議通信方式。這兩種通信方式都是成熟技術^[2-4]。

OPC(用于過程控制的OLE)已經是一個工業標準，它基于微軟的0LE(現在的ActiveX)、COM(部件對象模型)和DCOM(分布式部件對象模型)技術來實現工業系統之間的數據通信。目前OPC擁有一整套接口、屬性和方法的標準集，主要應用于過程控制和制造業自動化系統。OPC技術有以下優點：①通信速率高，基于單根以太網或RS485總線即可滿足番禺項目4000點的通信要求；②實現了MCS和DCS系統數據，并架構了統一的實時監控系統，能夠雙向通信和控制；③控制系統的擴展能力，具備統一的開放接口；④OPC規范定義了一個工業標準接口。

OPC是以0LE／COM機制作為應用程序的通信標準。OLE／COM是一種客戶／服務器模式，具有語言無關性、代碼重用性、易于集成性等優點。OPC規范了接口函數，不管現場設備以何種形式存在，客戶都以統一的方式去訪問，從而保證軟件對客戶的透明性，使得用戶完全從低層的開發中脫離出來。

Modbus協議是應用于電子控制器上的-種通用語言。通過此協議，控制器相互之間、控制器經由網絡(例如以太網)和其他設備之間可以通信。它已經成為一通用工業標準。有了它，不同廠商生產的控制設備可以連成工業網絡，進行集中監控。RTU(Remote Terminal Unit)是一種遠端測控單元裝置，RTU具有的特點是：①通信協議簡單易用，特別方便PLC等工控機集成；②通過預定義統一的收發地址可以整合MCS和DCS系統數據，能夠?qū)崿F(xiàn)統一的實時監控系統，能夠雙向通信和控制；③模塊化設計，方便控制系統擴展；④具備統一的開放接口。

1．4　深水油氣田海管和立管形式的選擇

隨著水下油氣田開發規模的不斷擴大，柔性管道越來越多地被應用在海底管線和立管。其機械性能良好，安裝程序相比金屬管線要簡單，為海管和立管設計提供了另一種選擇方案。柔性管道可選內徑從Æ50.8mm～Æ508.0mm，服役壽命根據材料的差異從20～40a不等。

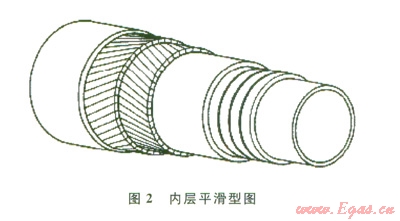

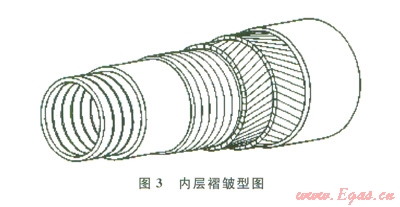

柔性管道主要分為兩種類型：內層平滑型(圖2)和內層褶皺型(圖3)。主要區別是：前者與介質接觸的最內層材料為塑性管道，而后者最內層材料為金屬互鎖層。內層褶皺型柔性管可以應用于油田和氣田，通球時不會對內壁造成影響，而內層平滑型應用于油田，氣田應用較少，在通球和管線內出現真空工況時，需要避免外力對內壁的破壞。除了最內層的區別外，其他各層材料及功能都是相似的，





1．5　深水油氣田管匯的設計

生產管匯的主要功能要求為：接受來自井口的生產氣體、提供關閉井口來流功能、提供溫壓監控、承受系統的設計壓力、承受由外部跨界管／漁網拖掛／地震等載荷、為清管或收發球提供平臺等。管匯的組成包括管匯基礎、結構支撐和框架、管線和閥門、臨時收發球裝置、水下連接器系統和陽極保護。

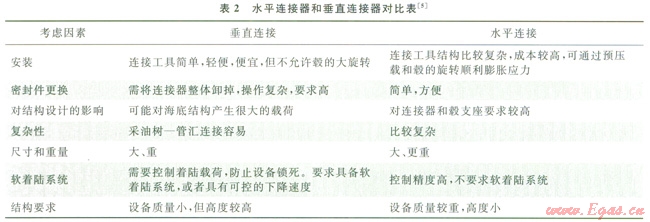

水下連接器系統可分為水平連接器和垂直連接器，具體比較如表2所示。



水下管匯在設計時需要對在位工況分析、操作工況分析、測試工況分析、吊裝及吊耳計算、拖航工況、安裝動力分析、基礎設計等7種工況進行分析和計算。

1．6　深水在線管匯安裝方法選擇

在深水開發工程中，海上安裝具有資源投入多、技術難度高、風險系數高等特點。常規海底管線的鋪設技術在國內已經較為成熟，且以S-Lay鋪設方式為主，但對于在線管匯(In-Line Tee Manifold，簡稱ILTM)安裝經驗很少，技術尚未成熟。

影響在線管匯安裝的主要因素有：①船舶因素。目標船舶的定位能力、張緊器能力、吊機能力、絞車能力、焊接作業線設置，決定了安裝能力，設計的結構在安裝時不能超出計算系數后的船舶安裝能力；②海況因素。海平面浪涌高度／頻率、海底底流、風速等環境因素決定了安裝的動態載荷；③成本、風險因素。在滿足安裝的基本要求前提下，需要選擇較低成本和風險的方案。

2　水下生產系統設計優化

2．1　水下生產設施設計溫度確定

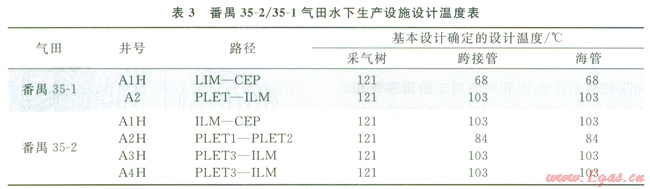

在基本設計過程中，對番禺35-2／35-1水下生產設施設計溫度確認(表3)。在詳細設計中，溫度的調整會導致水下設備(包括各類球閥和閘閥、水下連接器、水下管匯和水下采氣樹)及水下管線(生產管線和跨接管)設計的調整，不但影響項目后期的進度和費用，也會限制生產井的產能，從而不能按照預定配產進行生產。



為確保詳細設計方認同設計溫度的合理性，在招投標階段，就需要要求在承包商詳細設計中對基本設計參數進行計算核實，如有問題，在投標階段整改。

2．2　水下化學藥劑系統

對于水下生產系統，要考慮設施的簡單可靠、可回收；盡量減小因為化學藥劑系統故障造成的海上回收作業。水下氣田常用的化學藥劑為甲醇、乙二醇(MEG)、防垢劑、防腐劑等；甲醇一般用來平衡生產井開井時的壓力，生產井初始啟動或者再啟動時水合物的預防，采油樹閥門的泄漏測試，以及采油樹和跨接管中生成水合物的補救；MEG主要用于正常生產情況下注入生產流體防止水合物的生成，MEG是水合物熱力學抑制劑，通過降低水合物的形成溫度來預防水合物的生成；防垢劑用于防止水下生產流體的結垢；防腐劑一般用于水下設備或者管線，降低腐蝕速率，當項目使用合金管線或者抗腐蝕合金復合管時，可以省去防腐劑。

化學藥劑從水上輸送到水下的常見方法有：①每個注入點對應一根臍帶纜管線；②單根臍帶纜管線對應多個注入點；③一根管線混合兩種藥劑；④間歇注入的藥劑；⑤化學藥劑專門的注入管線?？紤]到番禺35-2／35-1項目的情況，采用了單根臍帶纜管線對應多個注入點的方法。該技術一般用于水下井口較多的情況，也是目前水下生產系統開發最常見的方式；一種藥劑通過臍帶纜管線輸送到水下，然后通過化學藥劑調節閥(CIMV)輸送到各注入點，CIMV可以起計量和調節的作用。另外，對化學藥劑的清潔度有一定要求，特別是防垢劑等注入量較小的CIMV，在詳細設計中應密切留意水下設備廠家CIMV的規格，在平臺設置高精度過濾器保證水下化學藥劑的清潔度要求。

2．3　主控制系統通信方式

基本設計中對中控系統的通信方式?jīng)]有特殊要求。在詳細設計中，項目組對OPC和Modbus RTU通信的優缺點進行了對比，OPC和Modbus RTU都有以下優點：①通信都能實現整合MCS和DCS系統數據，能夠?qū)崿F(xiàn)統一的實時監控系統，能夠雙向通信和控制；②都能方便控制系統擴展；③都具備統一的開放接口。

其中OPC相對Modbus RTU具有通信速率高、不影響CPU負載率的優點，但其造價很高，需要額外為OPC配備2臺服務器。針對番禺35-2／35-1項目的具體情況，使用Modbus RTU就可以滿足通信要求。故在詳細設計中采用了RS485總線的Modbus RTU技術。

2．4　水下管線

柔性管在淺水范圍的應用已經非常廣泛，但其在深水領域(水深超過3000m)的開發還面臨著一系列挑戰，如抵抗外壓的能力，抵抗低溫的能力，以及管道總鶯量的增加等等。為了解決以上問題，生產廠家已研究出一些技術革新方案，例如可以通過使用高強度內部金屬互鎖層和高強度金屬保護層來抵抗外壓；添加保溫層，循環加熱等方法使柔性管保溫；鎧裝層的材料由碳纖維代替碳鋼，可以明顯減少柔性管的懸浮重量等。

剛性管的設計比柔性管的設計更為成熟，番禺35-2／35-1項目的基本設計中水下管線設計部分考慮采用剛性管方案，詳細設計階段也沿用該方案。但是柔性管的技術優點也比較明顯，特別是鋪設時間的節約，將大大節約整個項目的安裝費。希望將來能繼續對柔性管深入認識，為后續項目的開展提供參考。

2．5　水下管匯

番禺35-2／35-1水下管匯為氣田Æl52.4mm和Æ254.0mm海底管線之間的連接提供平臺，為整個氣田的清管與試壓設備提供收發球接口，并與生產井相連并提供預留接口。在管匯的設計過程中，由于地質資料的變化、漁業保護要求、船舶安裝能力等因素的影響，給項目帶來了眾多挑戰。

2．5．1管匯基礎

由于地質資料調查中遇到的困難，導致基本設計過程中采用了一些假設，從而為詳細設計帶來了一些變化及挑戰。根據模擬的地貌三維圖形的凹凸狀況、地貌的平整度優化了管匯的坐標位置，管匯的最終位置與管匯地址調查的鉆孔位置相差32m。前期設計是得到的地址資料顯示管匯位置處，土質較硬，因此基本設計管匯采用重力式基礎。為保證管匯服役期間的穩定性問題，在基礎上施加配重，該方案導致管匯系統重量較大。但是根據最終的地址調查，在詳細設計時管匯最終位置處的表層土壤為較軟的黏土^[6]。因此，在詳細設計中，通過對基本設計基礎進行優化，采用帶裙板的防沉板基礎承載整個結構，從而減少了安裝重量，減小了安裝風險。

2．5．2管線設計

基本設計中要求3D彎頭至少包含l.5倍管線內徑、并不小于300mm的直管段，為了降低結構整體的高度，在與詳設方多次澄清和基設方進一步論證后，最終采用了至少l倍管線內徑的直管段。

2．5．3水下連接器

基本設計階段，由于水下管匯處于漁業活動區，需要考慮對接頭和跨界管進行保護，采用了水平連接器設計方案，同時接受未來中標的設備承包商可以根據自身條件，在滿足漁網拖掛保護要求的情況下進行修改。隨著項目的進展，為滿足項目進度要求，后續改用立式連接器，并修改了結構的形式，對結構和跨界管進行了保護，并按照規范考慮了漁網拖掛載荷對系統進行了校核。

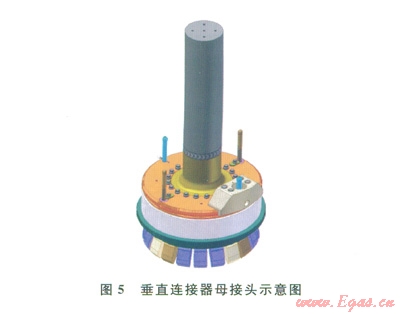

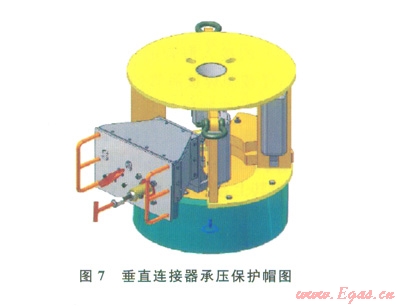

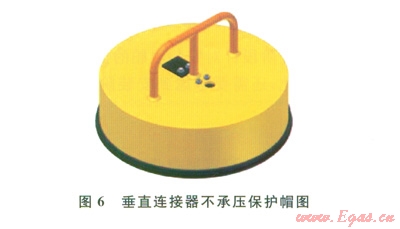

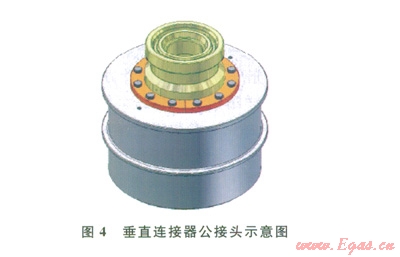

垂直連接器的公接頭一般安裝在管匯／采油樹上，母接頭裝在跨接管上、安裝時與公接頭對接(圖4、5)。水下連接器保護帽分為不承壓和承壓兩種形式(圖6、7)。不承壓保護帽對水下連接器的公接頭起到保護作用，也可隨著接頭安裝到水下，一般建議在水下的停留時間不超過42d。承壓保護帽可用于長期的公接頭保護(期限與公接頭使用壽命相同)，根據密封形式的不同，也可用做隔斷使用，即橡膠密封的承壓保護帽可用作二級隔斷使用，金屬密封的承壓保護帽可用作一級隔斷使用。









基本設計階段，假設跨接管的安裝與采油樹和水下管匯的安裝時間較接近，故用于連接跨界管的公接頭都配備了不承壓的保護帽，用于連接未來井的接頭配備承壓保護帽。詳細設計階段，安裝計劃中采油樹和水下管匯的安裝時間和跨界管的安裝時間差距較大，超過半年，不承壓的保護帽不能滿足水下待產要求，故全部換成承壓保護帽。

2．6　深水在線管匯安裝

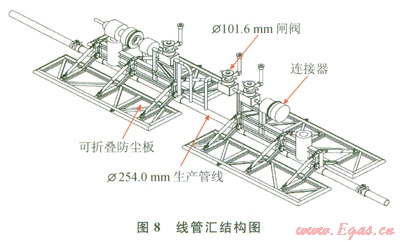

番禺35-1／35-2項目在線管匯結構如圖8所示，其安裝相對于海管鋪設的最大難點就在于附加的閥門、連接器以及防沉板等，大大增加了整體尺寸以及重量，這對傳統靠張緊器進行海管鋪設提出了挑戰。要求從設計階段就要考慮目標船舶的安裝能力，有針對性地設計在線管匯的結構，并將安裝方式考慮進去。在此基礎上，有效的安裝方式也是必不可少的^[7]。



除了在設計階段針對安裝船舶的情況對在線管匯的設計進行優化，還需要考慮到安裝階段可能出現不同的情況。

2．6．1情況l

可折疊的防沉板可以通過作業線上的張緊器，此情況下在線管匯具有最好的可安裝性，設計安裝流程如下：①將水下測量系統的應答器安裝在海管的一個確定的位置，并下放；②應答器在海底就位后記錄其位置，并計算ILMT的接入海管的位置；③將ILMT送入焊接生產線；④按照焊接海管的方法將ILMT焊接到海管上；⑤張緊器按順序打開和關閉，使ILMT能正常通過；⑥進行相關的無損檢測和節點防腐工作；⑦如果需要(基于安裝分析)，在ILMT到達鋪管船艉部時將浮筒連接其上，用于減小在下放時作用在海管上的張力；⑧在ILTM離泥面50m時(視具體情況而定)，通過ROV展開ILMT的防沉板；⑨通過ROV近距離監控ILMT著地；⑩ILMT著地后，通過ROV進行固定、釋放浮筒并回收應答器。

2．6．2情況2

防沉板能不能通過張緊器但可以通過托管架，此情況與情況1的區別在于將防沉板在船艉進行安裝，讓后再下放，其他流程和情況1一致。

2．6．3  情況3

防沉板不能通過張緊器和托管架。在此情況下，防沉板將與ILMT的本體分開安裝，具體安裝過程設計如下：(1)將水下測量系統的應答器安裝在海管的一個確定的位置，并下放；(2)應答器在海底就位后記錄其位置，并計算ILMT的接入海管的位置；(3)將ILMT送入焊接生產線；(4)按照焊接海管的方法將ILMT焊接到海管上；(5)張緊器按順序打開和關閉，使ILMT能正常通過；(6)進行相關的無損檢測和節點防腐工作；(7)如果需要(基于安裝分析)，在ILMT到達鋪管船艉部時將浮筒連接其上，用于減小在下放時作用在海管上的張力；(8)在ILTM離泥面50m時(視具體情況而定)，將鋪管船移到旁邊；(9)用浮吊(可以是鋪管船自身，也可單獨用浮吊船)將防沉板吊起并下放到水下，可事先用標志浮球進行位置的預先定位以減小操作時間；(10)在防沉板下放的過程中，用ROV進行監控，并輔助其坐落到預定位置；(11)在防沉板著地后測量位置準確性；(12)移動鋪管船，使海管回到鋪設的原路徑，繼續進行鋪設活動；(13)使用ROV監控和輔助ILTM降落到防沉板上；(14)一旦ILTM落到防沉板上，用ROV操作將ILMT鎖定到防沉板上；(15)通過ROV進行固定、釋放浮筒并回收應答器。

3　結論及建議

1)深水油氣田開發過程中水下生產設施設計溫度的確定應該綜合考慮油氣田的性質及生產操作開發理念等各個因素，深水油氣田的水下生產設施溫度的確定應該以油氣藏的最高溫度作為標準考慮，而氣田開發的水下生產設施設計溫度則應該按照井口的流溫的考慮。

2)化學藥劑從水上輸送到水下采用單根臍帶纜管線注入方式時，在詳細設計中應密切留意水下設備廠家CIMV的規格，在平臺設置高精度過濾器保證水下化學藥劑的清潔度要求。

3)主控制系統通信方式不需要超標要求，在滿足通信要求的情況下可采用造價最節約的技術。

4)在非超深水項目的水下管線設計，應綜合分析剛性管和柔性管兩種設計理念，根據項目自身情況，選擇最優方案。

5)水下管匯的設計中，地質資料、安裝計劃對設計具有一定影響，需在詳細設計階段根據實際情況，綜合考慮。

6)深水在線管匯安裝需要綜合考慮船舶能力，預先準備不同工況下的安裝方案。

綜上所述，在對一個深水油氣田進行開發設計時，基本設計階段需充分考慮各種設計方案的優越點，選定最優方案作為詳細設計的輸入。詳細設計階段前期，應對基本設計的基本參數進行核實和背書，再進行進一步的設計。進一步設計過程中，由于項目工期、費用等各方面的考慮，可能會對基本設計方案做適當或較大調整，應綜合考慮各方需求，選擇合理的方案，使得氣田開發方案最優化。



參考文獻

[1]錢愛東．番禺34-1／35-2／36-1氣田鉆完井工程基本設計[R]．深圳：中海石油(中國)有限公司深圳分公司鉆井部鉆完井項目組，2011．

QIAN Aidong．Basic design of PY 34-1／35-2／35-1 drilling and completion engineering[R]．Shenzhen：Drilling&Completion Proj ect Department of Drilling Division，Shenzhen Branch of CNOOC，Ltd．，2011．

[2]International Standard Organization．ISO 13628-1 Design and operation of subsea production systems Part 1：General requirements and recommendations[S]．Geneva：ISO，2005．

[3]International Standard Organization．ISO 13628-6 Design and operation of subsea production systems Part 6：Subsea production control systems[S]．Geneva：ISO，2005．

[4]Ameriean Petroleum Institute．API l4C Recommended practice for analysis，design，installation and testing of basic surface safety systems for offshore production platforms[S]．Washington DC：API，2007．

[5]鄭利軍，段夢蘭，劉軍鵬，等．水下生產系統選型影響因素研究[J]．石油礦場機械，2012，41(6)：67-71．

ZHENG Lijun，DUAN Menglan，LIU Junpeng，et al．Study of influencing factors on subsea production system selection[J]．Oil Field Equipment，2012，41(6)：67-71．

[6]International Standard Organization．ISO 13628-15 Subsea structures and manifolds[S]．Geneva：ISO，2005．

[7]International Standard Organization．ISO 13628-9 Remotely Operated Tool(ROT)intervention system[S]．Geneva：ISO，2005．



本文作者：林影煉  胡茂宏  顧永維  楊洪慶  郝偉修

作者單位：中海石油深海開發有限公司
