摘　要：結合燃?xì)忮仩t房供熱工程實例，提出3種熱源方案(分散式低溫燃?xì)忮仩t房，集中式燃?xì)忮仩t房，集中式燃?xì)忮仩t房與分散式高溫燃?xì)忮仩t房)。從建設用地、整體能效、安全性、工程造價、經營管理模式、建設靈活性方面對熱源方案進行了比選。

關鍵詞：燃?xì)夤?span lang="EN-US">  集中式燃?xì)忮仩t房  分散式燃?xì)忮仩t房

Comparison and Selection of Heat Source Schemes of Gas-fired Boiler Room Heating Engineering

Abstract：Combined with a gas-fired boiler heating engineering example，three kinds of heat source schemes(decentralized low-temperature gas-fired boiler room，decentralized high-temperature gas-fired boiler room and centralized gas-fired boiler room)are put forward．The heat source schemes are compared and selected in terms of construction land．overall energy efficieney，satety，construction cost，operahon and management modes and construction flexibility．

Keywords：gas heating；centralized gas-fired boiler room：decentralized gas．fired boiler room

新疆地區在城區通過燃煤供熱鍋爐房改燒天然氣(簡稱煤改氣)工程的建設，不斷優化供熱能源結構，減少城市的大氣污染。本文以烏魯木齊經濟技術開發區(頭屯河區)二號臺地燃?xì)夤峁こ虨槔?，?duì)熱源方案進行比選。

1　工程概況

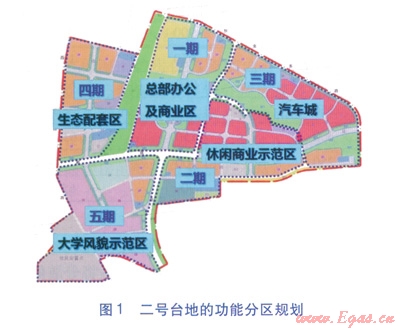

二號臺地是一個新開發地塊，供熱工程需符合能源結構調整的整體目標，并嚴格按照新增供熱鍋爐房燃用天然氣的要求，制定合理的熱源方案。二號臺地的功能分區規劃見圖l。規劃供熱面積為658.34×10⁴m²，總供熱負荷為396MW。按照總體規劃的分期開發要求，一、二期地塊目前進入招商階段，屬于近期開發地塊；三至五期地塊屬于中遠期開發地塊。

2　熱源方案

以天然氣為燃料的熱源形式有(不考慮采用戶用壁掛式燃?xì)忮仩t)：分散式燃?xì)忮仩t房、集中式燃?xì)忮仩t房^[1]。①分散式燃?xì)忮仩t房：對于分散式低溫燃?xì)忮仩t房，由于鍋爐出水溫度比較低，供熱面積比較小，供熱系統中不設置熱力站，采用直供方式對用戶供熱。對于分散式高溫燃?xì)忮仩t房，可在鍋爐房?jī)?nèi)設置換熱機組或在用戶側設置熱力站，采用間接連接方式對用戶供熱。②集中式燃?xì)忮仩t房：由于集中式燃?xì)忮仩t房供熱面積大，出水溫度高，因此需根據供熱區域分布及供熱面積設置熱力站。

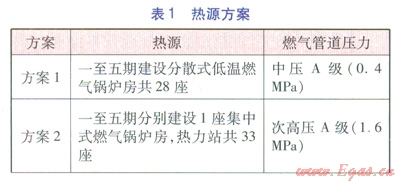

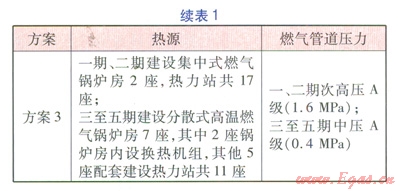

一般而言，熱源方案的確定是以“保障供熱安全，技術工藝合理，工程投資經濟，環保效益突出”為原則，從區域總體規劃及大氣污染治理的總體要求出發，從技術、經濟、工程實施可行性等多角度進行比選。針對本工程的區域特點，在常規的比選條件的基礎上，結合總體規劃的分期開發要求，提出了3種熱源方案進行比選(見表l)，3種方案均采用分期建設方式。

3　熱源方案的比選

3．1　比選內容

①建設用地

分散式燃?xì)忮仩t房(低溫、高溫)占地面積較小，可通過小區配套設施建設落實。集中式燃?xì)忮仩t房占地面積雖然較大，但需要落實的建設用地?cái)?shù)量相對較少，熱力站的建設用地可通過小區配套設施建設落實。因此，方案1～3均存在需要落實數量較多建設用地的問題。

②整體能效^[2-3]

對于采用集中式燃?xì)忮仩t房的供熱系統，由于一級管網及熱力站均有熱損失，因此整體能效較低。對于采用分散式高溫燃?xì)忮仩t房的供熱系統，配套建設的熱力站及一級管網規模較小，因此熱損失較小，整體能效比采用集中式燃?xì)忮仩t房的供熱系統要高。由于采用分散式低溫燃?xì)忮仩t房的供熱系統采取直供方式，管網熱損失最小，因此整體能效最高。由以上分析可知，方案l的整體能效最高，方案3次之，方案2最低。

③安全性

以天然氣為能源，無論是采用分散式還是集中式燃?xì)忮仩t房的熱源方案，在技術方面都是相當成熟的，可以保證供熱系統安全可靠運行。對于采用分散式低溫燃?xì)忮仩t房的供熱系統，當用戶失水時，將對燃?xì)忮仩t的安全造成較大影響。而對于采用集中式燃?xì)忮仩t房、分散式高溫燃?xì)忮仩t房的供熱系統，由于采用了間接連接方式，即使用戶大量失水，也不會對燃?xì)忮仩t的安全造成較大影響。

地下燃?xì)夤艿琅c建筑物、構筑物水平凈距。根據GB 5002S—2006《城鎮燃?xì)庠O(shè)計規范》第6．3．3條，次高壓A級地下燃?xì)夤艿琅c建筑物基礎、外墻面(出地面處)之間的水平凈距均大于中壓A級地下燃?xì)夤艿馈?span lang="EN-US">

調壓站(含調壓柜)與建筑物、構筑物水平凈距。根據GB 50028—2006第6．6．3條，入口壓力為次高壓A級的調壓裝置與建筑物外墻面、重要公共建筑、一類高層民用建筑的水平凈距均大于入口壓力為中壓A級的調壓裝置。

④工程造價

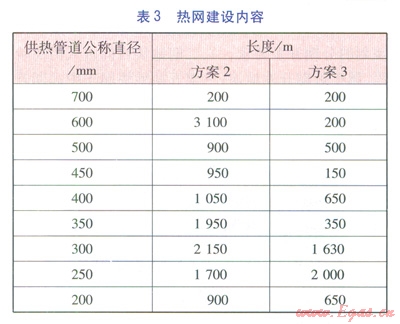

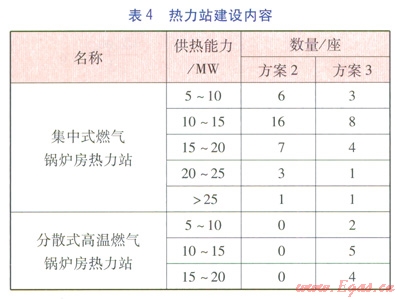

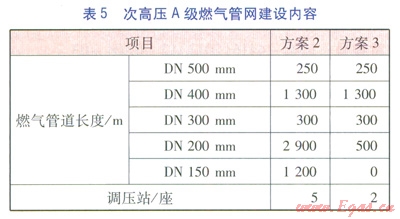

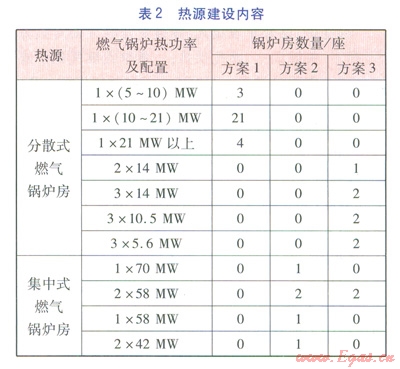

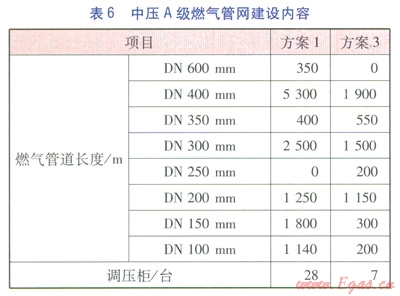

方案l～3各分項工程建設內容分別見表2～6。表3中的熱網指一級管網，由于二級管網(包括分散式低溫燃?xì)忮仩t房至熱用戶的管網)造價由用戶分?jǐn)?，因此不?jì)入熱網造價中。由表2～6可計算得出方案l～3的工程造價分別為35237.74×10⁴、43004.35×10⁴、41047.11×10⁴元。

⑤經營管理模式

對于方案l，可采取的經營管理模式較多：一是通過合同能源管理方式委托經營。二是將分散低溫燃?xì)忮仩t房出售給開發商后，由燃?xì)馄髽I(yè)與開發商委托的物業管理單位直接結算用氣費用。但是當某座分散式低溫鍋爐房供熱范圍內開發商較多時，會出現鍋爐房經營管理責任劃分及負責經營管理的開發商與其他開發商之間的熱費結算問題。三是供熱企業自主經營，但供熱企業對數量眾多的分散式低溫燃?xì)忮仩t房的管理也顯得力不從心。

對于方案2，宜采取供熱企業自主經營。

對于方案3，經營管理模式可綜合上述方式，值得注意的是，當采用分散式高溫燃?xì)忮仩t房時，可大幅減少分散式燃?xì)忮仩t房數量，實現供熱企業自主經營，避免了方案l存在的弊端。

⑥建設靈活性

分散式燃?xì)忮仩t房的建設可隨熱負荷的增長逐步實施，靈活性較大。集中式燃?xì)忮仩t房適合成熟片區煤改氣項目或整體片區招商已接近飽和的區域。而對于二號臺地，由于區內各地塊開發程度不一，尤其是三至五期地塊，若全部采用集中式燃?xì)忮仩t房存在供熱負荷不飽和、投資效益差的問題。

3．2　比選結果

綜上所述，分散式燃?xì)忮仩t房在整體能效、工程造價、建設靈活性等方面具有優勢，但不利于經營管理。分散式高溫燃?xì)忮仩t房不僅安全性更高，而且可采取供熱企業自主經營模式，避免了分散式低溫燃?xì)忮仩t房經營管理存在的弊端。由于一、二期地塊目前已進入招商階段，若同一片區內分散式燃?xì)忮仩t房過多，開發商之間的協調管理難度較大。綜合考慮，一、二期地塊宜采用集中式燃?xì)忮仩t房供熱系統；三至五期地塊的不確定因素較多，考慮到供熱負荷的飽和程度及經營管理，宜采用分散式高溫燃?xì)忮仩t房供熱系統。綜合以上分析，最終采用方案3。

參考文獻：

[1]田貫三，付林．“西氣東輸”中天然氣合理應用方式研究[M]．北京：中國建筑工業出版社，2009：133-135．

[2]趙樹興．鍋爐房集中供熱系統節能評價體系的建立[J]．煤氣與熱力，2011，31(2)：A29-A33．

[3]盧春田，習磊朋．熱水管網供熱距離經濟性分析[J]．中國科技信息，2011(11)：223-224．

本文作者：楊曉嶸

作者單位：中國市政工程西北設計研究院有限公司新疆分院
