摘　要：結合工程實例，從熱力站、一級管網、二級管網、熱用戶4個方面探討集中供熱節能技術。

關鍵詞：集中供熱  節能技術  節電  熱力站  一級管網  二級管網  熱用戶

Discussion on Energy-saving Technologies of Centralized Heating

Abstract：Combined with an engineering exampie，energy-saving technologies of centralized heating are discussed from four aspects of substation，primary circuit，secondary circuit and heat consumers．

Keywords：centralized heating；energy-saving technology；power saving；substation；primary circuit；secondary circuit；heat consumer

1　工程概況

目前集中供熱方式比較粗放，主要采用大流量、小溫差的供熱方式，能耗較大。通過切實有效的節能措施改變這種供熱方式，可以取得較大的經濟效益^[1-2]。即墨大華正信供熱工程是青島熱電集團2012年節能試點項目，該項目采用了多項創新的技術措施，以達到節能減排的目的。

即墨大華正信小區位于青島即墨市，為既有小區，其以商業街為界分為東西兩區，以前無供熱系統，現增設供熱系統，新建大華正信熱力站。設計供熱面積約14.6×10⁴m²，實際供熱面積約8.5×10⁴m²。熱源為即墨金源熱力公司的高溫?zé)崴?，供水溫度?span lang="EN-US">110℃，回水溫度為70℃。供熱形式為間接供熱，整個供熱系統包括熱力站、一級管網、二級管網、熱用戶4部分。本工程采用了一系列先進合理的新技術，實現了節能創新，節能效果良好。

2　節能措施

2.1　熱力站

大華正信熱力站主要從降低循環泵揚程、循環泵變頻調速、改變補水方式、取消循環泵止回閥等方面進行節能設計。

①合理選泵，控制循環泵的揚程，循環泵變頻控制。該熱力站選用3臺循環泵，即東西區各設置一臺循環泵，共用一臺備用泵，泵的流量和揚程嚴格按照水力計算確定。正常工況下，可依據東西區實際情況，分別設置泵的頻率，確保每臺泵均以較高的效率工作。東西區負荷增大時，可啟動備用泵。供熱初期或末期負荷較小時，僅開啟備用泵。此外，所有的循環泵均變頻控制。這樣既能保證運行，又能降低電耗。

②3種補水方式，保證系統安全。正常狀況下，通過自力式壓差閥由一級管網向二級管網補水；若一級管網壓力較低或二級管網失水嚴重時，則通過電磁閥由一級管網向二級管網補水；事故狀態及沖水試壓時，則通過補水泵抽取補水箱內的水進行補水。自力式壓差閥是一種機械式閥門，通過它補水不消耗電能，且一級管網向二級管網補水可以杜絕腐蝕，也可以避免出現補充冷水造成換熱器受熱面結垢導致?lián)Q熱效率下降的問題。

③取消循環泵出口的止回閥，減小系統阻力。該供熱系統為獨立的閉式循環系統，當單臺循環泵突然停止運轉時，熱網中流動的水失去了循環動力，不存在反方向沖擊水泵的情況。取消止回閥不僅可以減小阻力、省電，還可以降低閥門的故障率，減少維修工作量。

④增大換熱面積，提高換熱效率。熱力站設置兩臺板式換熱器，并增大換熱面積，這樣在減小阻力的同時，可以提高二級管網的出水溫度，提高換熱效率。在換熱器出口設置反沖洗閥，定時沖洗換熱器，有效地防止換熱器堵塞。

⑤改變供熱方式。目前供熱主要采用大流量、小溫差的供熱方式，即當天氣狀況惡劣或水力失調時，一般采用增大流量的方式來解決。而該供熱系統增大了供回水溫差(提高5℃)，減小循環水量，在保證供熱效果的前提下，有效地減小了循環泵的耗電量。

2.2　一級管網

該系統采用分布式變頻供熱系統^[3]。由于一級管網實際供熱負荷遠小于設計負荷，管網阻力較小，水泵實際需要的揚程遠小于設計揚程，因此采用一臺大泵與一臺小泵互為備用的模式，小泵的設計揚程為大泵的50％，流量為大泵的70％。從目前金源熱力公司的供熱形勢以及小區實際供熱率來看，小泵可以滿足未來5年的供熱需求。

2.3　二級管網

由于該系統采用小流量、大溫差的供熱方式，因此二級管網的水力平衡更加重要。為了合理分配熱能，杜絕浪費，采用了多種二級管網平衡措施。首先進行嚴格的水力計算，通過調整管徑實現每個環路的水力平衡；其次在每棟樓的調節井內設置靜態平衡閥，保證樓與樓之間水力平衡；最后在每個單元井內設置自力式流量調節閥，使每個單元的流量維持在設計流量，從而實現單元之間的水力平衡。管網水力平衡后，流量得到了合理分配，有效避免了管網前端過熱、末端不熱的情況。

2.4　熱用戶

即墨大華正信小區為既有建筑，約50％的用戶統一安裝了戶內散熱設備及管道，其他用戶自行安裝，各用戶安裝情況差異很大。為達到相同的供熱效果，末端用戶側的水力平衡及流量分配十分重要。增大末端用戶側阻力是實現水力平衡的有效措施。因此在每個用戶入戶處增加過濾網、球閥及聚四氟乙烯節流孔板，對于統一安裝的用戶，在每組散熱器供水支管上設置大阻力閥門。增加過濾器可以增大阻力且過濾雜質，保證了單元井內自力式流量調節閥的使用。專門訂做了不同規格的聚四氟乙烯節流孔板，根據每戶室內熱負荷選擇不同規格的孔板，這樣可以在增大阻力的同時，控制每個用戶的水流量。在散熱器供水支管上設置大阻力閥門，以便實現散熱器之間的平衡，從而使每個房間都達到設計工況。

為了實現精細調節、科學節能，針對該項目選取了10戶用戶，分別是末端用戶、前端用戶和中間用戶，在每戶用戶家里安裝無線測溫儀，可以實時掌握用戶室內溫度，根據室內溫度精確調節熱力站的運行參數。

3　節能性分析

為了檢驗節能效果，選取即墨金源熱力公司的紅盾熱力站進行比較，紅盾熱力站與大華正信熱力站類似，均為既有非節能建筑的新建熱力站，通過對比兩個熱力站的耗電量和耗熱量，分析該項目節能效果。經過一個月的運行調試，供熱平穩后，從2012年12月20日開始計量，至2013年4月5 日結束。從計量結果看，計量期內耗熱量可節約41.9MJ／m²，耗電量可節約0.4509kW·h／m²，節熱11.7％，節電55.2％。

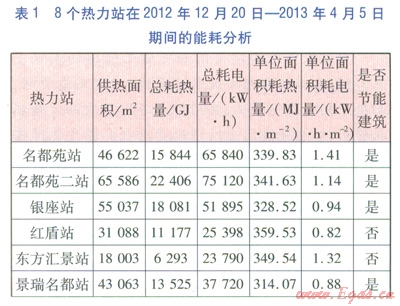

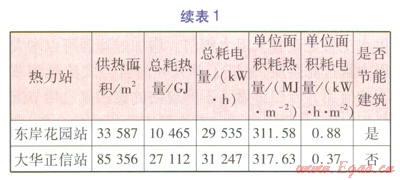

為了保證數據的可靠性，匯總了8個熱力站(均屬于即墨金源熱力公司)在2012年12月20日—2013年4月5日期間的能耗分析，見表1。從表1可知，大華正信熱力站耗熱量遠低于其他非節能建筑熱力站，且不高于節能建筑耗熱量的平均值；大華正信熱力站耗電量遠低于其他熱力站，耗電量約為其他熱力站的33％。

4　結論

該工程采取上述節能措施后，節能效果明顯，可為其他集中供熱項目的實施提供一定的經驗：

①設計時，應減少水泵揚程不必要的富裕量，降低水泵揚程，減少水泵的耗電量；嚴格進行二級管網和戶內管網的水力計算，采取相應措施，確保水力平衡；適當增大換熱器的換熱面積，并設置反沖洗閥；在用戶入戶處增設節流孔板是一項經濟有效的措施，在老城區改造項目中可廣泛使用。

②施工時，嚴格要求施工工藝，確保照圖施工，提高施工質量。施工現場情況復雜，當不能照圖施工時，應主動與設計者溝通，確保最優方案，這樣才能保障設計工況與實際工況相符。

③運行時，根據實際工況調整運行參數，適當提高供水溫度，減少循環水量，降低供熱能耗；外網調試是保證供熱效果的關鍵，調試前應科學制定調試方案，使熱量能夠按需分配，減少能源浪費。

參考文獻：

[1]史連池，吳偉．供熱系統能耗過高的原因及綜合節能措施[J]．煤氣與熱力，2008，28(2)：A22-A24．

[2]胡峰，呂國良．集中供熱系統的節能措施[J]．煤氣與熱力，2003，23(9)：568-570．

[3]姚東文，邱林．分布式變頻泵供熱系統節能影響因素[J]．煤氣與熱力，2010，30(4)：Al4-Al7．

本文作者：李現霞  周贊慶  于世周  葛云啟

作者單位：青島市熱力規劃設計研究院有限公司

  青島熱電集團金源熱電有限公司
