摘　要：根據供暖房間熱平衡方程，建立室內溫度隨溫控閥調節變化的數學模型。以某居住建筑為研究對象，對室內溫度隨溫控閥調節的變化進行模擬分析。

關鍵詞：行為節能  溫控閥設定溫度  室內溫度

Change of Indoor Temperature with Adjustment of Thermostatic Valve

Abstract：The mathematical model of change of imdoor temperature with adjustment of thermostatic valve is built according to the heat balance equation of heating room．Taking a residential building as research object，the simulation analysis on change of indoor temperature with adjustment of thermostatic valve is performed．

Keywords：behavioral energy-saving；set temperature of thermostatic valve；indoor temperature

隨著供熱事業的發展，計量供熱的推行，溫控閥的使用日益廣泛^[1-2]。用戶生活習慣、收入水平等不同，導致用戶對室內溫度的需求有所不同。用戶可以通過調節溫控閥控制室內溫度，既滿足用戶對舒適度的要求，也能實現節能。對于安裝溫控閥的室內供暖系統，用戶對溫控閥的調節方式一般為：當人員離家時將溫控閥設定在基礎設定溫度，當人員回家后將溫控閥設定為理想設定溫度。本文按溫控閥一般調節方式，對室內溫度隨溫控閥調節的變化進行模擬分析。

1　數學模型^[3]

根據供暖房間熱平衡方程，考慮干擾量對室內溫度的影響，建立溫控閥調節條件下室內溫度數學模型。當室內溫度改變時，內圍護結構內部溫度場很復雜。為簡化計算，以集總熱容的方法對內圍護結構的溫度場進行簡化，引入內圍護結構熱容平均溫度的概念，可以用下式表示：

式中qC——內圍護結構的熱容平均溫度，℃

k——內圍護結構層數

qm,j——內圍護結構第j層材料平均溫度，℃

Cj——內圍護結構第．j層材料熱容，J／K

C——內圍護結構總熱容，J／K

引入熱容平均溫度后，可以近似用熱容平均溫度來描述內圍護結構的整體熱狀態。內圍護結構與室內空氣發生換熱時的熱平衡方程為：

式中t——時間，s

KC——內圍護結構換熱系數，W／K

qn——實際室內溫度，℃

A——內圍護結構的面積，m²

Rm——內圍護結構的平均熱阻，m²·K／W。

供暖房間的熱平衡方程為：

KC(qn-qC)+KA(qn-qw)-KdDqcos(wt+j)=Fe+Fw+Fh+Fs

式中KA——外圍護結構傳熱與換氣耗熱綜合熱損失系數，W／K

qw——室外溫度，℃

Kd——綜合熱損失系數中無蓄熱影響的部分，W／K

Dqw——室外溫度波動幅度，℃

w——角頻率，rad／s

j——初相角，rad

Fe——散熱器散熱量，W

Fw——外圍護結構由于蓄熱作用通過其內表面?zhèn)鹘o室內的熱量，W

Fh——由照明裝置、設備等發熱量形成的房間得熱量，W

Fs——太陽輻射得熱量，W

基于熱平衡方程，利用Matlab編制室內溫度隨溫控閥調節變化的求解程序，在溫控閥不同設定溫度下(反映為散熱器散熱量的不同)，計算室內溫度。

2　模擬分析

2.1　研究對象

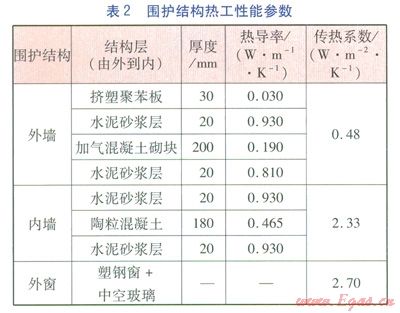

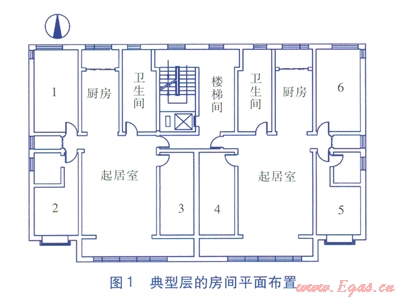

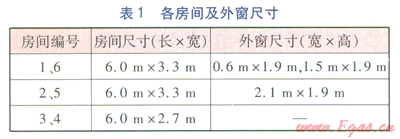

以天津市某住宅小區建筑為例，該建筑為一梯兩戶的l5層板樓，層高為3m。典型層的房間平面布置見圖1，東側住戶建筑面積為l33.03m²，西側住戶建筑面積為132.07m²。各房間及外窗尺寸見表1，圍護結構熱工性能參數見表2。

選取房間1作為研究對象，選取2月16日作為典型日，設定用戶在8：00將溫控閥調低，17：00將溫控閥調高。筆者根據用戶生活習慣、收入水平等情況，篩選出幾種理想設定溫度、基礎設定溫度，見表3。

2.2　模擬結果與分析

①房間1的室內溫度變化

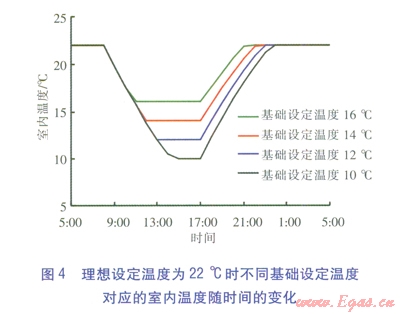

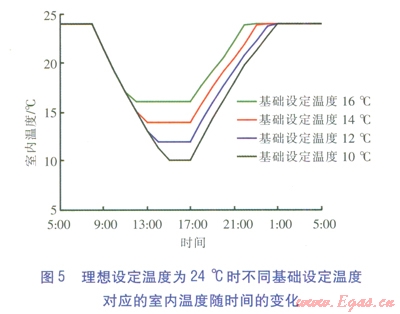

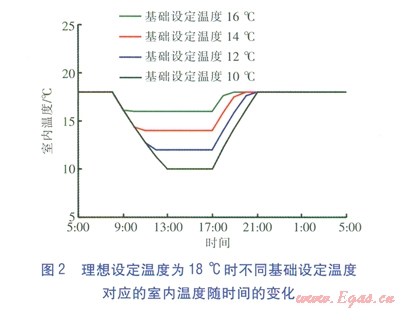

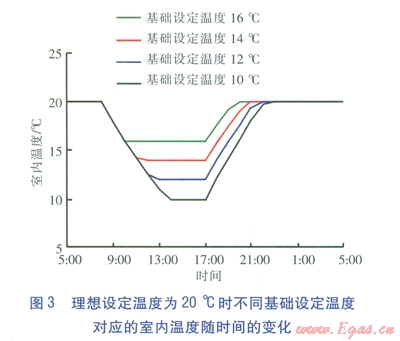

不同理想設定溫度下，4種基礎設定溫度對應的室內溫度隨時間的變化分別見圖2～5。

由圖2～5可知：對于溫控閥調低后的室內溫度下降階段，當基礎設定溫度一定時，室內溫度下降至基礎設定溫度的延遲時間隨著理想設定溫度的提高而延長。對于溫控閥調高后的室內溫度上升階段，基礎設定溫度越高，室內溫度回升至理想設定溫度的時間越短。

②不同位置房間的室內溫度變化

筆者選取東南角臥室(房間5)、無外墻且與鄰戶相鄰的臥室(房間3)、西北角臥室(房間l)作為比較對象。理想設定溫度為20℃、基礎設定溫度為14℃條件下，3個房間的室內溫度隨時間的變化見圖6。

由圖6可知，在理想設定溫度為20℃、基礎設定溫度為l4℃條件下，房間3、5在人員外出的時間內，室內溫度未能降至l4℃。尤其是位于建筑內部的房間3，17：00室內溫度僅降低至l8℃。對于這種房間，基礎設定溫度無淪是小于還是等于18℃，產生的效果相近。相對于房間1，房間3、5的室內溫度下降時間較長，溫度回升時間較短。

3　結論

①對于溫控閥調低后的室內溫度下降階段，當基礎設定溫度一定時，室內溫度下降至基礎設定溫度的延遲時間隨著理想設定溫度的提高而延長。對于溫控閥調高后的室內溫度上升階段，基礎設定溫度越高，室內溫度回升至理想設定溫度的時間越短。

②在相同理想設定溫度、基礎設定溫度條件下，室內溫度回升時間與房間位置、朝向有關。對于西北方向有外墻的房間，溫控閥調高后，室內溫度回升至理想沒定溫度的時間比其他朝向及建筑內部房間長。因此，對于臥室位于西北角，或就寢時間較早的用戶，宜選取較高的基礎設定溫度。

參考文獻：

[1]劉成，田雨辰．供暖系統恒溫閥控制特性分析[J]．煤氣與熱力，2007，27(11)：76-78．

[2]孫項菲，孫毓舸，雷鳴．散熱器溫控閥的工作原理及應用[J]．煤氣與熱力，2005，25(4)：59-60．

[3]王淞，董重成．分戶計量供暖系統室內溫度波動規律研究[J]．節能技術，2005(3)：258-260．
