摘 要

摘　要：為實現復雜施工環境下的管道自動焊接，利用自保護藥芯焊絲具有較好的全位置焊接性、良好的脫渣性與電弧穩定性、未熔合缺陷低、無需保護氣體、在風速小于8m／s時不需采用

摘　要：為實現復雜施工環境下的管道自動焊接，利用自保護藥芯焊絲具有較好的全位置焊接性、良好的脫渣性與電弧穩定性、未熔合缺陷低、無需保護氣體、在風速小于8m／s時不需采用任何防風措施的優勢，研制了管道全位置自保護藥芯焊絲自動焊接系統(由安裝焊炬的焊接小車、導向軌道、自動控制系統、焊接電源及送絲機等組成)，應用自保護藥芯成品焊絲對X80管線鋼進行了焊接試驗，確定了合適的自保護藥芯焊絲自動焊焊接參數，進而制訂了“內焊機根焊+管道全位置自保護藥芯焊絲自動焊接填充、蓋面焊接”的焊接工藝，并對該工藝焊縫進行了力學性能測試。試驗結果表明，管道全位置自保護藥芯焊絲自動焊接系統整體性能穩定，焊接過程平穩，可有效提高焊接過程的連續性與穩定性，焊接接頭的內在質量、外觀成形、力學性能都滿足X80管線鋼的焊接標準要求，且焊接時不需防風棚，可有效降低管道焊接綜合成本。同時，還提出了進一步研發適合于自動焊接的專用自保護藥芯焊絲的合理化建議。

關鍵詞：天然氣  管道  自保護藥芯焊絲  自動焊  焊接系統  焊接工藝  焊接效率  力學性能

A technology of automatic welding in long-distance pipelines by use of all-position self-shielded flux cored wires

Abstract：In order to achieve automatic welding of pipes under complex operation environment，an automatic welding system was developed by use of all position self shielded flux cored wires due to their many advantages，such as all-position weldability，good detachability，arc’s stability，prevention of welding defects like incomplete fusion，unnecessary protective gases for welding nor need of any protection against wind when the wind speed is<8 m／s．Tiffs system consists of a welding carrier，guidc rail，an auto-centrol system，welding source，wire feeder，and so on．Welding experiments of this system were performed on the X80 pipeline steel to determine proper welding parameters．The welding technology comprises root welding，filling welding and cover welding and thcir welding parameters were obtained from experimental analysis．On this basis，the mechanical properties tests were carried out on weldted joints in this case．Results show that this system can help improve the continuity and stability of the whole welding process and the welded joints’inherent quality，appearance shape，and mechanical performance can all meet the welding criteria for X80 pipeline steel；with windbreak fences unnecessarily needed，the overall welding cost will be sharply reduced．Meanwhile，more Dositive proposals were presented herein for the further research and development of this self shielded flux core wires．

Keywords：natural gas，pipeline，self-shieded flux core wire，automatic welding，welding system，welding technology，welding efficiency，mechanical property

近年來，管道自動焊接技術以自動化程度高、工人勞動強度低、焊縫外觀成形好、焊接速度快、一次焊接合格率高等優勢在油氣長輸管道工程現場焊接施工中得以推廣應用^[1-6]。由于管道路由、焊接工藝、裝備體積等因素的限制，管道自動焊接技術多應用于地勢較為平坦的施工環境中，在復雜施工環境中的應用較少。自保護藥芯焊絲以全位置操作性優越、焊接工藝性能好、抗風能力強、電弧柔且指向性好、與母材熔合較好、裂紋傾向小、焊接操作窗口寬、易脫渣、焊接時無需保護氣體、焊縫未熔合缺欠低、風速小于8m／s時不需防風棚等優勢備受關注^[7-14]。

鑒于管道自動焊接技術與自保護藥芯焊絲的顯著優勢，中國石油天然氣管道科學研究院率先開展管道全位置自保護藥芯焊絲自動焊接系統的研制與焊接工藝的研究，借助現有的自保護藥芯成品焊絲，針對西氣東輸三線X80管線鋼進行焊接試驗，探索合適的自保護藥芯焊絲自動焊接參數，并結合管道自動焊接與自保護藥芯焊絲的特點，提出進一步研發適用于自動焊接的專用自保護藥芯焊絲的合理化建議，以期指導工程實際應用與自保護藥芯焊絲自動焊接技術的持續深入研究。

1　管道全位置焊接及自動焊接技術

1．1　管道全位置焊接特點

油氣長輸管道是由一根根平均長度在12m的鋼管通過管口焊接方式連接而成的，整個管口的焊接工序由管端坡口、管口組對、根焊、熱焊、填充焊及蓋面焊組成，且鋼管在焊接過程中固定不動，可應用手工電弧焊、半自動焊或者自動焊對管口進行全位置焊接。目前，管道全位置焊接普遍采用下向焊的焊接方式，故而，相對于平面焊接的單一焊接狀態而言，管道全位置焊接的整個焊接過程是一個從平焊狀態到市焊狀態再到仰焊狀態的復雜變化過程，焊接參數隨焊接位置的不同而實時變化。

1．2　管道自動焊接技術原理

管道自動焊接技術是指借助自動焊接設備實現管道相對固定時自動焊接環焊縫的一種技術。通過自動控制系統控制裝卡在固定于待焊管口附近導向軌道上的焊接小車，繼而控制焊接速度、電弧的電壓、送絲速度、焊炬擺動寬度及擺動頻率等焊接參數的變化，以實現管道環焊縫全位置的自動焊接。

2　管道全位置自保護藥芯焊絲自動焊接系統

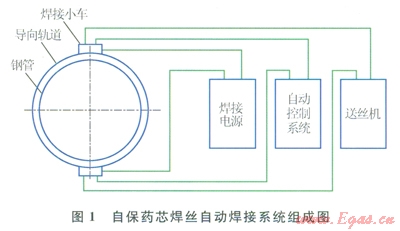

管道全位置自保護藥芯焊絲自動焊接系統(以下簡稱為自保藥芯焊絲自動焊接系統)主要由安裝焊炬的焊接小車、導向軌道、自動控制系統、焊接電源及送絲機等組成(圖1)。



2．1　工作原理

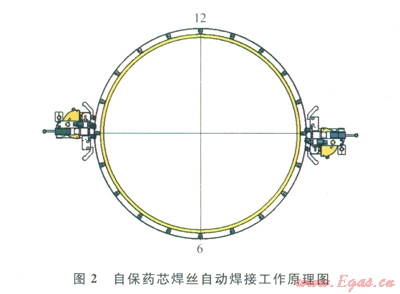

自保藥芯焊絲焊炬裝載于焊接小車上，焊接小車裝卡在固定于待焊管口附近的導向軌道上。自動控制系統預置各項焊接工藝參數，準確控制焊炬的空間位置、焊接速度、送絲速度、焊接電壓、擺動寬度、擺動軌跡、擺動速率等，從而實現管道環焊縫的高效全位置自動焊接。焊接時，首先由l臺焊接小車從l2點位置起弧，沿環縫的一側向6點位置焊接，待其離開l2點位置后，另l臺焊接小車隨即移動至l2點位置并立刻起弧，沿環縫的另一側向6點位置焊接(圖2)。在確保2臺焊接小車空間不下擾的狀態下，保持起弧過程的最小時間差，以保證焊接過程巾焊縫兩側應力的基本對稱，可順序完成環縫的熱焊、填充焊、蓋面焊。值得注意的是，進行下一層焊接前，必須對前一焊層進行清渣處理。



2．2　機械部分

自保藥芯焊絲自動焊接系統機械部分主要由焊接小車和驅動機構組成。

2．2．1焊接小車

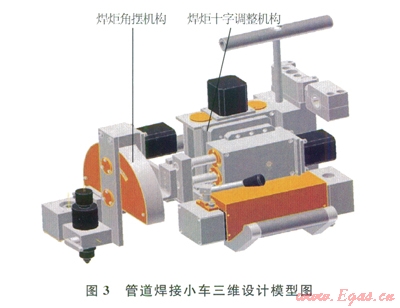

焊接小車主要由焊炬角擺機構與焊炬十字調整機構構成(圖3)。其中，焊炬角擺機構可實現焊炬最佳的角擺角度和擺動頻率，有效避免焊接過程中產生未熔缺陷；焊炬十字調整機構可實現焊炬上下位置的調整與相對于焊縫寬度的左右位置調整，以滿足管道焊縫不同位置焊絲與管壁的間距要求及寬度要求。



2．2．2驅動機構

驅動機構是自保藥芯焊絲自動焊接系統的核心組成部分，主要由焊接小車行走機構與導向軌道組成。行走機構與導向軌道的配合使用可實現焊接小車沿管道外壁的周向運動。

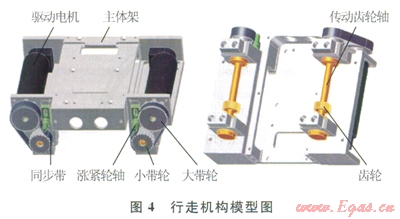

行走機構主要由行走驅動電機、大帶輪、小帶輪、同步帶、漲緊輪軸、主體架、傳動齒輪軸、齒輪等組成(圖4)。



行走機構的工作原理：驅動電機驅動大帶輪，然后通過漲緊輪軸將動力傳遞給安裝于傳動齒輪軸一端的小帶輪，帶動傳動齒輪軸旋轉，繼而通過傳動齒輪軸上的齒輪與導向軌道的齒嚙合，實現焊接小車的周向行走。

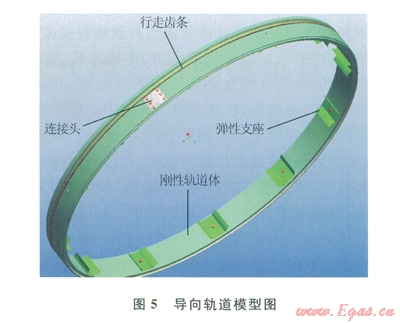

導向軌道采用分體式環形結構，軌道由2塊半圓弧軌道通過連接頭和鎖緊把手連接而成，其上設有齒條，以實現與齒輪的動力傳動(圖5)。



2．3　控制部分

自保藥芯焊絲自動焊接系統控制部分采用邏輯控制器(P1．(：)作為主控制器，完成數據計算和動作控制。

2．3．1焊接方式

自保藥芯焊絲自動焊接足由2臺焊接小車帶動焊炬分別從管道兩側獨立完成半圈管道外環縫的熱焊、填充焊、蓋面焊等焊接工序，將管道外環縫平均分為24段，即0點～0.5點、0.5點～l點……ll.5點～l2點，每把焊炬獨立完成其中的12段，可使焊接參數隨焊接小車位置的移動而實時調整，以確保各焊接段焊接參數的準確性。

2．3．2自動控制流程

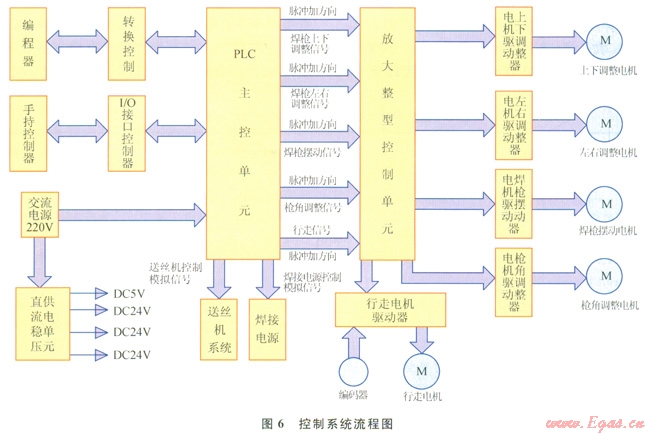

通過手持控制器可選擇具體的焊接工序及各種控制按鈕，經I／O總線進行控制命令的發送(圖6)。所有焊接參數均寫入編程器中，并通過轉換控制單元傳輸。信號最終傳輸給PLC主控單元進行處理，經放大給整形單元整形后傳輸給各電機驅動器，進而對相應電機進行運動控制。



可編程PLC進行數據運算，控制、協調各動作的順序，并對手持控制器發出的控制指令做出反應。綜合考慮PLC的輸入、輸出端口后，使用2個PLC相互協調、共同完成控制工作。

3　管道全位置自保護藥芯焊絲自動焊接工藝

自保藥芯焊絲自動焊焊接工藝為“內焊機根焊+自保藥芯焊絲自動焊填充、蓋面焊”的多遍成形工藝。該工藝適用于X80鋼的長輸油氣管道，焊炬采用平擺方式、擺動幅度根據坡口的寬度設定。

3．1　坡口的確定

3．1．1坡口形式及參數

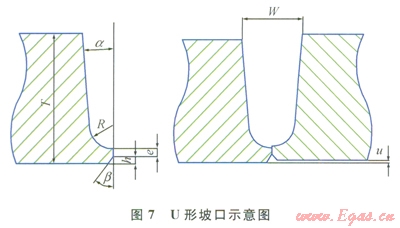

自保藥芯焊絲自動焊接工藝所用坡口形式為U形坡口(圖7)。



U形坡口參數分別為：坡口與圓弧相切，角度為8°；內坡口角度為37.5°；高度為1.25mm±0.15mm；圓弧半徑(R)為3.2mm；鈍邊為1.5mm±0.15mm；管口組對錯邊量小于等于l.5mm；管道無間隙組對坡口上開口寬度(W)為9.5mm±0.2mm。

3．1．2坡口參數確定依據

自保藥芯焊絲自動焊接坡口參數主要由焊接試驗數據及效果確定。

1)當a＝6°、W＝8.5mm時，坡口較窄，熱焊和填充焊均可采用直拉排焊方式，焊炬無需擺動，熔敷效率高。但存在以下問題：①不利于熔池鐵水翻渣，易造成夾渣等缺陷；②焊絲住焊接過程中易接觸坡口端面而引燃電弧，導致焊接過程不穩定；③清渣不方便，增加清渣時間和焊工勞動強度。

2)當a＝8°、W＝9.5mm時，坡口寬度適中，既利于熱焊、填充焊和蓋面焊的焊縫成形，又避免夾渣，便于焊工清渣，焊接效率得到有效提高。

3)當a＝10°、W＝10.5mm時，坡口寬度較大，利于鐵水翻渣及焊工清渣，且熱焊焊縫成形美觀。但填充焊層數增多，增大了焊材消耗囂和焊工的勞動強度，且寬坡口結構需要焊炬火幅度擺動，易破壞熔池的連續性和穩定性，導致邊緣未熔、咬邊和焊縫中心局部凹陷等缺陷，仰臉位置鐵水下墜嚴重，成形性極差。

3．2　焊絲選擇

焊絲的選擇主要依據焊接試驗數據及焊縫力學性能檢測結果而定。經大量室內外焊接試驗，自保藥芯焊絲自動焊接用焊絲確定為Hobart 8lNl+成品焊絲，具有極強的電弧穩定性、較好的焊縫成形及脫渣性。

3．3　焊接參數

3．3．1焊接設備

自保藥芯焊絲自動焊接工藝所需焊接沒備為：內焊機l臺；自保藥芯焊絲自動焊系統一套(包含2臺焊接小車、2臺焊接電源、2臺送絲機)。

3．3．2焊接參數

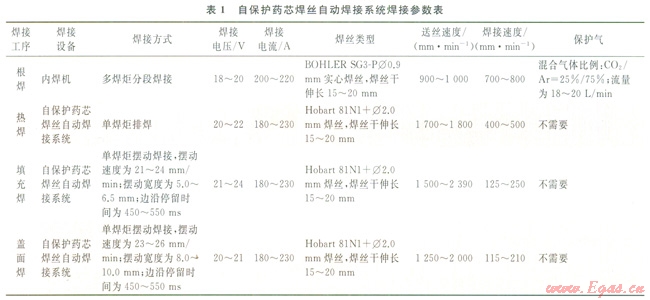

自保藥芯焊絲自動焊接系統的焊接參數見表1。

進行熱焊、填充焊、蓋面焊時應注意：0點～2點焊接段具有平焊特點，學接電壓宜稍高、電流稍大；2點～4點焊接段具有立焊特點，熔池不易穩定，鐵水易下墜，宜適當減小焊接電壓，或適當增大焊接電流，或適當提高焊接速度；4點～6點焊接段具有仰焊特點，鐵水易下墜，焊接電壓宜較低、電流較小，焊接速度宜相對較慢。



4　試驗效果

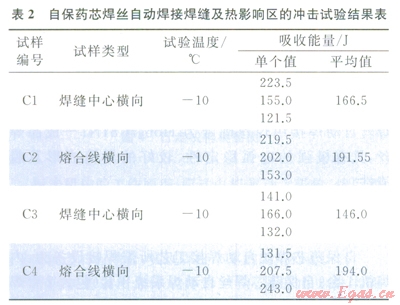

試驗證明，白保藥芯焊絲自動焊接過程平穩，焊縫成形好，焊接接頭的抗拉強度、側彎性能、硬度值、沖擊功等力學性能均滿足X80管線鋼的焊接標準要求。其焊縫及熱影響區的沖擊試驗結果見表2。同時，自保藥芯焊絲自動焊接可進一步降低焊工的勞動強度，有效規避焊接施工中氣體供給帶來的不便，可降低管道焊接綜合成本。



5　結論與建議

1)管道全位置白保護藥芯焊絲自動焊接系統整體性能穩定，抗風能力強，焊接過程平穩。

2)管道全位置自保護藥芯焊絲自動焊接系統可有效提高焊接過程的連續性與穩定性，確保焊接接頭的內在質量與外觀成形，進一步降低焊工的勞動強度，降低管道焊接綜合成本。

3)管道傘位置自保護藥芯焊絲自動焊接工藝制訂合理，焊縫各項性能指標均滿足管道工程建設相關標準要求，是管道焊接領域低成本且高效率的焊接工藝。

4)管道全位置自保護藥。占焊絲自動焊接應用現有的成品藥：芑=焊絲，盡管各項性能參數均滿足相關焊接標準要求，若要取得更佳的焊接效果，建議進一步研發適用于自動焊接的專用自保護藥芯焊絲。



參考文獻

[1]高永東，趙海宴，張宏洲．管道自動焊技術在西氣東輸工程中的應用[J]．油氣儲運，2003，22(12)：53-55．

GAO Yongdong，ZHAO Haiyan，ZHANG Hongzhou．The application of automatic welding technology in West-to-East Gas Pipeline Projoect[J]．Oil＆Gas Storage and Trans portation，2003，22(12)：53-55．

[2]王銳，郭瑞杰．管道自動環焊技術的發展[J]．電焊機，2011，41(9)：53-55．

WANG Rui，GUO Ruijie．Developments of automatic girth welding technology in pipelines[J]．Electric Welding Machine，2011，41(9)：53-55．

[3]胡安鑫，蘇欣，孫華鋒，等．國內外長輸管道自動焊現狀[J]．天然氣與石油，2006，24(2)：12-14，18．

HU Anxin，SU Xin，SUN Huafeng，et al．Current situation of automatic welding of domestic long distance pipelines[J]．Natural Gas and Oil，2006，24(2)：12-14，18．

[4]李鶴林，吉玲康，田偉．高鋼級鋼管和高壓輸送：我國油氣輸送管道的重大技術進步[J]．中國工程科學，2010，12(5)：84-90．

LI Helin，JI Lingkang，TIAN Wei．High grade line pipe and high pressure transportation：Significant progress of oil＆gas transportation pipeline technology in China[J]．China Engineering Science，2010，12(5)：84-90．

[5]李鶴林，吉玲康，田偉．西氣東輸一、二線管道工程的幾項重大技術進步[J]．天然氣工業，2010，30(4)：1-9．

LI Helin，JI Lingkang，TIAN Wei．Significant technical progress in the West-East Gas Pipeline projects-Line One and Line Two[J]．Natural Gas Industry，2010，30(4)：1-9．

[6]余志峰，張文偉，張志宏，等．我國天然氣輸送管道發展方向及相關技術問題[J]．油氣儲運，2012，31(5)：321-325．

YU Zhifeng，ZHANG Wenwei，ZHANG Zhihong．Development trend of China’s gas pipeline and relevant technical problems[J]．Oil&Gas Storage and Transportation，2012，31(5)：321-325．

[7]栗卓新，宋紹朋，史傳偉．自保護藥芯焊絲的技術經濟特點及工程應用前景[J]．電焊機，2011，41(2)：l6-21，31．

LI Zhuoxin，SONG Shaopeng，SHI Chuanwei．Technical and economical characteristics and prospect of engineering application of self-shielded flux-cored wire[J]．Electric Welding Machine，2011，41(2)：l6-21，31．

[8]龔永飛，俞建榮，薛龍，等．一種新型厚壁全位置藥芯焊絲自保護焊[J]．電焊機，2009，39(5)：93-96．

GONG Yongfei，YU Jianrong，XUE Long，et al．A new kind of craftwork flow used for all-position flux-cored arc welding self[J]．Electric Welding Machine，2009，39(5)：93-96．

[9]周林，龔永飛，楊黨輝，等．全位置藥芯焊絲自保護焊厚壁鋼管焊接試驗[J]．北京石油化工學院學報，2007，15(4)：4-6．

ZHOU Lin，GONG Yongfei，YANG Danghui，et al．Experimental research on all-position thick steel tube using self-shielded flux wire welding[J]．Journal of Beijing Institute of Petrochemical Technology，2007，15(4)：4-6．

[10]張振詠．長輸油氣管道的自保護藥芯焊絲半自動焊[J]．焊接，2006(4)：51-54．

ZHANG Zhenyong．Semiautomatic welding long distance oil&gas transportation pipeline with self shield flux-cored wire[J]．Welding，2006(4)：51-54．

[11]劉海云，栗卓新，史耀武．自保護藥芯焊絲工藝性評價[J]．焊接學報，2011，32(5)：101-104．

LIU Haiyun，LI Zhuoxin，SHI Yaowu．Evaluation on operational performance of self-shielded flux cored wire[J]．Transactions of the China Welding Institution，2011,32(5)：101-104．

[12]馮成功，陳龍，朱紹全．RMD氣體保護焊與自保藥芯焊絲半自動焊接技術在長輸管道施工中的應用[J]．焊管，2009，32(4)：65-68．

FENG Chenggong，CHEN Long，ZHU Shaoquan．Application of semi-auto welding technology in the construction of long-distance transporting pipeline RMD GMAW and self-shielded FCAW[J]．Welded Pipe and Tube，2009，32(4)：65-68．

[13]宋紹朋，栗卓新，李國棟．自保護藥芯焊絲韌化機理及電弧特性的研究進展[J]．中國機械一[程，2010，21(14)：1752-1757．

SONG Shaopeng，LI Zhuoxin，LI Guodong．Research progresses on toughening mechanism and arc characteristics of self shielded flux-cored wire[J].China Mechanical Engineering，2010，21(14)：1752-1757．

[14]蔣曼，栗卓新，蔣建敏．自保護藥芯焊絲的國內外研究進展[J]．焊接，2003(12)：5-8．

JIANG Min，LI Zhuoxin，JIANG Jianmin．Review on developing progress of self-shielded flux cored wire at home and abroad[J]．Welding，2003(12)：5-8．



本文作者：曾惠林  王長江  楊雪梅  王新升  劉然

作者單位：中國石油天然氣管道科學研究院

  廊坊東方職業技術學院
