摘　要：建立毛細管輻射供冷系統傳熱模型。對分別采用單純毛細管輻射供冷系統、新風除濕輔助毛細管輻射供冷系統的空調房間內的溫度場、速度場進行模擬。采用新風除濕輔助毛細

摘　要：建立毛細管輻射供冷系統傳熱模型。對分別采用單純毛細管輻射供冷系統、新風除濕輔助毛細管輻射供冷系統的空調房間內的溫度場、速度場進行模擬。采用新風除濕輔助毛細管輻射供冷系統，室內可達到更為舒適的溫度范圍，在工作區內無吹風感。

關鍵詞：毛細管輻射供冷  新風除濕  流場模擬

Simulation of Flow Field in Room Using Capillary Radiant Cooling System Assisted by Fresh Air Dehumidification

Abstract：The heat transfer model of capillary radiant cooling system is established．The temperature field and velocity field in air conditioning rooms using capillary radiant cooling system alone and capillary radiant cooling system assisted by flesh air dehumidification are simulated．Using capillary radiant cooling system assisted by fresh air dehumidification can achieve a more comfortable indoor temperature，without feeling of air flowing in the work zone．

Key words：capillary radiant cooling；fresh air dehumidification；simulation of flow field



毛細管輻射供冷彌補了傳統空調系統以對流換熱為主的不足，有助于提高室內舒適度，室內溫度場分布均勻，垂直方向上空氣溫度梯度較小^[1-2]。在相同熱感覺下，毛細管輻射供冷系統可以將室內設計溫度提高1～2℃，供冷量比常規空調系統降低10％～20％^[3-4]。

毛細管輻射供冷系統存在的一些問題也不容忽視：當毛細管輻射表面溫度低于空氣露點時，易產生結露現象，影響室內衛生，且降低了毛細管輻射供冷系統的供冷能力。因此，毛細管輻射供冷系統通常只承擔顯熱負荷，潛熱負荷需要其他空調裝置承擔(如新風機組)。本文對新風除濕輔助毛細管輻射供冷房間流場(溫度場、速度場)進行模擬。

1　毛細管輻射供冷系統傳熱模型

1.1　物理模型

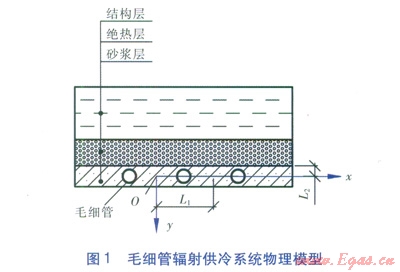

毛細管輻射供冷系統物理模型見圖1，換熱包括：毛細管壁與管內水的換熱，頂面與毛細管壁的換熱；室內與頂面的換熱。為簡化模擬計算，進行以下設定^[5]：水的物性參數為常量；水在毛細管內為恒定流動；由于砂漿層上部沒置絕熱層，可將上邊界條件作為絕熱處理。



1.2　數學模型

①毛細管壁與管內水的換熱

毛細管壁與管內水的換熱量垂．計算式為：



式中F1——毛細管壁與管內水的換熱量，W

K1——溫差為l℃時，通過單位長度毛細管管壁的傳熱量，W／(m·K)

L——毛細管管長，m

Dqm——毛細管內水與管壁的對數平均溫差^[5]，℃

qg——供水溫度，℃

qh——回水溫度，℃

qb——毛細管管壁外表面溫度，℃

水吸熱量西：的計算式為：

F2＝qmcpDq

式中F2——水吸熱量，W

qm——毛細管內水的質量流量，kg／s

cp——水的比定壓熱容，J／(kg·K)

Dq——供回水溫度差，℃

根據能量守恒定律有：

F1＝F2

②頂面與毛細管壁的換熱



式中q——溫度，℃

t——時間，s

a——頂面向毛細管壁的熱擴散率，m²／s

x——x軸坐標，m

y——y軸坐標，m

鑒于毛細管輻射頂板溫度場的對稱性，對每一個計算單元，沿著戈軸的兩面可近似認為是絕熱面，因此有：



式中L1——絕熱面的距離(見圖l)，m

毛細管作為冷源，不斷向砂漿層傳熱，在毛細管管壁與砂漿層接觸處有：

q＝qb

在絕熱邊界條件下有：



式中l——砂漿層的熱導率，W／(m·K)

L1——毛細管圓心至絕熱層的距離(見圖1)，m

③室內與頂面的換熱

室內與頂面的換熱量由對流換熱量、輻射換熱量?jī)刹糠纸M成：

對于對流部分：



式中Fc——室內與頂面的對流換熱量，W

qp——室內非供冷表面的加權平均溫度，℃

qa——室內設計溫度，℃

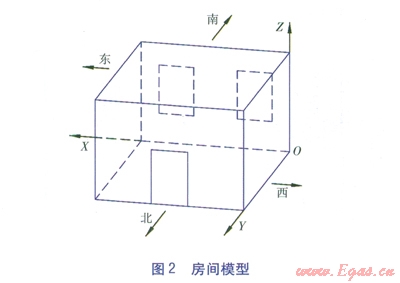

輻射部分為：頂面與室內非供冷表面之間的輻射換熱可簡化為一組灰體表面組成的傳熱模型，設定東側墻、北側墻、西側墻均為內墻，且物性參數相同，可將三者視為一個灰體表面。房間的其他表面：南側墻(外墻)、頂面、地面分別各自作為一個灰體表面。房間模型見圖2。



由4個灰體表面組成的有效輻射方程組見文獻[6—7]，由有效輻射方程組得到室內與頂面的輻射換熱量Fr的計算式為：



式中Fr——室內與頂面的輻射換熱量，W

qb,1——頂面輻射能力，W／m²

q1——頂面有效輻射量，W／m²

e1——頂面發射率

A1——頂面面積，m²

室內與頂面換熱量Ft的計算式為：

Ft＝Fc+Fr

式中Ft——室內與頂面的換熱量，W

2　流場模擬

2.1　初始條件

房間模型尺寸(長×寬×高)為5m×4m×3m。毛細管內直徑為3.4 mm，壁厚為0.55mm，管內水流速0.40～0.50m／s，雷諾數<2300，為層流流態。毛細管管長為2m，采取定供水溫度(為23℃)運行。

流場模擬采用速度一壓力耦合算法，采用Gamibit進行房間模型的建立及網格劃分，將網格劃分后的房間模型導入Fluent軟件，模擬室內溫度場、速度場。模擬時進行以下設定：室內空氣視為不可壓縮流體，密度視為常量，忽略室內外空氣的滲透。

在模擬單純采用毛細管輻射供冷系統室內流場的基礎上，對新風除濕輔助毛細管供冷系統的室內流場也進行了模擬，送風口位于東側墻距頂面0.2m居中位置，回風口位于西墻距地面0.2m居中位置，送風溫度l8℃，送風風速3m／s。

2.2　流場模擬

①毛細管輻射供冷系統

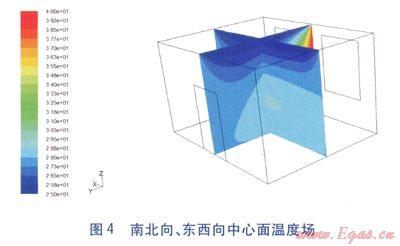

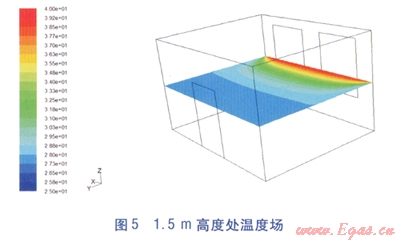

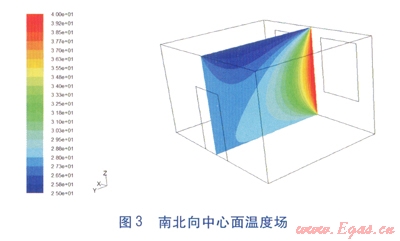

由于室內溫度場是三維場，因此選取其中最有代表性的3個切面進行分析：南北向及東西向的中心面、人員工作區距地面1.5m的平面。南北向中心面溫度場見圖3，南北向、東兩向中心面溫度場見圖4，1.5m高度處溫度場見圖5。







由圖3、4可知，靠近頂面的空氣溫度較低，且垂直方向溫度梯度較大，而距地面l.5m范圍內的垂直方向溫度梯度較小。由圖3、5可知，靠近外窗的空氣溫度較高，但水平方向上的溫度梯度并不大。

②新風除濕輔助毛細管輻射供冷系統

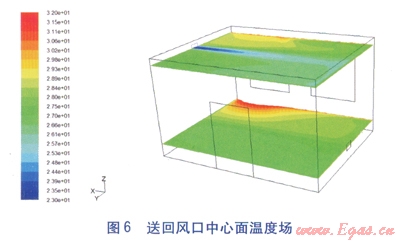

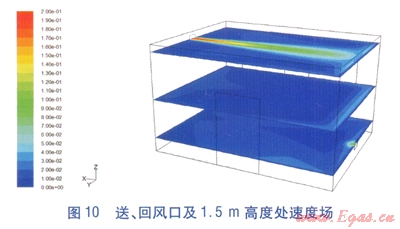

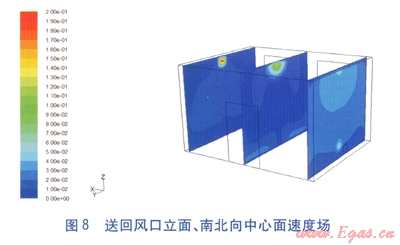

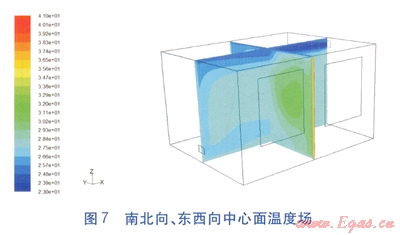

送回風口中心面溫度場見圖6，南北向、東西向中心面溫度場見圖7。送回風口立面、南北向中心面速度場見圖8，東西向中心面速度場見圖9，送、回風口及1.5m高度處速度場見圖l0。由圖6、7可知，采用新風除濕輔助毛細管輻射供冷系統的房間，室內溫度在舒適范圍內，垂直方向溫度梯度小，舒適性更強。由圖8～10可知，工作區內風速在0.3m／s左右，無吹風感。











3　結論

當單獨采用毛細管輻射供冷系統時，供水溫度為23℃，室內平均溫度為29℃，溫度稍高，效果不理想。采用新風除濕輔助后，室內溫度平均可達28℃，垂直方向溫度梯度更小，舒適性更強，工作區內風速在0.3m／s左右，無吹風感。



參考文獻：

[1]金梧鳳，余銘錫，金光禹．毛細管網系統供冷性能的實驗研究[J]．暖通空調，2010(9)：102-105．

[2]劉學來，馬玉奇，李永安，等．毛細管平面空調系統的火用分析[J]．山東建筑大學學報，2009(1)：69-77．

[3]劉學來，薛紅香，李永安，等．毛細管平面輻射空調房間室內計算溫度研究[J]．煤氣與熱力，2010，30(3)：A24-A29．

[4]姚萬祥，張志剛，趙樹興，等．毛細管輻射空調系統運行的經濟性分析[J]．煤氣與熱力，2010，30(4)：A18-A21．

[5]蔣露．毛細管平面空調系統室內熱環境數值模擬[D]．邯鄲：華北電力大學，2007：10-15．

[6]姚萬祥，張志剛．毛細管輻射空凋系統的研究[C]//上海市制冷學會2009年學術年會論文集．上海：上海市制冷學會，2009：364-367．

[7]楊世銘，陶文銓．傳熱學[M]．4版．北京：高等教育出版社，2002：266-286．



本文作者：張靜娜  張志剛

作者單位：天津城市建設大學
