摘　要：建立相變加熱爐系統故障樹，著重分析相變加熱爐熱功率下降故障樹，對熱功率下降的表現、原因及對策進行了探討。

關鍵詞：相變加熱爐  故障樹  熱功率下降

Fault Tree Establishment as well as Cause and Countermeasure Analysis for Decline in Thermal Power of Heating Furnace

Abstract：The fault tree of phase-change heating furnace system is established．The fault tree for decline in thermal power of phase-change heating furnace is emphatically analyzed．The behavior．causes and countermeasures for the decline in thermal power are discussed．

Key words：phase　change heating furnace；fault tree；decline in thermal power

1　加熱爐熱功率下降故障樹的建立

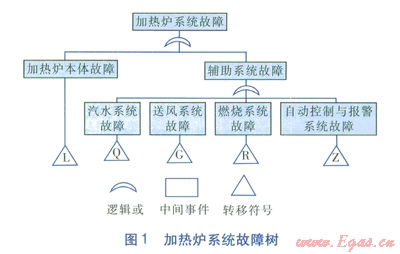

根據相變加熱爐(以下簡稱加熱爐)系統的結構和功能的層次分解模型^[1-3]，采用故障樹分析法，分析加熱爐系統出現的故障表現與故障原因的邏輯關系，建立加熱爐系統故障樹(見圖l)。

故障樹以加熱爐系統故障作為頂事件，下一級分系統故障是加熱爐本體故障、輔助系統故障，分系統故障的下一級為子系統故障(如熱功率下降、熱效率低、受熱面故障、燃燒故障等)。以此類推，逐層分解，找出各級事件發生的直接原因(底事件)。

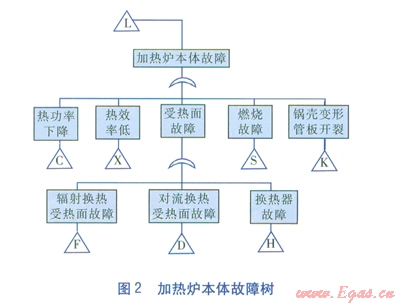

根據加熱爐系統的特點，可將其運行中的故障劃分為3類：爆炸故障、重大故障、一般故障。3類故障中，爆炸故障、重大故障比例較小，一般不超過15％，大部分是一般故障(即多發性故障) ^[4]。本文主要討論加熱爐本體的多發性故障。加熱爐本體故障樹見圖2。

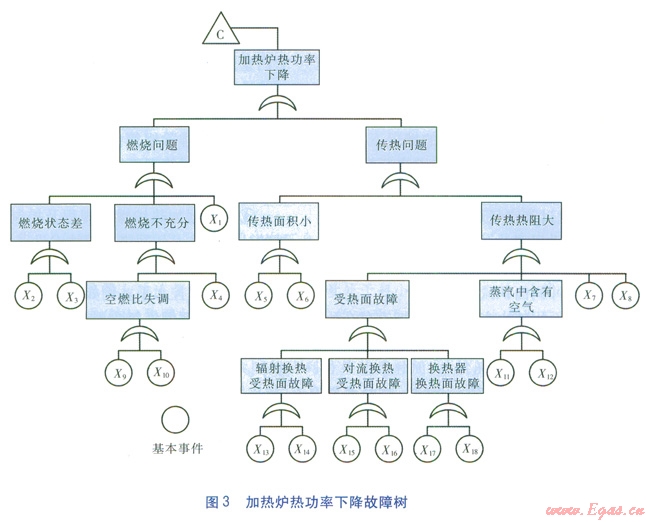

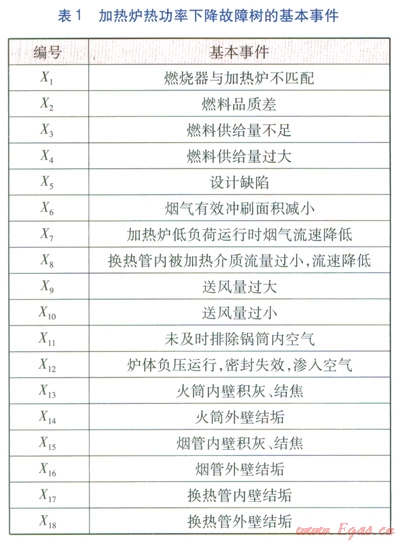

熱功率下降是加熱爐運行中常見的問題，由燃燒、傳熱兩方面決定，加熱爐熱功率下降故障樹見圖3。加熱爐熱功率下降故障樹的基本事件見表1。

2　熱功率下降表現、原因及對策

2.1　熱功率下降的表現

①當加熱爐瞬時熱功率明顯低于額定熱功率時，認為加熱爐熱功率下降。

②被加熱介質流量和入爐溫度為設計值，出爐溫度低于設計值，且相差較大。

③計算得到的加熱爐實際熱功率偏低。

④加熱爐煙氣含氧量過高。

⑤加熱爐燃料供給量正常，但排煙溫度過高。

⑥燃燒器燃燒狀態差，燃燒火焰發黃。

⑦由于空燃比不合理導致燃燒不充分或由于燃燒器設計功率達不到加熱爐的需求超負荷運行，導致加熱爐煙囪冒黑煙。

2.2　熱功率下降的原因

①燃燒器與加熱爐不匹配

燃燒器功率不能滿足加熱爐需求。主要是燃燒器選型時未考慮加熱爐熱效率、爐膛背壓及高海拔的影響等，導致燃燒器超負荷運行，燃燒狀態差，燃料燃燒不充分而冒黑煙，影響煙氣對流換熱。

②燃料品質與供給量

燃料品質對加熱爐熱功率有很大影響，燃料低位發熱量過低及含水量過高均會影響加熱爐的熱功率。燃料供給量對加熱爐熱功率的影響主要表現為：供給量不足，則產生熱量不足，而供給量過大，則易造成燃燒不充分。

③空燃比失調

空燃比失調是指在給定燃料量的情況下，送風機送風量過大或過小，使得送風量與燃燒所需的空氣量不匹配?？杖急戎苯佑绊懠訜釥t的燃燒狀態。若送風量過大，爐膛過剩空氣系數增大，使?fàn)t膛溫度降低，對燃燒不利；送風量太小，則加熱爐供氧量不足，導致燃燒不完全。

④煙氣有效沖刷面積減小

煙氣有效沖刷面積減小主要是由于煙道存在死角。

⑤傳熱熱阻大

傳熱熱阻大主要是由于受熱面故障、傳熱介質流速低、蒸汽中含有不凝結的氣體。受熱面故障包括換熱器換熱管內外壁結垢，火筒和煙管內壁積灰、結焦，火筒和煙管外壁結垢等。加熱爐低負荷運行時煙氣流速降低，換熱管內被加熱介質流速降低，易影響傳熱效果，降低加熱爐熱功率。加熱爐換熱器的換熱管與被加熱介質之間進行凝結換熱，若蒸汽中含有不凝性氣體(如空氣)，即使含量極微，也易對凝結換熱產生十分有害的影響。

2．3　熱功率下降的對策

①首要任務是排除燃燒器設計功率不能滿足加熱爐需求的情況。在判斷燃燒器選型是否合理時注意兩點：第一，應注意在進行加熱爐設計時考慮一定的超負荷能力。若無特殊要求，按l0％考慮。因此可通過查燃燒器特性曲線圖對燃燒器設計功率是否滿足加熱爐的需求作出初步判斷。第二，應注意加熱爐應用場所的海拔，若為高海拔地區，應檢查在進行燃燒器選型計算時，是否考慮了海拔對燃燒器功率的影響。

在燃燒器運行過程中，應通過調整燃燒器風門的相對開度及燃料調壓閥來調整空燃比，控制過?？諝庀禂?shù)，使燃燒器達到最佳運行狀態。

②定期做好加熱爐受熱面清灰、除焦、除垢等工作，減小傳熱熱阻，保證受熱面的有效換熱面積，加熱爐鍋筒內的水質應有所控制。檢查換熱器換熱管內壁是否結垢，若結垢情況嚴重，可采取酸洗、機械清洗等措施清除污垢或更換新的換熱管。

③當加熱爐負壓運行一段時間或停爐后再運行時，應及時排除鍋筒內的空氣。定期檢查加熱爐密封部件，及時修理更換失效密封部件，防止蒸汽中出現空氣等不凝性氣體。

④根據加熱爐操作規程及控制要求，采用先進的計算機技術和網絡通信技術設計加熱爐監控系統，實現對加熱爐的全自動控制及故障保護等功能，提高自動化監控水平。例如在煙道尾部安裝煙氣分析儀，通過尾部煙氣氧含量檢測反饋?zhàn)詣?dòng)變頻調節送風量，有效控制過?？諝庀禂?shù)，提高加熱爐的燃燒效率。

參考文獻：

[1]劉有民，鄭元崇．雙溫位導熱油爐在天然氣凈化工藝的應用[J]．煤氣與熱力，2010，30(3)：Bl3-Bl5．

[2]王亞鋒，張雪巖．相變換熱加熱爐在油氣集輸領域的適應性[J]．煤氣與熱力，2009，29(12)：A37-A39．

[3]李之光，王昌明，周占魁，等．有壓相變換熱式新型水火管鍋殼鍋爐[J]．工業鍋爐，2000(3)：1-3．

[4]李德英，張躍，郭?。仩t系統故障樹的建立與分析[J]．鍋爐技術，l997(9)：20-26．

本文作者：張雪巖

作者單位：中國石油冀東油田公司機械公司
