摘要：分析信號管的不同設置對直接作用式調壓器靜態特性的影響，提出了通過改進信號管的設置來優化調壓器靜態特性的建議。
關鍵詞：直接作用式調壓器； 靜態特性；信號管；優化
Influence of Signal Tube Installation on Static Characteristics of Direct Acting Regulator
Abstract: The influence of different installations of signal tube on static characteristics of direct acting regulator is analyzed. The suggestion of improving installation of signal tube is proposed to optimize the static characteristics of regulator.
Key words: direct acting regulator；static characteristics；signal tube；optimization
1 概述
調壓器作為城鎮燃?xì)廨斉湎到y(tǒng)中常用的壓力調節裝置，其主要功能是將上游的來氣壓力降低至下游用戶設備要求的工作壓力，并保持燃?xì)鈮毫Ψ€(wěn)定[1-2]。工程上對城鎮燃?xì)庹{(diào)壓器的性能主要有如下要求：當氣源及城鎮燃?xì)庳?fù)荷發生改變而引起調壓器的入口壓力和流量發生變化時，調壓器能夠確保其實際出口壓力與設定值的偏差在可接受的范圍之內。調壓器的性能主要通過調壓器的靜態特性來體現。
國家燃?xì)庥镁哔|(zhì)量監督檢驗中心在大量的調壓器檢驗工作過程中，常會發現因信號管的不合理設置導致調壓器的靜態特性不理想(調壓器的出口壓力隨流量的增大而陡增或陡降)的現象。本文主要針對兩款直接作用式調壓器，通過實驗研究信號管的設置形式對直接作用式調壓器靜態特性的影響。希望本文能夠提高調壓器的設計者及生產者對調壓器信號管設計及安裝的重視程度，幫助其解決信號管的不合理設置對調壓器靜態特性產生不良影響的問題。
2 常見的信號管設置形式
調壓器信號管的作用是將調壓器出口管道的壓力反饋至調壓器，進而實現調壓器的調壓和穩壓功能。直接作用式調壓器的信號管設置形式通常分為內取壓和外取壓兩種。

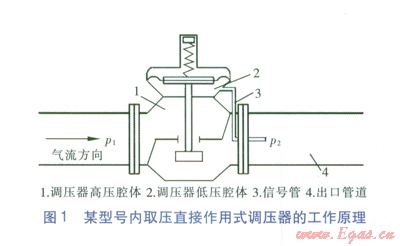

采用內取壓信號管的某型號直接作用式調壓器的工作原理見圖1。該調壓器的信號管3在管道內部取壓，將調壓器出口管道4的壓力反饋至調壓器的低壓腔體2。

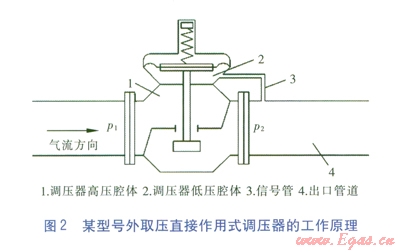

采用外取壓形式信號管的某型號直接作用式調壓器的工作原理見圖2。該調壓器的信號管3在管道外部取壓，將調壓器出口管道4的壓力反饋至調壓器的低壓腔體2。
3 信號管的設置對調壓器靜態特性的影響
3.1 調壓器的靜態特性
調壓器的靜態特性是指調壓器實際出口壓力隨進口壓力和流量變化的特性[3]。合格的調壓器要求其出口壓力隨進口壓力和流量的變化滿足標稱的穩壓精度等級(AC)、關閉壓力等級(SG)、每條靜特性曲線的關閉壓力區等級(SZ)和每族靜特性曲線的靜特性線族關閉壓力區等級(SZP)。

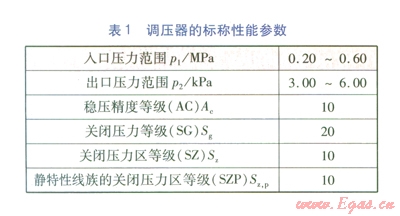

根據GB 27790-2011《城鎮燃?xì)庹{(diào)壓器》(以下簡稱GB 27790-2011)的規定，城鎮燃?xì)庹{(diào)壓器靜態特陛的合格與否需要通過靜態特性實驗并根據實驗數據繪制靜態特性曲線圖來判定。對某一型號的城鎮燃?xì)庹{(diào)壓器(標稱參數見表l、2)進行靜態特性實驗，并按照GB 27790-2011第

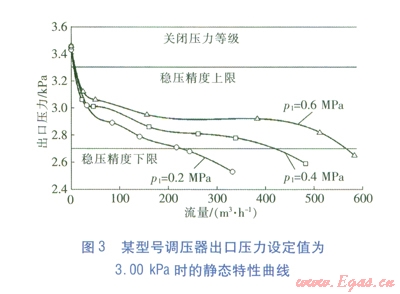

圖3中，橫軸為管道流量，縱軸為調壓器的出口壓力。圖3所示的靜特性曲線族為調壓器出口壓力設定值為3.O0 kPa條件下，調壓器的進口壓力分別為0.2,0.4和0.6 MPa時，調壓器實際出口壓力隨流量變化的曲線。
①調壓器的穩壓精度等級
調壓器的穩壓精度(A)是指一族靜態特性曲線(圖3中根據靜態特性實驗數據擬合的3條曲線)上，標稱流量范圍內調壓器的出口壓力與出口壓力設定值間的最大正偏差和最大負偏差絕對值的平均值相對出口壓力設定值的比值。穩壓精度等級(AC)即為穩壓精度(A)乘以l00。
式中 A——調壓器的穩壓精度
p2，+——高于出口壓力設定值的調壓器出口壓力，Pa
p2，-——低于出口壓力設定值的調壓器出口壓力，Pa
p2，s——調壓器的出口壓力設定值，Pa
式中 Ac——調壓器的穩壓精度等級

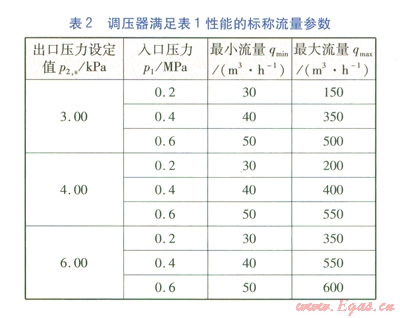

如圖3所示，穩壓精度壓力下限值為2.7 kPa，穩壓精度壓力上限值為3.3 kPa。合格的調壓器要求在標稱的流量范圍內，調壓器的出口壓力曲線在穩壓精度壓力下限和上限之間。圖3為調壓器出口壓力設定值為3.00 kPa時的靜特性曲線圖，以調壓器入口壓力為0.6 MPa的靜特性曲線為例，如表2所示，該調壓器在此種工況條件下的標稱最小流量為
②調壓器的關閉壓力等級
關閉壓力為調壓器調節元件處于關閉位置時，靜態特性線上零流量處的出口壓力(從開始關閉點流量減少至零流量所用的時間應大于調壓器關閉的響應時間)。關閉壓力等級(SG)為調壓器的關閉壓力與出口壓力設定值之差對出口壓力設定值之比乘以100。
式中 Sg——調壓器的關閉壓力等級
pb——調壓器的關閉壓力，Pa
如圖3所示，調壓器的標稱關閉壓力(關閉壓力等級線的縱坐標值)為3.6 kPa。合格的調壓器要求所有靜態特性曲線與縱軸的交點均在關閉壓力等級線的下方，即該調壓器的實際關閉壓力等級Sg不大于20。
③調壓器的關閉壓力區等級
每條靜特性曲線的關閉壓力區等級(SZ)是指調壓器的實際最小流量和實際最大流量的比值乘以100。以圖3進口壓力為0.6 MPa的靜特性曲線為例，該工況條件下的靜特性曲線的實際最小流量為靜特性曲線與穩壓精度上限線交點所對應的流量值，實際最大流量為靜特性曲線與穩壓精度下限線交點所對應的流量值。
式中 Sz——調壓器的關閉壓力區等級
qmin——調壓器的實際最小流量，m3/h
qmax——調壓器的實際最大流量，m3/h
合格的調壓器要求調壓器在每種工況條件下的實際最小流量和實際最大流量的比值乘以l00后不大于標稱的關閉壓力區等級(SZ)(針對一條靜特性曲線而言)。以靜特性曲線如圖3所示的調壓器為例，要求該調壓器的實際關閉壓力區等級Sz不大于10。
靜特性曲線族的關閉壓力區等級(SZP)是指靜特性線族上，最大進口壓力下的實際最小流量和最小進口壓力下的實際最大流量的比值乘以l00。
式中Sz，p——調壓器靜特性線族的關閉壓力區等級
qpmax,min——靜特性線族上調壓器最大進口壓力下的實際最小流量，m3/h
qpmin,max——靜特性線族上調壓器最小進口壓力下的實際最大流量，m3/h
合格的調壓器要求調壓器每族靜特性曲線上，最大進口壓力下的實際最小流量和最小進口壓力下的實際最大流量的比值乘以l00后不大于標稱的靜特性線族的關閉壓力區等級(SZP)(針對一族靜特性曲線而言)。以靜特性曲線如圖3所示的調壓器為例，要求該調壓器靜特性線族的實際關閉壓力區等級Sz，p不大于10。
④兩款直接作用式調壓器的標稱參數

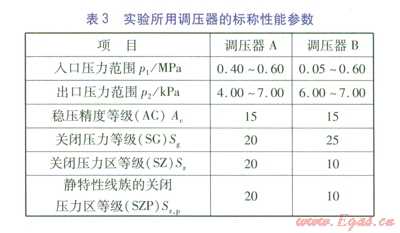

本文為了研究信號管的設置對調壓器靜態特性的影響，采用兩款直接作用式調壓器進行各項實驗，其標稱參數見表3。
3.2 三大效應對調壓器靜態特性的影響[4]

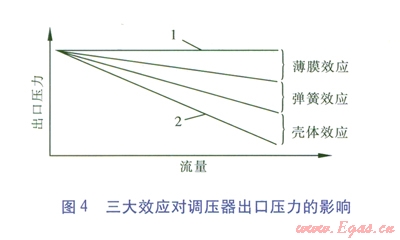

理想的調壓器在正常工作的流量范圍內均應保持出口壓力為定值，如圖4的曲線1所示。但是由于薄膜效應、彈簧效應和殼體效應的綜合作用，調壓器的出口壓力隨著流量的增加，以一定的速率逐漸降低。調壓器僅受薄膜效應、彈簧效應和殼體效應影響時的實際出口壓力如圖4的曲線2所示。
①薄膜效應
薄膜效應是指調壓器隨著流量的增大，閥口在向下移動的過程中薄膜的有效面積增大，因薄膜兩側受力平衡而導致調壓器出口壓力下降的現象。
②彈簧效應
彈簧效應是指調壓器隨著流量的增大，閥口在向下移動的過程中彈簧力不斷減小，為實現彈簧力與反向力的平衡而導致調壓器出口壓力下降的現象。
③殼體效應
殼體效應是指由于調壓器的殼體結構導致通過調壓器氣流產生壓力損失的現象。對于同一臺調壓器而言，氣流的壓力損失量與流量成正比。
④三大效應的影響
調壓器受薄膜效應、彈簧效應和殼體效應的綜合影響時，出口壓力隨流量的增大而不斷降低。每臺調壓器受三大效應的影響情況取決于調壓器的結構形式。三大效應顯著的調壓器可能出現出口壓力隨流量的增大而陡降的現象。
3.3 取壓形式對調壓器靜態特性的影響
①取壓形式對信號管壓力的影響
對調壓器A進行改裝，分別采用內取壓和外取壓形式的信號管。外取壓形式信號管為管壁處取壓，管壁處流體的速度為零，故采用此種取壓方式獲得的壓力為出口管道的靜壓，即出口管道的實際壓力。將內取壓形式的信號管水平置于出口管路的中心位置，前端管口背向來流方向，如圖1所示。由于內取壓信號管內置于管道流場中，會對流場產生擾動，造成能量損失，因此同種工況、同一過流斷面條件下，內取壓信號管壓力稍低于外取壓信號管壓力，存在一定的負偏差。內取壓形式信號管的設置力求將信號管對出口管道流場的影響降至最小，盡可能避開氣流動壓對信號管壓力的影響[5]。氣流動壓的表達式見式(6)。
式中 pd——氣流動壓，Pa
ρ——氣流密度，kg/m3
υ——氣流速度，m/s

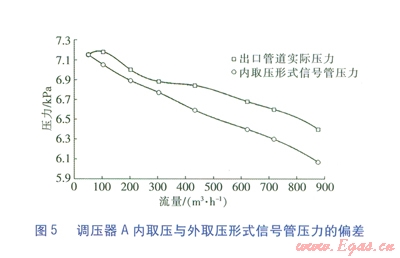

圖5為調壓器A在入口壓力為0.6 MPa，出口壓力設定值為7.00 kPa工況下，內取壓形式信號管壓力與外取壓形式信號管壓力(出口管道實際壓力)隨流量的變化。
由圖5可知，只要內取壓形式的信號管設置得合理(盡可能減小對管道流場的影響并避開動壓和低壓區影響)，外取壓和內取壓形式信號管的壓力偏差就能夠在可接受的范圍內。
②不同取壓形式信號管時的靜態特性曲線

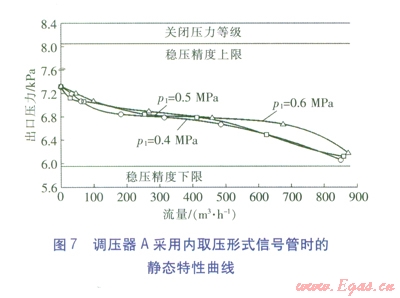

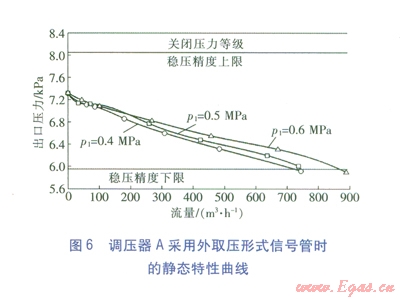

調壓器A采用不同取壓形式信號管時的靜態特性曲線(出口壓力設定值為7.00 kPa)見圖6、7。
由圖6、7可知，對于三大效應不顯著的調壓器(如調壓器A)，信號管的取壓位置設置得較為合理時，調壓器采用內取壓或外取壓形式的信號管，其靜態特性均可以滿足標稱的穩壓精度等級Ac=15、關閉壓力等級Sg=20、關閉壓力區等級Sz=20和靜特性線族的關閉壓力區等級Sz,p=20。且合理設置的內取壓信號管壓力與外取壓信號管壓力的微小負偏差可以對三大效應進行適當?shù)难a(bǔ)償：調壓器的靜態特性曲線相對更加平緩，調壓器的出口壓力相對更加穩定。
3.4 壓力恢復區對調壓器靜態特性的影響
從調壓器的閥口附近至出口管路的主體流場之間，存在一個壓力恢復區[6]。
①壓力恢復區的位置及成因

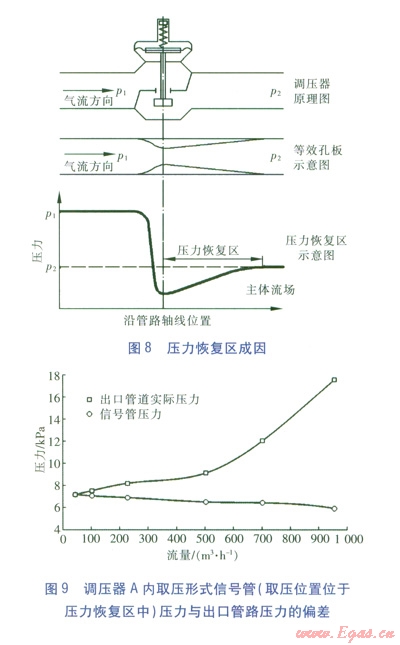

如圖8所示，調壓器可等效為孔板節流裝置。由于閥口處過流斷面急劇收縮，該處的流速急劇上升，動壓急劇上升，則閥口處的靜壓急劇下降直至大幅低于出口管路主體流場壓力p2。閥口后的出口管道中，過流斷面逐漸恢復原狀，靜壓也隨之逐漸恢復至出口管路主體流場壓力p2。從調壓器閥口至出口管道的主體流場形成了如圖8所示的壓力恢復區。
對于同一臺調壓器而言，壓力恢復區的范圍與流量有關：流量越大，閥口處的靜壓相對于出口管路主體流場壓力的負偏差值越大(圖8中的壓力曲線最低點越低)，壓力恢復區的范圍也越大。
②內取壓位置對調壓器靜態特性的影響
當調壓器A采用內取壓形式的信號管，且信號管的取壓位置位于壓力恢復區中時，信號管壓力與出口管道實際壓力(出口管道主體流場壓力)存在負偏差。若信號管的取壓位置位于如圖8所示的壓力曲線最低點處，信號管壓力負偏差現象最為顯著。圖9為調壓器A的內取壓信號管取壓位置位于壓力恢復區中時的壓力偏差(調壓器的出口壓力設定值為7.O0 kPa，入口壓力為0.6 MPa)。
如圖9所示，信號管在壓力恢復區中取壓時，信號管與出口管道壓力的負偏差值隨流量的增加不斷加大，且遠大于如圖5所示的同種工況下主體流場中取壓的偏差值。此大幅度壓力負偏差值的存在，導致當出口管道的壓力值達到或高于調壓器出口壓力設定值時，信號管反饋至調壓器低壓腔體的壓力值始終低于出口壓力的設定值，則調壓器的閥口持續開大，出口管道的壓力則隨之以越來越快的速率不斷增大，故而出現調壓器出口壓力隨流量的增大而陡增的現象。此種情況下調壓器A的靜態特性曲線(出口壓力設定值為7.O0 kPa)見圖l0。
如圖l0所示，此種信號管取壓位置的設置導致調壓器A的靜態特性無法滿足表3的標稱性能參數要求。以圖l0中入口壓力為0.6 MPa的靜態特性曲線為例(出口壓力設定值為7.O0 kPa，標稱工作流量范圍為50～800 m3/h)，當調壓器的流量達到
4 調壓器靜態特性的優化分析
通過合理設置信號管的形式和取壓位置，可以防止調壓器的出口壓力隨流量的增大而陡增或陡降。
4.1 防止出口壓力陡增的措施
對于三大效應不顯著的調壓器(如調壓器A)，若能夠避開壓力恢復區的影響，即可防止信號管壓力與調壓器出口管道壓力存在如圖9所示的較大負偏差，進而可以防止調壓器出口壓力隨流量的增大而陡增的現象：當調壓器A采用外取壓形式的信號管或采用內取壓形式的信號管(設置方式同3.3中①)時，均具有良好的靜態特性，調壓器出口壓力設定值為7.O0kPa時的靜態特性曲線如圖6、7所示。
4.2 補償三大效應影響的措施

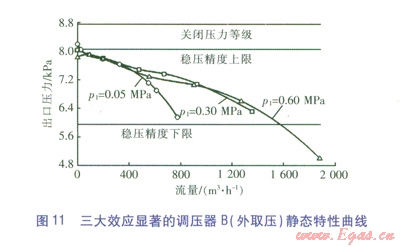

根據3.3節的分析可知，外取壓信號管的設置形式能夠真實地反映調壓器的出口壓力隨流量的變化關系，故對薄膜效應、彈簧效應和殼體效應顯著的調壓器B進行改裝，采用外取壓形式信號管，并進行靜態特性實驗。調壓器B在三大效應綜合作用下的靜態特性曲線見圖ll(出口壓力設定值為7.00kPa)。
將調壓器B進行改裝，將其信號管設置為內取壓形式，并將取壓位置設置于壓力恢復區中，在同樣的工況下對其進行靜態特性實驗，得到如圖12所示的靜態特性曲線。
根據圖11和圖l2的對比可知，調壓器B采用內取壓信號管時，在標稱的穩壓精度等級(Ac=15)條件下，正常工作的流量范圍大幅拓寬。以入口壓力為0.6 MPa的壓力曲線為例，調壓器B采用外取壓形式信號管時，該調壓器的最大正常工作流量為1
若調壓器B采用內取壓信號管時的標稱工作流量范圍與調壓器B采用外取壓信號管時的正常
工作流量范圍一致，則采用內取壓形式信號管的調壓器B的實際穩壓精度等級可達到Ac=10。
由此可知，對于三大效應顯著的調壓器，通過對取壓負偏差的合理應用，可以補償三大效應對調壓器出口壓力的影響，進而優化調壓器的靜態特性。
4.3 調壓器信號管的合理設置
根據以上分析可知，通過合理設置信號管的形式和取壓位置，可以優化調壓器的靜態特性。
對于三大效應不顯著的調壓器(如調壓器A)，宜采用外取壓信號管或采用設置合理的內取壓信號管。采用外取壓信號管時，信號管的設置形式能夠真實地反映調壓器的出口壓力隨流量的變化關系，調壓器A在出口壓力設定值為7.00 kPa時的靜態特性曲線如圖6所示。采用內取壓信號管時，若內取壓信號管的取壓口位于如圖8所示的壓力恢復區中時，可能出現如圖10所示的調壓器出口壓力隨流量的增大而陡增的現象。故三大效應不顯著的調壓器采用內取壓信號管時，信號管的取壓口應避開壓力恢復區的影響，宜設置于主體流場中。合理設置內取壓信號管位置的調壓器A的靜態特性曲線如圖7所示(出口壓力設定值為7.00 kPa)。
三大效應顯著的調壓器(如調壓器B)，可能出現出口壓力隨流量的增大而陡降的現象，如圖11所示。調壓器B采用內取壓信號管并將信號管取壓口設置于壓力恢復區中，利用信號管的取壓負偏差補償調壓器B的三大效應，可以優化調壓器的靜態特性(出口壓力設定值為7.00 kPa時的靜特性曲線如圖l2所示)：能夠提高調壓器標稱流量范圍內的穩壓精度等級，或者擴大標稱穩壓精度等級下的正常工作流量范圍。
但需注意，信號管取壓形式的選取和內取壓形式信號管最佳取壓位置的確定與調壓器的結構形式、制造材料、入口壓力范圍、出口壓力范圍、出口管徑和出口管道布置等諸多因素相關，需要根據實驗來確定。
5 結論
①當內取壓形式的信號管設置得合理(盡可能減小對管道流場的影響并避開動壓和壓力恢復區的影響)時，內取壓形式信號管的壓力與外取壓形式信號管的壓力偏差能夠在可接受的范圍內，相應的調壓器靜態特性曲線差別不大。
②壓力恢復區內的壓力低于調壓器的實際出口壓力。信號管在壓力恢復區中不同位置的取壓值不同：取壓值隨信號管取壓位置逐漸脫離壓力恢復區而逐漸趨近于調壓器的實際出口壓力。
③壓力恢復區有可能導致信號管壓力與實際出口壓力存在較大的負偏差，調壓器閥口開度過大，進而導致調壓器出口壓力隨流量的增大而陡增的現象。
④通過對取壓負偏差的合理利用，可以有效地提升調壓器的出口壓力，進而在一定程度上補償薄膜效應、彈簧效應和殼體效應對調壓器出口壓力的影響，提高調壓器標稱流量范圍內的穩壓精度等級，或者擴大標稱穩壓精度等級下的正常工作流量范圍，優化調壓器的靜態特性。
⑤信號管取壓形式的合理選取和內取壓形式信號管最佳取壓位置的確定與諸多因素相關，需要根據實驗來確定。
參考文獻：
[1] 段常貴.燃?xì)廨斉?span lang="EN-US">[M].3版.北京：中國建筑上業出版社，2001：158-159.
[2] 金永功.自力式調壓器計算開度應用于輸配管理的實驗研究[J].城市燃?xì)猓?span lang="EN-US">2009(9)：3-7.
[3] 唐曉智.用戶調壓器靜態特性的分析與研究[J].煤氣與熱力，1993，13(3)：19-21.
[4] 李猷嘉.燃?xì)廨斉湎到y(tǒng)的設計與實踐[M].北京：中國建筑工業出版社，2006：410-419.
[5] 伍悅濱，朱蒙生.工程流體力學泵與風機[M].北京：化學工業出版社，2005：239-241.
[6] 裴蕾，齊旭，薛巖銘.動壓和彈簧效應對調壓器的影響及補償技術[J].城市燃?xì)猓?span lang="EN-US">2006(10)：10-14、44.
本文作者：張乃方翟軍 岳明 陳浩 李軍 王洪林 皮洋
作者單位：中國市政工程華北設計研究總院，
