摘　要：為獲取更多的清潔高效能源，全球范圍內都正在開展與天然氣水合物(以下簡稱水合物)開采相關的研究，其中電阻率作為表征水合物變化的一個重要參數也被納入了重點研究范疇，但其在水合物三維生成及開采過程中的變化特性尚未見報道。為了得到三維系統下水合物的電阻率變化數據，利用三維水合物反應釜，實驗室模擬研究了水合物在多孔介質中生成及利用雙水平井注熱開采實驗過程中電阻率的變化特性。結果發現：①電阻率總體上隨著水合物的生成而升高，隨著其分解而下降；②電阻率與水合物飽和度并不呈完全的線性關系，當水合物飽和度升高到一定程度時，電阻率變化減緩；③在水合物生成過程中發現水合物生成存在“爬壁效應”——水合物在多孔介質中的生成并不同步，水合物在邊界區域明顯多于中心區域；④在水合物開采過程中發現電阻率不僅隨水合物分解的變化而變化，而且還與開采過程中的流體流動有著較大關系，所以利用電阻率作為水合物開采的特征指標時需要先排除流體流動的干擾。

關鍵詞：天然氣水合物  三維  生成及開采  實驗室模擬  電阻率  變化特性  飽和度  流體流動

An experimental study of resistivity variation in the 3D simulation of methane hydrate generation and production

Abstract：To solve the global energy crisis and global warming，the related research about the discovery and extraction of natural gas hydrate has been and is being developed all over the world，among which the resistivity of hydrate，a research focus，is a significant parameter to characterize how the methane hydrate changes in the process of its generation and production．However，few literatures on such subject have ever been found．In view of this，a laboratory simulation study was carried out in a 3D hydrate reactor，focusing on the characteristics of resistivity variation respectively when methane hydrate was generated in a multi porous medium and when it was extracted through the heat stimulation method in the dual horizontal wells．The following findings were obtained．a．The resistivity rises in the process of hydrate generation but falls with the hydrate dissociation．b．The resistivity is not directly proportional to the hydrate saturation；when the hydrate saturation climbs to a certain level，the change of resistivity starts to get slow．c．The phenomenon of“climbing effect”is observed in the hydrate formation process．That is，the formation of methane hydrate in the multi-pore medium is asynchronous，so the generated hydrates are obviously more in the boundary areas than those in the central area．d．In the process of hydrate production，the resistivity is not only related to the hydrate dissociation，but to the flow of fluids like gas and water；that is why the interference of fluid flow should be eliminated before the resistivity is used as a characteristic parameter of hydrate production．

Key words：methane hydrate，3D hydrate reactor，hydrate generation and production，laboratory simulation，resistivity，dual horizontal wells，heat stimulation，hydrate saturation，fluid flow

近年來，全世界都認識到天然氣水合物(以下簡稱水合物)是一種潛在的能源資源。全球已經發現超過220處氣體水合物礦藏，已探明水合物礦藏中天然氣儲量超過l5×10¹⁵m³。以目前的能源消費水平，僅開采15％的水合物就可供全球使用200年^[1-2]。由于水合物的開采對能源與氣候的影響很大^[3]，目前對水合物開采的研究基本還處于實驗室模擬和數值模擬的階段。

為了對這種儲量巨大的能源進行開發，各國的研究者提出了很多方法，比如：①熱激法^[4-5]，利用注入熱水、蒸汽或者熱鹽水將水合物藏加熱到平衡溫度之上分解水合物；②降壓法^[6-7]，將水合物藏的壓力降低到平衡分解壓力以下；③注化學劑法^[8]，指注入化學藥劑，比如甲醇或者乙二醇以改變水合物平衡生成條件。加拿大、日本、美國等國在2002年聯合對Mallik地區5L-38井開展了小尺度下天然氣水合物注熱試采，對深度為907～920m區間共13m厚的水合物層注入80℃的熱流體進行了5天多的加熱法試生產，共生產出468m³天然氣，證實了通過熱激法開采水合物的可行性^[9]。

目前國際上利用實驗研究熱力法開采甲烷水合物的報道僅限于一維^[5，10]、二維^[11]模擬，而實際上，水合物藏是個三維礦場。為了更加真實地了解水合物的開采行為，進行三維水合物開采實驗模擬，特別是在三維尺度上研究水合物的分解行為，意義重大。

一般來說，水合物的電阻率值要高于水或氣的電阻率值，低于氣體在水合物相、氣相和水相等體系中的電阻率值。水合物沉積物產氣的過程中，水合物逐漸分解成水和氣，引起沉積物電阻率值隨時間而變化。因此，水合物分解過程中的電阻率變化可以用來表征水合物沉積物的變化特征^[12-13]。目前水合物生成分解過程的電阻率特性實驗研究僅限于小型反應釜，三維開采實驗過程中的電阻率變化研究還未見報道。

筆者利用二維水合物反應釜，研究了甲烷水合物在多孔介質中生成及利用雙水平井注熱開采水合物實驗過程中電阻率的變化特性。

1　實驗

1．1　實驗裝置

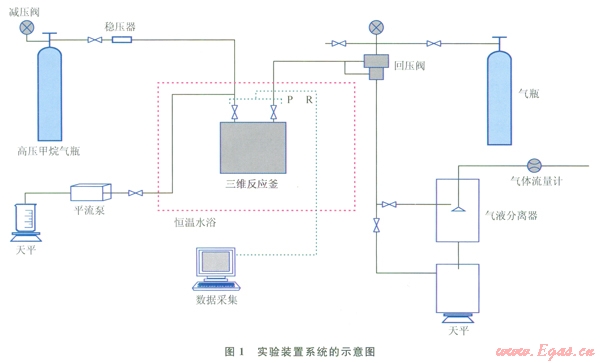

圖1為實驗裝置系統的示意圖。實驗系統的主要組成模塊有供液模塊、穩壓供氣模塊、反應釜、環境模擬模塊和數據采集模塊。供液模塊主要包括平流泵、中間容器、加熱罐。系統核心部件為三維高壓反應釜，由316不銹鋼制成，耐壓25MPa，釜內為正方體，有效容積為5.832L。三維反應釜放置于恒溫水浴中。反應釜中布置有多組測點及井。

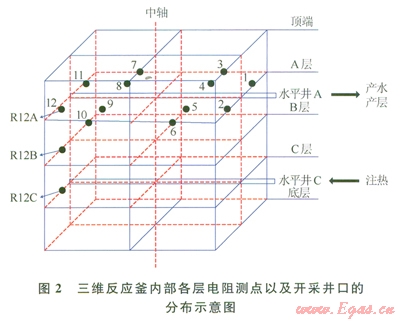

圖2繪出了三維反應釜內部各層電阻率測點以及開采井口的分布示意圖。從圖2中可以看出，共有l2×3個電阻測點以及分別位于A、C兩層的中心水平井。本實驗中，反應釜注熱井為底層水平C井，出口為與注熱井在同一垂直截面上的頂層水平A井。實驗中，壓力由Trafag制造的NAT8251.7425型壓力傳感器測量，測量范圍為0～25MPa，精度為±0.02MPa。溫度由Ptl00鉑電阻測量，測量范圍為-20～200℃，精度為±0.1℃。蒸餾水由平流泵注入，通過中間容器，經過加熱罐后被加熱為高溫蒸汽進入釜內。平流泵為北京創新通恒有限公司制造的P3000型，流量范圍為0～50mL／min，精度為±0.001mL／min，壓力范圍為0～25MPa。加熱罐由南通飛宇有限公司制造，可加熱水至30～190℃，精度為±0.1℃。供氣部分包括甲烷氣瓶、壓力調節閥、穩壓器、氣體流量計等，氣體流量計采用北京七星D07型質量流量控制器，量程為0～10L／min，測量精度為l％。’實驗所用氣體為99.9％的純甲烷氣體，由佛山華特氣體有限公司提供。

1．2　實驗方法

將石英砂填塞進反應釜中作為多孔介質，石英砂的大小為300～450mm，孔隙度約為48％。對系統進行2次排空，排出系統中殘余的空氣等雜質。通過平流泵向反應釜內注入適量的去離子水。將恒溫水浴的溫度設置到預定的水合物合成所需溫度，本次實驗工作溫度為8.0℃，然后注入甲烷氣體，使反應釜內壓力升高到20MPa，關閉反應釜進出口閥門，使系統保持定容狀態，水合物開始生成，釜內壓力逐漸下降。在生成過程中每隔5min記錄電阻率、壓力等參數變化。

甲烷水合物在8℃的環境溫度下生成完成，水合物飽和度約為30％，保持恒溫水浴溫度恒定不變(8℃)，抽空水夾層冷卻水，四壁形成絕熱邊界，上、下蓋層為等溫邊界條件。將預熱罐溫度設為預設溫度，待其溫度穩定后，設定流速，利用旁通閥預熱管路，預熱完成后打開進口閥開始注熱。

此時的釜內溫度為8℃，通過計算，得到在8℃時體系的相平衡壓力為5.6MPa，所以設定的出口壓力要低于此時水合物的相平衡壓力，本實驗設定的出口壓力為4.7MPa。當反應釜內壓力降至4.7MPa時，開始注熱，注熱水速度為20mL／min，注熱溫度為160℃。當產氣量逐漸降低至0時，認為不再有水合物分解，關閉進口和出口閥門，開采實驗結束。然后調節回壓閥將體系壓力緩慢降低至大氣壓，釋放剩余甲烷氣。在開采過程中每隔10s記錄電阻率、壓力等參數變化。

2　結果與討論

2．1　生成過程

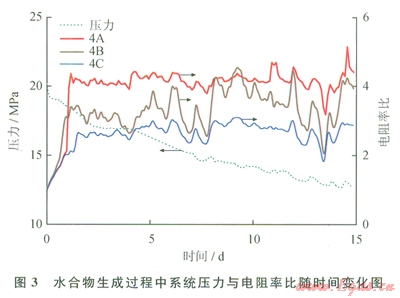

在本項研究中，甲烷水合物生成過程歷時約15天，在此過程中反應釜系統壓力由20MPa下降至12MPa。由于本工作所用電極對的電阻探頭在反應釜中間距不一致，在這里，筆者同樣利用實驗過程中實時的電阻率值與實驗開始前的電阻率的比值作為比較的參數。圖3是在水合物生成過程中系統壓力與電阻率比隨時間變化圖。圖3中以4A、4B和4C作為參考點，研究生成過程中A、B、C 3層的電阻率變化區別。如圖3所示，在甲烷水合物生成的第一和第二天電阻率值同時快速升高，表明在位于4A、4B、4C處的水合物迅速生成。然而在水合物生成的余下約l3天的時間中，系統壓力持續下降，表明反應釜中的水合物在持續生成，但是電阻率并沒有明顯上升趨勢。這有可能是由于位于4A、4B、4C測點處水合物在前兩天的牛成中已經達到飽和狀態，電阻率無法再升高，而水合物在其他地區繼續生成。說明水合物在反應釜內各點的生成并不是同步的。

此外，還可以發現由A層至C層，電阻率的升高量逐漸降低，表明水合物生成量依次減少。這主要是由于在水合物生成過程中反應釜內的水的分布是不均勻的，由于重力的原因，下層(C層)的水的飽和度較高，相對來說氣水接觸面較小，所以水合物更難生成。

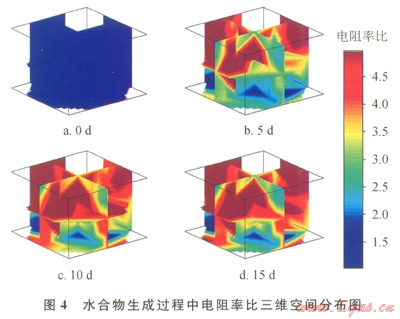

圖4是水合物生成過程中電阻率比三維空間分布圖。如圖4所示，隨著時間的增加，水合物藏的水合物量逐漸增加。從水合物的電阻率三維分布來看，還可以發現水合物的分布并不均勻，驗證了圖3水合物生成不同步的結論。并且發現水合物在邊界區域明顯多于中心區域，這是由于邊界區域傳熱速率較快導致水合物生成速率較快，同樣的現象在其他實驗中也被報道過，此現象被稱為“爬壁效應”^[14]。

對比圖4a與圖4b發現電阻率變化量較大，而對比圖4c與圖4d發現電阻率變化較小。但是圖3中的壓力在整個水合物生成過程中是均勻下降的，表明水合物生成速率較穩定，并沒有明顯的減慢趨勢。所以可以認為，電阻率與水合物飽和度并不是呈完全的線性關系。當水合物的飽和度升高到一定程度時，電阻率變化減緩。這是由于當多孔介質中生成一定飽和度的水合物時，水合物會將多孔介質中的通道阻塞，引起電阻率迅速上升；但當飽和度繼續上升時，電阻率則變化不大。

2．2　開采過程

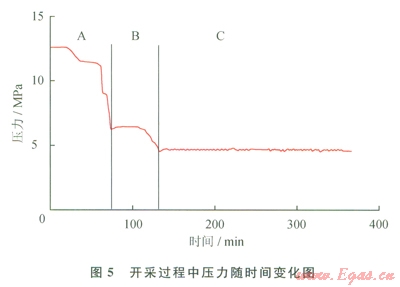

圖5為開采過程中系統壓力隨時間變化圖。如圖5所示，根據壓力的變化可以把整個開采階段分為3個階段，分別為階段A、階段B和階段C。其中，在階段A中，壓力由生成結束時的12MPa降低至6.5MPa，而6.5MPa高于此時水合物藏溫度8℃所對應的相平衡壓力(5.6MPa)，也就是說在階段A中水合物并不分解，所以此階段被稱為自由氣釋放階段。在階段8中，壓力由6.5MPa降低至4.7MPa，在此階段中，由于系統壓力低于相平衡壓力導致水合物開始分解，所以此階段被稱為降壓開采階段。在階段C中，壓力穩定在4．7 MPa附近幾乎不變，并且開始通過水平井C注熱開采水合物，所以此階段被稱為注熱開采階段。

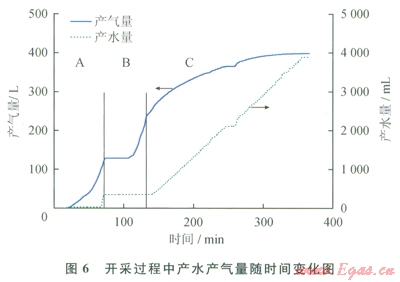

圖6為開采過程中產水、產氣量隨時間變化圖。如圖6所示，水合物開采過程一共歷時366min。3個開采階段的特性分別如下：自由氣釋放階段A中，逐漸產氣約ll5L，并在產氣即將結束的時候開始產水，共產水約400mL，此階段中的產氣和產水都是原先貯存于水合物藏中的自由氣和自由水；降壓開采階段B中，首先靜置了約30min后，再進行降壓分解實驗，在降壓過程中共產氣約120L，但是沒有更多的水產出；注熱開采階段C中，共產氣約l50L，產氣速率隨著開采過程的進行而降低，最終降低至0。這是由于水合物藏中的水合物逐漸分解完，水合物分解量減小從而導致產氣速率降低。并且在整個水合物注熱開采過程中，產水速率基本保持不變(約為20mL／min)，基本與注水速率保持一致。

下面研究一下這些開采現象所對應的電阻率變化規律。仍然以4A、4B和4C測點的電阻率為例，研究開采過程中電阻率的變化。圖7為開采過程中電阻率隨時間變化曲線。如圖7所示，在自由氣釋放階段A中，首先由于自由氣的大量放出，導致中層4B和下層4C電阻率下降較為明顯，而在上層4A測點電阻率反而略有上生，這表明氣體通過上層水平井流出，導致各層電阻率變化，并且在自由氣釋放階段的后期由于產水導致中、下層電阻率的上升；在降壓開采過程中，由于水合物分解導致電阻率緩緩下降，但是不明顯，這主要是由于降壓分解降低水合物飽和度，但是并未降低至上文中提到的可以明顯影響電阻率的水合物飽和度值，所以下降并不明顯；在注熱開采初期，由于大量水合物分解導致氣體和水的流動性較大，所以水合物藏內的電阻率變化具有一定隨機性，不過隨著注熱的進行，水合物逐漸分解完，導致電阻率總體呈下降趨勢。

通過對圖7的分析可以發現，在水合物開采過程中，電阻率不僅隨水合物分解的變化而變化，而且還與開采過程中的流體流動有著較大的關系，所以利用電阻率作為水合物開采的特征指標時需要排除流體流動的干擾。

圖8是水合物分解過程中電阻率比三維空間分布圖。如圖8所示，圖8-a為開采前的水合物電阻率比三維分布圖，此時所有測點的電阻率比均為初始值l。圖8-b為開采第l22分鐘的電阻率比三維分布圖，此時水合物開采處于降壓開采階段，可以看見水合物藏內的水合物開始分解，并且分解主要集中于上層，這可能是由于開采井位于上層的原因。而圖8-c和圖8-d分別為第244分鐘和第366分鐘的電阻率比云圖，可發現水合物藏中的電阻率比持續下降，表明水合物持續分解。并且在第366分鐘(圖8-d)達到最低。

通過三維云圖(圖8)還可以發現，在開采過程中上層和邊界區域的電阻率下降幅度較大，這主要是由于生成過程中水合物在這些區域生成較多，飽和度較高，所以在分解中相應的這些區域的電阻率變化也更大。

3　結論

通過研究多孔介質中三維甲烷水合物生成和分解實驗過程中的電阻率變化，得出了以下結論。

1)甲烷水合物在多孔介質中的生成并不同步，并且發現水合物在邊界區域明顯多于中心區域，此現象被稱為“爬壁效應”。

2)電阻率隨著水合物的生成而升高，并且隨著水合物的分解而下降。但電阻率與水合物飽和度并不呈完全的線性關系。當水合物的飽和度升高到一定程度時，電阻率變化減緩。

3)在水合物開采過程中電阻率不僅隨水合物分解的變化而變化，還與開采過程中的流體流動有著較大關系，所以利用電阻率作為水合物開采的特征指標時需要排除流體流動的干擾。

參考文獻

[1]MAKOGON Y F，HOLDITCH S A，MAKOGON TY．Natural gas hydrates-A potential energy source for the 21^st century[J]．Journal of Petroleum Science and Engineering，2007，56(1／3)：14-31．

[2]COLLETT T S．Gas hydrates as a future energy resource[J]．Geotimes，2004，49(11)：24-27．

[3]SLOAN E D．Fundamental principles and applications of natural gas hydrates[J]．Nature，2003，426(6964)：353-359.

[4]CASTALDI M J，ZHOU Y，YEGULALP T M．Downhole combustion method for gas production from methane hydrates[J]．Journal of Petroleum Science and Engineering，2007，56(1/3)：176-185．

[5]LI X S，WAN L H，LI G，et al．Experimental investigation into the production behavior of methane hydrate in porous sediment with hot brine stimulation[J]．Industrial& Engineering Chemistry Research，2008，47(23)：9696-9702．

[6]TANG L G，LI X S，FENG Z P，et al．Control mechanisms for gas hydrate production by depressurization in different scale hydrate reservoirs[J]．Energy&Fuel，2007，21(1)：227-233．

[7]SUN X，NANCHARY N，MOHANTY K K．1-D modeling of hydrate depressurization in porous mediaEJ]．Transport in Porous Media，2005，58(3)：315-38．

[8]LI G．LI X S，TANG L G，et al．Experimental investigation of production behavior of methane hydrate under ethylene glycol injection in unconsolidated sediment[J]．Energy＆ Fuel，2007，21(6)：3388-3393．

[9]COLLETT T S．Results at Mallik highlighl progress in gas hydrate energy resource research and development[J]．Petrophysics，2005，46(3)：237-243．

[10]LEE J．Experimental study on the dissociation behavior and productivity of gas hydrate by brine injection scheme in porous rock[J]．Energy&Fuel，2010，24：456-463．

[11]sAsAKI K，ONO S，SUGAI Y，et al．Gas production system from methane hydrate layers by hot water injection using dual horizontal wells[J]．Journal of Canadian Petroleum Technology，2009，48(10)：21-26．

[12]REN S R，LIU Y J，LIU Y X，et al．Acoustic velocity and electrical resistance of hydrate bearing sediments[J]．Journal of Petroleum Science and Engineering，2010，70(1／2)：52-56．

[13]ZHOU X T，FAN S S，LIANG D Q，et al．Use of electrical resistance to detect the formation and decomposition of methane hydrate[J]．Journal of Natural Gas Chemistry，2007，l6(4)：399-403．

[14]YANG X，SUN C Y，SU K H，et al．A three-dimensional study on the formation and dissociation of methane hydrate in porous sediment by depressurizaLion[J]．Energy Conversion and Management，2012，56：1-7．

本文作者：李小森  馮景春  李剛  王屹

作者單位：中國科學院可再生能源與天然氣水合物重點實驗室

  中國科學院廣州能源研究所天然氣水合物研究中心

  中國科學院大學
