摘 要

摘　要：中國目前所發現的水合物藏缺乏下伏流動層，比較接近有上、下蓋層的Class 3水合物，業內對其開采的經濟性和能效比有質疑且相關研究成果鮮見。為此，采用HydrateResSim模擬水

摘　要：中國目前所發現的水合物藏缺乏下伏流動層，比較接近有上、下蓋層的Class 3水合物，業內對其開采的經濟性和能效比有質疑且相關研究成果鮮見。為此，采用HydrateResSim模擬水平井加熱減壓聯合開采Class 3水合物，研究了其開采的能效比、氣水比、采收率等參數。首先定義水合物開采所獲得的天然氣的熱值和水合物開采過程輸入物藏熱量之比為水合物開采的能效比(EER)，采用能效比對水合物開采過程進行評價；然后，設定開采井的溫度為42℃，在0.2P0(P0為水合物藏初始壓力，1.383×10⁷Pa)、0.5P0、0.8P03種壓力條件下進行水平井加熱減壓聯合開采模擬。結果發現：①開采前期能量消耗大，產水量多；②只有在0.2P0、42℃條件下，氣水比長期大于l00，采收率在50％左右，同時，EER達到l88；③而0.5P0和0.8P0條件下的開采指標較0.2P0小很多。進一步分析0.2P0、42℃條件下水合物開采過程中井內熱流數據，得到加熱只分解了5.28％的水合物，其他大量水合物由減壓驅動力分解，因而能效比較高。結論認為：水平井加熱減壓聯合的方法能夠高效開采Class 3水合物。

關鍵詞：Class 3天然氣水合物  水平井  加熱減壓聯合開采  氣水比  采收率  能效比  高效開采

A simulation study of Class Ⅲ hydrate production with a high efficiency through the depressurization recovery and thermal stimulation in horizontal wells

Abstract：Natural gas hydrate is a poten{ial and alternative energy source．For lack of the flowing layers underlain，the discovered hydrate reservoirs in China belong to Class Ⅲ hydrate pools，which have top and bottom covered layers．However，most domestic scholars still doubt about the economic possibility and energy efficiency ratio(EER)of Class llI hydrate production and no such literatures have ever been found yet．In view of this，the reservoir simulation tool HydrateResSim was adopted to simulate the production process of Class Ⅲ hydrate through the depressurization recovery and thermal stimulation in a horizontal well，which aims to study the indicators such as EER，gas-water ratio，the gas recovery rate，ere．First，EER，defined by the ratio between energy output from hydrate and energy input to dissociate hydrate，was applied to evaluate the possibility of hydrate dissociation through the above two recovery methods in this case study．Then，the simulation conditions were as follows in the horizontal well：well temperature was 42℃；well pressure was 0.2P0，0.5P0，0.8P0 respectively．P0，the initial pressure of a hydrate reservoir，was equal to 1.383×10⁷Pa．The following findings were concluded．a．At the early stage of hydrate production,there is huge energy consumption needed and a great volume of water produced．b．Only when the well temperature is 42℃ and the well pressure 0.2P0，the gas-water ratio will be kept above l00 for a long time，the gas recovery rate about 50％，and the EER up to 188，the indicators of which are all much bigger than those under the other two well pressures．Furthermore，through the analysis of other heat flow values in the case of 0.2P0,it was found that only about 5.28％hydrate was dissociated by the thermal stimulation；and the others were all by the depressurization recovery．That could explain why the EER in this case is much higher．In conclusion，this study proves that the depressurization recovery and thermal stimulation in a horizontal well will be an economic strategy to achieve the hydrate production under a certain condition；and further studies are needed to demonstrate more than that．

Key words：Class Ⅲ hydrate，horizontal well，depressurization and thermal stimulation，gas-water ratio，recovery rate，energy efficiency ratio(EER)

天然氣水合物(以下簡稱水合物)中蘊含的巨大能源資源量引起了許多國家的關注，其中既包括中國、日本、韓國等常規能源缺乏的國家，也包括美國、加拿大、俄羅斯等常規能源豐富的國家^[1-2]。日本已制定了開采南海海槽天然氣水合物的長期規劃，同時也計劃在近期進行生產性測試^[3-5]。

依據水合物藏的儲層構造、地球物理特性等，Moridis將水合物藏分為4類：Class l、Class 2、Class3、Class 4^[6-8]。其中Class 3的特征為：上、下層為非滲透層，中間層為水合物結構的水合物藏。Class l、class 2這兩類水合物藏具有經濟開采價值，能夠進行工業級開采^[7-9]。而Class 3、Class 4水合物藏，專家們擔心其開采的經濟性和能效比^[10-11]。特別是Class 4水合物，雖資源總量巨大但飽和度低，水合物分散于整個物藏，開采難度大^[9-10]。

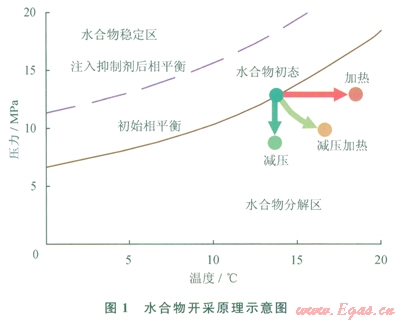

水合物開采的原理就是通過一定的方法，將水合物的狀態改變，使原先處于穩定狀態的水合物變?yōu)椴环€(wěn)定狀態，從而發生分解，如圖l所示。目前水合物的開采主要有加熱法、減壓法、注入抑制劑法和置換法。其中加熱法又有多種加熱方式，比如電加熱、注入熱水加熱、注入高溫水蒸氣加熱、電磁加熱以及在原位燃燒加熱等。減壓法則是通過一定的辦法降低水合物所在位置的壓力，使水合物處于低壓分解狀態。抑制劑法可以使用不同的抑制劑來實施，比如注甲醇溶液、氯化鈉溶液等。置換法指的是用二氧化碳置換天然氣的開采方法。上述4種水合物開采方法可以單獨使用，也可以多種方法組合同時使用，如圖1所示的減壓加熱聯合開采法。這些方法應根據物藏條件靈活使用，也可以針對一個物藏的不同開采階段選用不同的開采方法。



減壓法被認為具有比較好的能量效率，即能效比高。但是目前發現的水合物藏，不能只依靠單一的減壓法而將水合物開采出來。麥索雅哈氣田的水合物減壓開采，多年來也都依靠往水合物層注入熱力學抑制劑，才得以順利開采部分水合物。加熱法能夠快速分解水合物，但是加熱法的缺點是投入成本高、能效比低。需要指出的是，加熱開采水合物最為重要的作用在于防止二次水合物和冰的形成。注入熱力學抑制劑法難以采用，其原因除了成本高以外，還因為會帶來環境污染，而且對于無流動性底層的水合物，抑制劑無法接近待分解的水合物，難于發揮其作用。二氧化碳置換開采法工程實施困難、置換效率也不高，工藝條件也需要進一步探索研究。

減壓法能效比高，而為確保不形成二次水合物和冰，還需要加熱。中國目前發現的水合物都沒有流動性底層且滲透性低，采用水平井有可能克服這個制約。所以針對中國的水合物藏，應采用水平井減壓法和加熱法聯合的方式進行開采。

人們希望能夠采用恰當?shù)姆椒?，使得水合物開采過程中能量消耗盡可能少，使水合物在開采過程中有高的能效比。鑒于中國目前在青海祁連山和南海海底發現了天然氣水合物且物藏總量大、物藏各參數良好^[11-13]，加之南海水合物缺乏明顯的流動性底層，比較接近Class 3物藏^[14]，筆者使用HydrateResSim模擬C1ass 3水合物開采，以考察水合物開采過程中的氣水比、采收率、能效比等油氣開采參數。同時利用模擬所得井內熱流數據，進一步研究了水平井加熱減壓聯合開采過程中，減壓和加熱對水合物分解的貢獻。通過孔隙滲流理論，驗證水合物分解過程中的熱流數據。進而據此對水平井加熱減壓聯合開采Class 3水合物是否符合工業油氣開采要求及能否高效開采做出判斷和評價。

1　開采過程及各指標的計算

1．1　Class 3水合物藏開采

假設Class 3水合物層滲透率為75mD^[15]，為更接近實際情況，上、下層滲透率均采用45mD。模擬采用截面為0.2m×0.2m的水平井，水合物藏尺寸為80m×400m×1m。物藏其余參數列于表l，未列出的參數為軟件默認設置參數^[16]。

在Z軸方向(豎直方向)，水合物層細分為Dz=0.2-1m的網格。而上下層在Z方向上，單個網格lm或2m，Z方向共離散成55個間隔。在Y方向(寬度方向)，400m被分為3個網格，兩側網格均為l99.9m，中間網格為0.2m，用做開采井。X方向為1m單個網格?？偩W(wǎng)格數為l65(55×3)。最頂層和最底層的6(3×2)個網格作為邊界網格(恒溫、恒壓)，離散所得的網格如圖2所示。開采井在網格正中心，圖3為井的放大圖，圖3中示意了流體流向。井內溫度壓力條件根據模擬需要進行相應設置。井溫度設定為42℃(恒溫)，壓力設置為0.2P0、0.5P0、0.8P0 (恒壓)3個級別進行模擬開采。





1．2　氣水比

氣水比是衡量水合物開采過程流體收集效率的重要指標。井內收集到的氣體體積與收集到的水的體積的比值定義為氣水比。開采過程氣水比衡量了開采的效率。氣水比顯示的是收集到的流體中，多少成分為產品，多少為水。

1．3　采收比

采收比也是油氣工業的重要指標，目前普遍的油氣開采，采收比在0.3～0.6之間就被認為具有開采價值。當然，采收比和物藏特性、物藏的地質結構以及開采方法也有關。通常油氣行業所說的采收比，指開采過程收集到的資源量和物藏中的資源含量之比。對于水合物的采收比，這里指的是開采井內收集到的氣體體積和水合物分解出自由氣的體積比。水合物分解氣并沒有完全流入開采井，而有一部分氣體始終留在物藏內。既可以從總量上計算采收比，也可以從分解過程來計算采收比。

1．4　加熱減壓分解水合物貢獻計算

井的高溫和低壓條件將促使水合物分解。同時，多孔介質中的水合物的分解將提高物藏的流動性，進而促進降壓和加熱驅動力分解水合物的效果，使得水合物藏進一步分解，從而形成良性循環。這樣將使更多的水合物分解，最終達到開采目的。

加熱所消耗能量可以從模擬結果的熱流數據文件中得到。氣水流體流入低壓井，而熱流則從中心井向物藏四周傳遞。HydrateResSim模擬結果文件中Conx_Time_Series文件中的Heat_flow就是該熱流值^[16]。通過加熱熔化水合物藏中的水合物所需能量可以按照水合物分解焓計算得到，記為Qdis。模擬過程從井內流人物藏的能量可以通過對熱流在時間上積分得到，記為Q。Q和Qdis之比作為加熱所分解水合物的貢獻因子，記為h：



式中h表示加熱貢獻因子；Q表示模擬井內流人物藏的能量；Q拙表示水合物分解所需能量。

Qdis=E×m^mol        　　　        (2)

式中E表示水合物分解得到lmol甲烷的焓54.27kJ／mol；m^mol表示水合物分解得到的氣體摩爾體積。

1．5　孔隙滲流傳熱計算

開采水合物，本質上就是孔隙地質層中多相多元系統的傳熱與傳質問題，符合多孔介質滲流理論。水合物開采模型假設前提為開采過程滿足達西定律，也就是認為水合物開采過程為層流自然對流，滿足多孔介質層流傳熱傳質規律。所以可以結合模擬開采數據，手動計算物藏中換熱大小，井單元流向物藏熱流為記為F：

F=FC+FV       　　　   　　    (3)

式中F表示手動計算井內流入物藏的熱流；FC表示導熱熱流功率；FV表示滲流換熱功率。



式中A1表示導熱面積0.4m²(井左右網格對井導熱距離大，其導熱熱流忽略)；l表示導熱系數，其中lrock表示地層骨架(沙石)導熱系數，3.1W／(m·K)，占0.6的空間，有效導熱系數為1.86W／(m·K)，lrock表示水的導熱系數0.58W／(m·K)，孔隙度為0.4，飽和度為0.5，有效導熱系數為0.12W／(m·K)；DT表示井和其周圍網格間溫差，來自模擬結果文件；L表示導熱距離0.35m，井中心到上下網格中心距離。

FV＝hA2DT 　　　　　　　　　　　　　(5)

式中h表示換熱系數；A2表示換熱面積0.8m²井表面積；DT表示換熱溫差，來自模擬結果文件。

井內換熱視為平板加熱^[18]，換熱系數由下式確定：



式中NU表示努賽爾數；h表示換熱系數；l表示特征長度0.33m，4倍面積除以潤周得到特征長度；lwater表示水的有效導熱系數，0.12W／(m·K)；Pr表示普朗特數，取飽和水40℃時的值；Re表示雷洛數。

Re=rvl/m     　　　　　　 　　　　  (7)

式中r表示水的密度；v表示水的滲流速度；l表示特征長度0.33m；m表示水的動力學黏度，取40℃飽和水黏度值。

1．6　能效比計算

模擬過程從井內流入物藏的能量可以通過對熱流在時間上積分得到，記為Q。收集到的天然氣按理想情況下的高熱值計算，所獲得熱量記為Qpo，Qp和Q之比，就是本文所定義的水合物開采過程的能效比。能效比可以評價水合物開采的可行性和經濟性。該值對于現在成熟的油氣開采技術，平均水平為100左右。也就是，投入l份能量，開采得到的資源能提供100份左右的能量，這種方案被認為具有經濟性，在能效上，被認為具有較好的投入產出比。



式中EER表示能效比；Qp表示水合物開采所得天然氣的燃燒熱；Q表示模擬井內流人物藏的能量。

Qp＝qmg      　　　　　　  　　   (9)

式中q表示天然氣的高熱值37.5 MJ／m³；mg表示井內累積收集的氣體體積。

2　結果與討論

2．1　氣水比

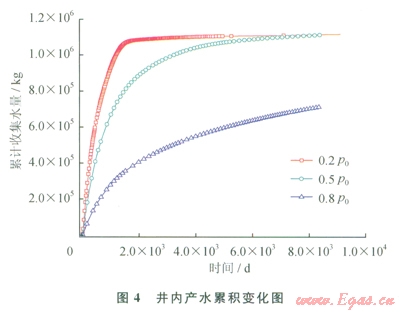

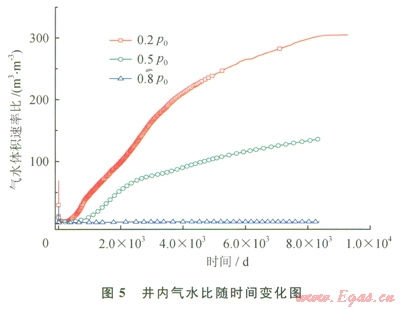

從上述研究成果町以得出，在0.2p0條件下，水合物藏中水合物全部分解，井內收集到3.4×10⁵m³的氣體。圖4為0.2p0、42℃，0.5p0、42℃，0.8p0、42℃這3種條件下，井內收集水的累積變化圖。從圖4中可以看出，產水集中在開采前期1500d，后期產水速率小。在0.5p0、42℃，0.8p0、42℃條件下，也有較大量的水被收集，表明也有較大量的水合物被分解了。圖5為整個開采過程中3種條件下，井內氣水比隨時間的變化圖。從圖5可以看出，0.2p0、42℃條件下，氣水比一直在增加，最大值達到304；而0.5p0、42℃條件下，氣水比增加緩慢，最大達到136；0.8p0、42℃條件下氣水體積比一直接近0，開采后期也沒有改善。可以看出，在井內壓力高時，井和物藏間的壓差不夠大，整個開采過程，分解后的自由氣并沒有大量流人開采井內?？梢姕p壓驅動力對于分解后自由氣在井內的收集非常重要。物藏和井之間壓差太小，自由氣一直留在物藏內，無法在井內被收集。





2．2　采收比

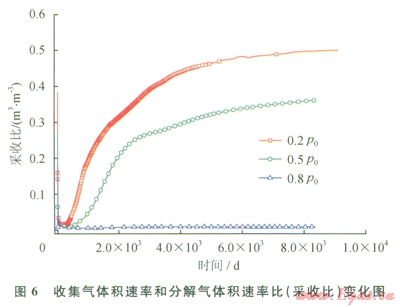

如果水合物已經分解，分解氣體不能夠流入井內被順利收集，那么這種技術就沒有任何經濟價值和意義。因此井中的流體流動對水合物的開采是非常重要的。圖6為3種開采條件下，井內收集氣體積速率和水合物分解氣的體積速率比(采收比)隨時間的變化圖。在開采初期，水合物分解速率大，分解氣體積速率也大，而井內收集速率較小，所以采收都比較低。而在開采后期，分解氣體積速率小，收集速率比較平穩，所以開采后期采收比根據井和物藏間壓差不同而變化較大。在0.2P0、42℃情況下，采收比在開采1000d左右增加到0.3，而0.5P0、42℃情況下，則在2000d左右才達到0.3，而0.8P0、42℃條件下，采收比始終接近于0。水合物藏總含氣量為6.8×10⁵m³，0.2P0、42℃條件下，井內氣體累積收集量為3．4×l0⁵ m³，總采收率為0.5。當氣體收集到2.1×10⁵m³，總的采收率約為0.3，0.8P0，42℃條件下，總采收比接近0。由此可以看出，減壓驅動力對采收比也有著非常大的影響。



2．3　加熱貢獻計算

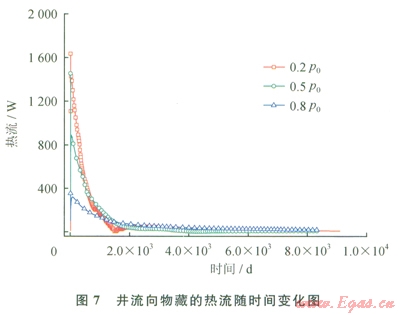

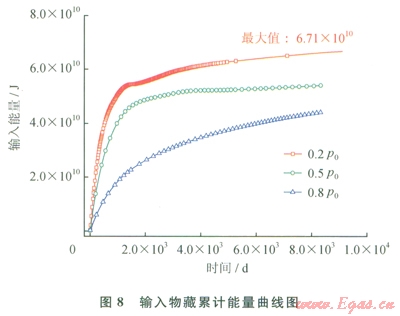

用80m×400m×1m水合物藏開采模擬所得數據，結合開采物藏和井的參數，可計算減壓和加熱對水合物分解的貢獻。水合物藏中水合物總質量為3.6×10⁶kg。由式(2)可得，完全通過加熱熔化需要能量1.27×10¹²J。圖7為井流向物藏的熱流隨時間變化圖。對圖7熱流進行積分，得到輸入物藏累計能量變化曲線(圖8)。在0.2P0、42℃條件下，輸人物藏的能量最大，為6.71×10¹⁰J。井內溫壓條件為0.5P0、42℃時，輸入物藏的能量為5.39×10¹⁰J，0.8P0、42℃時，輸人物藏能量為4.39×10¹⁰J。由式(1)可得，在0.2P、42℃條件下，加熱分解了5.28％的水合物，其余的水合物由減壓驅動力所分解。而在另外兩種井內溫度壓力條件下，加熱分解的水合物量多一些，而減壓所分解的水合物量相比更少一些。

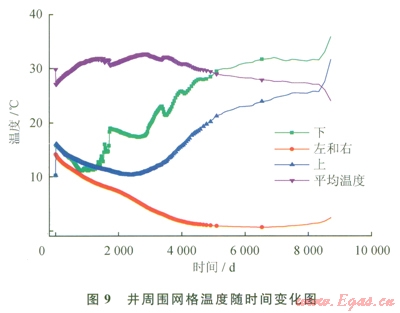

流入井內的熱流可以通過手動計算得到印證。下面只對0.2P0、42℃條件下數據進行計算。圖9為0.2P0、42℃條件下，井周圍網格溫度隨時間變化圖。井網格和其相連4個網格間溫度差及其平均值都列于圖9中，井溫度為定值42℃，平均溫差由如下式定義：

平均溫差＝42-(上+左+右+下)／4 　　　　　　   (10)

從圖9中可以看出，8500d內，井和周圍網格溫差平均值為30.3℃。因為左右網格中心和井網購中心距離大，井對左、右網格的導熱熱流忽略不計。只考慮上、下網格，導熱距離0.35m。骨架有效導熱系數為1.86W／(m·K)，水的有效導熱系數為0.12W／(m·K)。由式(4)，骨架導熱功率64.4W，水導熱功率4.1W，所以總的導熱熱流為68.5W。

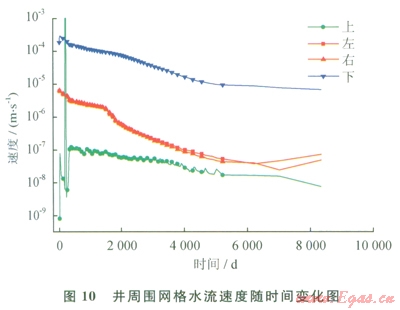

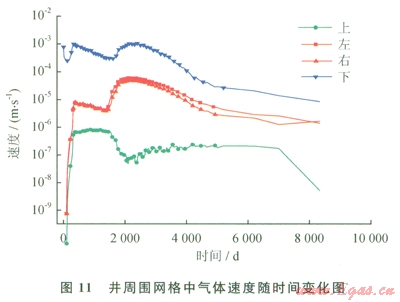

孔隙滲透換熱能夠?qū)⒛芰總魅宋锊?。圖l0為井周圍網格水流速度隨時間的變化圖。左、右和下表示網格中水流向井內，而上則表示井從上流入其正下方網格。圖10中下表示正上方網格流人下方井內水流速率，也就是圖10中“下”表示的曲線，該速率遠高于其他3個方向的速率。圖ll為井周圍網格中氣體速率隨時間變化圖。同樣是上方網格流向正下方井內氣體速率最大，也就是圖ll中“下”表示的曲線。氣流和水流的速率數量級均為l04m／s。由于甲烷氣導熱系數約為0.03W／(m·K)，遠低于液態水的導熱系數，其換熱可以不計算，這里只計算水的對流。





通過式(7)，可以計算得到Re約為4，Pr在40℃為4.32，水的有效導熱系數為0.12W／m·K。由式(6)，得到換熱系數為0.79W／(m²·℃)。換熱面積0.8m²，可以得到滲流換熱功率為l9.1W。模擬的8500d，井內流入物藏的能量6.71×10¹⁰J，模擬井內流人物藏的功率為91.4W。而手動計算井內流人物藏的熱流值，由式(3)手動計算的熱流值為87.6W，比較接近模擬井內流人物藏的功率。

2．4　能效比計算

開采井內收集到3.4×10⁵m³氣體。將所獲天然氣按高熱值計算，將產生1.26×10¹³J能量。輸入水合物藏的加熱能量為6.71×10¹⁰J。通過式(8)可算得，水合物開采能效比(EER)為188。

實驗窒級別模擬開采測試表明，開采獲得天然氣熱值只有加熱熱水所消耗能量的16％，也就是說這種條件下的能效比為0.16^[19]。而Sloan通過計算Class 4水合物的開采，在物藏孔隙度為0.3，飽和度為0.03時，水合物分解氣體熱值能將水合物藏的溫度提高l9℃。Sloan的估計方法不方便計算能效比，但在這樣的情況下，能效比較大^[20]。筆者通過水平井加熱減壓聯合開采，其能效比達到188，這與Kurihara在水合物藏屬性良好情況能效比可達200左右，也是相符合的^[3]。

當然，上面的加熱分解水合物貢獻，能效比計算沒有考慮開采過程井內低壓條件的獲得所需能量，也沒有考慮開采后氣水分離能耗。同時，模擬限定水合物藏的狀態處在水合物的相平衡邊界上。

3　結論

通過對80m×400m×1m水合物藏開采模擬，分析了井內壓力為0.2p0、0.5p0、0.8p0，溫度為42℃條件下的各開采指標?？傮w上看，井內壓力越低越有利于開采。開采過程中氣水比、采收比都隨井內壓力降低而增大。同時各種開采條件下，開采前期水合物分解多，產水量大；開采后期，井內流體中氣體產品成分增加。開采過程流人物藏能量較小，水合物分解主要依靠減壓驅動力。加熱驅動力分解了5.28％的水合物，其余的水合物由減壓驅動力分解。水合物開采能效比為l88。這表明，水平井加熱減壓聯合的方法能夠高效開采Glass 3水合物。



參考文獻

[1]KVENVOLDEN K A．Methane hydrate-A major reservoir of carbon in the shallow geosphere[J]．Chemical Geology，1988，71(1／3)：41-51．

[2]KVENVOLDEN K A，ROGERS B W．Gaia′s breath-global methane exhalations[J]．Marine and Petroleum Geology，2005，22(4)：579-590．

[3]KURIHARA M，OUCHI H，NARITA H，et al．Gas roduction from methene hydrate reservoirs[C]//The 7^th International Conference on Gas Hydrates．Edinburgh：ICGH，2011．

[4]Japan’s Methane Hydrate R&D Progfam-Phase l comprehensive report of research results[R]．[S．1．]：Research Consortium  for  Methane Hydrate  Resources  in  Japan．2008．

[5]KURIHARA M，OUCHI H，SATO A，et al．Prediction of performances of methane hydrate production test in the eastern nankai trough[C]∥The 7^th  International conference on Gas Hydrates．Edinburgh：ICGH，2011．

[6]MORIDIS G J，REAGAN M，KIM l，et al．Evaluation of the gas production potential of marine hydrate deposits in the Ulleung Basin of the Korean East Sea[J]．SPE Journal，2009，14(4)：759-781．

[7]MORIDIS G J，KOWALSKY M B，PREUSS K．Depressurization-induced gas production from Class l hydrate deposits[J]．SPE Reservoir Evaluation and Engineering，2007，10(5)：458-480．

[8]MORIDIS G J，REAGAN M T．Estimating the upper limit of gas production from Class 2 hydrate accumulations in the permafrost：1．Concepts，system description，and the production base ease[J]．Journal of Petroleum Science and Engineering，2011，76(3／4)：194-204．

[9]MORIDIS G J，SLOAN E D．Gas production Dotential of disperse  low saturation hydrate  accumulations  in oceanic sediments[J]．Energy Conversion and Management。2007．48(6)：1834-1849．

[10]BOSWEl．I．R，COLLETT T，DAN McConnell D，et al．Joint Industry Project Leg II discovers rich gas hydrate accumulations in sand reservoirs in the Guif of Mexico[J]．Fire in Ice in Methane Hydrate Newsletters，9(3)：1-27．

[11]龐守吉，蘇新，何浩，等．祁連山凍土區天然氣水合物地質控制因素分析[J]．地學前沿，2013，20(1)：223-239．

PANG Shouji，SU Xin，HE Hao，et al．Qilian mountain permafrost hydrate control factors analysis[J]．Geo-science Frontier，2013，20(1)：223-239．

[12]王平康，祝有海，盧振權，等．祁連山凍土區天然氣水合物巖性和分布特征[J]．地質通報，2011，30(12)：1839-1850．

WANG Pingkang，ZHU Youhai，LU Zhenquan，et al．Qilian mountain hydrate distribution and its lithological characters[J]．Geological Bulletin of China，2011，30(12)：1839-1850．

[13]吳能友，張海放，楊勝雄，等．南海神狐海域天然氣水合物成藏系統初探EJ]．天然氣工業，2007，27(9)：1-7．

WU Nengyou，ZHANG Haiqi，YANG Shengxiong，et al．Preliminary discussion on natural gas hydrate(NGH) reservoir system of Shenhu area，northern slope of South China Sea[J]．Natural Gas Industry，2007，27(9)：1-7．

[14]李剛，李小森，陳琦，等．南海神狐海域天然氣水合物開采數值模擬[J]．化學學報，2010，68(11)：1083-1092．

LI Gang，LI Xiaosen，CHEN Qi，et al．Numerical simulation of Shenhu hydrate in South China Sea[J]．Journal of the Chinese Chemical Society，2010，68(11)：1083-1092．

[15]WU N，YANG S，ZHANG H，et al．Gas gydrate system of Shenhu area，northern South China Sea：Wire line logging，geochemical results and preliminary resources estimates[C]//Offshore Technology Confcrence．Houston:Offshore Technology Conference，2010．

[16]MORIDIS G J，KOWALSKY M B，PRUESS K．Hydrate Res Sim User's Manual：A numerical simulator for modeling the behavior of hydrates in geologic media[M／OL][2005-09-01]()<div id=cul_citation_4036259′class='cul_citation'><ahref=’http：//www．citeulike．org／user／

[17]van GENUCHTEN M Th．A closed-form equation for predicting the hydraulic conductivity of unsaturated soils[J]．Soil Science Society of America Journal，1980，44：892-897

[18]楊世銘，陶文銓．傳熱學[M]．北京：高等教育出版社，2009：212．

YANG Shiming，TAO Wenquan．Heat transfer theory[M]．Beijing：Higher Education Press，2009：212．

[19]白玉湖，葉長明，李清平，等．天然氣水合物開采模型研究進展與展望[J]．中國海上油氣，2009，21(4)：251-256．

BAI Yuhu，YE Changming，LI Qingping，et al．hydrate exploiting modeling development review[J]．China Offshore Oil and Gas，2009，21(4)：251-256．

[20]SLOAN E D，KOH C A．Clathrate hydrate of natural gases[M]．New York：CRC Press LLC，2007：571．



本文作者：樊栓獅  楊圣文  溫永剛  王燕鴻  郎雪梅

作者單位：華南理工大學化學與化工學院·傳熱強化與過程節能教育部重點實驗室
