摘  要  川東北YB地區上二疊統長興組礁灘相儲層裂縫及溶蝕孔洞發育，儲集類型為溶蝕孔洞型和裂縫—孔洞型，氣水關系復雜，儲層有效性判別、流體性質識別及產能預測是礁灘相儲層評價的難點。針對該區礁灘相儲層的特征，闡述了成像和偶極測井是解決裂縫、溶蝕孔洞識別及有效性判別的最直接的方法；明確了不同飽和度下電阻率與孔隙度交會、核磁共振測井信息相結合是判別礁灘相儲層流體性質的最有效的方法，尤其能解決裂縫引起的深、淺側向負差異的流體性質識別難題；提出了礁灘相氣層有效厚度與孔隙度乘積的累加可作為產能預測評價指標的認識。所形成的礁灘相儲層測井評價技術將進一步為經濟高效地開發YB地區長興組氣藏提供有力的技術支撐。

關鍵詞  四川盆地  東北  晚二疊世  礁灘相  儲集層  流體性質  生產能力  測井

川東北YB地區上二疊統長興組礁灘相儲層埋深6 500～7 000 m，儲層巖性為溶孔殘余生屑白云巖、含生屑溶孔白云巖、溶孔粒屑白云巖及生屑灰?guī)r等，儲集類型為溶蝕孔洞型和裂縫—孔洞型^[1-4]。

通過對長興組取心段586個樣品統計，平均孔隙度為4.04％，滲透率主要集中在0.1～10 mD之間，儲層以低孔特低滲為主，部分中低孔低滲儲層^[5-7]。

1 儲層有效性評價

YB地區長興組礁灘相儲層非均質性強，裂縫及溶蝕孔洞發育，因此，裂縫及溶蝕孔洞的有效性判別是礁灘相儲層評價的關鍵。前人研究表明，對于海相碳酸鹽巖，當R_D≥10 000 Ω·m時，儲層的有效性較差，一般可視為非儲層^[8]，但川東北YB地區長興組則發育類似高電阻率層(R_D≥10 000 Ω·m)的優質儲層，針對這類儲層，儲層的有效性判別是礁灘相儲層評價的難點。因此，綜合利用斯通利波能量衰減、靜動態圖像信息表征、電成像孔隙度頻率分布信息可達到評價礁灘相儲層有效性的目的。

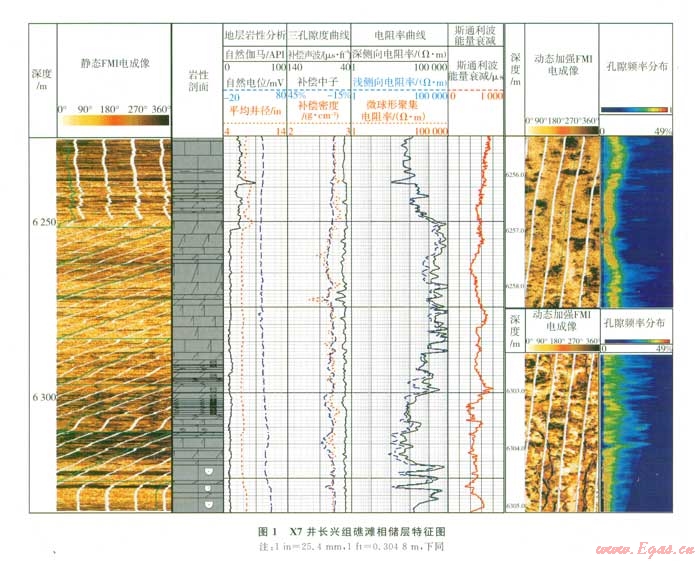

以X7井為例(圖1)，6 252～6 275 m巖性為白云巖，以I、Ⅱ類儲層為主，深側向電阻率值大于10 000Ω·m，靜、動態成像顏色較亮，小洞與小洞之間部分為亮色的高阻區，斯通利波能量強，反映部分溶蝕孔洞連通性不好，孔隙頻率分布顯示局部儲層段呈“雙峰”指示特征，反映縱向上該儲層段次生溶蝕孔洞非連續性分布，其儲層有效性相對較差，綜合分析認為高阻是由于溶洞連通性不好和孤立溶洞高含氣飽和度共同所致，由于該儲層段溶蝕孔洞普遍發育，故雖連通性不好，但通過酸化壓裂改造后可以實現洞洞相通，因此，綜合評價該段高阻層為有效儲層。完井后，對該段高電阻率儲層的有效性進行了評價，經射孔酸壓測試，穩定油壓19.16 MPa，求得天然氣產量為103.592×10⁴m³/d。

相比之下，儲層段6 300～6 325 m也以I、Ⅱ類儲層為主，但深淺雙側向明顯降低，深側向電阻率值為400～1 000 Ω·m，深淺側向呈正差異，斯通利波能量明顯衰減，儲層滲透性好，成像圖上裂縫和溶蝕孔洞非常發育，縱向上呈“片狀”分布，孔隙頻率分布圖顯示儲層段呈連續的“雙峰”指示特征，反映次生孔隙極為發育，儲層有效性好。完井后，對6 300～6 325 m經射孔酸化測試，穩定油壓30.07 MPa，獲得天然氣產量120×10⁴m³/d．

對比分析認為，在相同物性條件下，高電阻率儲層的有效性不及低電阻率儲層的有效性好，但通過酸化壓裂改造后可以改善高電阻率儲層的有效性，從而獲得高產工業氣流。

2 氣水差異識別

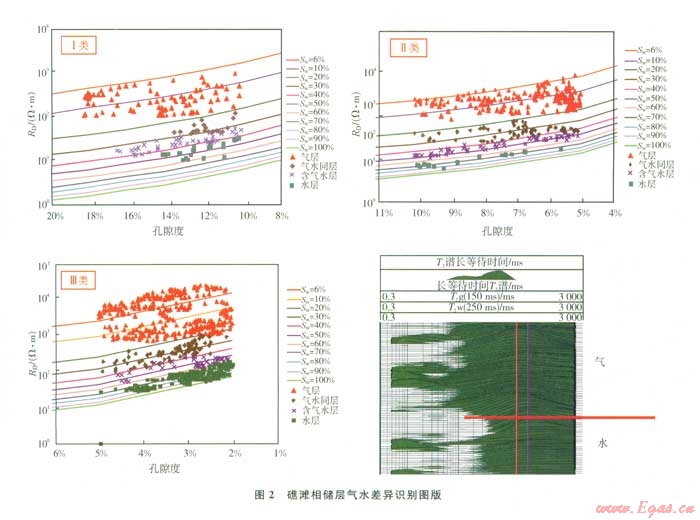

常規和核磁共振測井結合是判別礁灘相儲層流體性質的最有效的方法。礁灘相儲層非均質性強，不同儲層物性對應的孔隙度膠結指數、飽和度指數有所差異，與此對應的氣水差異識別圖版也有所不同。因此，針對這些特征，以φ≥10％、φ=5％～l0％、φ=2％～5％作為礁灘相儲層Ⅰ、Ⅱ、Ⅲ類的物性分類標準，分別擬合了Ⅰ、Ⅱ、Ⅲ類儲層在不同飽和度下電阻率與孔隙度的氣水識別圖版(圖2)，這些圖版是基于密閉取心分析的不同儲層物性的孔隙度膠結指數、飽和度指數的差異而建立的，其樣本點主要是YB地區長興組礁灘相儲層已經測試的電測數據。因此，依據Ⅰ、Ⅱ、Ⅲ類儲層氣水識別圖版，能準確判別出礁灘相儲層的流體性質。

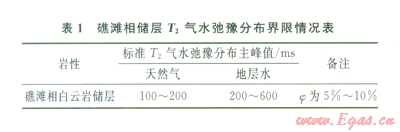

對于礁灘相儲層流體性質識別，核磁共振測井也發揮了極其重要的作用，核磁共振測井不受巖石骨架成分的影響，直接對巖石孔隙中的流體信息進行探測。一般來說，核磁共振測井弛豫過程有3種弛豫作用^[9-10]，包括：表面弛豫、體積弛豫、擴散弛豫。對海相碳酸鹽巖，表面弛豫作用較小，體積弛豫起主要作用，溶蝕孔洞越發育，體積弛豫作用越強，橫向弛豫時間越短，因此，YB地區長興組礁灘相溶蝕孔洞型儲層的標準T₂氣水弛豫分布主峰值主要集中在100～600 ms之間；對于天然氣，其擴散比油或水快得多，氣體的擴散系數和氣體的密度及分子運動速度有關，而氣體的密度及分子運動速度與溫度、壓力有關，隨著壓力增大，氣體密度增大，隨著溫度的升高，分子運動速度加快，分子間碰撞幾率增加，擴散系數增大，橫向弛豫時間越短^[11-13]；對于地層水，當附著于碳酸鹽巖溶蝕孔洞中時，體積弛豫起主要作用。因此，通過上述分析，以測試資料為依據，并結合礁灘相儲層T₂分布譜特征，分析認為礁灘相儲層氣水分布主要表現為：氣層的₂分布譜靠前，水層的₂分布譜靠后(圖2的右下部)。同時，不同儲層物性的核磁共振測井T₂氣水分布值也應存在明顯差異，由于資料的局限性，本次研究僅對了Ⅱ類測試層的T₂氣水分布特征進行了解析，其具體的T₂氣水弛豫分布主峰值界限情況詳見表l。依據核磁T₂分布譜特征，能較為明顯的區分出礁灘相儲層的流體性質。

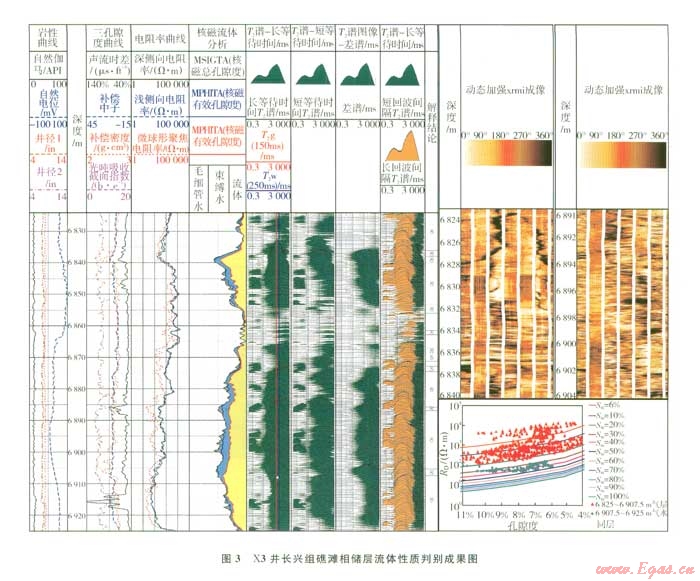

以X3井長興組儲層6 825～6 925為例，巖性為灰質針孔砂狀白云巖，氣測全烴含量由5．645％上升至21．734％，槽面針尖狀氣泡占l5％～20％。測井曲特征反映井深6 825～6 925 m裂縫和溶蝕孔發育，但儲層頂部井深6 830～6 840 m深淺側向呈負差異(圖3)，這是否意味著該段儲層含水?就單單依靠常規測井曲線響應特征，很難對該儲層的流體性質作出準確判斷。

該儲層為Ⅱ類儲層，依據Ⅱ類儲層電阻率與孔隙度交會圖版(圖3的右下部)，指示長興組井深6 825～6 855 m和6 866．5～6 907．5 m含水飽和度小于20％，具明顯含氣響應特征，6 907．5～6 925 m含水飽和度為30％～50％，具含水特征。同時，核磁共振測井響應特征反映井深6 825～6 855 m和6 866．5～6 907．5 m長等待時間T₂布譜靠前，其T₂譜右峰的主峰值為150 ms，具含氣特征，6 907．5 m以下長等待時間T₂分布譜靠后，其T₂譜右峰的主峰值為250ms，具明顯含水特征。依據形成的流體評價標準，將6 825～6 855 m和6 866．5～6 907．5 m井段評價為裂縫-溶孔型氣層，6 907．5～6 925 m井段解釋為裂縫-溶孔型氣水同層。因此，結合成像測井響應特征，綜合分析認為X3井長興組儲層頂部井深

6 830～6 840 m低角度裂縫發育，呈“片狀”分布，縱向上連續性好，是導致該儲層深淺側向負差異的主要原因。

在后期水平井鉆井中，主要針對測井解釋的6 825～6 855 m井段裂縫溶孔型氣層進行水平鉆遇，依據水平段的測井曲線組臺特征，共解釋有效儲層厚度501．9 m，其中I類氣層45．7m、Ⅱ類氣層223．3 m，Ⅲ類氣層232．9 m。完井后，對X3井長興組水平段進行了裸眼替噴測試，在井口壓力41．5 MPa的情況下，天然氣無阻流量達751．61×10⁴ m³／d。綜上所述，利用電阻率與孔隙度交會和核磁共振測井相結合能準確判別礁灘相儲層的流體性質，這將為高效經濟地開發YB地區長興組氣藏提供有力的技術支撐。

3 儲層產能預測

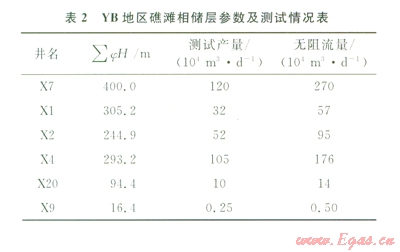

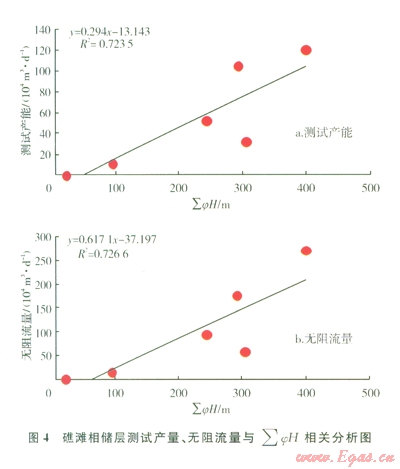

川東北YB地區長興組礁灘相儲層儲集空間主要以溶蝕孔洞型儲層為主，因此孔隙度對產能的控制起到關鍵作用，特別是φ介于5％～l0％的Ⅱ類儲層和φ≥10％的Ⅰ類儲層對產能的貢獻起主導作用。除孔隙度以外，儲層厚度也是控制產能的關鍵因素，由于元壩長興組氣層的含氣飽和度整體較高，不同物性的氣層飽和度差異較小?；谏鲜龇治稣J(rèn)為氣層孔隙度和有效厚度(限于V_sh≤l0％、φ≥2％、S_w≤20％)的乘積累加能直接反映出儲層的產能狀況，依據此，選取測試資料較為豐富的礁灘相氣層建立產能預測模型，為礁灘相儲層快速便捷地進行產能預測提供技術依據。表2為川東北YB地區礁灘相儲層參數及測試情況表，圖4-a為∑φH與測試產能之間的關系，圖4-b為∑φH與無阻流量之間的關系，從圖4中看出∑φH與兩者相關性較好，相關系數分別達到0．849和0．852。因此，認為YB地區長興組礁灘相儲層產能預測可采用如下模型：

式中φ為孔隙度；H為有效厚度，m。

4 結論

1)綜合利用斯通利波能量衰減、靜動態圖像信息表征、電成像孔隙度頻率分布信息能解決YB地區長興組高電阻率儲層的有效性判別難題。

2)不同飽和度下電阻率與孔隙度交會、核磁共振測井氣水弛豫分布信息足礁灘相儲層氣水差異判別的最有效的方法。尤其能解決裂縫引起的深淺側向負差異的流體性質識別難題。

3)礁灘相氣層孔隙度和有效厚度的乘積累加能直接反映出儲層的產能狀況，這將為礁灘相儲層快速便捷地進行產能預測提供技術依據。

參考文獻

[1] 郭旭升，胡東風．川東北礁灘天然氣勘探新進展及關鍵技術[J]．天然氣工業，2011，31(10)：6-ll．

[2] 郭彤樓．元壩深層礁灘氣山基本特征與成藏主控因素[J]．天然氣工業，2011，31(10)：12-16．

[3] 胡東風．普光氣田與元壩氣田礁灘儲層特征的差異性及其成因[J]．天然氣工業，2011，31(10)：17-21．

[4] 胡東風．川東北YB地區隱蔽氣藏的勘探突破及其意義[J]．天然氣T業，201 0，30(8)：9-12．

[5] 韓定坤，傅恒，劉雁婷．白云石化作用對元壩地區長興組儲層發育的影響[J]．天然氣工業，2011，31(10)：22-26．

[6] 司馬立強，吳豐，繆祥禧．龍崗地區礁灘儲層有效性評價[J]．兩南石油大學學報：自然科學版，2012，34(1)：1 76 18．

[7] 管宏林，王恕一，蔣小瓊．普光氣…埋藏溶孔特征及識別標志[J]．天然氣工業，2010，30(3)：31-34．

[8] 張樹東，齊寶權，賀洪舉，等．X井礁灘儲層測井精細評價[J]．天然氣工業，2009，29(10)：42-44．

[9] 肖立志．我國核磁共振測井應用中的若干重要問題[J]．測井技術，2007，31(5)：401-407．

[10] 趙輝，戴詩華，司馬立強，等．磨溪地區嘉二段儲層有效性評價方法[J]．西南石油大學學報：自然科學版，2009，31(5)：13-16．

[11] 顏其彬，趙輝，司馬立強，等．碳酸鹽巖核磁共振實驗與認識[J]．天然氣工業，2010，30(1)：36-38．

[12] 謝然紅，肖立志，劉天定．原油的核磁共振弛豫特性[J]．西南石油大學學報，2007，29(5)：21-24．

[13] 孫魯平，首皓，趙曉龍，等．基于微電阻率掃描成像測井的沉積微相識別[J]．測井技術，2009，33(4)：379-383．
