摘要 為了解決壓裂水平井的多參數綜合優化問題，基于不穩定滲流原理，應用復位勢理論、疊加原理和數值求解方法，建立了考慮裂縫干擾的壓裂氣藏水平井產量預測模型，研究了影響壓裂水平井產量的單因素變化規律；結合正交試驗設計方法和灰色關聯理論，確定了影響壓裂水平井產能的敏感因素排序，并實現了考慮多參數綜合作用的壓裂水平井參數優化設計。計算結果表明：算例中影響產量的重要性排序依次為地層滲透率、儲層厚度、孔隙度、水平段長度、裂縫條數、裂縫長度和導流能力；優選區塊水平井組合參數為水平段長度l 000 m、裂縫條數l0條、裂縫長度60 m、導流能力l0μm²·cm，按照優化參數施工后，無阻流量顯著增加。

關鍵詞  水平井  壓裂(巖石)  裂縫參數  正交試驗  灰色關聯  多因素  優化

水平井水力壓裂技術在特低滲透油氣藏開發過程中得到了廣泛應用。理論和實踐證明，水平段長度、裂縫條數、導流能力和裂縫長度等對水平氣井壓裂后的產量影響非常顯著^[1-5]，確定這些參數對壓裂水平井產量影響的重要程度排序和最佳組合，對于實現壓裂水平井的高效開發具有重要指導意義。本文參考文獻[2-7]建立了壓裂水平井產能預測模型，討論了各參數單獨變化對產能的影響，很少比較各參數對產量的敏感性強弱，更沒有進行多因素共同作用下的參數優化研究。筆者應用復位勢理論和疊加原理，結合氣體性質和氣體狀態方程，建立了氣藏壓裂水平井產量預測模型，分析了水平段長度、裂縫條數、裂縫長度和導流能力對壓裂水平井產能的影響；采用正交試驗分析理論對氣藏壓裂水平井產能參數影響的程度進行了分析，并通過灰色關聯理論進行了檢驗，找出了主要參數排序及最優組合。根據上述理論對某區塊壓裂水平井的參數進行了優化研究，改造效果顯著提高。

1 模型建立及影響因素分析

1．1 模型建立

根據致密氣藏水平井壓裂后一般形成多條裂縫的工藝特點，建立產能預測模型時假設：儲層均質、上下封閉；流體的流動為等溫非穩定單相滲流；裂縫完全穿透產層，多條裂縫平行分布且與水平井筒段垂直；流體沿裂縫壁面均勻流入裂縫，再由裂縫流入水平井筒。

將裂縫單翼均等分成竹份，每等份可以看成是一個點匯。利用無限大均勻地層點匯定流量的壓降公式，可以求出該點匯對地層中任意一點產生的壓降^[8-10]；將地層任意一點替換為裂縫尖端，就可以得到所有點匯同時生產時對裂縫尖端產生的壓降；考慮到裂縫半長遠大于水平井筒半徑，裂縫內流體從裂縫邊緣向井筒周圍聚集，第i條裂縫可以看成是流動直徑為裂縫長度、地層厚度為裂縫寬度、邊界壓力為裂縫尖端壓力、井底流壓為水平井井筒內壓力的微型平面徑向流油藏；根據壓力連續和流量守恒方程，就能得到考慮裂縫干擾的壓裂水平井油井產量預測模型^[2,5]；進一步根據壓力函數的定義和真實氣體狀態方程，并將地層條件下的產量換算為地面標準情況下氣體產量，就可以得到氣藏壓裂水平井產量預測模型：

考慮到氣體只通過裂縫進入水平井井眼，所以總產量等于各條點匯產量之和，即

這樣就得到了一個含N個未知數q_fk、N個方程的線性方程組，該方程組可封閉求解。

1．2 影響因素分析

為了研究水平段長度、裂縫條數、裂縫長度、裂縫導流能力對壓裂水平井產能的影響，以四川盆地某特低滲透氣藏的l口壓裂水平井產能進行了模擬。該井數據如下：水平段長度為600 m，厚度為l5．0 m，孔隙度為l2．0％，滲透率為0．75 mD，儲層溫度為64℃，氣體黏度為0．03 mPa·s，氣體壓縮系數為0．89，生產壓差10 MPa；壓裂形成4條裂縫，裂縫長度l00 m，裂縫導流能力為15μm²·cm。計算了生產l年的累計產量，未作特殊說明時計算均取上述參數。

1．2．1 水平段長度、裂縫條數

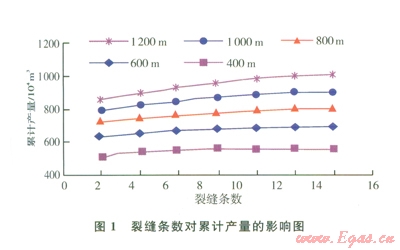

圖1是不同水平段長度、不同裂縫條數下生產l年的累計產量?？梢钥闯?，隨著裂縫條數增加，累計產量先增加最后趨于平穩。因為隨著裂縫條數增加，裂縫間距變小，相互間干擾加重，導致每條裂縫產量減小造成的。考慮到裂縫條數增加，作業成本增大，因此存在一個最佳裂縫條數。當水平段長度為600 m時，最佳裂縫條數為5～6條。從水平段長度對累計產量的影響來看，隨著水平段長度增加，累計產量增加，但是增加的幅度逐漸變小，這表明并不是水平段長度越大越好，在給定的參數下存在優選值。

1．2．2 裂縫長度

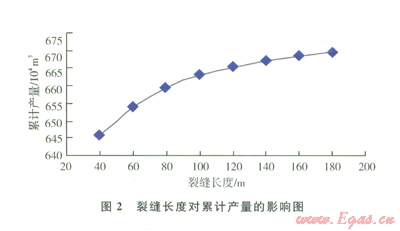

圖2是不同裂縫半長生產1年的累計產量結果。可以看出，隨著裂縫長度增加，累計產量逐漸增大，隨著裂縫長度進一步增加，增幅變小。這是因為裂縫長短反映了儲層的供氣面積大小。當裂縫長度增加到一定程度后，縫長越大，氣體在裂縫中流動時的摩阻越高，反而會影響產量。在本算例中，最佳裂縫半長為60～80 m。

1．2．3 裂縫導流能力

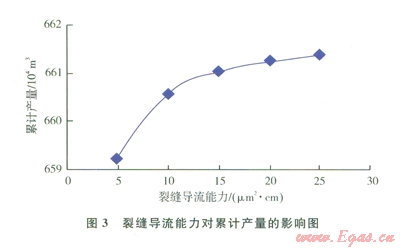

圖3是累計產量與裂縫導流能力的關系曲線?？梢钥闯?，存在累計產量與裂縫長度相似的變化規律。隨著導流能力增加，累計產量先逐漸增大后趨于平穩。要充分發揮致密氣藏壓裂水平井的潛能，就要使裂縫導流能力與地層滲透率相匹配。本算例中，推薦最佳裂縫導流能力為10～15μm²·cm。

2 壓裂水平井多參數優化

由上述分析可以得到了單因素對壓裂水平井累計產量的影響規律，但是沒有實現各參數對累計產量的影響重要程度排序。而不同參數組合對累計產量的影響顯著，因而迫切需要一種有效的方法優選出主要參數，進而優選參數組合。通過引入正交試驗設計方法，利用“正交表”科學地安排多因素試驗方案，以典型的具有代表性的有限個方案反映大量方案中所包含的內在本質規律，定量地確定參數對累計產量的影響趨勢、主次順序及顯著程度，并采用灰色關聯分析方法對其進行檢驗分析^[9,11-12]。

2．1 正交試驗設計

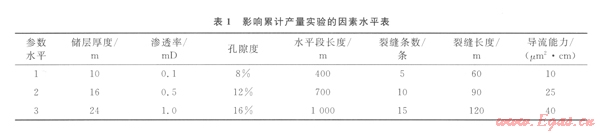

將儲層厚度、滲透率、孔隙度、水平段長度、裂縫條數、裂縫長度、裂縫導流能力作為影響累計產量的7個因素，再根據各因素選取了3個水平(表1)。

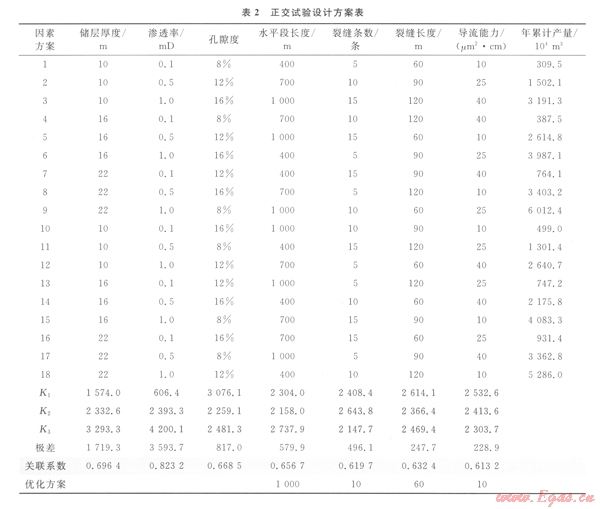

實驗設計是1個3水平的實驗，因此要選用L_α(3β)型正交表。實驗共7個因素，若不考慮因素間的交互作用，需選取β≥7的正交表，L₁₈(37)是滿足β≥7條件的最小L_α(3β)型正交表。以該正交表(表2)進行累計產量的實驗，考察各因素對累計產量的影響，從中得出最佳水平井參數方案。表2中K值表示各因素每一水平下的年累計產量平均值。通過該正交試驗設計采用18種模擬方案就能完成3⁷=2 187種模擬方案，大大減少了模擬的工作量，有利于提高效率。

2．2 正交試驗結果分析

2．2．1 影響因素的重要程度排序

根據正交試驗參數優化設計理論^[12-14]，各因素的極差大小就反映了該因素對累計產量影響的重要程度。根據表2計算結果判斷，在本地區對水平壓裂氣井產能影響程度排序為：滲透率＞厚度＞孔隙度＞水平段長度＞裂縫條數＞裂縫長度＞導流能力。從人為可控制的因素重要性排序分析可知，水平段長度是最重要因素，其他因素依次為裂縫條數、裂縫長度和導流能力。

為了檢驗排序結果的正確性，進一步采用灰色關聯分析進行檢驗。以表2正交試驗設計方案表的數據為依據進行了計算。其中取水平井累計產量作為參考數列，7個因素作為比較數列，計算了各因素與累計產量的關聯系數，其數值大小就反映了因素對產量影響的重要程度。計算結果見表2，兩種方法的排序完全一致，驗證了結果的準確性。

2．2．2  多參數綜合優化研究

以水平段長度因素優化為例，K₁、K₂、K₃三者間的差異只反映了水平段長度因素的3個水平間差異，因為這3組試驗條件除了水平段長度因素的水平有差異外，裂縫數、裂縫長度和導流能力的條件是一致的(即相同試驗水平上，這3個水平均參加一次)，所以通過比較這3個平均值的大小，就可看出水平段長度因素水平的好壞。通過對水平段長度因素的K₁、K₂、K₃計算結果可知， K₃的指標均值2 737．9最大，所以水平段長度因素的第三水平最好，即最優水平段長度為1 000 m。對于裂縫數、裂縫長度和導流能力因素可以進行同樣的分析，裂縫長度因素取第二水平為最好，裂縫數和導流能力因素都取其第一水平最好。由此可知，優化該區塊水平井的最佳參數組合為水平段長度1 000 m、裂縫條數10條、裂縫長度60 m、導流能力10μm²·cm。

3 現場應用

依據上述研究論證結果，確定了合理的壓裂水平井參數，以保證投資最少、開發效果最優為目的。使用優化的壓裂水平井裂縫參數在該區塊應用了8口井，單井無阻流量7．2×10⁴～27．6×10⁴ m³／d．平均無阻流量為16．3×10⁴ m³／d，與參數優化前的無阻流量9．8×10⁴ m³／d相比，增產效果顯著。

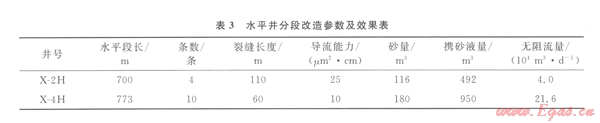

典型井對比：X-2H(優化前)和X-4H(優化后)為兩口相鄰水平井。X-2H水平段長度為700 m，設計裂縫條數為4條、裂縫長度l20 m、導流能力20μm²·cm,施工后獲無阻流量4．0×10⁴ m³／d；X-4H水平段長度為773 m，按照優化的參數施工后(表3)獲得無阻流量21．6×10⁴ m³／d。從兩口井的施工規模對比來看，X-4H井的砂量和攜砂液量不到X-2H的2倍，而無阻流量卻是5．4倍，增產顯著。

4結論

1)應用復位勢理論和疊加原理，結合氣體性質和狀態方程，建立了氣藏壓裂水平井的產量預測模型，分析了水平段長度、裂縫條數、裂縫長度和導流能力等單因素對壓裂水平井產能的影響。

2)采用正交試驗分析理論對氣藏壓裂水平井產能參數的影響程度進行了分析，并運用灰色關聯分析方法進行了檢驗，找出了影響研究區塊壓裂水平井產能的主要參數排序依次為：地層滲透率、儲層厚度、孔隙度、水平段長度、裂縫條數、裂縫長度、導流能力。

3)優化研究區塊水平井最佳參數組合為水平段長度1 000 m、裂縫條數10條、裂縫長度60 m、導流能力10μm²·cm。按照優化參數施工后，無阻流量顯著增加，表明優化方法的合理性。

符號說明

p_i為地層原始壓力，Pa；p_wf為井底流壓，Pa；N為裂縫條數，條；n為裂縫等分數，個；q_fkj為第k條裂縫第j個點匯的產量，m³／s；μ_g為黏度，Pa·s；p_sc為臨界壓力，Pa；Z為氣體偏差因子，無因次；T為氣層溫度，℃；K為地層滲透率，mD；h為儲集層厚度，m；t為生產時間，s；T_sc為氣體臨界溫度，℃；x_fil為第i條裂縫第l個點匯的橫坐標，m；x_fkj為第k條裂縫第j個點匯的橫坐標，m；y_fil為第i條裂縫第l個點匯的縱坐標，m；y_fkj為第k條裂縫第j個點匯的縱坐標，m；η為導壓系數，0．1 cm²／s；K_fi為第i條裂縫的滲透率，mD；ω_i為第i條裂縫寬度，m；r_w為水平井筒半徑，m；S為表皮系數，無因次；q_fkj為第k條裂縫第j個點匯的產量，m³／s；Q為壓裂水平井產量，m³／s。

下標：f為裂縫；i、k為裂縫編號；j為點匯編號。

參考文獻

[1] 姜洪福，隋軍，龐彥明，等．特低豐度油藏水平井開發技術研究與應用[J]．石油勘探與開發，2006，33(3)：364-368．

[2] 曾凡輝，郭建春，徐嚴波，等．壓裂水平井產能影響因素[J]．石油勘探與開發，2007，34(4)：474-482．

[3] 張烈輝，張?zhí)K，熊燕莉，等．低滲透氣藏水平井產能分析[J]．天然氣工業，2010，30(1)：49-51．

[4] 姜必武，崔勇，穆祥，等．考慮井筒壓力損失的水平氣井壓裂產能影響因素分析[J]．天然氣工業，2011，31(11)：66-67．

[5] 曾凡輝，郭建春，尹建．井筒與油藏耦合的壓裂水平井非穩態產能計算模型[J]．現代地質，2011，25(6)：ll59-1166．

[6] 李廷禮，李春蘭，吳英，等．低滲透油藏壓裂水平井產能計算新方法[J]．中國石油大學學報：自然科學版，2006，30(2)：48-52．

[7] 廉培慶，程林松，曹仁義，等．低滲透油藏壓裂水平井井筒與油藏耦合的非穩態模型[J]．計算物理，2010，27(2)：203-210．

[8] 孔祥青．高等滲流力學[M]．合肥：中國科學技術大學出版社，l999：33-37．

[9] 郭建春，鄒一鋒，鄧燕，等．利用支持向量機優化壓裂加砂規模研究[J]．西南石油大學學報：自然科學版，2009，31(5)：79-82．

[10] 韓興剛，徐文，劉海鋒．“正交試驗法”在油氣田開發方案優化設計中的應用口]．天然氣工業，2005，25(4)：ll6-118．

[11] 郭建春，曾凡輝，余東合，等．壓裂水平井支撐劑運移及產量研究[J]．西南石油大學學報：自然科學版，2009，31(4)：79-82．

[12] 常兆光，王清河．隨機數據處理方法[M]．東營：石油大學出版社，l997：220-236．

[13] 連承波，鐘建華，蔡福龍，等．油田產量影響因素的灰色關聯分析[J]．天然氣地球科學，2006，17(6)：851-853．

[14] 鄧聚龍．灰色理論基礎[M]．武漢：華中科技大學出版社，2002：122-209．

本文作者：曾凡輝郭建春 何頌根 曾立軍

作者單位： “油氣藏地質及開發工程”國家重點實驗室·西南石油大學   中國石油青海油田公司鉆采工藝研究院
