摘 要 四川盆地東北部黃龍場地區下三疊統嘉陵江組二段存在大型斷背斜圈閉，其有利灘相儲層發育特征研究是該段油氣勘探開發的關鍵。在構造研究和儲層測井響應特征綜合分析的基礎上，結合儲層沉積微相特征，對儲層主要發育段(嘉二2亞段)采用多種方法進行了綜合預測。利用地震屬性與地震反演技術相結合預測出嘉二2亞段強振幅能量異常、低密度異常灘相儲層平面主要分布在構造高部位及斜坡地帶；多參數反演技術預測了儲層的物性特征，地震相干體技術與頻譜分析技術綜合預測出儲層的裂縫發育區，這是該區優質灘相儲層地震預測成功的關鍵。綜合分析結論認為：該亞段最有利的灘相儲層主要分布在HL2井東南高部位及其斜坡帶以及HL5井的西部，應是研究區內嘉二段下一步油氣勘探開發的重點區域。
關鍵詞 四川盆地 早三疊世 儲集層 預測 構造特征 裂縫(巖石) 地震勘探 勘探有利區
1沉積與地層特征
黃龍場地區下三疊統嘉陵江組二段為局限臺地相沉積，按其旋回特征分為嘉二1、嘉二2、嘉二3亞段。嘉二3亞段為一段局限膏云坪沉積，巖性縱向上為灰白色石膏、云質石膏夾深灰色云巖、褐灰色灰?guī)r；嘉二2亞段為一個局限臺洼環境[1]，主要沉積深灰色、褐灰色灰?guī)r和云巖，局部夾深灰色泥灰?guī)r，近底部為灰白色石膏，底部為藍灰色泥巖沉積；嘉二1亞段為局限云坪沉積，巖性主要為灰白色石膏及深灰色云巖。嘉二段灘相儲層主要分布在嘉二2亞段，與其他兩個亞段在縱向上形成良好的儲蓋組合，是研究區下三疊統嘉陵江組最重要的油氣勘探目的層。
2 構造特征
黃龍場地區受北東—南西向的擠壓應力作用，嘉陵江組時期，在黃龍場主斷裂的控制下，形成了沿主斷裂S形斜列擠壓褶皺構造形態[2]。平面上具有多個高點的大型逆沖斷背斜構造，主構造高點位于東部的HL8井位置(圖1)。該構造形成始于印支海西構造運動時期，燕山運動時期繼承性發育，定型于喜山運動晚期[1]。受斷裂控制，沿主斷裂兩側，由兩組軸線組成，形成“蝶狀”的構造圈閉，且分東、西兩個高點。在上二疊統底界該構造形態清晰，構造圈閉在嘉陵江組時期面積最大(圖1)。構造運動對儲層儲滲性能具有一定的改善作用，裂縫發育程度是該區優質儲層的決定因素[1]。
3有利儲層預測
3．1儲層井震響應特征
儲層測井響應分析表明：嘉二段灘相儲層與圍巖具有明顯的速度差異，圍巖速度一般為5 500～5
3．2儲層平面分布特征
根據儲層地震、測井響應特征，對嘉二段非均質儲層采用地震反射特征分析、屬性分析和地震反演，精細刻畫了嘉二段非均質儲層在平面的分布特征[4-8]。

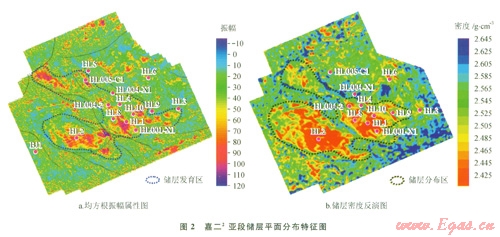

通過各種數學變換從地震數據體中提取出嘉二2亞段儲層振幅、波形、頻率、衰減、速度及各種比率等地震屬性[5,9-10]，結合儲層發育情況、出氣井分布位置和沉積微相特征，嘉二2亞段儲層具有強振幅、高能量衰減、強相位異常等特征。強振幅發育區反映了作為儲層的云巖和灰?guī)r分布區，結合測井與試油資料分析，出油氣井和井下儲層發育段所在位置處于強振幅區中反射振幅相對減弱的部位，或處于強振幅區的邊緣或者地震反射不連續區(圖2)。儲層在平面上的分布受構造控制，主要分布在構造高部位，且與構造圈閉特征相吻合(圖1)。
基于嘉二2亞段灘相儲層與圍巖具有較明顯的速度和密度差異，在屬性分析的基礎上，采用測井約束波阻抗反演及儲層參數反演對灘相儲層進行精細預測。嘉二2亞段灘相儲層低波阻抗、低密度、高伽馬異常特征明顯，且與測井解釋儲層發育段吻合度較高。嘉二2亞段密度反演平面圖中，灘相儲層低密度異常特征明顯，平面分布范圍明確，主要分布在“蝶狀”構造圈閉位置，反映儲層分布受構造控制明顯，儲層橫向連續性較差，只在HL2、HL1井附近較連續分布，HL001-xl、HLl0、HL8和HL4出氣井位于斷續分布在儲層低密度異常區內(圖2)。
3．3儲層參數預測
儲層的厚度、孔隙度和滲透率是其儲集性能好壞的表征參數。在儲層巖性預測的基礎上，對儲層儲集性能的預測和表征是尋找優質儲層的關鍵[8，10]。黃龍場嘉二段儲層主要以白云巖、石灰?guī)r為主，其儲集空間主要為次生孔隙及白云石化溶蝕作用形成的溶蝕孔洞[2]。儲層參數反演顯示：嘉二2亞段灘相儲層厚度為3～
3．4儲層裂縫預測

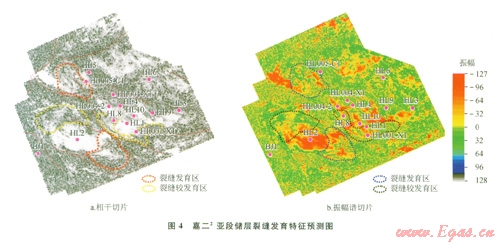

黃龍場嘉二段構造復雜多樣，斷裂發育，擠壓作用產生的構造裂縫使儲層滲濾性能變好。裂縫還可作為滲濾通道溝通相鄰互不連通的孔洞發育層，使單井天然氣產量提高，天然氣穩產時間延長。因此，裂縫發育帶的預測對碳酸鹽巖儲層具有重要意義。通過地震相干體、傾角檢測、頻譜分析技術預測嘉二段儲層裂縫發育區，提取嘉二2亞段儲層內部沿層相干切片，HL2井東南高部位及其斜坡處，HL5井西部地震相關性較差，傾角變化較大，解釋為裂縫發育區，HL2井西北斜坡、HL8井處、HL001-X1井處及其東部裂縫相對較發育(圖4)。嘉二2亞段儲層為多層薄儲層，頻譜分析選用頻率為60 Hz振幅譜對嘉二2亞段儲層內部?jī)?chǔ)層分布特征及其裂縫發育區進行綜合預測(圖4)，表明在嘉二2亞段儲層強振幅發育區，HL2井東南高部位及其斜坡處，HL5井西部裂縫發育，儲層物性相對較好，為優質儲層分布區。
3．5有利儲層綜合預測
嘉二2亞段儲層發育特征受多方面因素的控制，利用單一儲層地震預測方法難以精確全面預測儲層發育特征，需對嘉二2亞段構造和局限臺地灘相儲層沉積特征分析的基礎之上，結合地震屬性、巖性反演和多參數儲層綜合預測結果，對儲層物性特征和裂縫發育程度進行綜合預測。
融合多種信息對嘉二2亞段儲層進行綜合預測(圖5)，嘉二2亞段局限臺洼環境下灘相儲層主要分布在較高部位及其斜坡帶，有利儲層地震反射特征表現為強振幅區域中相對較弱振幅的暗點反射。儲層平面分布呈現較強的非均質特征，HL2井西北及東南斜坡區、HL8井高部位、南部及東部斜坡、HL5井西部為有利儲層發育區，其中HL2井東南高部位及其斜坡、HL5井西高點為研究區下一步最有利勘探區，HL2井西北斜坡、HL5井南斜坡和HL001-Xl井東部地區為較有利勘探區。
4結論
1)嘉二2亞段灘相儲層具明顯的暗點地震反射特征，有利儲層反射振幅相對較弱，儲層主要分布在構造高部位及其斜坡地帶，平面分布范圍與構造圈閉相一致。
2)采用多種方法進行綜合預測是黃龍場地區嘉二2亞段灘相儲層預測的有效方法，特別是儲層參數綜合預測技術、地震相干技術與頻譜分析技術相結合預測儲層及裂縫發育特征是該區儲層預測成功的關鍵。
3)HL2井東南高點及斜坡帶和HL5井西斜坡儲層發育，且儲集性能較好，特別是該區裂縫發育，為有利勘探區。HL2井西斜坡和HL001-Xl東部地區儲層和裂縫相對發育，為較有利勘探區。
參考文獻
[1] 李愛國．川東北地區嘉陵江組嘉二段儲層特征研究[J]．天然氣勘探與開發，2008，31(3)：1-5．
[2] 胡明，鄧紹強．川東北地區構造應力場及與油氣運移關系研究[J]．特種油氣藏，2008，15(3)：14-19．
[3] 周路，李新豫．地震屬性分析技術在斷層地層圈閉中的應用[J]．天然氣地球科學，2011，22(5)：894-900．
[4] 張宏，鄭浚茂，楊道慶，等．塔中卡塔克區塊古巖溶儲層地震預測技術[J]．石油學報，2008，29(1)：69-74．
[5] 熊曉軍，王小品，賀振華．基非線性能量分析的鮞灘儲層預測方法[J]．西南石油大學學報：自然科學版，2010，32(4)：1-5．
[6] 宋維琪，徐文會．含氣儲層預測方法及應用[J]．天然氣工業，2008，28(2)：61-63．
[7] 王長城，施澤進．川東南嘉陵江組儲層地質特征及儲層預測研究[J]．西南石油大學學報，2008，30(2)：8-10．
[8] 丁日新，舒萍，等．徐深氣田徐深21區塊火山巖儲層預測與分類[J]．天然氣工業，2009，29(8)：22-25．
[9] 趙曉燕，王秀玲，楊宏偉．埕北凹陷老292潛山裂縫儲層預測[J]．石油地球物理勘探，2010，45(5)：737-740．
[10] 蔣東，高培丞，曹剛，等．黃龍場地區長興組生物礁儲層預測[J]．西南石油大學學報：自然科學版，2009，34(2)：5-7．
本文作者：周路 吳勇 鐘克修 陸鵬 葉楠 胡筱妮
作者單位：“油氣藏地質及開發工程”國家重點實驗室·西南石油大學 中國石油西南油氣田公司川I東北氣礦 中國石油川慶鉆探工程公司測井公司 中國石化勝利石油管理局勝利采油廠 中國石油大學(北京)地球科學院
