摘  要  控壓鉆井鉆遇儲層產生氣侵時，會使井筒內氣液兩相流在不同井深、溫度條件下呈現出不同的流態，從而影響環空的壓力分布。為此，基于井筒傳熱方程和能量方程，建立起了控壓鉆井井筒多相流溫度場計算模型，并利用循環迭代法和數值分析法求解鉆柱內和環空流體溫度剖面。用實例分析其隨循環時間、鉆井液密度及鉆井液排量增加而減小的規律；計算結果與PWD實測數據誤差小于2.87％，能夠滿足控壓鉆井?dāng)?shù)據計算及現場施工需要。

關鍵詞  MPD鉆井  多相流  溫度場  壓力控制  數學預測模型

控壓鉆井技術(MPD)的核心是精確控制井筒壓力，維持井底壓力在安全密度窗口之內^[1-3]。在鉆遇儲層過程中，當監測到氣侵后不一定采用壓井等井控措施，而是充分利用現有的工藝技術和設備，采用正常循環排除的方式，控制井底壓力，阻止地層流體進一步侵入井筒^[4]。然而，井筒中溫度的分布是影響環空多相流井底壓力的重要因素：由于地層氣體侵入，井筒內氣液兩相流在不同井深、溫度條件下呈現出不同的流態，而流態的不同直接影響井筒內壓力分布口^[5-6]。因此，建立合理正確的控壓鉆井多相流溫度場模型預測環空溫度場對于控制環空壓力分布、實現安全鉆進十分必要。

1  數學預測模型的建立及求解

1．1數學模型建立

首先假設如下：①流體在井筒內的流動為一維穩態流動，且同一截面上各點的溫度、壓力相等；②井筒中鉆柱到水泥環外緣間的傳熱為徑向穩態傳熱，井筒周圍地層中的傳熱為非穩態傳熱；③井筒及地層中的熱損失是徑向的，不考慮沿井深方向的縱向傳熱。

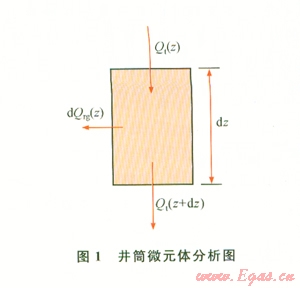

在井筒上取長為dz的微元體，如圖1所示。

根據能量守恒定律：dz上流體損失的熱量為：

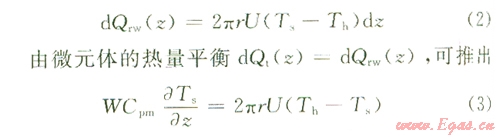

在單位時間內，所取微元段內由井筒內壁向水泥環外緣傳遞的熱量可近似地表達為：

從水泥環外緣向周圍地層的徑向傳熱為非穩態導熱，地層中瞬態傳熱函數的精確求解過程比較復雜，這里作簡化處理，采用無因次地層導熱時間函數，f(t)：

f(t)是反映地層熱阻的無因次時間函數，K．chiu等人給出了經驗表達式^[7]：

方程(9)即為控壓鉆井井筒多相流溫度分布方程。

1．2模型求解方法

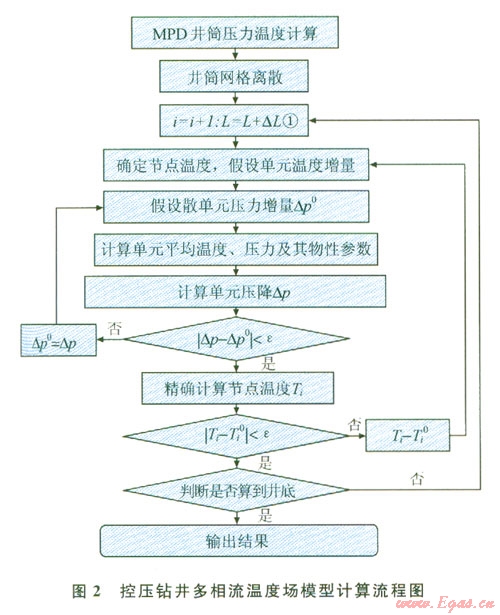

將溫度場計算模型嵌入井筒多相流流動分析模型中(多相流流動分析模型考慮井斜角)，通過循環迭代法和數值分析法對溫度場模型進行求解，計算步驟如下(圖2)：

①對全井筒進行離散處理；②確定初始節點溫度T_i°，假設離散單元體溫度增量；③假設單元體壓降；④在平均溫度、壓力下計算單元體氣液物性參數；⑤利用井筒多相流流動分析模型計算離散單元壓降；⑥判斷計算的壓降和假設壓降是否滿足精度要求，不滿足就返回第③步重新計算，否則進行下一步；⑦應用井筒傳熱方程及能量方程計算離散單元節點溫度；⑧判斷計算的離散單元溫度和假設溫度是否滿足精度要求，不滿足就返回第②步重新計算，否則進行下一步；⑨增加步長到計算井深，輸出結果。

2應用實例及效果分析

2．1基本參數

某井鉆至井深5452 m(垂深4807 m)，井眼直徑?152.4 mm，鉆柱外徑?l27 mm，內徑?l08．6 mm，地表溫度9℃，地溫梯度2.3℃／l00 m。鉆井液密度1.05 cm³，排量12 L／s，流性指數0.88，稠度系數0．18Pa·Sⁿ，鉆井液人口溫度35℃，鉆井液比熱容l680 J／(kg·K)；巖石密度2.6 g／cm³，巖石比熱容837.3 J／(kg·K)，地層導熱率2.248 w／(m·s·K)，鉆柱內液體換熱系數310 J／(m²·S·K)，環空液體換熱系數83.4 J／(m²·s·K)。

2．2評價分析

2．2．1  循環時間對井筒溫度剖面的影響

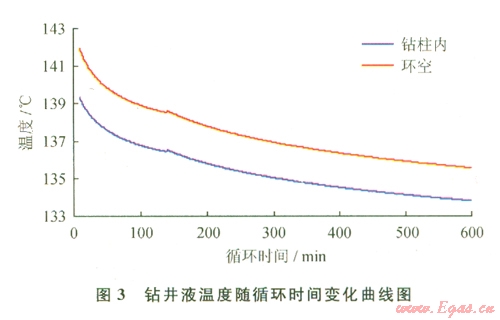

圖3反映了鉆柱內和環空鉆井液溫度隨循環時間的變化規律。

由圖3可知，鉆井液溫度隨循環時間的增加逐漸降低。當循環時間約140 min時，鉆柱內和環空鉆井液溫度出現拐點，這是由鉆井液和地層問熱傳遞發生交換造成的。

2．2．2鉆井液密度對井筒溫度剖面的影響

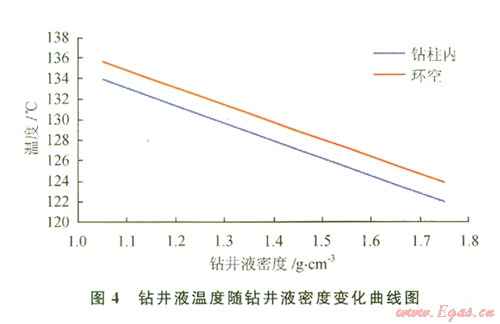

圖4反映了鉆柱內和環空鉆井液溫度隨鉆井液密度的變化規律。

由圖可知，當鉆井液密度增加時，鉆井液溫度呈明顯下降趨勢。

2．2．3  鉆井液排量對井筒溫度剖面的影響

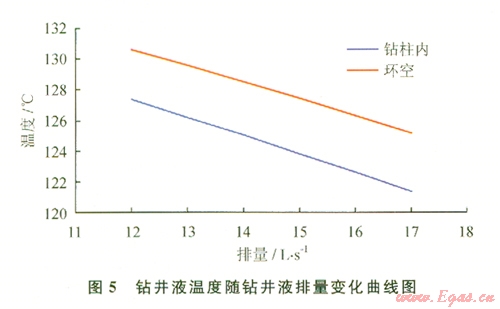

由圖5可知，當鉆井液排量增加時，鉆井液溫度隨之降低。

2．3  實例分析

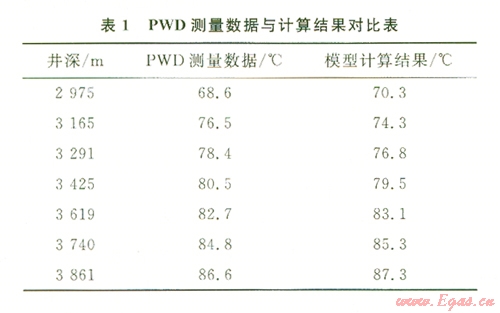

對該井在井深2 973～3861 m使用PWD監測的數據與模型計算結果如表1、圖6所示。

可以看出，依據該模型計算的預測值與實際測量值吻合程度較好。環空溫度場預測結果的最大誤差為2．87％，能夠滿足控壓鉆井現場施工及數據計算需要。

3  結論

1)建立的模型計算結果與實測值吻合較好，能夠滿足控壓鉆井施工和計算需要。

2)循環時間對溫度剖面有較大影響；隨循環時間增長，對溫度剖面影響程度逐漸減弱。

3)隨著鉆井液密度的增加，對溫度剖面影響程度逐漸減弱。

4)隨著鉆井液排量的增加，影響程度逐漸減弱。鉆井液排量主要與對流傳熱的強度及鉆井液循環過程中壓力循環損耗生熱和鉆頭噴嘴壓降生熱有關。
