塔中地區碳酸鹽巖儲層控壓鉆水平井技術

摘 要

摘要：塔里木盆地塔中地區碳酸鹽巖儲層含有豐富的油氣資源，為盡快實現油氣勘探開發的新突破，國家組織了科技重大專項示范工程進行攻關。由于該區碳酸鹽巖儲層地質情況復雜，鉆井工
摘要：塔里木盆地塔中地區碳酸鹽巖儲層含有豐富的油氣資源，為盡快實現油氣勘探開發的新突破，國家組織了科技重大專項示范工程進行攻關。由于該區碳酸鹽巖儲層地質情況復雜，鉆井工程實踐中存在許多亟待解決的技術難點，主要有：壓力敏感，溢流、井漏頻繁發生；硫化氫含量不均勻，有高有低；鉆遇裂縫，提高單井產能等。在分析塔中碳酸鹽巖儲層鉆井技術難點及解決辦法的基礎上，提出利用水平井特殊軌跡增產的技術方案，并倡導能消除儲層傷害、保障工程安全的“控壓鉆水平井”新技術?？貕恒@水平井技術在該區某井的實鉆應用中取得了成功，完成水平段長度為875m，創造了塔中地區的鉆井新紀錄。
關鍵詞：深井；超深井；碳酸鹽巖儲層；硫化氫；井漏；水平井；控壓鉆井
1 塔中地區碳酸鹽巖儲層鉆井技術難點
1.1 壓力敏感性問題
    針對塔里木盆地塔中地區碳酸鹽巖壓力敏感性?xún)?chǔ)層，打開儲層時的防溢、制漏、井控安全和硫化氫防護這四者實際上是相互聯系的一套體系，應該相互兼顧，必須采用控壓鉆井技術。
    控壓(MPD)鉆井是近年來發展的鉆井技術，其技術思路是：利用一切可控手段，精確地控制井內壓力，滿足不同情況下的鉆井工程要求。例如，可以將井內壓力控制為欠平衡，也可以將井內壓力控制為過平衡，還可將井內壓力控制為近平衡等。顯然，利用控壓鉆井技術對于井內壓力的精確控制，有利于確保實現塔中碳酸鹽巖壓力敏感性?xún)?chǔ)層的安全鉆井[1～5]。
    控壓鉆井技術的特點：①技術核心是將井底壓力控制在合理范圍內；②控制方法是控制密度、套壓；③控制手段是控制壓力裝備；④使用方法是針對性、多樣性。
1.2 硫化氫問題
    由于塔中碳酸鹽巖儲層硫化氫含量變化較大，具有一定的不確定性，需要有針對性地采用合理的鉆井方式，才能最大限度地規避鉆井風險。近期中國石油天然氣集團公司欠平衡鉆井井控技術暫行規定中將欠平衡鉆井實施條件規定為：欠平衡段地層流體不含或微含有毒有害氣體，硫化氫含量應低于50mg/L。據此，對于塔中碳酸鹽巖壓力敏感性?xún)?chǔ)層，可考慮采用如下鉆井技術方案：
    1) 不含(或微含)硫化氫的控壓鉆井技術(鉆井過程的微欠控壓，起下鉆過程的微過平衡)。
    2) 硫化氫含量超標的控壓鉆井技術(全過程的微過平衡)。
    3) 高含硫化氫的控壓鉆井技術(密閉循環鉆井系統)。
1.3 水平并問題
    水平井技術是20世紀80年代興起的鉆井新技術，它利用了特殊的軌跡，達到提高產能的目的，尤其是對裂縫性?xún)?chǔ)層。經過良好設計的水平井，可穿越一連串裂縫，故有可能獲得極高的產能。
1.3.1水平井是實現塔中1號氣田高效開發的關鍵
    水平井與直井開發效果對比(見表1)。分析對比后不難發現，水平井水平段在Ⅰ、Ⅱ類儲層中的長度分別為800m時，對水平井及直井的開發效果進行了對比，增加了單井控制儲量及單井產量，延長了穩產期，最終采出程度也提高了很多。
表1 水平井與直井開發效果表
井區
儲層類型
井型
初始產量
初期產生壓差(MPa)
穩產期采出程度
20a后的采出程度
油(t/d)
氣(104m3/d)
時間
油(%)
氣(%)
氣(%)
油(%)
塔中62
Ⅰ
直井
41.70
15.00
5.60
4.90
3.98
7.35
7.02
16.54
水平井
83.40
30.00
3.02
5.00
8.32
15.00
14.73
28.90
Ⅱ
直井
7.76
2.50
11.00
4.76
2.12
4.76
6.91
15.32
水平井
23.27
7.50
4.93
5.29
8.79
15.87
15.05
40.42
1.3.2控壓鉆水平井技術是比較合理的解決辦法
    1) 水平井的優點：增加供給通道。縫洞型儲層的裂縫常具有高角度裂縫發育的特點，其溶洞常具有沿水平方向串珠狀發育的特點。對這種情況，采用水平井穿越多條裂縫、穿越溶洞發育帶，應該是很好的方法。
    2) 水平井的缺點：造成儲層傷害。大量漏失的鉆井液造成嚴重的儲層傷害，尤其是對沿裂縫發育的溶蝕孔隙帶，以及礁體類孔隙帶。這種傷害對儲層是致命的。
    解決該問題比較合理的辦法是“控壓鉆水平井技術”。利用水平井特殊軌跡增產的特點，與利用控壓消除儲層傷害、保障工程安全的特點相結合，產生了“控壓鉆水平井”的新技術。
2 控壓鉆水平井技術的原理
    在硫化氫超標的塔中碳酸鹽巖儲層實施控壓鉆井技術，就是要保證在鉆井過程與起下鉆作業實現微過平衡，有效地阻止硫化氫的侵入，避免硫化氫傷害事故的發生。

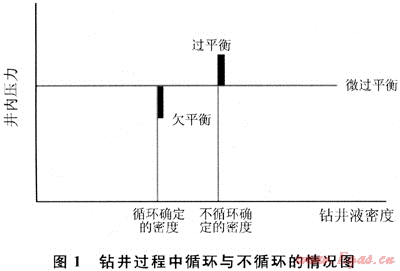

    由于鉆井過程中存在2種情況：鉆井液循環(正常鉆進)與不循環(接單根)。當鉆井液循環時，要產生環空流動阻力，導致井內壓力升高；當不循環鉆井液時，沒有了環空流動阻力，相對于鉆井液循環情況井內壓力降低。不同的情況為實現鉆井過程的微過平衡帶來了困難見圖1。

    對于深井Ø152.4mm小井眼，5000～6000m的深井，相對密度為1.20左右的鉆井液，循環壓耗為3～5MPa，相當于鉆井液密度為0.06～0.10g/cm3的變化。因此，在確定鉆井液密度時，如果以鉆井液循環情況下井內壓力為微過平衡作為標準，那么在不循環情況下井內壓力就可能變成微欠控壓；相反，如果以鉆井液不循環情況下井內壓力為微過平衡作為標準，那么在循環情況下井內壓力就可能變成過平衡。怎樣處理好這對矛盾，是實施硫化氫超標的控壓鉆井技術的關鍵。

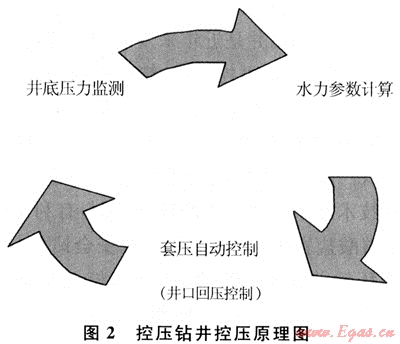

    哈里伯頓控壓鉆水平井控壓原理：使用低密度鉆井液，通過對井底壓力的實時監測、水力參數的分析計算、井口套壓(或回壓)的自動控制，實現合理的井底壓力，始終保持井底壓差處于微過平衡狀態，確保鉆井安全?？貕恒@井控壓原理見圖2。

    應用哈里伯頓控壓鉆水平井技術，可以有效地解決塔中地區碳酸鹽巖儲層的鉆井難題：
    1) 地層中硫化氫含量高，安全施工風險大。始終保持井底壓差處于微過平衡狀態，防止高含硫氣體的溢出。在井控狀況下能夠更好地控制井底壓力，保障鉆井作業的安全[3～5]。
    2) 鉆井液密度窗口壓力窄，易漏易噴。①能夠更早地檢測到井漏、井涌；②在井漏情況下能夠迅速降低井底壓力，恢復正常；③在氣侵情況下能夠在井口迅速提供回壓，阻止進一步氣侵；能夠降低井底壓力，減少壓差卡鉆的風險；④能夠杜絕嚴重井漏發生，減少儲層傷害。
    3) 與注氣控壓鉆水平井技術相比較：①不需注氣，解決了井下數據信號實時傳輸?shù)碾y題，適用于水平井；解決了不同鉆井過程注氣、停氣的轉換難題；②不使用套管閥或不壓井起下鉆裝置，能夠提高鉆井速度，縮短鉆井周期。
3 哈里伯頓控壓鉆水平井技術
3.1 配套裝備

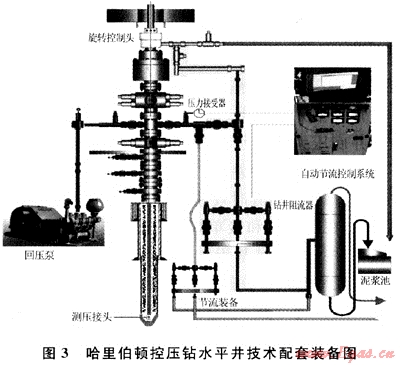

    哈里伯頓控壓鉆水平井技術配套裝備主要由3套系統組成(如圖3所示)：井底壓力測量系統(PWD隨鉆測壓工具、數據采集裝置)；套壓自動控制系統(自動節流管匯、水力計算模塊)；回壓控制系統(回壓泵、自動節流管匯、水力計算模塊)。

3.2 鉆井工藝
    針對不同的鉆井過程，哈里伯頓控壓鉆水平井采用了如下不不同的鉆井工藝：
    1) 正常鉆井。使用自動節流控制系統，通過井內循環，施加所需的井口套壓，進行鉆井。
    2) 接單根作業。使用回壓控制系統，通過井口短路循環，施加所需的井口回壓，進行接單根作業。
3) 起下鉆作業。起鉆作業初期，使用回壓控制系統，通過井口短路循環，施加所需的井口回壓，進行起鉆作業。起鉆作業后期，利用加重鉆井液帽控制井底壓力，敞開井口進行正常起鉆作業(下鉆作業參照起鉆作業標準)。
哈里伯頓控壓鉆水平井技術在塔中某井的應用取得了初步成功。在鉆井中氣測錄井發現不同級別的油氣顯示為242.0m/32層。當監測到地層壓力發生變化時，利用自動節流控制系統對井口壓力進行自動調整，建立新的井底壓力與地層壓力的平衡，有效地避免了因井底壓力大幅度地變化而引起的溢流、井漏等事故的發生，完成水平段長度為875m，創造了塔中地區的新紀錄。
4結論
    1) 針對塔中碳酸鹽巖壓力敏感性?xún)?chǔ)層，打開儲層時防止溢流、制漏、井控安全和硫化氫防護這四者實際上是相互聯系的一套體系，應該相互兼顧。必須采用控壓鉆井技術。
    2) 利用水平井特殊軌跡增產的特點，與利用控壓消除儲層傷害、保障工程安全的特點相結合，產生了“控壓鉆水平井”的新技術。
    3) 哈里伯頓控壓鉆水平井技術使用低密度鉆井液，通過對井底壓力的實時監測、水力參數的分析計算、井口套壓(或回壓)的自動控制，實現了合理的井底壓力，始終保持井底壓差處于微過平衡狀態，確保鉆井安全。
    4) 哈里伯頓控壓鉆水平井技術在塔中某井的應用取得了初步成功，完成水平段長度為875m，創造了塔中地區的新紀錄。
    5) 在塔里木油田的現有裝備中，控壓鉆水平井所需要的設備大部分是已經有的，主要缺少的是PWD隨鉆測壓工具和數據采集系統。顯然，PWD隨鉆測壓工具和數據采集系統的配置，是塔里木油田實施哈里伯頓控壓鉆水平井技術的關鍵環節。
