液氮預冷操作手冊

一、操作內容

    LNG加氣站管道施工、設備安裝完成后，雖然儲罐及管道為不銹鋼材料，具有優異的低溫性能，但是由于LNG超低溫的特殊要求，設備及管道在溫度變化速率較大時，還存在熱應力過大而使材料或連接部位產生損壞的問題；這就要求低溫設備和管道在LNG進入前，先進行預冷操作，確保投運安全。經過預冷檢驗并調試合格后方可接收LNG；預冷過程以液氮作為預冷介質。

二、液氮預冷前應具備的條件

1、技術準備

1）儲罐預冷前的準備工作

 開狀態；

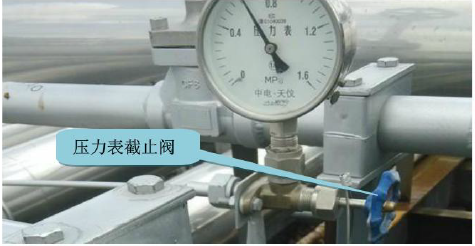

 管道與安全閥之間的截止閥是否完全打開；

 儲罐真空度檢測合格并記錄備案（儲罐真空度不大于3Pa）。

 在確定以上流程以后，再按照預冷的程序嚴格進行。

2）潛液泵試運行前的準備工作

上各傳感器電氣連接全部完成并通電正常無誤。

管路附件（進/出口壓力表........

 三、預冷過程

3.1預冷流程一般首先利用低溫氮氣對設備及管道進行初級預冷，然后用液氮對設備及管道進行深度預冷。

3.1.1儲罐氣相預冷

將槽車液相管、增壓液相管、氣相管分別與卸車臺連接，緩慢打開槽車氣相閥門將低溫氮氣引入儲罐，觀察儲罐壓力，當壓力達到0.4MPa時，關閉槽車氣相閥門，保冷15min。通過監控軟件查看（或紅外線溫度檢測儀）氣相管道溫度，然后通過EAG排放氮氣，重復以上工作，直至檢測點溫度低于－40℃。

3.1.2檢查該步驟完成后，將本步驟已打開的所有閥門關閉，然后方可進行下一步驟。

 3.1.3儲罐、潛液泵、加氣機液相預冷

......
