科學利用機動氣源的研究

摘 要

摘要：機動氣源是城市氣源的重要組成部分。因儲氣容積與機動氣源呈反比，隨著機動氣源的增加而降低。本項目主要是研究機動氣源對儲氣容積的影響。根據沈陽市調度系統數據，結合現
摘要：機動氣源是城市氣源的重要組成部分。因儲氣容積與機動氣源呈反比，隨著機動氣源的增加而降低。本項目主要是研究機動氣源對儲氣容積的影響。根據沈陽市調度系統數據，結合現狀供氣情況，利用供、需氣圖表分析機動氣源對儲氣容積的影響程度，為在有機動氣源下合理的確定儲氣容積提供理論依據，避免不必要的投資。
關鍵詞：儲氣容積；機動氣源；調峰
1 前言
    城市燃?xì)庥昧坎粩嘧兓８鶕?jù)用氣量的變化規律，分為月不均勻性、日不均勻性和時不均勻性。由于氣源的供應量不可能完全按用氣量變化而隨時改變，為保證按用戶要求不間斷地供應燃?xì)?，必須考慮燃?xì)馍a(chǎn)與使用的平衡問題。一般平衡燃?xì)馍a(chǎn)與使用的方式主要有以下3種：1、改變氣源的生產能力和設置機動氣源；2、利用緩沖用戶和發揮調度的作用；3、建設儲氣設施。
    目前，沈陽市主要利用CNG、LNG機動氣源調節月不均勻性和部分日不均勻性，利用儲氣罐調節日和小時不均勻性。
2 現狀分析
    從氣源角度分析，作為管道氣源短缺的城市，沈陽市主要依靠CNG、LNG機動氣源補充供需差量。以2008年為例，2008年日平均用氣量為62萬m3，管道氣源日平均供氣量為47萬m3，日平均供需差額為15萬m3，需由CNG、LNG機動氣源補充。
    從用氣角度分析，沈陽市受季節影響和用戶比例的限制，用氣的季節不均勻性和小時不均勻性均較大。2008年冬季采暖期階段日平均用氣量為83萬m3，而非采暖期階段日平均用氣量?jī)H為47萬m3。日用氣量相差近1.8倍。沈陽市季節不均勻性較大，即使未來引進新的天然氣氣源，受氣源調節能力和儲氣設施容積限制，利用CNG、LNG機動氣源進行季節調峰也有可能是未來平衡季節不均勻性的主要措施之一。
3 機動氣源對儲氣容積的影響
    沈陽市主要利用儲氣罐進行儲氣。儲氣罐的主要功能有以下3點：
    (1) 隨燃?xì)庥昧康淖兓a(bǔ)充制氣設備所不能及時供應的部分燃?xì)饬俊?/span>
    (2) 當停電、修理管道、制氣或輸配設備發生暫時故障時。保證一定程度的供氣。
    (3) 可用以混合不同組分的燃?xì)猓谷細獾男再|(zhì)(成分、發熱值)均勻。
    確定儲氣罐儲氣容積時，主要根據上述第一項功能。以2009年1月14日沈陽市燃?xì)庥脷饬繛槔?。以下?jì)算所需的儲氣容積。
3.1 儲氣容積的計算
3.1.1小時用氣量百分比(見表1)
3.1.2小時供應量百分比
    小時供應量按均勻供氣考慮，即小時供應量百分比=1+24=4.17%
3.1.3儲氣容積計算
    根據小時供應量和用氣量的百分比，做出儲氣容積計算表(見表2)。
3.1.4儲氣容積比
    根據儲氣容積計算表(表2)可以看出燃?xì)鈨?chǔ)氣容積比最大值為0，最小值為-16.11%，這兩個數值的絕對值相加為：0+16.11%=16.11%。即所需的儲氣容積為日用氣量的16.11%。
表1 小時用氣量百分比
時間
7-8
8-9
9-10
10-11
11-12
12-13
13-14
14-15
15-16
16-17
17-18
18-19
m3/h
62676
55470
54294
62005
54997
60400
50326
38721
52765
70739
90492
79619
%
5.63
4.98
4.88
5.57
4.94
5.43
4.52
3.48
4.74
6.36
8.13
7.15
時間
19-20
20-21
21-22
22-23
23-0
0-1
1-2
2-3
3-4
4-5
5-6
6-7
m3/h
49545
38891
42690
29509
28774
21839
23122
22143
21712
28551
30380
43212
%
4.45
3.5
3.84
2.65
2.59
1.96
2.08
1.99
1.95
2.57
2.73
3.88
注：數據采用時間段與調度系統數據時間段一致，即早7:00至次日早7:00為一天。
表2 儲氣容積計算表(%)
時間
供應量
用氣量
燃?xì)獾膬?chǔ)存量
時間
供應量
用氣量
燃?xì)獾膬?chǔ)存量
該小時內
累計量
該小時內
累計量
該小時內
累計量
該小時內
累計量
7-8
4.17
4.17
5.63
5.63
-1.47
19-20
4.17
54.17
4.45
70.27
-16.11
8-9
4.17
8.33
4.98
10.62
-2.28
20-21
4.17
58.33
3.49
73.77
-15.43
9-10
4.17
12.50
4.88
15.50
-3.00
21-22
4.17
62.50
3.84
77.60
-15.10
10-11
4.17
16.67
5.57
21.07
-4.40
22-23
4.17
66.67
2.65
80.26
-13.59
11-12
4.17
20.83
4.94
26.01
-5.18
23-0
4.17
70.83
2.59
82.84
-12.01
12-13
4.17
25.00
5.43
31.44
-6.44
0-1
4.17
75.00
1.96
84.80
-9.80
13-14
4.17
29.17
4.52
35.96
-6.79
1-2
4.17
79.17
2.08
86.88
-7.71
14-15
4.17
33.33
3.48
39.44
6.10
2-3
4.17
83.33
1.99
88.87
-5.54
15-16
4.17
37.50
4.74
44.18
-6.68
3-4
4.17
87.50
1.95
90.82
-3.32
16-17
4.17
41.67
6.36
50.54
-8.87
4-5
4.17
91.67
2.57
93.39
-1.72
17-18
4.17
45.83
8.13
58.67
-12.83
5-6
4.17
95.83
2.73
96.12
-0.28
18-19
4.17
50.00
7.15
65.82
-15.82
6-7
4.17
100.00
3.88
100.00
0.00
3.1.5儲氣容積圖

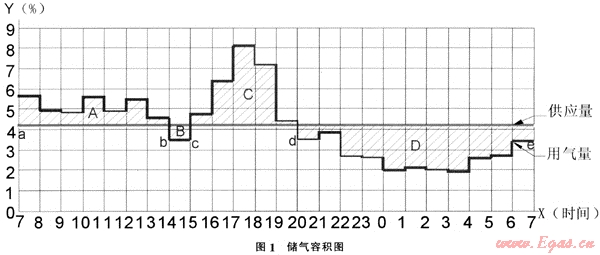

根據燃?xì)獾墓?yīng)量和用氣量的百分比繪制如下儲氣容積圖(見圖1)。

    根據圖1可以看出a-b和c-d時間段供氣量小于用氣量，由儲罐供氣以補充氣源不足的部分。b-c和d-e時間段供氣量大于用氣量，多余氣量存入儲罐。即在a-b時間段廟儲罐向外供氣。供氣量為A，此時，需儲氣容積為A；然后儲罐有一小幅度進氣，進氣量為B(b-c時間段)；接著儲罐繼續供氣，供氣量為C(c-d時間段)，此時，需要儲氣容積為C-B；最后儲罐進氣，進氣量為D(d-e時間段)，儲罐補充至原有高度。儲罐需要的儲氣容積A+C-B等于儲罐的進氣量D，D=A+C-B。
3.2 有機動氣源時儲氣容積的計算
    由于CNG、LNG機動氣源設備啟動和停產比較方便，負荷調整范圍大，即可以調節季節性、日用氣不均勻性，同時也可以平衡小時用氣不均勻性。因此，科學利用機動氣源可以有效地降低儲氣容積。當有機動氣源存在時，燃?xì)獾墓?yīng)量可分為兩部分，管道氣源供應量和機動氣源供應量。管道氣源供應量不能隨時間改變，而機動氣源供應量可根據用氣量的需要進行調整。2009年1月14日總用氣量為1112874m3，管道氣源供應量按日平均用氣量620000m3取值。則機動氣源供應量為492874m3。
3.2.1機動氣源可根據用氣需求隨時調整供氣量時所需的儲氣容積。
    (1) 燃?xì)夤?yīng)量百分比
    管道氣源供應量百分比=620000+1112874=55.7%
    機動氣源供應量百分比=492874+1112874=44.3%
    管道氣源小時供應量百分比=55.7%+24=2.32%
    機動氣源小時供應量百分比可根據用氣需要進行調整，是變值。
   (2) 儲氣容積計算
不考慮機動氣源開啟，輸送的特點及可能增加的成本和帶來的不便，機動氣源可根據用氣需求隨時調整供氣量，得出如下儲氣容積計算表(見表3)。
表3 儲氣容積計算表(%)
時間
管道氣供應量
機動氣供應量
供氣量
用氣量
燃?xì)獾膬?chǔ)存量
該小時內
該小時內
該小時內
累計值
該小時內
累計值
7-8
2.32
3.31
5.63
5.63
5.63
5.63
0.00
8-9
2.32
2.66
4.98
10.62
4.98
10.62
0.00
9-10
2.32
2.56
4.88
15.50
4.88
15.50
0.00
10-11
2.32
3.25
5.57
21.07
5.57
21.07
0.00
11-12
2.32
2.62
4.94
26.01
4.94
26.01
0.00
12-13
2.32
3.11
5.43
31.44
5.43
31.44
0.00
13-14
2.32
2.20
4.52
35.96
4.52
35.96
0.00
14-15
2.32
1.16
3.48
39.44
3.48
39.44
0.00
15-16
2.32
2.42
4.74
44.18
4.74
44.18
0.00
16-17
2.32
4.04
6.36
50.54
6.36
50.54
0.00
17-18
2.32
5.81
8.13
58.67
8.13
58.67
0.00
18-19
2.32
4.83
7.15
65.82
7.15
65.82
0.00
19-20
2.32
2.13
4.45
70.27
4.45
70.27
0.00
20-21
2.32
1.17
3.49
73.77
3.49
73.77
0.00
21-22
2.32
1.51
3.84
77.60
3.84
77.60
0.00
22-23
2.32
0.33
2.65
80.26
2.65
80.26
0.00
23-0
2.32
0.26
2.59
82.84
2.59
82.84
0.00
0-1
2.32
0.00
2.32
85.16
1.96
84.80
-0.36
1-2
2.32
0.00
2.32
87.48
2.08
86.88
-0.60
2-3
2.32
0.00
2.32
89.80
1.99
88.87
-0.93
3-4
2.32
0.00
2.32
92.13
1.95
90.82
-1.30
4-5
2.32
0.24
2.57
94.69
2.57
93.39
-1.30
5-6
2.32
0.41
2.73
97.42
2.73
96.12
-1.30
6-7
2.32
0.26
2.58
100.00
3.88
100.00
0.00
   (3) 儲氣容積比
   根據儲氣容積計算表(表3)可以看出燃?xì)鈨?chǔ)氣容積比最大值為O，最小值為-1.3%，這兩個數值的絕對值相加為：0+1.3%=1.3%。即所需的儲氣容積為日用氣量的1.3%。
   (4) 儲氣容積圖

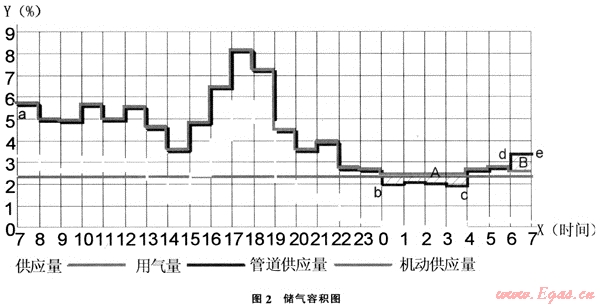

根據燃?xì)獾墓?yīng)量和用氣量的百分比繪制如下儲氣容積圖(見圖2)。

    根據圖2可以看出在a-b和c-d時間段，因管道供應量小于用氣量，不足氣量部分由機動供應量補充，使燃?xì)夤?yīng)量與用氣量相等。在b-c時間段因管道供應量大于用氣量，不需要機動氣源供應，管道供應量比用氣量多余的部分A存入儲罐，在d-e時間段向外供出，儲罐恢復至原有高度。儲氣容積：儲氣量A=供氣量B，其中儲氣量A是小時管道供氣量比小時用氣量多余量的總和。由此可得出機動氣源供應量可隨用氣量隨時改變時，所需的儲氣容積等于管道小時供氣量比小時用氣量多余量的總和。
    沈陽市現有機動氣源為八棵樹儲配站內的CNG、LNG、LPG和大青儲配站內的CNG、LNG。根據現有工藝，這5種機動氣源都不能隨用氣量的變化隨時調整供應量的變化，氣源啟運后，輸送量在一段時間內為定值。因此，按機動氣源是變量做出的儲氣容積只是理想狀態下的最小儲氣容積。
3.2.2機動氣源按固定量輸出
    根據2009年1月14日用氣量的變化，機動氣源按早8點至21點連續14個小時均勻輸入考慮。
   (1) 燃?xì)夤?yīng)量百分比
   管道氣源供應量百分比=620000+1112874=55.7%
    機動氣源供應量百分比=492 874+1112874=44.3%
    管道氣源小時供應量百分比=55.7%+24=2.32%
    機動氣源小時供應量百分比=44.3%+14=3.16%
   (2) 儲氣容積計算
    根據氣源供應量和用戶的用氣量得出儲氣容積計算表(見表4)。
表4 儲氣容積計算表(%)
小時
管道氣供應量
機動氣供應量
供氣量
用氣量
燃?xì)獾膬?chǔ)存量
該小時內
該小時內
該小時內
累計值
該小時內
累計值
7-8
2.32
3.16
5.48
5.48
5.63
5.63
-0.15
8-9
2.32
3.16
5.48
10.97
4.98
10.62
0.35
9-10
2.32
3.16
5.48
16.45
4.88
15.50
0.96
10-11
2.32
3.16
5.48
21.94
5.57
21.07
0.87
11-12
2.32
3.16
5.48
27.42
4.94
26.01
1.42
12-13
2.32
3.16
5.48
32.91
5.43
31.44
1.47
13-14
2.32
3.16
5.48
38.39
4.52
35.96
2.44
14-15
2.32
3.16
5.48
43.88
3.48
39.44
4.44
15-16
2.32
3.16
5.48
49.36
4.74
44.18
5.18
16-17
2.32
3.16
5.48
54.85
6.36
50.54
4.31
17-18
2.32
3.16
5.48
60.33
8.13
58.67
1.67
18-19
2.32
3.16
5.48
65.82
7.15
65.82
0.00
19-20
2.32
3.16
5.48
71.30
4.45
70.27
1.03
20-21
2.32
3.16
5.48
76.79
3.49
73.77
3.02
21-22
2.32
0.00
2.32
79.11
3.84
77.60
1.50
22-23
2.32
0.00
2.32
81.43
2.65
80.26
1.17
23-0
2.32
0.00
2.32
83.75
2.59
82.84
0.91
0-1
2.32
0.00
2.32
86.07
1.96
84.80
1.27
1-2
2.32
0.00
2.32
88.39
2.08
86.88
1.5l
2-3
2.32
0.00
2.32
90.71
1.99
88.87
1.84
3-4
2.32
0.00
2.32
93.04
1.95
90.82
2.21
4-5
2.32
0.00
2.32
95.36
2.57
93.39
1.97
5-6
2.32
0.00
2.32
97.68
2.73
96.12
1.56
6-7
2.32
0.00
2.32
100.00
3.88
100.00
0.00
    (3) 儲氣容積比
    根據儲氣容積計算表(表3)可以看出燃?xì)鈨?chǔ)氣容積比最大值為5.18%，最小值為-0.15%，這兩個數值的絕對值相加為：5.18%+0.15%=5.33%。即所需的儲氣容積為日用氣量的5.33%。
   (4) 儲氣容積圖

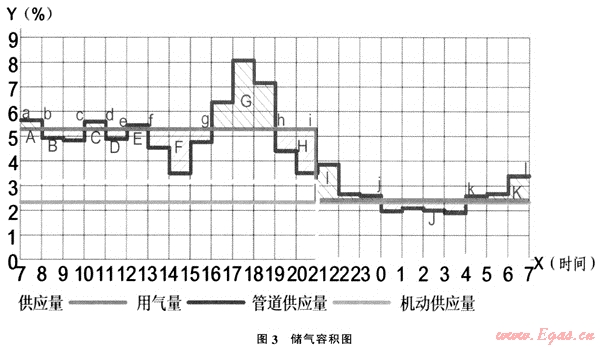

根據燃?xì)獾墓?yīng)量和用氣量的百分比繪制如下儲氣容積圖(見圖3)。

    由圖3可以看出當有機動氣源時，在a-b、c-d、e-f、g-h、i-j、k-l時間段燃?xì)夤?yīng)量小于用氣量，由儲氣罐向外供氣；在b-c、d-e、f-g、h-i、j-k時間段供氣量大于用氣量，多余用氣量存入儲罐。由圖1、圖3比較可看出當有機動氣源時儲罐的入罐量和出罐量比原先有大幅度下降，因此，在燃?xì)庥昧枯^大的時間段，開啟機動氣源，提高燃?xì)獾墓?yīng)量可有效的降低儲氣容積。
4 結論
    一般計算城市所需的儲氣容積時，如果氣源產量能夠根據需用量改變一周內各天的生產工況時，儲氣容積以計算月最大日燃?xì)夤┬杵胶庖蟠_定，否則，應按計算月平均周的燃?xì)夤┬杵胶庖蟠_定?，F(xiàn)根據沈陽市近3年的用氣數據，分別對計算月的最大日儲氣容積比和平均周儲氣容積比進行比較分析。
4.1 選用時間
    因沈陽市部分用戶在冬季采用天然氣進行采暖，為保證冬季采暖期數據的連續性，在年時間段的選取上以當年4月1日至次年3月31日時間段的數據作為全年的數據進行分析。根據現有數據年選取時間為2006年、2007年和2008年；這3年月最大用氣量均發生在1月份。計算月中的最大13分別為2007年1月9日、2008年1月15日和2009年1月14日。
4.2 儲氣容積比
    (1) 2006年至2008年儲氣容積按常規計算方法的得到的值見表5。
表5 儲氣容積比
年份
2006年
2007年
2008年
最大日儲氣容積比(%)
19.05
20.17
16.11
平均周儲氣容積比(%)
33.18
33.63
38.16
非采暖期平均日用氣量(m3)
470302
488840
473860
采暖期平均日用氣量(m3)
686750
679198
832265
非采暖期/采暖期(%)
68
72
57
    (2) 有機動氣源情況下
    根據表5可以看出沈陽市非采暖期平均日用氣量基本是采暖期平均日用氣量的70%，受季節不均勻性的影響，即使未來沈陽管道氣源充足，沈陽仍需要約30%的機動氣源滿足季調峰的需要。因此此次機動氣源量按日總用氣量30%IR/Lff，調峰時間按14個小時均勻輸入計算，得出相應的最大日儲氣容積比、平均周儲氣容積比(見表6)。
表6 儲氣容積比(%)

2006年
2007年
2008年
最大日儲氣容積比
9.19
9.86
6.46
平均周儲氣容積比
23.48
23.62
28.51
    通過表5和表6對比，當有機動氣源存在時，儲氣容積比可下降約10%。以沈陽市最大日用氣量120萬m3計算，當合理利用機動氣源時，所需的儲氣容積可節約12萬m3。合理利用機動氣源不但能夠保證氣源供應，同時也可降低所需儲氣罐罐存，減少不必要的投資。

(本文作者：毛亮 李強 韓艷軍 張穎博 王雪妮 沈陽市煤氣總公司 110005)
