摘 要

基于燃?xì)庥?PE 管道設計中最大工作壓力的計算，討論管道周圍土壤溫度對管道最大工作壓力的折減?？紤]管道介質危險性對管道系統的影響，在溫度折減系數的基礎上提出介質危險性折減系數的建議。采用美國道化學公司火災、爆炸指數評價法中的火災、爆炸指數作為管道危險性的量化指標，得出介質危險性折減系數公式，對燃?xì)庥?PE 管道最大工作壓力的計算做進一步修正，結合案例給出具體的計算方法及步驟。

 摘　要：基于燃?xì)庥?/span>PE管道設計中最大工作壓力的計算，討論管道周圍土壤溫度對管道最大工作壓力的折減?？紤]管道介質危險性對管道系統的影響，在溫度折減系數的基礎上提出介質危險性折減系數的建議。采用美國道化學公司火災、爆炸指數評價法中的火災、爆炸指數作為管道危險性的量化指標，得出介質危險性折減系數公式，對燃?xì)庥?/span>PE管道最大工作壓力的計算做進一步修正，結合案例給出具體的計算方法及步驟。

關鍵詞：聚乙烯管道；  最大工作壓力；  折減系數；  道化學

Reduction Factor of Maximum Working Pressure of Polyethylene Gas Pipeline

Abstract：Based on the maximum working pressure calculation of PE gas pipeline，the influence of soil temperature around the pipeline on the maximum working pressure is discussed．Considering the effect of the pipeline medium risk on pipeline system，the medinm risk reduction factor is suggested based on temperature reduction factor．Fire and explosion index in American Dow g fire and explosion index method is used as the quantitative index of pipeline risk．The medium risk reduction factor formula is proposed．The maximum working pressure calculation of PE gas pipeline is further corrected，and the concrete calculation method and steps are presented combined with the ease．

Keywords：PE pipeline；maximum working pressure；reduction factor；Dow chemical



1　概述

聚乙烯(PE)管道具有良好的耐腐蝕性、絕緣性、密封性及韌性等優點[1-2]。自20世紀90年代，PE管道開始廣泛應用于國內燃?xì)庑袠I(yè)，主要為公稱直徑小于350mm且壓力不大于0.4MPa的管道。隨著燃?xì)庥?/span>PE管道近20年的推廣使用，已形成大規模的城鎮PE燃?xì)夤芫W(wǎng)。一些城鎮燃?xì)夤芫W(wǎng)的建設缺乏統籌規劃，存在多系統、多級別的管道系統。在燃?xì)馐聵I(yè)不斷推進、用戶不斷擴展的過程中面臨新舊管道并網的需求，這需要考慮管道系統的整體性能，其中PE管道最大工作壓力的確定及新增管道材料等級與規格的選擇尤為重要。本文基于燃?xì)庥?/span>PE管道設計中最大工作壓力的計算，討論管道周圍土壤溫度對管道最大工作壓力的折減；考慮管道介質危險性對管道系統的影響，引入衡量管道危險性的火災、爆炸指數，通過公式處理得到介質危險性折減系數公式，對燃?xì)庥?/span>PE管道最大工作壓力的計算做進一步修正，并結合案例給出具體的計算方法及步驟。

2　管道最大工作壓力的計算

燃?xì)庥?/span>PE管道最大工作壓力的選取在管道設計階段尤為重要，需綜合考慮管道系統的各種因素。根據國家標準GB 15558．1—2003《燃?xì)庥寐竦鼐垡蚁?/span>(PE)管道系統第1部分：管材》(以下簡稱GB15558．1—2003)，最大工作壓力的計算見式(1)，此公式以20℃、50年的管道設計使用壽命為基礎確定。

pMOP=2sMRS/(kSDR-1)C  　　  (1)

式中pMOP——最大工作壓力，Mpa

sMRS——最小要求強度，Mpa

kSDR——標準尺寸比(管道外徑與壁厚之比)

C——總體使用(設計)系數(以下簡稱總體使用系數)

最大工作壓力pMOP(Maximum Operating Pressure)指管道系統中允許連續使用的流體的最大壓力。

最小要求強度sMRS(Minimum Required Strength)指聚乙烯材料在20℃、50年壽命、預測概率為97.5％條件下的靜液壓強度(sLCL)值在GB／T 321—1980《優先數及優先數系》的優先數R20或R20系列中向小取最接近的值。GB／T 18475—2001《熱塑性塑料壓力管材和管件用材料分級和命名總體使用(設計)系數》提出燃?xì)庥镁垡蚁┗炫淞系姆旨?jí)數，即將sMRS乘以10后得到，例如最小要求強度為8.0MPa的PE管道屬PE80系列。

標準尺寸比kSDR(Standard Dimension Ratio)在GB 15558．1—2003、歐洲標準EN 1555—5：2002《燃?xì)廨斔陀盟芰瞎艿老到y(tǒng)聚乙烯(PE)  第5部分》(以下簡稱EN 1555—5：2002)、國際標準ISO／TS　10839：2000《燃?xì)廨斔陀镁垡蚁┕懿暮?a href=http://www.leakygutdiet.com/e/tags/?tagname=%E7%AE%A1%E4%BB%B6 target=_blank class=infotextkey>管件設計、搬運和安裝》(以下簡稱ISO／TS10839：2000)中推薦使用的有SDRll和SDR17．6兩種系列，即標準尺寸比后SDR分別為11、17.6。

總體使用系數C(Overall Service(design)Coeffieient)是一個大于1的系數，它考慮了未在置信下限sLCL體現出的使用條件和管道系統中組件的性能(如材料特性、管材力學性能等)。

GB 15558．1—2003、EN 1555—5：2002及ISO／TS 10839：2000中均提出燃?xì)廨斔陀?/span>PE管道的總體使用系數C不應小于2.0，目前各國設計、使用單位根據自身的實際情況確定不小于2.0的總體使用系數?？傮w使用系數的大小考慮了使用條件和管道其他附件的特性對管道系統的影響，是在置信下限所包含因素之外考慮的管道系統的安全裕度。我國考慮國情及地理?xiàng)l件、施工方式、燃?xì)夥N類等各種因素，為進一步提高安全性能，CJJ 63—2008《聚乙烯燃?xì)夤艿拦こ碳夹g(shù)規程》(以下簡稱CJJ 63—2008)中將天然氣PE管道系列的總體使用系數C調整至2.9～3.2范圍。

3　管道工作溫度對最大工作壓力的影響

燃?xì)庥?/span>PE管道最大工作壓力的計算式(1)是以20℃為參考溫度得出的，ISO／TS 10839：2000與EN1555—5：2002考慮工作溫度對管道系統的影響，引入溫度折減系數計算最大工作壓力，見式(2)。

pMOP=2sMRS/(kSDR-1)CDr       (2)

式中Dr——溫度折減系數

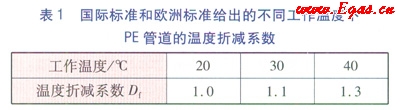

溫度折減系數Df是根據1×104h長期靜液壓試驗結果，計算得到的20℃時材料強度與不同溫度下材料強度的比值來確定的。ISO／TS 10839：2000與EN 1555—5：2002中給出的不同工作溫度下PE管道的溫度折減系數見表1。燃?xì)庥?/span>PE管道允許的最大工作壓力隨著溫度的升高而減小，高溫環境給管道的安全性帶來較大的不利影響。

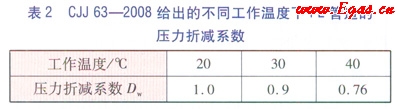

GB 15558．1—2003中未提及工作溫度對最大工作壓力產生折減。CJJ 63—2008中提出壓力折減系數，該壓力折減系數是根據ISO／TS 10839：2000對溫度折減系數的規定得出。CJJ 63—2008按中國使用習慣將表1中的溫度折減系數換算為倒數，重新定義為壓力折減系數，相應的最大工作壓力計算式見式(3)。表2為CJJ 63—2008中列出的不同工作溫度下PE管道壓力折減系數。

pMOP=2sMRSDw/(kSDR-1)C　　　(3)

式中Dw——壓力折減系數

考慮到可能尚有其他未探討的因素對PE管道最大工作壓力具有折減影響(如本文下面提出的介質危險性折減系數)，筆者認為CJJ 63—2008中將工作溫度對管道壓力的折減定義為壓力折減系數并不嚴謹，建議CJJ 63—2008參照ISO／TS 10839：2000、EN 1555—5：2002將壓力折減系數調整為溫度折減系數，以便與國際標準接軌。

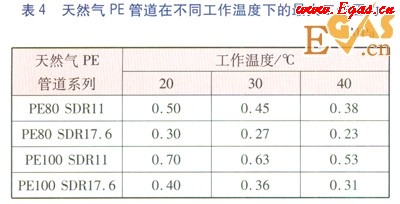

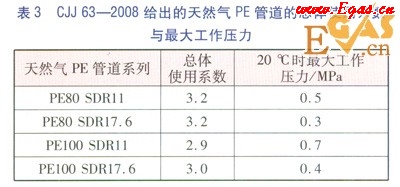

ISO／TS 10839：2000、EN 1555—5：2002提出，當工作溫度大于20℃時，最大工作壓力應按相應的溫度折減系數進行折減。而CJJ 63—2008按相應的壓力折減系數進行折減。CJJ 63—2008的第4．1．3條中確定的天然氣PE管道四組管道系列的總體使用系數以及在20℃時的最大工作壓力見表3，在此基礎上，將表1中的溫度折減系數代入式(2)，計算出天然氣PE管道在不同工作溫度下的最大工作壓力，見表4。





在中國多數的南部地區，從6月至10月份，地下0.8m處的土壤月平均溫度在20℃以上，甚至出現30℃以上的高溫[3]。因此，在高溫地區應考慮工作溫度對PE管道最大工作壓力的影響。本文建議1年中連續出現4個月地下0.8m處的土壤月平均溫度在20℃以上的地區，各管道系列的最大工作壓力按表4中30℃時的數據考慮。

管道埋深較小不僅易受第三方破壞，且管道周圍土壤溫度受高溫環境影響會出現高于30℃的狀況。CJJ 63—2008第4．3．3條規定，聚乙烯管道最小覆土厚度在各種條件下均不得小于0.5m。土壤溫度與氣溫的相關性隨埋設深度的增加而減小，土壤溫度在地下0.5m處與地下0.2m處(氣溫與地下0.2m處土壤溫度相關系數約0.95)相關系數高達0.98[4]。而根據實際測量，在地下1.0m及以下處的土壤溫度趨于恒定[3]。本文建議，在高溫地區，在施工條件允許的情況下，燃?xì)庥?/span>PE管道覆土厚度盡量不小于1.0m。

4　管道介質對最大工作壓力的影響

4.1　管道介質的危險性

燃?xì)庥?/span>PE管道的最大工作壓力不僅取決于管道材料(最小要求強度sMRS)、規格類型(管道標準尺寸比kSDR)及使用條件(總體使用系數C、工作溫度T)，在實際使用中，還應考慮管道介質、外界環境等因素對管道系統性能及安全性的影響，從安全角度對燃?xì)庥?/span>PE管道的最大工作壓力做進一步限制。

管道介質的危險性直接影響事故的危害程度，從這方面對燃?xì)庥?/span>PE管道的最大工作壓力計算的修正具有一定必要性。在危險性評價中，美國道化學火災、爆炸指數評價法(以下簡稱道化法)是常用的定量分析工藝過程物料火災爆炸潛在危險性的分析方法。它以物質系數(Fm)為基礎數值(即表述物質由燃燒或其他化學反應引起的火災、爆炸中釋放能量大小的內在特性)，結合一般工藝危險系數(F1)、特殊工藝危險系數(F2)，得到火災、爆炸指數(F)，用來估算生產過程中事故可能造成的破壞情況。本文引用道化法中的火災、爆炸指數來衡量管道介質的危險性程度。

4.2　火災、爆炸指數計算方法

以天然氣、氣態液化石油氣(LPG)PE管道為例，計算其火災、爆炸指數。假設案例為兩組：①100km的DN 300mm天然氣PE管道，工作壓力為0.3MPa；②100km的DN 300mm氣態液化石油氣PE管道，工作壓力為0.07MPa。根據美國道化學公司編制、美國化學工程師協會(The American Institute of Chemical Engineer)1994年出版的《道化學公司火災爆炸指數評價法(第七版)》(Dow’s Fire&Explosion Index Hazard Classification Guide，Seventh Edition，以下簡稱《第七版》)，計算案例中的火災、爆炸指數。

天然氣的主要組分為甲烷(本文按純甲烷考慮)，液化石油氣的主要組分為丙烷(本文按純丙烷考慮)，根據《第七版》附錄A查得兩種介質的物質系數(Fm)均為21。

一般工藝危險系數(F1)、特殊工藝危險系數(F2)由基本系數與各相關工藝評價單元危險系數的加和得到。各工藝評價單元危險系數在《道七版》規定的危險系數取值范圍內，結合實際情況選取恰當?shù)臄?shù)值。

4.2.1一般工藝危險系數(F1)的確定

一般工藝危險系數(F1)的工藝評價單元包括放熱反應、吸熱反應、物料處理與輸送等6項內容，與本案例相關的工藝評價單元只有物料處理與輸送。本案例的一般工藝危險系數的計算如下。

①F1中基本系數為1.0。

②物料處理與輸送用于評價工藝單元在處理、輸送和儲存物料過程中潛在的火災危險陛，對于管道上的易燃類物料的處理與輸送，其危險系數為0.5。

案例中天然氣、氣態液化石油氣PE管道的一般工藝危險系數計算結果見表5，表5中未列出與本案例取值無關的工藝評價單元。



4.2.2特殊工藝危險系數(F2)的確定

特殊工藝危險系數(F2)的工藝評價單元包括毒性物質、壓力、易燃及不穩定物質的能量等12項內容，與本案例相關的工藝評價單元有5項，本案例的特殊工藝危險系數計算如下。

①基本系數

F2中基本系數為1.0。

②毒性物質危險系數的確定

《道七版》中毒性物質危險系數按0.2Nh計算，其中Nh為美國消防協會規定的毒性等級，分為無毒、有輕微毒害、急性危害需醫療監護、可致急性中毒和慢性影響、可造成死亡或嚴重傷害共5個等級，毒性等級由輕至重的Nh值為0～4。液化石油氣與天然氣均屬有輕微毒害等級[5-6]，Nh=1，則毒性物質危險系數均為0.2。

③壓力危險系數的確定

《道七版》中壓力危險系數的計算見式(4)。



式中F2,b——壓力危險系數

p——管道介質工作壓力，Mpa

天然氣管道工作壓力為0.3MPa，氣態LPG管道工作壓力為0.07MPa，代入式(4)，計算得到天然氣管道和氣態LPG管道的壓力危險系數分別為0.23、0.18。也可以根據《道七版》中的壓力危險系數圖表查得一定的工作壓力下所對應的壓力危險系數。

④易燃及不穩定物質的能量危險系數的確定

易燃及不穩定物質的能量危險系數主要討論單元中易燃物和不穩定物質的能量與危險性的關系。《道七版》中易燃及不穩定物質的能量危險系數的計算見式(5)。



式中F2,c——易燃及不穩定物質的能量危險系數

E——總能量，GJ

本案例中天然氣低熱值為37.68MJ／m3，氣態LPG低熱值為108.86MJ／m3，計算該條件下的天然氣管道總熱量為1064GJ，氣態LPG管道總熱量為1307GJ，通過式(5)計算得到天然氣管道、氣態LPG管道易燃及不穩定物質的能量危險系數分別為1.49、1.62。也可以根據《道七版》中的易燃及不穩定物質的能量危險系數圖表查得一定的總能量值所對應的易燃及不穩定物質的能量危險系數。

⑤腐蝕與磨蝕危險系數的確定

《道七版》中腐蝕與磨蝕危險系數按年腐蝕速率劃分取值區間，PE管道年腐蝕速率在0.127～0.254mm／a范圍，腐蝕與磨蝕危險系數取值為0.2[7]。

⑥接頭和填料的泄漏危險系數的確定

根據《道七版》中關于接頭和填料的泄漏危險系數取值的描述(如密封或連接處可能產生輕微泄漏時取0.1，產生正常的一般泄漏時取0.3等)，本案例中燃?xì)夤艿涝?a href=http://www.leakygutdiet.com/e/tags/?tagname=%E9%98%80%E9%97%A8 target=_blank class=infotextkey>閥門等連接處可能產生輕微泄漏，故接頭和填料的泄漏危險系數取值為0.1。

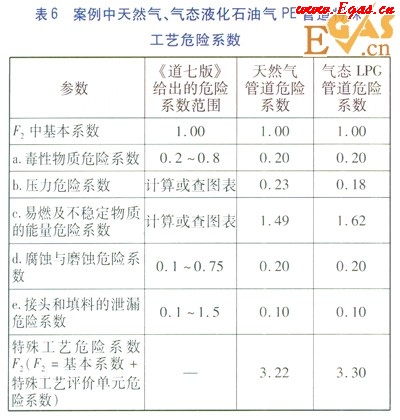

本案例中天然氣、氣態液化石油氣PE管道的特殊上藝危險系數計算結果見表6，表6中未列出與本案例取值無關的工藝評價單元。



4.2.3火災、爆炸指數的確定

火災、爆炸指數(F)的計算見式(6)。

F=FmF1F2  　　  (6)

天然氣管道、氣態LPG管道介質的物質系數Fm均為21，將表5、表6數值代入式(6)，計算得到本案例天然氣管道、氣態LPG管道的火災、爆炸指數(F)分別為101.43、103.95。

4.3　介質危險性折減系數

火災、爆炸指數作為評價燃?xì)夤艿牢ｋU(xiǎn)性的量化指標，本文在溫度折減系數概念的基礎上，對火災、爆炸指數通過公式處理引入介質危險性折減系數Dm?！兜榔甙妗穼⒒馂?zāi)、爆炸指數劃分為5個危險等級(見表7)，火災、爆炸指數小于97為較輕或最輕的危險等級。筆者認為，在較輕或最輕危險等級下管道系統的危險性較小，在管道最大工作壓力計算中建議不作折減。因此，以中等危險等級的下限值97作為介質危險性折減系數的基準數1，介質危險性折減系數的表述見式(7)、式(8)。



當F≥97時：

Dm=F/97　　　　　(7)

當F<97時：

Dm=1　　　　　   (8)

式中Dm——介質危險性折減系數

在引入介質危險性折減系數Dm后，PE管道最大工作壓力計算中的折減系數調整為式(9)。

D=DfDm  　　　　 (9)

式中D——折減系數

由此，PE管道最大工作壓力計算式(2)調整為式(10)。

pMOP=2sMRS/(kSDR-1)CD        (10)

本文案例中天然氣、氣態液化石油氣PE管道的火災、爆炸指數分別為101.43、103.95，按式(7)計算得到天然氣、氣態液化石油氣PE管道的介質危險性折減系數分別為1.04、1.07。

介質危險性折減系數需根據項目的實際情況計算得到，在已知工藝過程、介質總能量等條件的情況下，根據道化法計算出火災、爆炸指數并代入式(7)、式(8)得到。

4.4　實際應用

城鎮燃?xì)庥?/span>PE管道最大工作壓力計算中，對于火災、爆炸指數大于97的管道系統，最大工作壓力的計算建議做進一步折減。如本文案例中天然氣PE管道若采用PE100 SDR17.6系列，在未考慮介質危險性對管道最大工作壓力的折減時，處于高溫地區(管道周圍土壤溫度在20—30℃范圍，溫度折減系數取1.1)的PE管道最大工作壓力為0.36MPa(見表4)。當考慮介質危險性對管道最大工作壓力的折減時，本案例中的天然氣PE管道火災、爆炸指數為101.43，其介質危險性折減系數為1.04，則按公式(10)計算得出PE管道的最大工作壓力為0.35MPa，從而進一步提高了管道系統的安全性。在管道設計階段，引入介質危險性折減系數的概念對管道材料等級及規格的選擇、管道系統最大工作壓力的確定具有實際意義。

5　結語

燃?xì)庥?/span>PE管道最大工作壓力計算中折減系數的理解與運用在管道設計、施工中具有重要意義。本文在工作溫度、管道介質兩方面對燃?xì)庥?/span>PE管道最大工作壓力計算的影響進行探討；在溫度折減系數的基礎上提出介質危險性折減系數的建議，采用美國道化學公司提出的火災、爆炸指數作為管道危險性的量化指標，通過公式處理得出相對合理的介質危險性折減系數公式，對燃?xì)庥?/span>PE管最大工作壓力計算進一步修正。

在上述燃?xì)庥?/span>PE管道性能及安全性的影響因素中可能仍有未考慮到的因素會影響最大工作壓力的確定，如PE管道耐快速裂紋擴展(RCP)、管道所處位置的入口密集度、管道使用時間等，如何將其量化為相應的折減系數，由此提出更全面的提高管道安全性的約束條件，有待進一步研究探討。



參考文獻：

[1]韓黎清，惲惠德，方正．燃?xì)庥镁垡蚁┕艿赖膽?yīng)用[J]．煤氣與熱力，2007，27(11)：30-35．

[2]段武榮．聚乙烯管應用于0.6MPa次高壓燃?xì)夤芫W(wǎng)的探討[J]．煤氣與熱力，2012，32(1)：B22-B24．

[3]楊印臣．地溫測量與聚乙烯燃?xì)夤艿缐毫φ蹨p系數[J]．煤氣與熱力，2008，28(1)：B06-B09．

[4]閆麗莉，屈春燕，溫少妍．衛星熱紅外亮溫、氣溫及地溫觀測的年變化對比研究[J]．地震學報，2012，34(2)：257-266．

[5]董影超，宋文華，謝飛．液化石油氣儲罐火災爆炸事故的定量分析[J]．南開大學學報：自然科學版，2012，45(1)：101-104．

[6]馬玉林．道氏火災爆炸危險指數法在天然氣輸氣管線風險評價中的應用[J]．環境科技，2010，20(1)：42-49．

[7]寧緒成．道化學評價法工藝單元相關危險系數取值探討[J]．油氣田地面工程，2010，29(9)：60-61．
