用頻率衰減屬性預測慶深氣田火山巖儲層含氣性

摘 要

摘要：近年來，隨著石油地球物理技術的不斷發展和完善，使得利用地震信息中的頻率衰減屬性預測儲層的含氣性成為可能。針對松遼盆地慶深氣田火山巖儲層的特殊地質條件，利用基于模型
摘要：近年來，隨著石油地球物理技術的不斷發展和完善，使得利用地震信息中的頻率衰減屬性預測儲層的含氣性成為可能。針對松遼盆地慶深氣田火山巖儲層的特殊地質條件，利用基于模型的量法估算地震頻譜，通過對比穿過目的層前后有效頻帶中不同頻率成分的衰減情況來定性分析目的層內部的流體分布，進而預測了慶深氣田下白堊統營城組一段火山巖儲層有利含氣區的分布情況，其符合率可達85%，取得了良好的應用效果，實現了對火山巖含氣性的有效檢測。
關鍵詞：頻率；衰減；屬性；頻譜；天然氣；預測；慶深氣田；早白堊世
0 引言
    近年來，石油地球物理技術不斷發展和完善，使得頻譜分析技術成為了利用地震信息進行含油氣性預測的有效方法之一。頻率衰減是頻譜分析技術中的重要屬性特征。實驗表明，地震波的吸收衰減性質主要取決于巖石骨架彈性性質、巖石孔隙度以及孔隙中所含流體成分等，當?shù)貙雍杏蜌夂?，地層對高頻成分吸收增強、吸收系數增大[1]。因此，利用地震波的頻率衰減屬性可以預測地層含油氣性。
    慶深氣田位于松遼盆地北部徐家圍子斷陷的中部，是特大火山巖氣藏，火山巖儲層分布于下白堊統的營城組一段和三段中[2～3]。由于目的層埋藏深、巖性特殊、儲層厚度變化大以及低孔低滲等特殊的地質條件[4～6]，有利含氣區的預測影響著該氣田下一步的勘探、開發。為此，需對研究區火山巖儲層進行頻率衰減屬性分析和定性預測有利含氣區。
1 基本原理
    頻率衰減是指地震波在地下巖層中傳播時總能量的損失，包括波前發散引起的振幅衰減和地層非完全彈性引起的地震波振幅的吸收衰減，屬于介質內在的屬性。不同巖層對地震波具有不同的吸收程度，地層的吸收作用越強，地震波的高頻成分衰減越快；反之亦然。理論研究表明，在地下巖層中，如果孔隙發育，充填油、氣、水(尤其對于含氣的情況)時，地震反射吸收系數增大，高頻成分吸收衰減加劇，含油氣地層吸收系數比相同巖性不含油氣地層高幾倍甚至超出一個數量級[7～8]。因此，可以利用經過目的層前后地震波的頻率衰減屬性進行儲層油氣檢測。

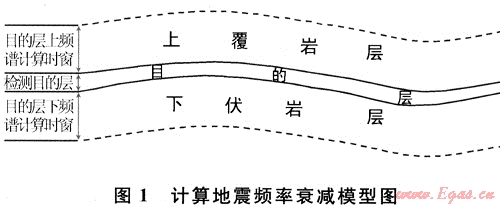

對于地震頻譜的估算，筆者采用的是基于模型的參量法，可以提取相對小時窗內的高精度信號譜。其基本思想是：假設一個地震信號是由一系列有限參數決定的，所有這個信號的頻譜統計特征就都可以用這些參數表示出來[9]。如圖1所示，在目的層上下開時窗分別計算地震頻率信號譜，在精確計算信號譜的基礎上，通過從信號譜中提取子波譜得到計算時窗內各個有效頻帶的分布，然后通過對比經過目的層前后有效頻帶中不同頻率成分的吸收和衰減來定性分析目的層內部的流體特征，如果目的層富含天然氣，則勢必會造成高頻成分的吸收衰減，從而在頻率衰減譜剖面與平面上有明顯的響應。為了減少頻譜衰減的多解性，首先還需處理掉地震資料中的高頻隨機噪聲。

2 應用實例
    筆者的研究范圍為慶深氣田中東部，徐中深大斷裂的東側，面積約400km2，以營城組一段為研究目的層。該地層的巖性以酸性、中酸性火山巖為主，巖石類型主要有凝灰?guī)r、熔結凝灰?guī)r、流紋巖、安山巖、英安巖、玄武巖等；巖相以溢流相、爆發相為主，在縱向上，多期的爆發相和溢流相在空間上相互疊置，也有少量的侵出相、火山通道相和火山沉積相；厚度變化受火山口位置和構造位置影響，一般火山口附近厚度大，地層厚度在100～1600m之間，一般厚度在500m左右。

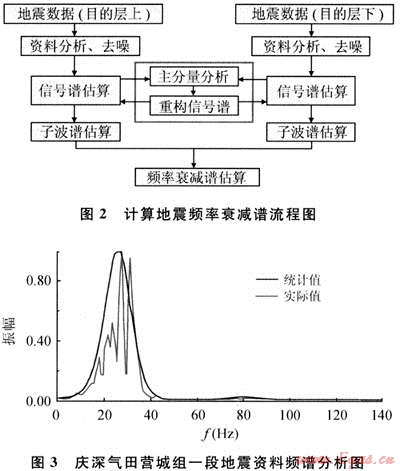

    圖2為計算地震頻率衰減譜流程圖，首先對慶深氣田營城組一段的地震資料進行了頻譜分析(圖3)，認為目的層主頻為25Hz左右，有效信號的頻帶范圍為8～45Hz，地震資料中包含的信息豐富，可以開展頻譜估算和頻率衰減屬性分析。

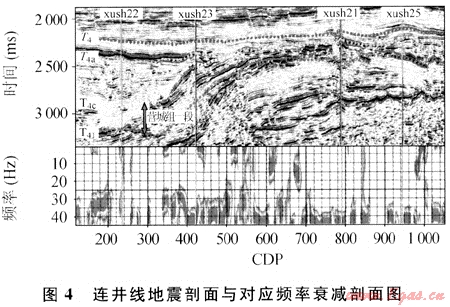

    為了得到更好的預測結果，針對研究區已鉆井的試氣資料，任意抽取連井線進行頻率衰減的試分析。計算時窗需要反復試驗，時窗太小不能充分體現含氣對目的層上下地震數據頻率成分的影響，而時窗太大時，地震頻率的變化可能更多的受到構造、巖性等環境因素的影響，從而增加頻率衰減的多解性。經過試驗，認為上下時窗選擇100ms時，目的層在35～45Hz的有效頻帶內衰減特征明顯，和已知井的吻合度較高(圖4)，圖4中紅色表示高頻衰減強度最大，藍色表示高頻衰減強度最小，獲工業氣流井xush21和xush23均表現出高頻的強衰減，而試氣干井xush25和xush22表現為高頻的弱衰減。分析認為，由于地層含氣后，對地震波高頻成分具有強烈的吸收作用，而且含氣豐度越高，吸收效應越強，顏色越紅。

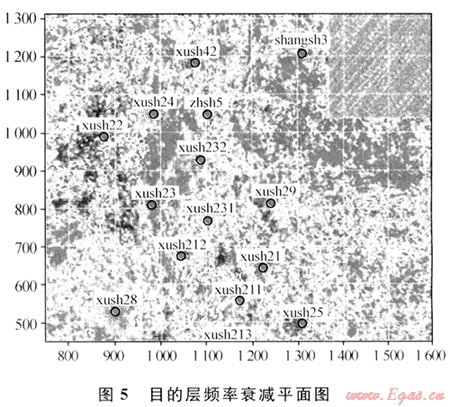

在此基礎上，利用試分析中應用的參數對研究區進行三維地震體的頻率衰減分析，得到目的層高頻段頻率衰減平面圖(圖5)，紅色強衰減區代表含氣豐度高區域，藍色弱衰減區代表含氣豐度低區域。從圖5中可以看出，研究區目的層的含氣區呈不規則的片狀分布，工區內的多口工業氣井也都位于紅色有利含氣區內，說明利用頻率衰減屬性預測火山巖儲層的含氣性在慶深氣田有較高的吻合度，經過統計(見表1)，吻合率達到85%，為研究區下一步的勘探部署、儲量研究以及資源評價提供了理論依據。

表1 各井試氣情況與檢測結果對比表
井號
日產氣(104m3)
頻率衰減檢測結果
吻合程度
xush21
41.4206
強高頻衰減
吻合
xush211
0.9886
中等高頻衰減
吻合
xush212
0.0855
中等高頻衰減
基本吻合
xush22
0.4467
弱高頻衰減
不吻合
xush23
28.3745
強高頻衰減
吻合
xush231
4.9156
中等高頻衰減
基本吻合
xush232
0.3720
中等高頻衰減
基本吻合
xush24
0.0231
弱高頻衰減
吻合
xush25
0.0324
弱高頻衰減
吻合
xush28
10.5876
強高頻衰減
吻合
xush29
1.5625
中等高頻衰減
吻合
xush42
0.0461
弱高頻衰減
吻合
shangsh3
0.0046
強高頻衰減
不吻合
zhsh5
0.0249
弱高頻衰減
吻合
3 結論
    頻率衰減屬性是適合慶深氣田火山巖儲層含氣性預測的有效地震屬性，但是，由于地震資料本身的特點，它只是儲層附近地質特征的綜合響應，地震頻率強衰減除了含油氣引起外，還會受到埋深、巖性、壓力、溫度等因素的共同影響。因此，需要綜合地質知識，具體問題具體分析以減少多解性。
參考文獻
[1] 朱紅濤，陳開遠.分頻吸收系數技術在儲層橫向預測中的方法原理[J].科技進步與對策，2003(增刊)：263-264.
[2] 曲延明，舒萍，紀學雁，等.松遼盆地慶深氣田火山巖儲層的微觀結構研究[J].吉林大學學報：地球科學版，2007，37(4)：721-725.
[3] 邵英梅，馮子輝.徐家圍子斷陷營城組火山巖巖石學及地球化學特征[J].大慶石油地質與開發，2007，26(4)：27-30.
[4] 閆林，周雪峰，高濤.徐深氣田興城開發區火山巖儲層發育控制因素分析[J].大慶石油地質與開發，2007，26(2)：9-14.
[5] 舒萍，紀學雁，丁日新，等.徐深氣田火山巖儲層的裂縫特征研究[J].大慶石油地質與開發，2008，27(1)：13-17.
[6] 閆林，周雪峰，高濤等.徐深氣田興城開發區火山巖儲層次生溶蝕孔隙研究[J].天然氣工業，2007，27(8)：16-19.
[7] 畢研斌，龍勝祥，郭彤樓，等.應用頻率衰減屬性預測TNB地區儲層含氣性[J].石油與天然氣地質，2007，28(1).116-120.
[8] 邊樹濤，董艷蕾，鄭浚茂.地震波頻譜衰減檢測天然氣技術應用研究[J].石油地球物理勘探，2007，42(3)：296-300.
[9] RA.MIREZ-CRUZ L C，VALLE-GARCIA R D，F(xiàn)UCUGAUCHI J U. Enhanced oil production in a mature field assisted by spectra attenuation analysis[J].Journal of Geophysics and EngiDeering,2005(2)：48-53.

(本文作者：文瑞霞 中國石油大慶油田有限責任公司勘探開發研究院)
