燃?xì)膺h(yuǎn)程抄表系統的合理實現

摘 要

摘要：分析現有燃?xì)獗磉h(yuǎn)程集抄系統及其優缺點，提出一種新型燃?xì)獗磉h(yuǎn)程集抄系統，探討了其組成、通信方式以及系統中關鍵設備(集中器和采集器)的實現。關鍵詞：遠程抄表；集中器；采集器
摘要：分析現有燃?xì)獗磉h(yuǎn)程集抄系統及其優缺點，提出一種新型燃?xì)獗磉h(yuǎn)程集抄系統，探討了其組成、通信方式以及系統中關鍵設備(集中器和采集器)的實現。
關鍵詞：遠程抄表；集中器；采集器；無源直讀燃?xì)獗?/span>
Reasonable Realization of Gas Meter Remote Reading System
DONG Pei
Abstract：The present gas meter remote centralized reading system as well as its advantages and disadvantages are analyzed.A new gas meter remote centralized reading system is proposed，and its composition，communication mode and realization of key equipment including concentrator and acquisition unit in the system are discussed.
Key words：remote meter reading；concentrator；acquisition unit；passive direct-reading gas meter
1 現有居民小區燃?xì)獗砑到y(tǒng)分析
   集抄系統最主要的功能就是在一定的時間內(每天或每月)定時自動地將燃?xì)獗淼臄?shù)據傳送給主站。這個系統主要由燃?xì)獗?、集抄設備、主站組成。燃?xì)獗碡?fù)責計量，集抄設備負責抄收燃?xì)獗頂?shù)據并傳給主站，主站進行數據分析、輸出報表、與營銷系統對接等工作。主站還要有一定判斷問題的能力，并作出相應標記或報警。
1.1 燃?xì)獗?/span>
    目前可用于集抄系統的燃?xì)獗碇饕忻}沖式燃?xì)獗砗蜔o(wú)源直讀式燃?xì)獗韮煞N。脈沖式燃?xì)獗碛糜诩到y(tǒng)，必須有穩定可靠的電源支持。集抄設備采集燃?xì)獗淼妮敵雒}沖，累計相加計算用氣量。外界電磁干擾、機械振動和傳感器退磁等都會使采集的信號受到影響，經常導致燃?xì)獗碛?jì)數器數據和遠程抄讀的數據不一致。脈沖式燃?xì)獗砑到y(tǒng)在運行前需要初始化，這需要專業人員和設備才能進行。敷設通信線時采用分線制，即每戶需單獨布通信線，系統構成復雜、施工量大、調試?yán)щy、造價高。
    無源直讀式燃?xì)獗淼脑硎窃诿恳晃蛔州喌囊粋?cè)設置固定的光電發射源，在與其對應的字輪上設置反射面或接收點，利用多個(一般5個)接收點或反射面的不同位置狀態來判斷字輪轉到某個數的位置，從而確定所對應的數據。它的電子部分平時不工作、無功耗，不受電磁干擾影響。在抄表瞬間由外部給燃?xì)獗淼碾娮硬糠止╇姡苯幼x取表計量的實時數據，因此遠傳數據和燃?xì)獗盹@示數據絕對相等，沒有誤差。因?yàn)槠綍r(shí)不帶電，所以整機故障率和功耗大大降低，使用壽命更長，系統也更穩定。無源直讀式燃?xì)獗砑到y(tǒng)使用前不需要初始化。采用總線布線方式、任意的拓?fù)浣Y(jié)構。在敷設通信線時要用4芯線纜，兩根用于通信，兩根用于給燃?xì)獗淼碾娮硬糠止╇?。系統構成簡單，施工量小，調試容易，造價低[1～3]。
1.2 集中器和通信
    集中器通過通信總線與無源直讀燃?xì)獗碇苯酉噙B。通信總線方式有多種選擇，如RS485總線、M-BUS總線、CAN總線、短距離無線等通信方式。大多數集抄系統采用RS485總線或M-BUS總線[4]，其他幾種通信方式應用在這個系統里不是很合適。
    無線方式?jīng)]有施工布線的工作量，但是要求燃?xì)獗碇С譄o(wú)線方式，那么燃?xì)獗肀仨氉詭щ娫?。電池須燃?xì)獗碛脩舳ㄆ诟鼡Q，這就不能充分體現公益企業的服務理念。無線系統的核心問題是供電問題，是本系統的最大障礙。目前還沒有實際應用的證據證明已有效地解決了無線燃?xì)獗淼墓╇妴?wèn)題。因此，無線方式的應用并不多。CAN總線通信的可靠性、實時性都是最好的，但是它的成本也是比較高的。遠程抄表系統對實時性的要求并不高，而對成本卻有一定要求，因此，CAN總線通信在現場應用也不多。
    與上述幾種通信方式相比，RS485和M-BUS總線用在燃?xì)獗砑到y(tǒng)中更合適。RS485和M-BUS總線都是采用普通雙絞線，按任意拓?fù)浣Y(jié)構，布線簡單靈活。M-BUS總線與RS485總線相比，M-BUS可以支持更長的距離和更多的節點，而且抗干擾能力比RS485強，通信速率比RS485高，但成本比RS485總線高。無論是采用RS485總線還是M-BUS總線，在敷設通信總線的時候，應同時再敷設兩根電源線給直讀式燃?xì)獗淼碾娮硬糠止╇?。另外，如果總線在室外架空布線，容易遭到雷擊。因此，這種情況下，應在每棟樓的傳輸線入口處增加一個相應等級浪涌保護器來防止雷擊電磁脈沖對信息產品的侵害[4]。
    集中器與主站的數據傳送大多數還要通過一個通信管理器或通信適配器的設備，這個設備采用GPRS、CDMA或3G的模塊等實現。集中器通過RS232接口或RS485接口和這些設備連。如果集中器與主站距離不遠(在一棟樓內)，也可采用RS485總線或局域網的網線連接。這樣可以降低成本，而且通信質量也比較可靠。一般1臺集中器管理120～160塊燃?xì)獗?sup>[2]。
2 居民小區燃?xì)獗砑到y(tǒng)的實現
2.1 居民小區燃?xì)獗砑到y(tǒng)組成和通信

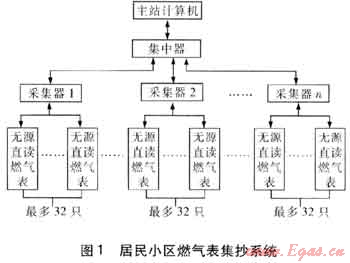

    居民小區燃?xì)獗砑到y(tǒng)見圖1。系統由3部分組成，即燃?xì)獗?、集抄設備和主站。與傳統方式不同的是集抄設備不再是集中器一種設備，而是由集中器和采集器組成。集中器每天或每月輪抄1遍所轄的燃?xì)獗恚@個過程需要通過采集器轉發配合完成。集中器把數據保存在儲存器中然后等待主站發命令讀取。主站每天或每月定時讀取集中器內的數據，也可以通過集中器和采集器實時地讀取燃?xì)獗淼臄?shù)據。這個系統中燃?xì)獗磉x用無源直讀燃?xì)獗怼?/span>


    集中器和主站之間的通信方式可以選擇GPRS、CDMA、3G或短信的通信方式。如果距離很近，可以選擇局域網網線或RS485總線的通信方式。但一般主站都在燃?xì)夤荆嚯x小區很遠，用得最多的是GPRS和CDMA的通信方式。
    集中器和采集器之間最好的通信方式是電力線載波通信一?；蚨叹嚯x無線通信。這是因?yàn)榭偩€方式最大的缺點就是施工量大。總線的敷設在一棟樓內施工難度和施工量還不算大，但要在整個小區內施工，無論是架空布置還是埋地敷設，難度和施工量都非常大。而且，RS485或M-BUS總線的長度不可太長(一般不大于500m)，總線上節點數也有限制(RS485小于32個節點，M-BUS小于500個節點)，否則整個系統的傳輸特性發生很大變化，通信不穩定。如果集中器和采集器之間距離很近并且布線很容易，那么RS485或M-BUS總線的通信方式也是可以考慮的。每棟樓根據燃?xì)獗淼臄?shù)量安裝1臺或多臺采集器。這樣把布線這項有施工量、有施工難度的工作放在一棟樓內，避免總線在室外架空或埋地敷設，減小總線網絡的規模，降低施工難度，提高通信的可靠性。電力線載波通信雖然有可靠性差、通信不穩定、易受外界干擾等缺點，但是它最大的優點是省去了布線的麻煩。并且隨著技術的進步，電力線載波通信采用過零點監控通信、軟件自組網等方式，使抄表成功率和穩定性都大大提高。電表行業的集抄系統已經大量采用了電力線載波的通信方式，電表的實時抄表成功率基本能達到95%以上，電表日凍結(集中器每天保存每塊電表的一個數據)數據成功率全部達到100%。按這個結果考慮，燃?xì)獗砑到y(tǒng)的應用是滿足要求的。無線通信方式也可供選擇。無線通信方式的可靠性和穩定性都比電力線載波通信好，但無線通信方式的造價比電力線載波通信高出很多。
   燃?xì)獗硗ㄟ^(guò)RS485或M-BUS總線與采集器相連?？偩€在敷設時應用4芯電纜，其中2根作為通信線，另2根給燃?xì)獗淼碾娮硬糠痔峁╇娫?。布線施工時可任意拓?fù)浣Y(jié)構布線。1臺采集器下最多帶32只燃?xì)獗?。采集器可以放置在樓梯電表箱?nèi)，可以從樓梯間燈借用電源，這樣采集器供電可以很容易地解決。因?yàn)樵谕粋€(gè)樓內，距離不會太遠，用戶數量也不會很多，M-BUS的硬件實現比RS485接口的成本要高，所以采集器選用RS485接口。
2.2 集中器的實現
   集中器主要任務就是通過采集器把燃?xì)獗淼臄?shù)據抄回、儲存和等待主站的命令。集中器要有日凍結或月凍結燃?xì)獗頂?shù)據的自動任務，即每天或每月1次自動輪抄1遍所帶的燃?xì)獗?，并將?shù)據保存作為歷史日凍結或月凍結數據。這樣要求集中器帶有上行通信單元、下行通信單元、儲存器、日歷時鐘等模塊。集中器通過上行通信模塊接收主站命令，判斷是要采集燃?xì)獗淼臍v史數據還是實時數據，如果是歷史數據，則從集中器的儲存器內直接讀取數據并通過上行通信模塊發給主站；如果是實時數據，則集中器通過下行通信模塊經采集器轉發給燃?xì)獗?，然后采集器再把燃?xì)獗矸祷氐臄?shù)據轉發回集中器，集中器再通過上行通信模塊發給主站。另外，集中器還要對保存在其內部的數據進行分析，以確定燃?xì)獗硎欠裼泄收?，并將有故障燃?xì)獗淼男畔⒅鲃?dòng)上傳給主站。

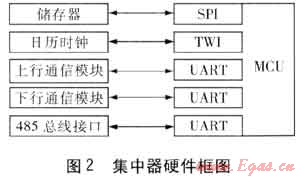

    集中器的任務較多，主站抄讀實時數據時也要求集中器有一定的實時性要求，這就要求集中器中的微處理器(MCU)有較高的運算速率。集中器的通信接口較多，要求集中器至少有3個通用異步串行接口(UART)：1個UART和上行通信模塊通信，1個UART和下行通信模塊通信，另1個UART設計成RS485接口，這個RS485接口主要用于當集中器和采集器距離很近時，集中器直接通過這個RS485接口和采集器直接通信，而不需要通過下行通信模塊了。集中器內選擇同步串行接口(SPI)的儲存器，它具有接線少、儲存量大的優點。MCU需要有至少1個SPI接口。集中器做日凍結數據和月凍結數據時所需要的日歷時鐘大多采用兩線制串行接口(TWI)，這就需要MCU要有TWI接口。隨著電子技術和計算機通信技術的發展，能實現這樣功能的MCU有很多。集中器設計時還要內置防雷器件。集中器硬件框圖見圖2。

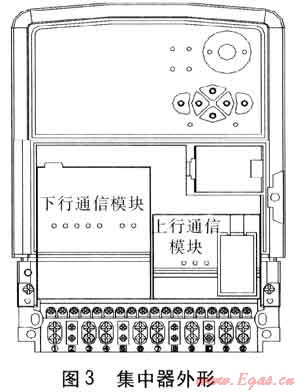

    集中器外殼選用國家電網公司企業標準Q/GDW 375.2—2009《電力用戶用電信息采集系統型式規范：集中器型式規范》中的集中器外殼。外形見圖3?？梢钥吹?，這個外殼上面有上行通信模塊和下行通信模塊兩個小盒子，這兩個小盒子采用了可插拔設計。左邊小盒子是和采集器通信的通信模塊，右邊小盒子是和主站通信的通信模塊。集中器在設計時先規定好集中器和這兩個通信模塊之間的通信協議和物理層的接口，所有通信模塊的設計都遵守這個協議。根據現場選擇通信方式的不同更換不同的通信模塊，這樣就大大提高產品的適應能力。


2.3 采集器的實現

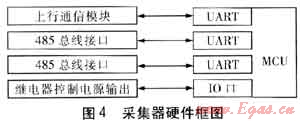

    采集器的任務就是轉發集中器和燃?xì)獗碇g的通信數據，并在抄讀燃?xì)獗淼臅r(shí)候短暫地給燃?xì)獗淼碾娮硬糠止╇?。采集器和集中器之間的通信采用了電力線載波通信方式。電力線載波通信有通信不穩定、易受干擾的缺點，但采集器只要在軟件上做些改進就能極大地彌補這一缺點，例如能短時間地儲存燃?xì)獗淼臄?shù)據。這樣當給集中器返回的燃?xì)獗頂?shù)據因信道不穩定而丟失時，集中器再次下發抄這塊表的數據時，采集器就不用再去抄燃?xì)獗砹?，而是很快地直接返回采集器?chǔ)存的數據，這樣就使抄表成功率大大提高。采集器也要求采用可更換的通信模塊，儲存容量不需要太大，采集器MCU要有至少3個UART，還要有給燃?xì)獗砉╇妴卧?。采集器的硬件框圖見圖4。MCU的1個UART和上行通信模塊相連，2個UART設計成RS485總線。這2個RS485接口，1個是和燃?xì)獗硗ㄐ庞茫?個保留和集中器通信。如果采集器和集中器距離很近，就用保留的RS485接口直接和集中器相連。同時MCU控制1個繼電器給直讀式燃?xì)獗淼碾娮硬糠止╇姟?/span>


    采集器外殼選用國家電網公司企業標準Q/GDW 375.3—2009《電力用戶用電信息采集系統型式規范：采集器型式規范》中的外殼，其外形見圖5。


   外殼上有1個上行通信模塊的小盒子，這個小盒子也采用可插拔的設計，它的作用是和集中器進行通信。模塊的通信方式要和集中器下行通信選擇相同的通信方式。給燃?xì)獗砉╇姷碾娫淳€和RS485總線從采集器的輔助端子輸出。采集器與上行通信模塊的通信協議和物理接口都要標準化。
3 結語
    本套燃?xì)獗砑到y(tǒng)在通信方式上利用現有的公共通信網絡，極大地減少了施工量，最大程度地降低了系統的成本。在設備上實現通信單元的模塊化，通信規約的標準化，集抄設備的統一化。遠程抄表系統應該用適合的技術，做適合的應用，最終達到優質的服務。就目前的技術來看，本方案是一套比較合理解決居民小區用戶的燃?xì)獗?、水表、熱表等不帶電?jì)量設備的遠程集中抄表方案。而且，電表的集抄也能很容易地加到這個系統里，最終可以構建成四表集中統一管理的綜合自動遠程抄表系統。
參考文獻：
[1] 袁賡，樸貞花，孫海濤，等.遠程抄表及燃?xì)庑孤┍O(jiān)控系統的應用[J].煤氣與熱力，2005，25(2)：17-19.
[2] 劉威垣，李陸弘，俞智斌，等.遠程抄表及燃?xì)庑孤┍O(jiān)控系統在住宅區的應用[J].煤氣與熱力，2009，29(9)：B21-B23.
[3] 楊建華，馮海鷗.遠傳抄表技術的應用和發展趨勢[J].煤氣與熱力，2008，28(11)：B40-B43.
[4] 齊海鷗，段常貴.燃?xì)庾詣?dòng)抄表系統通信方式的確定[J].煤氣與熱力，2007，27(11)：41-43.
[5] 劉廣智，邵飛，董佩.加油加氣站電力線載波通信組網的設計[J].煤氣與熱力，2010，30(11)：A28-A30.

(本文作者：董佩 陜西省燃?xì)庠O(shè)計院 陜西西安 710043)
