海上地震數據處理中采集腳印分析與衰減處理

摘 要

摘要：在海上地震資料處理中，由于檢波點空間分布不均勻造成的采集腳印現象不僅影響地腹構造的高質量地震成像，而且還會嚴重影響AV0屬性分析和地層速度模型，有效的衰減采集腳印對
摘要：在海上地震資料處理中，由于檢波點空間分布不均勻造成的采集腳印現象不僅影響地腹構造的高質量地震成像，而且還會嚴重影響AV0屬性分析和地層速度模型，有效的衰減采集腳印對地質構造解釋和油氣藏儲層預測等都十分必要。通過對海上某區的地震數據采集腳印的成因及特點的詳細分析，并在此基礎上開展試驗研究，最終選用SkyFix XP定位系統來進行三維地震資料的潮汐校正；采用面元中心化技術來實現資料的面元規則化，減小相鄰道間的差異從而壓制采集腳??；此外，剩余靜校正技術也是處理過程中壓制三維地震資料采集腳印的有效手段之一。通過以上3種關鍵技術的應用，處理出來的地震資料在信噪比上有了大幅度的提高，采集腳印從時間切片上和剖面上均有了明顯的衰減，地震資料達到了最大限度的相對保幅，地震振幅、能量等地震屬性與地質認識也更加吻合，為該區下一步油氣勘探和已投入生產油氣田的開發部署調整提供了更為可靠的基礎資料。
關鍵詞：海洋；地震數據采集；采集腳?。怀毕o校正；剩余靜校正；面元；中心化
    在海上地震采集拖纜施工中，電纜漂移造成的檢波點空間采樣不規則及拖纜采集的采集方式的特殊性，會導致地下面元之間反射屬性分布不均勻，在地震屬性顯示上出現條帶狀的采集腳印，采集腳印將影響疊加剖面的信噪比、垂向分辨率，破壞地震剖面中的地下構造要素細節和地層反射波組特征。這一問題解決得好與壞，直接影響到勘探成果的可靠性[1]。
    海上地震資料采集由于季節更替和洋流的變化，因而受到海水溫度、含鹽度、潮汐高程的變化及采集時的接收儀器、采集參數及工區的地質情況等多種因素的共同影響，造成地震波的傳播速度發生改變從而產生了采集腳印，這對構造精細解釋與儲層物性描述造成了嚴重的影響。而偏移前數據的品質是影響該資料疊前時間偏移成像的關鍵因素[2]。因此偏移前進行采集腳印的衰減在保真保幅處理中是必要的。
1 采集腳印的成因與特點

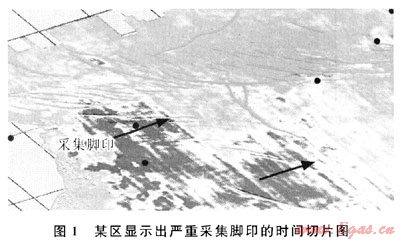

    關于采集腳印的定義，各種文獻略有不同。楊紅霞對采集腳印的概念作了較全面的描述，認為：由滾動排列方式以及震源和接收器測線間隔決定的不完全采樣，會引起地震成像中出現周期性的振幅假象。這些假象通常能在時間和深度切片上看到，稱之為采集腳印[3](圖1)。


   任何三維觀測系統都會產生采集腳印。由于地震數據淺層的覆蓋次數少，所以采集腳印現象在淺層的體現比深層要明顯的多。采集腳印通常以條帶狀出現在較淺的時間切片或反射層振幅圖上，掩蓋真實的振幅異常，影響儲層預測、油氣藏描述和AV0研究。產生采集腳印的因素主要分為非觀測系統因素和觀測系統因素兩類。

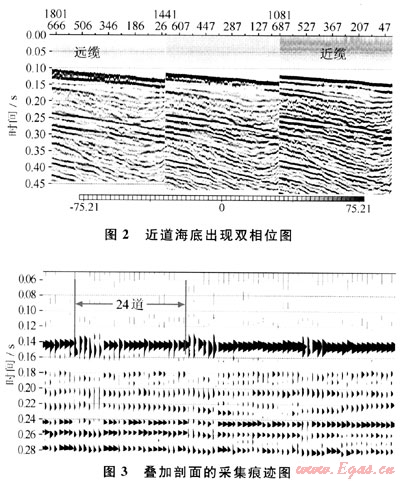

    在海上三維采集中，由于海上拖纜特殊的采集方式，觀測系統因素除了陸上采集的觀測系統因素(激發和接收線距、寬方位和窄方位、覆蓋次數、方位角、炮檢距和源致線性干擾)外，還有因震源、電纜檢波點位置都處于相對運動狀態而帶來的其獨特影響。非觀測系統因素則包括了潮汐、水溫、含鹽度、水流方向、洋流、風力、采集工區的水深、氣槍容量、氣槍壓力的變化、工區的地質條件以及出于經濟方面的考慮海上拖纜采集以轉圈的采集方式等多方面的影響。在對文昌區數據進行檢查與分析時，通過逐纜抽取地震數據近道檢查可以看到，通常遠纜采集質量較差，而且接收到的能量與近纜是有差異的。局部區域在遠纜近道顯示上的海底甚至出現雙相位(圖2)，造成疊加數據體每隔24道(與處理面元有關)海底成像不好出現嚴重的采集痕跡(圖3)。經分析，這種現象受水深及采集時的最小偏移距的共同影響，在水深100m左右的工區中這種遠纜出現雙相位的現象特別明顯，而水深超過120m后遠纜出現雙相位的情況就沒有那么明顯了，在水深小于50m時，地震數據體的海底基本上不成像。

   除了海底的問題外，近遠纜的空間分布的位置及地下介質的吸收系數、反射系數不同，會使得不同電纜接受的反射信號存在著差異。所以認為，近遠纜接受信號的差異是海上地震資料采集腳印嚴重的重要原因之一。在文昌區某些早期采集的地震數據中，不同線之間的采集質量差異較大(圖4-b)。從直達波可以看出圖4-a上中直達波波動較大，說明采集時所受外界影響大，質量較差；而圖4-a下中直達波波動較小，說明采集時所受外界影響小，質量較好。特別在文昌區中地震數據采集時有兩個記錄系統，兩個系統之間的不穩定帶來采集腳印的影響非常嚴重，系統二采集質量較好，系統一遠纜采集質量較差。以上原因也是導致該工區的采集腳印非常嚴重的另一個原因。


2 采集腳印衰減技術及其應用效果
    壓制或消除采集腳印衰減的途徑如下：①通過采集系統的參數使不同偏移距的道數變化最??；②通過疊前處理使要疊加的道集間差異最?。虎弁ㄟ^疊后處理壓制采集腳印[4]。
    目前，海上地震資料在數據采集的同時通過SkyFix XP定位系統記錄高精度的潮汐值，應用潮汐值進行潮汐靜校正處理可以衰減部分由于潮汐影響帶來的采集腳印問題。但潮汐的影響僅是采集腳印產生的眾多因素之一，僅進行潮汐校正處理是不夠的，而且潮汐值的記錄也是近幾年才開始的，在多年前地震勘探施工的老資料中，沒有相關參數的測量及記錄。現在的室內地震數據處理多數要求保真保幅，筆者認為在不改變振幅的情況下，通過第二種途徑來減小要疊加的道集間的差異，逐一分解校正是衰減采集腳印的終極方法。在文昌區的處理過程中通過采用潮汐靜校正，面元中心化及剩余靜校正等多種手段串聯組合應用逐步衰減采集腳印，取得了較為理想的效果。
2.1 潮汐靜校正
    以往海上地震資料的處理是假定地震采集在大地水準面上進行的。但是實際作業中，由于潮汐的影響，海上地震采集是在一個瞬時相對變化的海平面上進行，所以電纜及震源的沉放深度并不是相對于大地水準面，而是相對于“瞬時”海平面的。而該海平面的相對變化對目的層較淺的高分辨率三維地震影響較大，容易形成嚴重的采集腳印，影響高質量成像。
    潮汐靜校正的關鍵在于獲得地震采集時準確實時的潮汐值(即海平面的相對變化值)。與傳統的利用水文站潮汐值進行潮汐校正的方法相比，現在的采集地震數據的同時通過SkyFix XP定位系統可以獲得的潮汐值與地震資料采集都以單炮為單元，同時進行記錄，一一對應，容易實現潮汐校正；而且獲得潮汐值的位置與地震采集各炮位置相同，保證了較高的精度，而利用水文站潮汐值則不可能做到這一點。

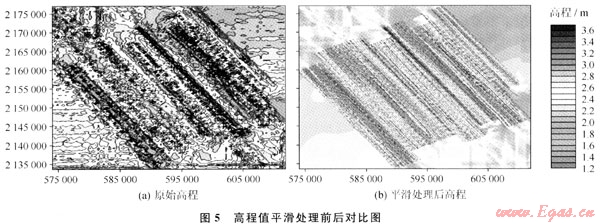

    在室內處理中使用SkyFix XP定位系統測量地震采集過程中地震船實時的大地高程，然后通過高程轉換，計算出地震采集過程中實時的潮汐值。利用SkyFix XP高程進行潮汐校正，需要進行高程值平滑處理，消除各種偶然誤差帶來的對高程的跳變影響。從圖5中可以看出各航行線之間高程的明顯變化，同時也反映了由于潮汐變化使地震采集不是在一個固定平面上進行的事實。

    地震資料處理中，利用SkyFix XP進行潮汐校正后，在一定程度上提高了地震資料的分辨率，地震資料有了明顯的改善，減輕了采集腳印，消除了在CDP方向可能出現的“垂直斷層”現象。
2.2 面元中心化
    在處理海上三維拖纜地震資料時，為了滿足多次波消除和Kirchhoff疊前偏移共偏移距面成像的需要，通常需要對地震數據進行規則化處理。動態面元均化是海上三維拖纜地震資料常規規則化處理方法，對于缺失道修補問題，該方法不是通過地震道插值而是直接借用相鄰地震道來解決，這樣就將誤差帶入了道集處理和偏移處理中[5]。

    從圖6-a上看采用面元中心化后疊加信噪比有明顯的提高。圖6-b中顯示面元中心化與面元擴展對比，采集腳印得到了一定衰減。
2.3 剩余靜校正
    由于技術上的原因或某些人為因素，野外實測資料往往不很準確，故在一次靜校正后仍殘存著剩余靜校正量。該量不能由野外實測資料求得，只能用地震記錄提取，實踐中常利用統計的方法自動地計算剩余靜校正量，亦稱為自動統計靜校正。剩余靜校正量可分為短波長(高頻)分量和長波長(低頻)分量兩類。
   計算剩余靜校正量利用的是地震記錄上的反射信息。其基本思想是：經過正確動校正后，同一共中心點道集內各道反射波相位應當對得很整齊，若不齊則必定存在剩余靜校正量。將這些相位差異提取出來就能得到剩余靜校正量。再用得到的剩余校正量進行校正便會使反射波對齊，形成同向疊加[6]。

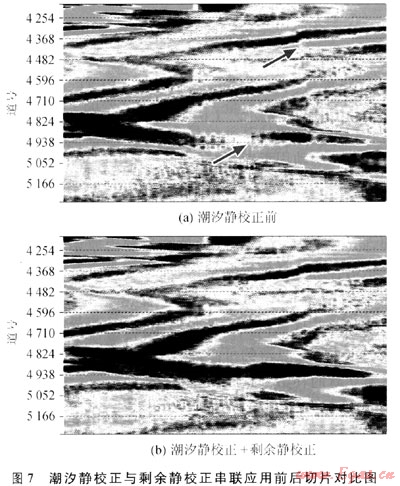

   利用剩余靜校正衰減采集腳印，就是將CDP道集按照給定的模型逐一校正，拉平疊加剖面上層位的錯動，從而達到衰減采集腳印的目的。圖7是使用了剩余靜校正方法對采集腳印進行壓制前后的對比圖。從圖7-a中可以看出相鄰道間存在振幅差異，采集腳印明顯；圖7-b表明原有的相鄰道間的差異被消除，采集腳印得到了有效衰減。
3 結論及存在的問題
3.1 結論

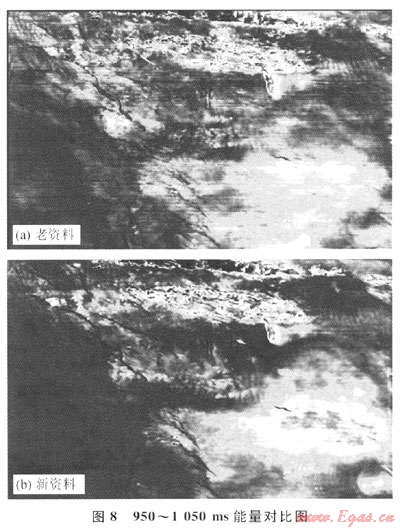

   采用潮汐靜校正、面元中心化及剩余靜校正處理是通過疊前處理來減小要疊加的道集間的差異，從而達到衰減采集腳印的目的，屬于保真保幅處理。在文昌工區中，通過該套技術的應用，工區內嚴重的采集腳印都得到了衰減，大大改善了資料的信噪比，提高了剖面的整體成像質量(圖7、8)，為精細刻畫、描述地質構造形態和預測油氣儲層分布及有利油氣富集區帶，提供了可靠的地震資料。

3.2 存在的問題
    采用潮汐靜校正、面元中心化及剩余靜校正處理聯合處理技術雖然可以在一定程度上衰減采集腳印，但對于由采集時的面元覆蓋次數過少、震源能量、容量不穩定、遠纜采集質量過差等引起的嚴重采集腳印還不能在保真保幅的要求下完全消除，這還需要在后續工作中繼續深入研究。
參考文獻
[1] CANNING A，GARDHER G H E.Reducing 3-D acquisition footprint for 3-D DMO and 3-D prestack migration[J].Geophysics，1998，63(4)：1177-1183.
[2] 唐怡，朱敏，楊建軍，等.數據品質對疊前時間偏移成像的影響[J].天然氣工業，2009，29(11)：44-46.
[3] 楊紅霞.地震數據采集技術進展[J].勘探地球物理進展，2003，26(5/6)：463-468.
[4] 麻三懷，楊長春，韓曉麗，等.采集腳印分析和處理方法綜述[J].地球物理學進展，2008，23(2)：500-507.
[5] 王征，莊祖垠，金明霞.海上三維拖纜地震資料面元中心化技術及其應用[J].石油物探，2009，48(3)：258-261.
[6] 何樵登，熊維剛.應用地球物理教程——地震勘探[M].北京：地質出版社，1991：125-128.

(本文作者：謝玉洪1 陳志宏1 朱江梅2 周家雄1 隋波1 1.中海石油(中國)有限公司湛江分公司；2.中海油能源發展股份有限公司特普地球物理分公司)
