摘要

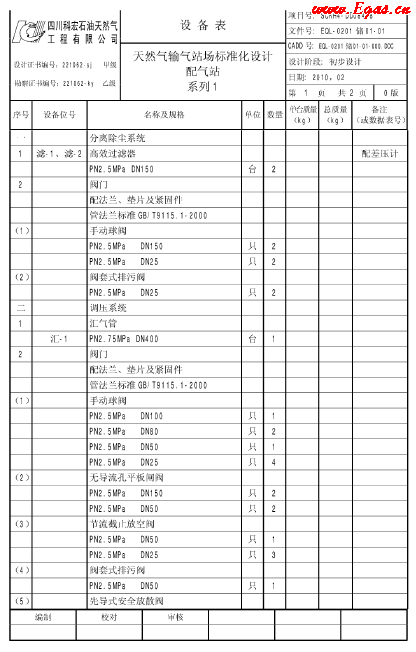

天然氣輸氣站場標準化設計-——配氣站系列1配圖含材料表及工藝流程圖

天然氣輸氣站場標準化設計配氣站配圖系列1

本設計配氣站初步設計主要內容包括：

1.1.1 配氣站（系列1）工藝流程標準化；

1.1.2 相關的防腐、自控、通信、供配電、給排水、總圖、建筑等配套工程的設計。

1.2 設計適用范圍

1.2.1標準化設計適用的范圍

本系列標準化設計適用于：

1）輸送介質符合《天然氣》（GB17820-1999）天然氣Ⅱ類氣技術指標；

2）設計壓力為2.5MPa，運行壓力為1.6～2.4MPa；

3）建設規模為20×104m3/d;

4）設計溫度為常溫。
