除氧給水裝置布置及吊車選型

摘 要

摘要：結合工程實例，介紹了除氧給水裝置的布置、鍋爐給水泵的布置、泵房的設計，分析了吊車的選型。關鍵詞：除氧給水；裝置布置；泵房設計；吊車Layout of Deaerating Feed Device and L
摘要：結合工程實例，介紹了除氧給水裝置的布置、鍋爐給水泵的布置、泵房的設計，分析了吊車的選型。
關鍵詞：除氧給水；裝置布置；泵房設計；吊車
Layout of Deaerating Feed Device and Lectotype of Crane
SUN Yu-xia
Abstract：Combined with an engineering example，the layout of deaerating feed device，the 1ayout of boiler feed pump and the design of pump house are introduced，and the lectotype of crane is analyzed.
Key words：deaerating feed water；layout of device；design of pump house；crane
   隨著社會經濟持續高速發展，近年來我國供熱、化工設備的需求也出現較高的增長速度。雖然除氧給水裝置是供熱鍋爐房、化工動力站的輔助裝置，但也是非常關鍵的裝置。本文結合工程實例，對除氧給水裝置的布置及吊車的選型進行探討。
1 除氧給水裝置的布置
   ① 裝置的布置

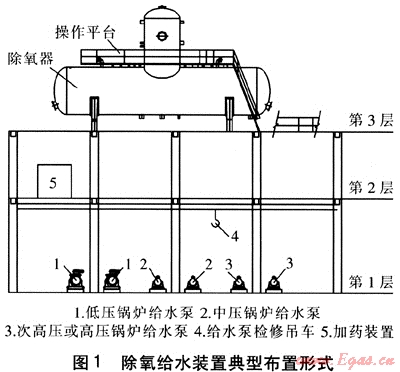

除氧給水裝置一般為框架式結構，分為室內布置、露天布置及兩者相結合的布置。寒冷及多風沙地區一般采用室內布置，其他地區多采用露天布置。工程實踐中，室內布置與露天布置兩者相結合的應用比較廣泛。除氧給水裝置建議布置為3層結構，第1層為泵房、稀油站等；第2層為加藥裝置，由于除氧給水裝置管道較多，空間又十分有限，1、2層也作為管道層；第3層為除氧器。除氧給水裝置典型布置形式見圖1。第1、2層為室內布置，第3層為露天布置(但寒冷及多風沙地區應考慮室內布置)。

   ② 水泵布置及泵房設計
   除氧給水泵房?jī)?nèi)水泵之間的凈距不小于800mm，對于大型泵應適當加大凈距。通常泵房?jī)?nèi)鍋爐給水泵規格較多，有低壓鍋爐給水泵、中壓鍋爐給水泵、次高壓及高壓鍋爐給水泵，泵的結構尺寸往往差別較大。因此，操作檢修通道應保證結構尺寸最大的泵(通常為次高壓或高壓鍋爐給水泵)的要求，一般通道寬度不小于1250mm。

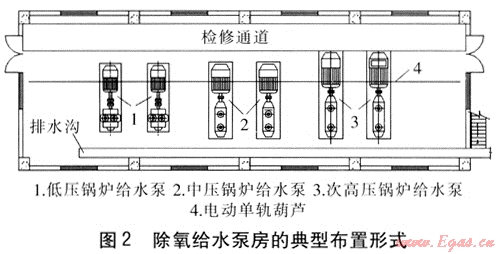

    泵房的設計主要包括：泵房結構、泵房跨度、柱距、泵房高度、柱子大小、門窗位置。泵房結構多為混凝土結構。泵房跨度根據最大泵的結構尺寸來確定，應保證足夠?qū)挾鹊牟僮鳈z修通道，并充分考慮管道布置的要求，通常為8、9、10、12m。泵房柱距通常為6m。泵房高度主要根據設備吊裝所需空間和設備進出口管道標高確定，通常為吊車起升高度與吊車高度之和。需注意的是：吊車起升高度應保證最大檢修件有足夠的起吊空間(泵上方要求至少有3.5m的凈空)。原則上，被吊件不允許跨越其他設備，若確受空間限制導致被吊件與其他設備部分重疊時，應適當加大泵房高度以確保足夠的起吊空間。泵房門在與泵軸線平行方向兩側各設一扇，確保檢修通道暢通。另外，除氧給水泵房?jī)?nèi)應設排水溝。除氧給水泵房的典型布置形式見圖2。

2 吊車的選型
   ① 選型參數
   吊車分為電動單軌葫蘆、電動單梁懸掛起重機、電動單梁橋式起重機、電動雙梁橋式起重機。當最大檢修部件質量超過1.0t時，應設吊車。吊車的選用應綜合考慮起重量、設備布置，檢修要求等因素。
    吊車主要選型參數有起升高度、額定起重量、跨度、行車距離等。泵房吊車主要用于水泵的檢修，一般不用于初始安裝。另外，泵房?jī)?nèi)應留出足夠的檢修通道(寬度不小于1250mm)、起吊空間(高度不小于3.5m)。
    起升高度：一般情況下，按最大檢修件(次高壓或高壓鍋爐給水泵)所需高度(吊鉤中心至地面的距離)適當增加并圓整至6、9、12m等。若標準起升高度不能滿足需求，可根據具體需求提出非標的參數，應從6m開始，每增加2m為一檔，取偶數值6、8、10、12m等。
    額定起重量：吊車的額定起重量必須大于等于最重檢修件的質量，并留10%的余量，除氧給水泵房?jī)?nèi)最重檢修件通常為次高壓或高壓鍋爐給水泵的電機。
    跨度：對于單梁懸掛起重機，跨度的計算距離取軌道最外端與墻(柱)距離250mm。對于橋式起重機，沿吊車運行線路設置人行安全通道時，跨度為泵房跨度減去2000mm；不設置人行安全通道時，跨度為泵房跨度減去1500mm。
    行車距離：原則上為泵房所有柱距之和(軌道長)，但實際受泵房?jī)啥讼拗?，行?chē)距離往往比軌道長度略短。
    ② 工程實例
   該工程實例的除氧給水裝置泵房布置見圖2，采用電動單軌葫蘆。水泵電機吊點基本在同一直線上，電動單軌葫蘆可滿足檢修電機的要求。雖然泵體吊點基本在同一直線上，但由于泵體離吊軌較遠，超出電動葫蘆傾斜角范圍，不能使用電動單軌葫蘆。水泵檢修時，只能采用手推車運到檢修場地進行檢修。資料顯示，最重的泵體凈質量為1932kg，已超過1t。因此，建議在泵體上方增設一條電動單軌葫蘆。該工程中，最重設備為次高壓鍋爐給水泵，泵體質量為1932kg，泵底座質量為315kg，泵電機質量為4810kg。顯然，最重的檢修件質量為4810kg，選用額定起重量為5t，可基本滿足要求。由于選用的是電動單軌葫蘆，不存在吊車跨度的計算。軌道長與泵房柱距之和相同，為24m，減去泵房?jī)啥讼拗凭嚯x，行車距離約23.5m。

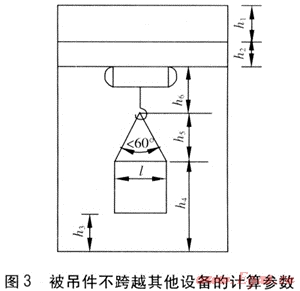

    對于被吊件不跨越其他設備的情況，起升高度需滿足被吊件底部距基礎地面不小于500mm，計算參數見圖3。計算參數為：吊繩夾角不能超過60°；l為被吊件兩吊點之間的距離；h1為梁高；h2為軌道高；起升高度h3≥500mm；h4為被吊點至地面距離；h5為吊繩高度，500mm≤h5≤l；h6為吊鉤中心至軌底最小距離。

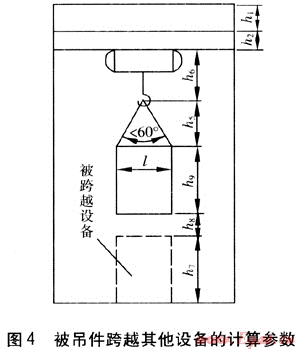

   對于被吊件跨越其他設備的情況，起升高度需滿足被吊件底部距其所跨越設備頂部的距離不小于500mm，計算參數見圖4。

    吊繩夾角不能超過60°；泵房高度為7m；h1=800mm；h2=500mm；吊繩高度h5=1000mm；吊鉤中心至軌底最小距離h6=800mm；被跨越物體高度h7=1390mm；被吊件底部距其所跨越設備頂部的距離h8=500mm；被吊件吊點至其底部距離h9=1730mm。由于被吊件存在跨越其他設備的情況，經計算得所需起升高度為4.62m，附加一定余量并進行圓整。按照泵房高度計算出來的起升高度為4.9m，由此可知泵房高度滿足要求。

(本文作者：孫玉霞 中國五環工程有限公司 湖北武漢 430223)
