X井礁灘儲層測井精細評價

摘 要

摘要：在介紹四川盆地東北地區下三疊統飛仙關組和上二疊統生物礁測井解釋的經驗和技術基礎上，對X井飛仙關組、長興組的地質和儲層特征進行了對比分析，并充分利用該井的常規測井
摘要：在介紹四川盆地東北地區下三疊統飛仙關組和上二疊統生物礁測井解釋的經驗和技術基礎上，對X井飛仙關組、長興組的地質和儲層特征進行了對比分析，并充分利用該井的常規測井和成像測井的信息，精細地評價了該井的礁灘儲層，準確地進行了氣水解釋，較為精確地獲得了儲層的參數。研究認為：在飛仙關和長興組同時找到的礁灘疊合體具有儲層發育程度高、溶蝕作用強、產量高的特點，具有較大的勘探潛力，這也得到了試油結果的驗證；有效的測井組合是常規測井、電阻率成像、陣列聲波、重復式地層測試器，可選擇的是核磁共振測井，該井氣層的測井解釋成功為L(zhǎng)G地區油氣勘探提供了技術支持。
關鍵詞：四川盆地；生物礁；鮞灘；儲集層；參數；測井；計算；識別
0 引言
    X井是四川盆地LG地區的一口探井，完鉆井深6530m。該井同時鉆遇下三疊統飛仙關組鮞灘和上二疊統生物礁儲層，由于鉆井速度太快，錄井未發現明顯的大段白云巖和生物礁，無油氣顯示，加上儲層埋藏較深，因此測井資料必須回答是否發育生物礁和鮞灘儲層？產氣還是產水？并要求提交較為精確的儲層參數。
1 飛仙關組鮞灘和長興組生物礁的測井特征和識別方法
1.1 飛仙關組鮞灘的測井識別

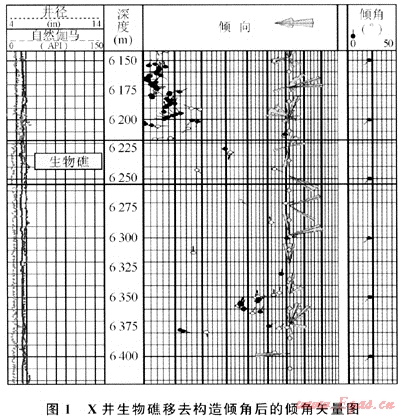

    鮞灘是在高能氧化環境下的產物，巖石成分較純，因此，表現為“三低”特點，即低泥質含量、低自然伽馬和低鈾[1～2]。如果沒有發育儲層，其密度、聲波時差、中子測井響應值與石灰?guī)r骨架理論值接近。如果有白云化或石膏相伴，密度值則升高。由于沉積結構、構造主要表現為致密塊狀或大型交錯層理，地層傾角處理成果表現為雜亂模式或空白模式，即傾角成果圖中傾角、傾向雜亂或無矢量點。這種特征在電成像測井圖上表現為相對亮色的特征(圖1)。但由于鮞灘在成巖過程中易白云巖化和溶蝕成孔洞形成儲層，其測井特征更加明顯易于識別[3～6]。
1.2 長興組生物礁的測井識別
    根據對川東生物礁的研究成果，總結了根據長興組和飛仙關組的地層厚度、飛一段泥質含量與巖性特征、礁體的披覆現象和礁體本身的測井響應特征等來識別生物礁的方法[7～8]。
    生物礁的高能環境決定了不論礁體是否白云石化或白云化程度如何，礁相自然伽馬幅度值比正常的長興組石灰?guī)r值低，通常小于15API，一般在9～12API之間，且無鈾自然伽馬值也低于周圍巖石，同時具有較高的電阻率值，補償中子和補償聲波值與致密石灰?guī)r一致。由于成層性差、無層理和高電阻率，地層傾角為雜亂模式或無矢量點的空白模式；成像測井的靜態和動態圖顯示顏色較為均一致密塊狀特征。礁灘相自然伽馬值略高，識別相對困難，易發育儲層，可根據與礁核的關系和成像測井的巖石結構特征加以識別。測井解釋X井生物礁厚度約36m。
2 儲層測井精細評價
2.1 儲層測井特征及識別方法
    對于孔隙結構相對均一孔隙型儲層，無論孔隙內含氣或含水，通過常規測井資料均能較好地識別。但是，由于碳酸鹽巖儲層的嚴重非均質性，需要結合多種測井方法才能較為準確地識別有效儲層。通常采用成像測井和陣列聲波相結合的方法。
2.1.1飛仙關組鮞灘儲層識別

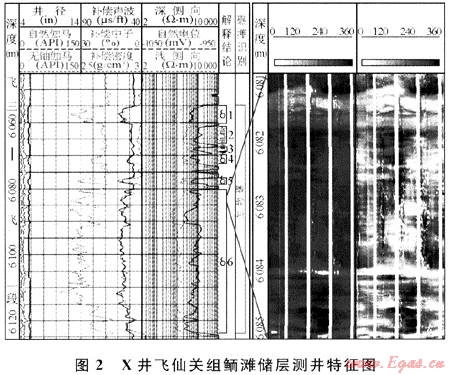

    X井飛仙關組鮞灘儲層與川東北地區具有相似性，其特點是溶蝕作用強烈，孔隙度高，數字處理結果平均孔隙度11.025%；以溶蝕的孔洞為主，孔洞的大小不均，分布相對均勻，和長興組有較大的區別；裂縫不發育。儲層類型為裂縫孔隙型和孔隙型。巖性測井曲線顯示儲層巖性主要為白云巖。儲層的測井特征為自然伽馬低值，雙側向電阻率中低值，補償中子、聲波、密度測井曲線同時呈高孔隙度特征，井徑規則并且明顯縮徑(圖2)，縱波、橫波和斯通利波速度降低，能量衰減[9]。

2.1.2長興組生物礁儲層識別
    根據成像測井解釋結果，X井長興組生物礁儲層特點是孔洞的大小和分布具有更強的非均值性，洞徑比飛仙關組儲層大；裂縫相對飛仙關儲層發育，成像測井處理有效裂縫密度為2.47條/m，沿裂縫具有較強的溶蝕作用，對產能的貢獻大；儲層孔隙度較飛仙關組的低，平均孔隙度4.78%。儲層類型為裂縫-孔隙型。生物礁儲層巖性為白云巖和灰質云巖或白云質灰?guī)r。儲層的測井特征為低自然伽馬、中低電阻率和低密度，高聲波時差和較高補償中子孔隙度，井徑有輕度縮徑現象(圖3)。

2.2 儲層孔、滲、飽參數計算

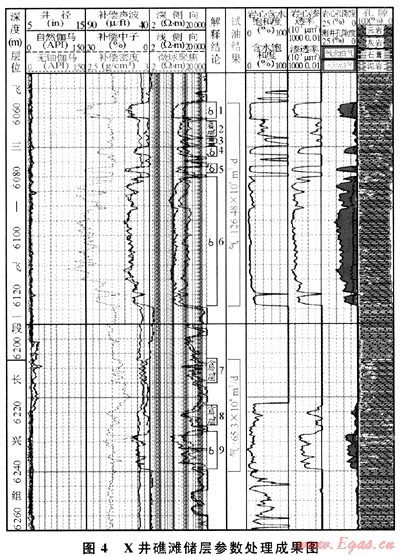

X井礁灘儲層的解釋分別采用了交會孔隙度、聲波孔隙度和神經網絡方法計算，解釋參數參照川東北地區的經驗和巖電參數。其中，飛仙關組3種方法處理的孔隙度參數一致，絕對誤差小于1%。而長興組3種方法的結果差異相對偏大，主要是巖性和孔洞縫非均質的影響，通過分析選用了交會方法計算孔隙度(圖4)。

    通過解釋處理，飛仙關組在6048～6126m井段共解釋了4個氣層2個含氣層，主要為Ⅰ類儲層，有效儲層厚度55.5m，平均孔隙度11.025%，平均滲透率106×10-3μm2，平均含氣飽和度92.8%：長興組在6202～6472m井段共解釋了1個氣層7個含氣層，主要為Ⅱ、Ⅲ類儲層，有效儲層厚度23.8m，平均孔隙度4.78%，平均滲透率4.29×10-3μm2，平均含氣飽和度91.7%。
2.3 氣水識別
根據分析，視孔隙度法、縱橫波速度比法(vp/vs)和孔隙度與含水飽和度交會法(φ-Sw)適合LG1井長興組和飛仙關組儲層流體性質判別。

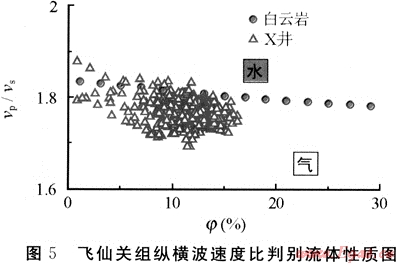

對以孔隙為主的白云巖或石灰?guī)r儲層來說，如果縱橫波速度比值落在白云巖或石灰?guī)r線以下，解釋為氣；反之，解釋為水。飛仙關組和長興組經過巖性校正后縱橫波速度比與孔隙度的交會點主要分布于白云巖線以下方，表明流體類型為氣層(圖5)，與該段測試產氣相符合。

3 結論
    1) 用川東北的解釋方法解釋LG地區礁灘儲層是可行的。
    2) 該井在飛仙關和長興組同時找到了礁灘疊合體且儲層發育程度高，溶蝕作用強，產量高，證明該區具有較大的勘探潛力。
    3) 該地區有效的測井組合是常規測井、電阻率成像、陣列聲波、重復式地層測試器。選擇的測井項目是核磁共振。
參考文獻
[1] 劉劃一，余曉鋒，楊雨，等.川東上二疊統生物礁氣藏特征及形成條件研究[R].成都：四川石油管理局地質勘探開發研究院，1998.
[2] 沈明道，狄明信.礦物巖石學及沉積相簡明教程[M].東營：石油大學出版社，1996.
[3] 沈平，趙佐安.川東北部飛仙關組鮞灘氣藏的發現及氣藏特征[J].西南石油大學學報，2007，29(1)：1-4.
[4] 張樹東，司馬立強.基于測井新技術解釋有效裂縫發育規律[J].西南石油大學學報，2007，29(1)：23-25.
[5] 王一剛，文應初，洪海濤，等.川東北三疊系飛仙關組深層鮞灘氣藏勘探目標[J].天然氣工業，2004，24(12)：5-9.
[6] 張樹東，賀洪舉，楊仁林.川東北地區飛仙關組儲層測井綜合研究[R].重慶：四川石油管理局測井公司，2002.
[7] 四川油氣區石油地質志編寫組.中國石油地質志：卷10四川油氣區[M].北京：石油工業出版社，1989.
[8] 任興國.四川盆地東北部地區長興組-飛仙關組礁、灘儲層測井識別研究[R].重慶：四川石油管理局測井公司，2000.
[9] 唐雪萍，劉開.LG1井FMI處理解釋報告[R].成都：四川石油管理局地質勘探開發研究院斯倫貝謝評價組，2006.

(本文作者：張樹東1，2 齊寶權2 賀洪舉2 楊仁林2 羅利2 周肖3 劉萍英2 1.西南石油大學；2.川慶鉆探工程公司測井公司；3.中國石油西南油氣田公司勘探開發研究院)
