氣藏動態儲量計算中的幾個關鍵參數探討

摘 要

摘要：傳統的計算方法以物質平衡公式為基礎，利用關井測壓數據來計算動態儲量。現今以“氣井生產動態曲線特征圖版擬合法”為主的動態計算儲量方法，特點是利用流動壓力
摘要：傳統的計算方法以物質平衡公式為基礎，利用關井測壓數據來計算動態儲量?，F(xiàn)今以“氣井生產動態曲線特征圖版擬合法”為主的動態計算儲量方法，特點是利用流動壓力計算氣井動態儲量。在對比分析這兩種方法的基礎上，結合國內外已開發氣田動態儲量計算實例，研究了關井測壓數據和巖石有效壓縮系數對動態儲量計算的影響。結果表明，在沒有關井測壓資料的情況下，利用現今的方法可以計算動態儲量，并能夠準確擬合生產歷史，但會使動態儲量計算結果存在很大的不確定性。因此關井測壓資料對動態儲量的準確計算十分重要。對于異常高壓氣藏，儲層巖石有效壓縮系數對動態儲量計算結果的影響不可忽視，巖石有效壓縮系數取值越小，動態儲量計算結果越大，在開發早期計算動態儲量時應該確定可靠的巖石有效壓縮系數值。
關鍵詞：異常高壓氣藏；儲量；動態；分析；計算；測試；巖石；壓縮系數
1 氣藏動態儲量計算方法概述
    針對不同的氣藏類型，以及不同的開發階段，都有與之相對應的動態儲量計算方法。其中最常用的也是最傳統的方法就是以物質平衡為基礎的計算方法。近期又出現了以“氣井生產動態曲線特征圖版擬合法”為主的動態計算儲量方法。
1.1 物質平衡法
根據氣藏物質平衡通式：

上式經過變化后得到[1]：

Ep為變容系數，表示巖石和束縛水彈性膨脹所提供的能量，表達式為：

   定容封閉氣藏的壓降曲線法、水驅氣藏的視地質儲量法(Havlena-Odeh法)、曲線擬合法以及異常高壓氣藏的視地層壓力校正法[2]、Hammmerlindl修正系數法[3]、求解圖法(Roach、Poston等)、Becerra-Arteaga壓力圖法等，都是基于上述物質平衡基礎上得來的。物質平衡法計算儲量的關鍵是能夠獲取氣藏(井)的平均地層壓力。
1.2 氣井生產動態曲線特征圖版擬合法[4～6]
    “氣井生產動態曲線特征圖版擬合法”又稱“產量不穩定分析(rate transient analysis，RTA)”、“高級遞減分析(advanced decline analysis)”，是以氣井生產動態(產量、流動壓力等)為基礎，引入不穩定試井分析的基本思想，對傳統的產量遞減法進行了改進，建立了氣井生產曲線特征圖版，把氣井早期的不穩定流動段和后期的邊界流動段結合起來，通過特征圖版擬合計算儲層物性、表皮系數、井控半徑、動態儲量。主要分析特征圖版包括Arps圖版、Fetkovich圖版、Balasingame圖版、Agwarl-Gardner圖版、NPI(normalized pressure integrate)圖版、Transient圖版、流動物質平衡(flowing material balance)等。
    氣井生產動態曲線特征圖版擬合法以氣井流壓和產量為基礎，除原始地層壓力外，不需要關井測壓數據。
2 關于動態儲量計算的幾個問題探討
2.1 準確求取地層壓力是動態法儲量計算的關鍵
    壓力是氣藏能量大小的直接體現。最準確的也是最傳統的確定方法是進行全氣藏關井測壓，然后計算氣藏平均壓力。氣田開發歷史比較長的川渝氣區，基本上每個氣田在生產過程中都要安排數次全氣藏關井測壓求動態儲量。但隨著投入開發氣藏類型日趨復雜化，這一監測方式也受到挑戰，比如對于主力氣藏由于供氣需要，全氣藏關井受到限制；對于異常高壓氣藏以及高含硫氣藏，由于井下監測風險大，可能無法像常規氣井那樣進行井下測靜壓；還有就是低滲透氣藏，需要長時間的關井地層壓力才能恢復，這些都會給氣藏壓力分析帶來影響。

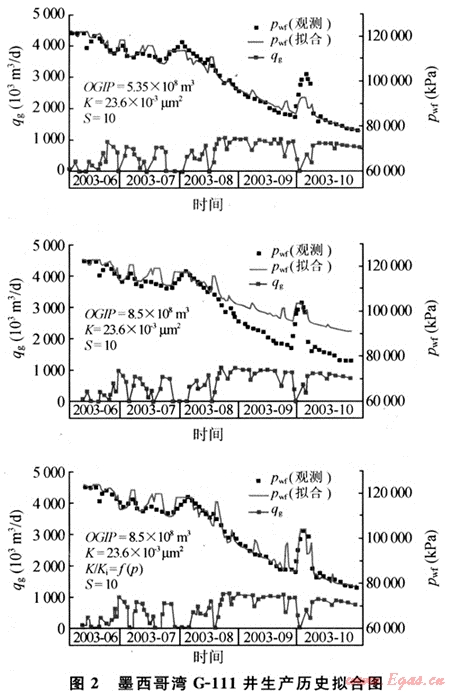

    近期出現的“氣井生產動態曲線特征圖版擬合法”可以在不需要關井測壓的情況下計算氣井動態儲量，為復雜類型氣藏動態分析提供了有效手段，該方法的應用也逐漸受到技術人員的關注。值得強調的是，通過關井進行靜壓監測是不可替代的。下面列舉墨西哥灣-氣井(G-111井，原始地層壓力122.7MPa，儲層溫度177℃)的實例來說明靜壓資料獲取對動態儲量計算的重要性。利用“氣井生產動態曲線特征圖版擬合法”中的“流動物質平衡”計算井控儲量5.35×108m3(圖1)。根據這一儲量計算結果，建立單井模型擬合生產歷史，井底流壓擬合程度高(圖2)，如果沒有關井壓力作參照，可以認為流動物質平衡計算的井控儲量是可靠的。但如果參照關井壓力數據，就會發現模型計值靜壓值偏低，說明井控儲量計算存在誤差，根據這一情況，對模型中井控儲量進行了調整，并考慮了滲透率的應力敏感性，完全擬合后，得到井控儲量為8.5×108m3。由此可見靜壓數據的獲取對動態儲量計算的重要性。


2.2 異常高壓氣藏巖石有效壓縮系數對動態儲量計算影響

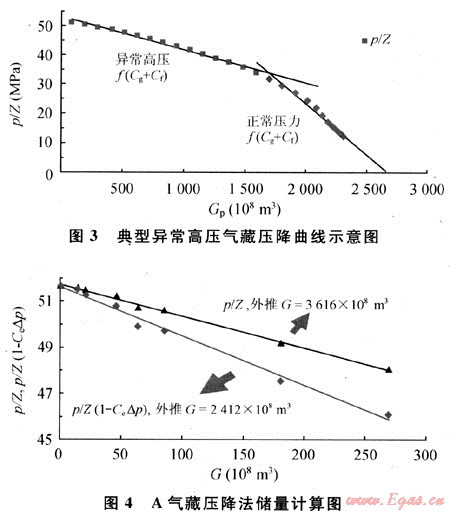

    對異常高壓氣藏，由于儲層的欠壓實作用，使得巖石有效壓縮系數(Cf)比常壓氣藏高一個數量級，在4×10-6×10-3MPa-1，而表征氣體彈性膨脹能力的壓縮系數Cg值遠低于常壓情況，其數量級也在10-3MPa-1，也就是說在高壓階段Cg值與Cf值數量級相當，因此在高壓階段不能忽略巖石孔隙壓縮所提供的彈性膨脹能量，這一特點使得高壓氣藏的壓降曲線出現兩段式(見圖3)，直接用高壓階段的壓降曲線計算動態儲量會導致結果偏高。針對這一情況，異常高壓氣藏物質平衡法考慮到了巖石有效壓縮系數Cf影響，對壓降曲線進行了修正。圖4就是A氣藏壓降曲線圖，根據壓降曲線回歸，傳統的p/Z-Gp曲線計算動態儲量為3616×108m3，是容積法儲量的1.3倍，考慮到巖石有效壓縮系數的情況下，經過修正后的壓降曲線計算動態儲量為2412×108m3，與容積法儲量基本符合。由此可見對異常高壓氣藏，巖石彈性膨脹為氣體的采出提供了不可忽視的能量。

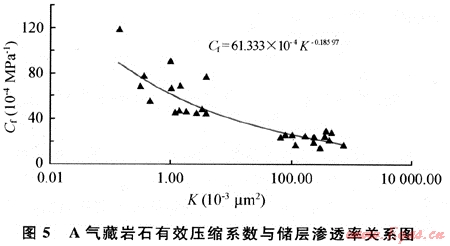

    實驗分析表明，對于同一個氣藏，Cf值與其他物性參數一樣，也同樣具有非均質性。圖5為A氣藏巖心分析結果，從中可以看出，Cf與儲層滲透率有關，高滲儲層Cf值低，低滲儲層Cf值高，對于該氣田不同滲透率巖樣，Cf的變化范圍為2×10-3～10×10-3MPa-1。針對不同的Cf值，動態儲量計算結果也不同，Cf值越大，動態儲量計算結果越?。籆f值越小，動態儲量計算結果越大。

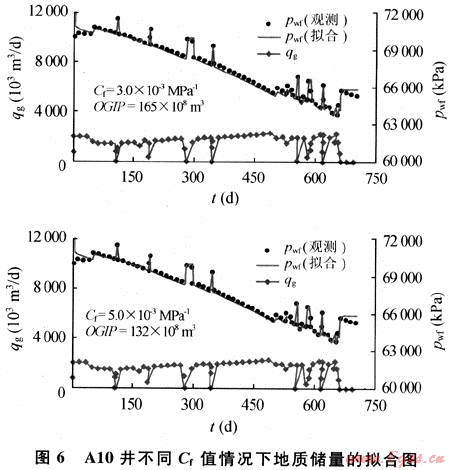

   在數值模擬中，巖石壓縮系數作為已知參數輸入到模型中，其取值會給歷史擬合過程中儲量的擬合帶來影響，在其他參數相向、流壓和關井壓力完全擬合的情況下，不同的Cf值對應不同擬合儲量(見圖6)，從另一個角度來看，對于一個未投入開發異常高壓氣藏，以容積法儲量為基礎進行生產動態預測時，不同的Cf值會得到不同的早期壓力變化趨勢。由此可見，對于異常高壓氣藏，獲得可靠的巖石壓縮系數值對早期動態儲量計算和生產特征認識非常重要。


2.3 動態儲量發生變化的情況
   由于動態儲量代表的是參與流動的地質儲量。在有些情況下，氣藏中的流動供給發生了變化，也會導致動態法計算的儲量發生變化，比較常見的是非均質性很強的低滲氣藏和具有邊底水的氣藏。
    對于非均質性比較強的低滲氣藏，儲層中的流動存在著啟動壓力。在開采初期，參與流動的主要是滲透率相對較高的或縫洞比較發育的儲層中的氣體，隨著天然氣的采出，儲層中的壓降漏斗進一步增大，低滲儲層中的天然氣也開始參與流動。這類氣藏的壓降曲線(p/Z-Gp曲線)具有多段特征[7～8](見圖7)。如果利用早期的壓降曲線，會導致動態儲量計算結果偏低。


    對于具有邊底水氣藏，地層水沿裂縫或高滲層侵入氣藏(氣井)后，占據了流動通道，封存了部分天然氣儲量，使參與流動的天然氣儲量降低，從而導致動態儲量減少[9]。
3 結論
    1) 動態儲量計算方法在傳統的物質平衡方法的基礎上，近期又出現了以單井生產歷史為基礎的“流動物質平衡法”和“氣井生產動態曲線特征圖版擬合法”動態儲量計算方法，針對日趨復雜的氣藏類型，新方法的出現提供了有利的分析手段。
    2) 要獲得可靠的動態儲量計算結果，關井測壓資料是必不可少的。
    3) 針對異常高壓氣藏進行動態法儲量計算時，必須獲得準確的巖石有效壓縮系數值。
    4) 氣藏的流動供給發生變化會導致動態儲量發生變化。
符號說明
    pi為原始地層壓力，MPa；p為地層壓力，MPa；△p為地層壓降，MPa；pwf為井底流運壓力，MPa；G為原始地質儲量，104m3；Gp為累產氣量，104m3；Bgi、Bi分別為對應壓力pi和p時氣體體積系數；Bw為地層水體積系數；We為累積水侵量，104m3；Wp為累產水量，104m3；Zi、Z分別為對應壓力pi和p時氣體壓縮因子；Cf為巖石有效壓縮系數，MPa-1；Cg、Cw分別為天然氣、地層水壓縮系數，MPa-1；Swi為原始含水飽和度，小數。
參考文獻
[1] 李士倫.天然氣工程[M].北京：石油工業出版社，2000.
[2] 陳元千，李璗.現代油藏工程[M].北京：石油工業出版社，2008.
[3] POSTON S W，B ERG R R. Overpressured gas reservoirs[M].Texas，U.S.A.：Society of Petroleum Engineers，Inc. Richardson，1997.
[4] MATTAR L，ANDERSON D.M.A Systematic and comprehensive methodology for advanced analysis of production data[C∥SPE Annual Technical Conference and Exhibition. Denver，Colorado：SPE，2003.
[5] ANDERSON D，MATTAR L. Practical diagnostics using production data and flowing pressures[C]∥SPE Annual Technical Conference and Exhibition. Houston，Texas：SPE，2004.
[6] ANDERSON D M，MATTARET L. Practical diagnostics using production data and flowing pressures[C]∥SPE Annual Technical Conference and Exhibition，San Antonio，Texas，USA：SPE，2006.
[7] 郝玉鴻，許敏，徐小蓉.正確計算低滲透氣藏的動態儲量[J].石油勘探與開發，2002，29(5)：66-68.
[8] 鄧紹強，黃全華，肖莉，等.低滲透氣藏儲量早期預測[J].西南石油學院學報，2005，27(6)：33-35.
[9] 王玉文.中壩氣田須二氣藏排水采氣開發效果分析及開發前景展望[J].天然氣工業，1995，15(5)：28-31.

(本文作者：劉曉華1，2 1.中國石油勘探開發研究院廊坊分院；2.中國地質大學(北京)能源學院)
