土庫曼斯坦酸性氣田恢復產能工程關鍵技術

摘 要

摘要：土庫曼斯坦Sa氣田是一個高含H2S與CO2的底水塊狀碳酸鹽巖氣田，恢復利用老井產能是第一期產能建設目標的重要保證。該氣藏老井封存時間長達13a，修井采氣面臨井筒腐蝕評價、
摘要：土庫曼斯坦Sa氣田是一個高含H2S與CO2的底水塊狀碳酸鹽巖氣田，恢復利用老井產能是第一期產能建設目標的重要保證。該氣藏老井封存時間長達13a，修井采氣面臨井筒腐蝕評價、重新完井、腐蝕與防治、水合物預測等難題，存在較大的技術難度和安全風險。在對33口老井的采氣工程進行了分析和評估的基礎上，采用MIT/MTT井筒腐蝕評價和生產系統節點分析等方法，針對氣田的儲層特點和修井采氣工程技術的難點，形成了高含硫氣田恢復產能工程關鍵技術，主要包括老井修復與測試配套技術、生產系統優化技術、H2S與CO2的腐蝕與防治技術以及酸性氣田高效酸化解堵技術。在已修復的9口井中恢復年產能12×108m3，修復26口井預計恢復年產能(25～30)×108m3，26口老井修復利用至少可節約鉆井直接投資8000萬美元以上。
關鍵詞：土庫曼斯坦；高含硫氣田；采氣工程；老井；修井；酸化；生產能力；恢復
1 Sa氣田儲層特征及生產概況
    Sa氣田是土庫曼斯坦阿姆河右岸區塊最大的整裝碳酸鹽巖氣田，儲層為上侏羅統，埋深為2303～2533m，平均孔隙度5.74%，滲透率為53×10-3～155×10-3μm2。氣田原始地層壓力26.77MPa，壓力系數1.1MPa/100m，原始地層溫度102℃。儲層非均質性嚴重，天然氣中甲烷含量為89.9%，H2S和CO2摩爾含量分別為2.988%和3.588%。該氣田于1986年12月投入開發，實際生產井26口，1993年4月氣田全部停產封存。
2 老井修復與采氣工程技術難點
    老井修復和采氣工程技術難度和安全風險很大，表現在：①氣藏高含H2S和CO2，修井采氣工程面臨重新完井、腐蝕與防護、排水采氣、水合物防治等技術難題，對修井測試、采氣工藝、增產措施等提出了很高的要求；②長期生產6～7a和封存13a使氣井井口及井下管柱腐蝕嚴重，井筒質量難以準確判斷，修井測試面臨大量的技術難題，如套管變型、油管斷脫、封隔器的打撈問題等}③修復后的老井生產存在套管變形和沖蝕破壞的問題，達到安全、長期、穩定生產的要求難度大。
    修井測試技術對策如下：①對老井進行系統全面的采氣工程評估，對老井存在的問題進行分類，現場采用逐級試壓和MIT/MTT測井技術進行井筒腐蝕評價；②老井修復重新完井要重點考慮H2S和CO2的腐蝕控制，并通過環空定期注入緩蝕劑防腐以保證生產安全；③老井修復完成后實施酸化，大幅度地提高氣井產量；④為防止老套管變形和沖蝕破壞，建議控制生產壓差，產量控制在30×104～50×104m3/d范圍內，以盡量延長老井再利用期限；⑤進行天然氣中水合物形成情況預測，根據預測結果和產生的情況提出相應對策。
3 老井修井與測試配套技術
3.1 老井采氣工程分析及評價技術
    對33口老井的采氣工程技術進行了系統地分析和評估，包括老井的油管情況、采氣井口、生產套管、防腐工藝以及測試產能。存在的主要問題如下：多數井氣侵、氣竄；管柱和井口長期遭受腐蝕；30%的油管腐蝕嚴重，不能再使用；油管斷脫和破漏；封隔器以上套管變形(錯斷)；管柱與封隔器脫離；管柱完整但刺漏；雙封隔器且有工具落井。
3.2 老井井筒腐蝕評價技術

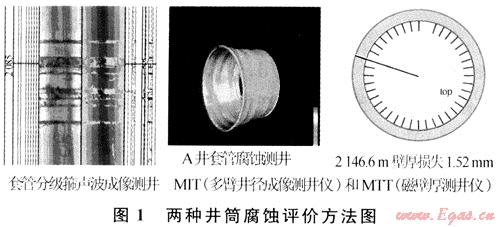

    腐蝕評價方法主要有兩種：MIT和MTT測井、套管分級箍聲波成像測井(圖1)。


    通過MIT(多臂井徑成像測井儀)和MTT(磁壁厚測井儀)測井來進行油管、套管損傷檢測。A井經過MIT、MTT儀器的測量，共檢測到油管253根，套管217根，分析結果認為在測量井段中油管：套管腐蝕程度均較小。
3.3 老井修井求產技術
    第1批井：典型修井工藝的氣井3口，包括A井(主要問題是油管與封隔器脫離，已修)、B井(管柱完整但刺漏)、C井(雙封隔器且有工具落井)。探索試驗各種修井工藝的可靠性和可操作性，對今后各類井的修復提供指導。3口井修復后預計恢復產能150×104m3/d。
    第2批井：原生產管柱為光油管的氣井2口。這類井安全隱患極大，因管柱簡單，技術難度相對較低。2口井修復后預計恢復產能60×104m3/d。
    第3批井：原生產管柱為帶封隔器的油管桂17口。這類井情況復雜，修井難度大，修井周期較長。通過油套環空試壓，先驗證判斷井筒質量是否合格，如果油套封隔良好且試壓合格，則直接測試求產；如試壓不合格，視具體情況進行大修作業。17口井修復后預計恢復產能680×104m3/d。
    第4批井：經判斷需要進行大修等復雜作業，技術難度、風險特別大的疑難井，主要有3口。這類井有可能無法修復，甚至導致工程報廢。修復后預計恢復產能145×104m3/d。
4 高含硫氣田生產系統優化技術
根據氣田開發的要求，利用節點系統分析方法[1]，對氣田不同產量下的氣井進行生產制度優化，優化結果如表1。
表1 油管及油嘴尺寸選擇結果表
配產(104m3/d)
油管尺寸
油嘴尺寸
30
88.9
13.0
50
88.9
15.5
60
101.6
20.0
80
101.6
27.0
100
114.3
24.0
150
139.7
32.0
200
139.7
40.0
250
177.8
40.0
300
177.8
46.0

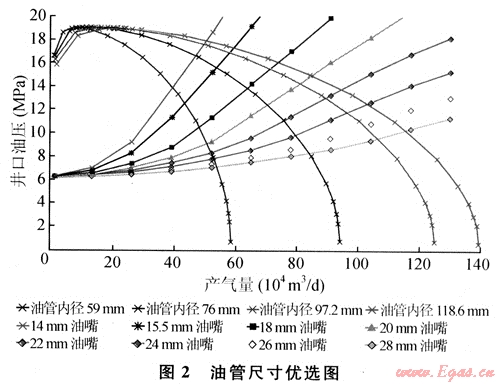

    當產量為50×104m3/d時，其油管、油嘴尺寸敏感性分析曲線見圖2，Ø88.9mm油管與15.5mm油嘴組合情況下生產為最佳。


5 H2S與CO2腐蝕與防治技術
5.1 Sa氣田腐蝕環境分析
    薩曼捷佩氣田由于富含H2S和CO2(分別高達2.988%和3.588%)，計算得到H2S及CO2的井筒分壓約為0.704MPa和0.845MPa(見表2)。
表2 氣田H2S及CO2的分壓表
氣田
最大壓力(MPa)
H2S含量(%)
H2S分壓(MPa)
CO2含量(%)
CO2分壓(MPa)
Sa(井口)
19.64
2.988
0.587
3.588
0.705
Sa(地層)
23.56
2.988
0.704
3.588
0.845

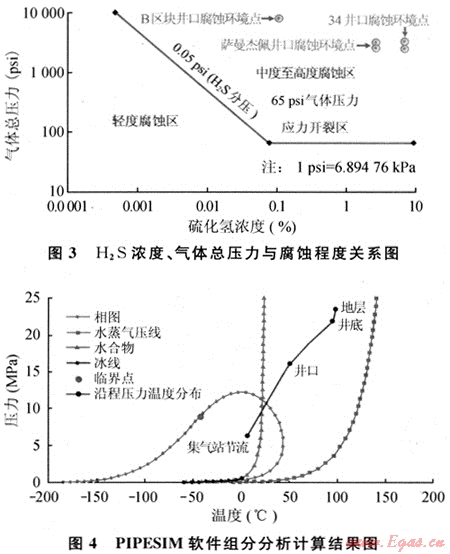

氣田腐蝕環境處于應力開裂區，可引起敏感材料發生硫化物應力開裂(SSC)屬嚴重腐蝕環境(圖3)。相態分析表明地層內已有液態水析出(圖4)，表明從地層到井底、井筒、到集輸站的生產和集輸流程都存在液態水，將進一步加快腐蝕速度，需要考慮相應的防腐措施。同時，從水合物生成曲線可以看到，從井口到集輸站的管線可能產生水合物，在此期間需要考慮水合物的防治技術。


5.2 防腐工藝技術
    根據NACE標準，借鑒國內酸性氣田開采的經驗[2]，氣田采用復合防腐工藝方法，即采用抗硫?yàn)橹?，結合防CO2腐蝕的材料，配合注入化學劑防腐的方法。氣田選用同時具有抗硫和防CO2腐蝕的合金系列材料80S-3Cr和90S-3Cr油管。配合使用注入化學劑防腐，加注工藝采用化學注入閥。
6 酸性氣藏酸化解堵技術
    由于地層存在嚴重污染，氣田老井酸化以解堵為主，推薦采用兩種酸液體系，分別是低傷害緩速酸液體系和清潔自轉向酸液體系。
    對于Ø73mm或Ø76.2mm生產管柱完井的井采用油管酸化，對Ø101.6mm或Ø127mm生產管柱完井的井采用連續油管酸化。針對不同的儲層優化了酸化施工參數，酸化采用了低傷害緩速酸液體系和清潔自轉向酸液體系。低傷害緩速酸液體系具有良好的降阻、低傷害和緩速性能有利于形成較長的酸蝕有效作用距離。清潔白轉向酸液體系，該酸液體系具有較好的自轉向性能，有利于酸液在非均質嚴重層段的均勻分布，以達到對污染嚴重層段解堵的目的。
7 現場應用及效果
    截至2009年4月，已完成8口老井修復，預計恢復產能420×104m3/d，恢復年產能12×108m3；正修井4口，預計恢復產能150×104m3/a，恢復年產4×108m3；暫停井5口，預計恢復產能180×104m3/d，恢復年產能5×108m3；即將修井9口，預計恢復產能300×104m3/d，恢復年產能9×108m3。修復26口井預計恢復年產能(25～30)×108m3。
    氣田的老井修復減少新鉆井的工作量，大幅度節約成本，為實現50×108m3天然氣產能的氣田開發調整方案提供了可靠工程技術保障；按照修復單井全成本150～200萬美元計算，26口老井修復利用可節約鉆井直接投資8000萬美元以上。
8 結論與建議
    1) Sa氣田由于富含H2S和CO2(分別高達2.988%和3.588%)，又經過長期生產(6～7a)和封存關井13a，使老井修復技術難度很大。修復利用老井、恢復老井產能潛力對降低開發成本，盡快恢復氣田產能意義十分重大。
    2) 形成高含硫氣田老井修復技術，主要包括：老井壓井技術、井筒腐蝕評價技術、井下特殊工具處理技術、老井再完井技術、高含硫氣藏測試技術、井筒防腐技術、現場組分分析技術、現代試井解釋技術。
    3) 形成了Sa氣田完井采氣工程關鍵技術，主要包括完井工程、生產制度優化、硫化氫和二氧化碳腐蝕機理及防治技術、氣井酸化解堵技術等。
    4) 高含硫氣藏老井修復測試取得成功，已修復9口井恢復年產能12×108m3，修復26口井預計恢復年產能(25～30)×108m3。
參考文獻
[1] 楊繼盛.采氣工藝基礎[M].北京：石油工業出版社，1994.
[2] 陳飛.高壓氣井-凝析氣井CO2腐蝕機理及防腐技術[J].石油天然氣學報：江漢石油學報，2005(2)：297-299.

(本文作者：鄒洪嵐1 汪緒剛1 康健利2 朱懷順3 王青華2 1.中國石油勘探開發研究院廊坊分院；2.中國石油(土庫曼斯坦)阿姆河天然氣公司；3.中國科學院滲流流體力學研究所)
