深圳市埋地鋼質燃氣管道的雜散電流腐蝕控制研究

摘 要

摘要：闡述了深圳市埋地鋼質燃氣管道遭受到了雜散電流腐蝕，經過細致的測試，測試報告顯示干擾源來自地鐵運行。經向市政府有報告后，市領導高度重視，委托市政府有關部門組織開展測試
摘要：闡述了深圳市埋地鋼質燃氣管道遭受到了雜散電流腐蝕，經過細致的測試，測試報告顯示干擾源來自地鐵運行。經向市政府有報告后，市領導高度重視，委托市政府有關部門組織開展測試。經多次協調后，地鐵方面同意我方進入地鐵內部測試，目前等待地鐵確定聯合測試時間。
關鍵詞：燃氣；鋼質管道；雜散電流；測試
1 雜散電流的產生與危害
雜散電流是指在規定電路之外流動的電流，主要表現為直流電流、交流電流和大地中自然存在的地電流3種狀態。。直流雜散電流主要來源于直流電氣化鐵路、直流電解設備、陰極保護系統中的陽極地床等；交流雜散電流的主要來源于交流電氣化鐵路及高壓輸電線路電壓波動在鋼管上的感生電流，但交流雜散電流對鐵腐蝕較輕微，一般為直流腐蝕量的1%；由于地磁場的變化感應出的地雜散電流，一般情況下只有約2μA/m2，從腐蝕角度看，并不重要。其中城市地下雜散電流主要來源是直流電氣化鐵路。

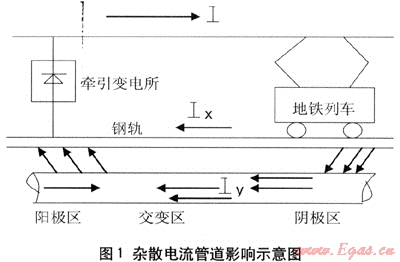

如圖1所示，當?shù)罔F的牽引直流電流沿地面敷設的鐵軌流動時，直流電流除了在鐵軌上流動，還會從鐵軌絕緣不良處泄漏到大地，部分會在大地的金屬管道上流動，然后回到電源，這部分泄漏的電流即為雜散電流，雜散電流在流出點會造成腐蝕。理論上，依據法拉第定律，1A的直流電流1年可腐蝕鋼鐵9.13kg。雜散電流腐蝕通常發生在管道防腐層破損處，即集中在局部，因而會引起強烈的坑蝕，導致很快穿孔。實際案例中，遼河油田到鞍山化肥廠的天然氣管道在投產14個月后就出現多起雜散電流引起的腐蝕穿孔事故，被迫長時間停產，開挖大修。
2 深圳市埋地鋼質燃氣管道受雜散電流干擾現狀
    自從特區內的管道發現遭受到雜散電流干擾以來，集團領導高度重視，第一時間部署防控工作，有計劃有針對性的進行了部分鋼管改造、陰極保護整改等工作，并就管網雜散電流干擾委托專業機構進行專項測試。2009年1月完成了《深圳市埋地鋼質燃氣管道雜散電流腐蝕控制預備性測試研究報告》。在該預備性測試中，進行了特區內管地電位普查、管地電位連續測試、地電位梯度測試、燃氣管道與其他相鄰管道同步測試、SCM測試儀專項測試等檢測。
表1 深南大道沿線連續測試數據
測試點
正電位
負電位
自然電位
正向偏差
負向偏差
標準偏差
穩定時間段
科苑立交
-0.920
-1.137
-1.018
0.094
0.123
0.019
23:30～06:16
沙河立交
4.994
-5.489
-1.043
6.037
4.446
1.085
00:01～06:22
白石洲
4.156
-5.457
-1.510
5.665
3.947
0.827
23:48～06:29

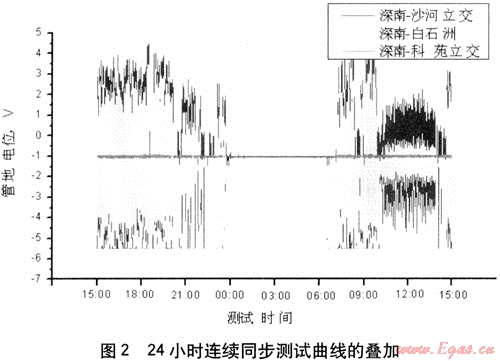

表1為深南-科苑立交、沙河立交、白石洲管地電位24小時連續同步測試數據，圖2為上述測試點的24小時連續同步測試曲線的疊加。

    表1的測試數據表明，沙河立交、白石洲等測試點的正向偏差達到了數百mV。在國家行業標準中，管地電位正向偏移大于200mv已經屬于強烈干擾，以上區域管線正遭受雜散電流干擾腐蝕，應盡快采取直流排流保護和其他防護措施。
    圖2的測試曲線顯示，沙河立交和白石洲管地電位的電位波動在15:00～18:00、07:00～15:00等時間段具有幾乎完全一致的波動規律，僅波動幅度存在差異。同步測試結果證明，沙河立交、白石洲等測試點管道受到的雜散電流干擾來自同一干擾源。
    綜合其他檢測結果，《測試研究報告》中的主要結論有：
    目前特區內部分區域的埋地鋼質管道正受到雜散電流的干擾，其中局部管道管地電位的指標平均正向偏移超出國家標準規定最高限度的數倍；該雜散電流干擾規律與附近地下軌道交通的運行規律相關，地鐵電流外泄應該是引起雜散電流的主要原因。
3 國家有關規范對地鐵雜散電流控制的要求
    國家規范對地鐵雜散電流控制有具體技術要求：
    (1) 地鐵雜散電流控制應在其建設期解決，嚴格按國家行業標準CJJ49—92《地鐵雜散電流腐蝕防護技術規程》實施。
   (2) 燃氣行業目前的參考標準主要有CJJ95—2003《城鎮燃氣埋地鋼質管道腐蝕控制技術規程》，GB/T21447—2008《鋼質管道外腐蝕控制規范》，GB/T21448—2008《埋地鋼質管道陰極保護技術規范》，SY/T0087.1-2006((鋼制管道及儲罐腐蝕評價標準埋地鋼質管道外腐蝕直接評價))，SY/T0017-2006《埋地鋼質管道直流排流保護技術標準》等。
 (3) 地鐵建設期應采取的一般措施有：
   ① 地軌的良好導電；
   ② 地軌與大地的良好絕緣；
   ③ 雜散電流的屏蔽措施；
   ④ 地鐵隧洞的防水絕緣；
   ⑤ 進出地鐵的管道、鎧裝電纜等的絕緣措施。
   (4) 產生雜散電流外泄的補救措施：
   ① 地鐵方減少其雜散電流排放；
   ② 被干擾方采取排流措施。
4 其他國家的雜散電流情況

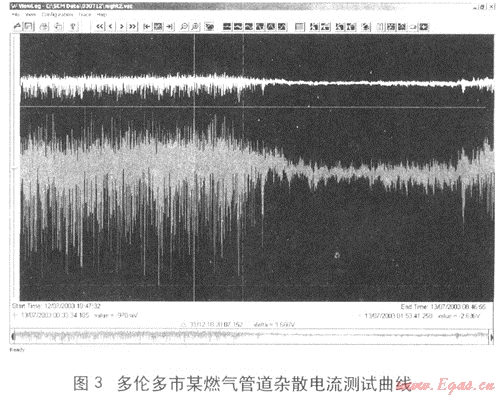

   美國腐蝕工程師學會(NACE)在2004年發布了一篇報告《對影響管道的雜散電流的一種測試技術》，報告中提出可以采用SCM測試儀等方法對影響管道的雜散電流進行測試，并以加拿大多倫多市的一條燃氣管線的測試數據為例進行分析，詳見圖3。測試數據顯示，燃氣管道受到雜散電流干擾，報告中分析干擾信號與附近電氣化鐵路的運行有關，應該是來源于鐵路的運行。

    為了解決雜散電流對燃氣管道的干擾影響事宜，我們與政府有關部門，地鐵公司，檢測機構，科研院所等單位進行了多次討論、溝通、協調，目前達成如下意見：
    (1) 地鐵公司認為地鐵運行會產生雜散電流，但是對燃氣管道的影響需要進行多方的聯合測試之后方可確定。
 (2) 燃氣地鐵雙方各自委托技術單位聯合進行測試；
   (3) 首先進行竹子林-僑城東區間的軌道、管道同步48小時測試，以此作為起步。
    在此期間，地鐵公司內部就雜散電流控制做了不少工作，比如加強管理、購置設備等。從近期管道管地電位測試情況來看，指標仍然嚴重超標，但較早前有一定改善。
5 目前工作中存在的主要困難及對策
    深圳地區地下水位高、且多回填和鹽漬區，地下土壤電解質豐富，其土壤腐蝕性較內地高。在這種情況下，雜散電流引起的鋼質管道腐蝕較內地要嚴重，其覆蓋面和影響區域也較其他地區范圍廣、程度深。目前城市雜散電流是個新課題，其監測控制技術復雜。對受害方的利益保障，對干擾方的限制，都沒有成熟的辦法。目前雜散電流防控工作的主要存在以下問題：
   (1) 從技術上，地鐵能不能有效控制雜散電流，使其泄漏水平在國家規定的范圍內；
    (2) 地鐵方面對于雜散電流外泄認識不夠，與地鐵方面協調難度非常大；
    (3) 燃氣單方面采取排流措施，技術和經濟上是否可行。
    雜散電流的防控是一個系統工程，牽涉到不同產權歸屬單位和不同職能部門，且技術難度高、投資大。為了將雜散電流干擾控制在標準允許范圍內，恢復地下管網的正常運行，保障城市公共安全，建議：
    (1) 由市政府有關部門組織進行雜散電流的獨立測試，并進行分析研究，以供政府決策和有關單位參考。
    (2) 由市政府相關部門、被干擾方、干擾源方及其他有關方共同參與成立市級腐蝕協調委員會，實行雜散電流的綜合治理，共同防護。
    (3) 市政府有關部門協調地鐵建設及運營等有關單位采取措施從源頭減小雜散電流對其它金屬結構物的干擾影響，這是解決問題最根本的辦法。

(本文作者：羅彬 劉建輝 深圳市燃氣集團股份有限公司 廣東深圳 518040)
